系统分析师UML用例实战-读书摘要-绘制用例图（1）

1.1使用用例的时机

将软件开发分为分析-设计-实现这三大步骤的话，用例主要用在分析阶段。也就是说用例是一种系统分析技术。

分析：是为了说明系统是什么，并说明这个系统会做哪些事。

设计：是为了说明系统如何工作，也就是说明系统应该如何一步一步地做到在分析阶段所承诺的事情。

实现：就是按照系统设计，真正的开始编写代码。

通常，系统分析师使用用例之后，主要会有两个结：其一是用例图，其二是用例叙述。

1.2一睹用例图的长相

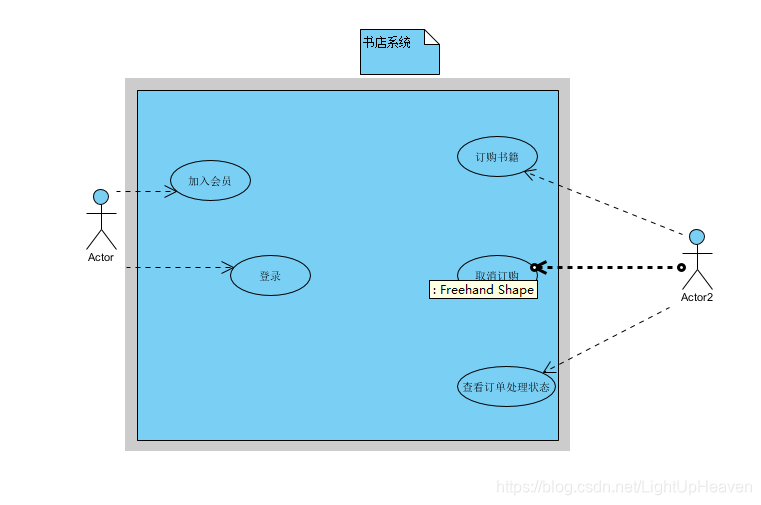

用例图：

图中小人为参与者，代表系统外部的用户

椭圆为用例，代表系统内部对外提供的服务项目

方框图则表示系统

用例叙述：

用例订购书籍

事件流程：

1.当会员选择订购书籍时，这个用例就会启动

2.会员输入他的姓名和地址

3.会员输入欲购买的书籍的书号

4.系统提供书籍说明与每一本数的价格

5.当会员输入欲订购的书号时，系统会持续保留订购的累计金额

6.会员输入信用卡付款的信息

7.会员确认订购

8.系统核对信息，保存订购信息，并且把付款信息转交给会计系统。如果信息有任何不正确的地方，系统就会提示会员修正该信息。

9.当付款信息确认后，订购交易会标记为“已结账”，交易代号会回传给会员，而且这个用例即告终结。如果付款没有确认，系统会提示会员修正付款信息或取消。如果会员选择修正该信息，则轨道上述的第6个步骤。如果会员选择取消，则该用例即告终结。

1.3绘制用例图

确立系统边界，就是先划定一个系统范围，晚点再来推敲系统范围内该做的细节。确立边界就像剁鸡一样，需要的留下来，不需要的剁掉。所以系统分析师要做好
