前言

记录如何安装keil软件及运行第一个stm32程序

一、keil开发环境搭建

0.keil是什么

Keil 5是一款集成开发环境（IDE），由Keil公司专为嵌入式系统开发者所设计。它以其强大的功能和丰富的特性，在嵌入式系统开发领域占据了重要的地位。

Keil提供了包括C编译器、宏汇编、链接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境（μVision）将这些部分组合在一起。运行如果你使用C语言编程，那么Keil几乎就是你的不二之选。

1.keil下载

官网：传送门

百度下载链接：keil

更多部件下载：博客

2.keil软件安装

解压打开安装程序，之后按照引导next

注:安装路径不能有中文

账号信息随便填写即可

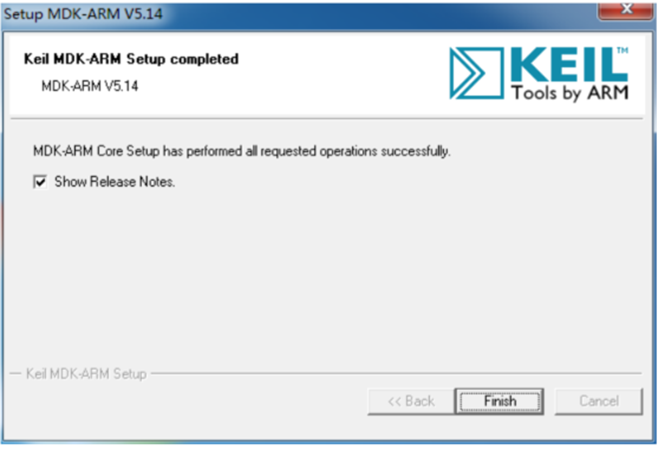

最后点击Finish完成安装

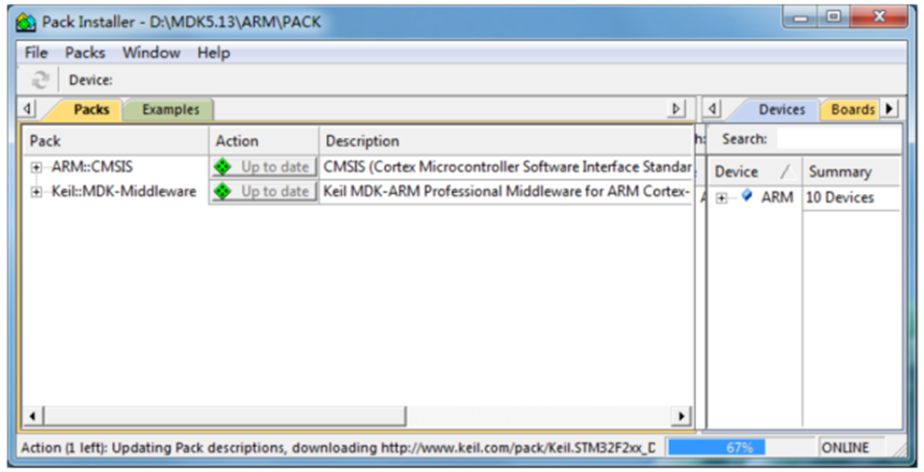

MDK可能会自动弹出Pack Installer的界面，关闭即可

3.安装芯片支持包

运行芯片包安装程序即可：

注：如果安装失败，可以直接将后缀改为.zip,将文件解压出来复制到keil安装路径的ARM/Packs/keil下新建的STM32F1xx_DFP/2.2.0文件下。具体请自行百度

支持包可在官网下载http://www.keil.com/dd2/pack

4.注册使用

1.关闭杀毒软件，否则注册机会被自动删除。

2.以管理员权限打开keil!!!

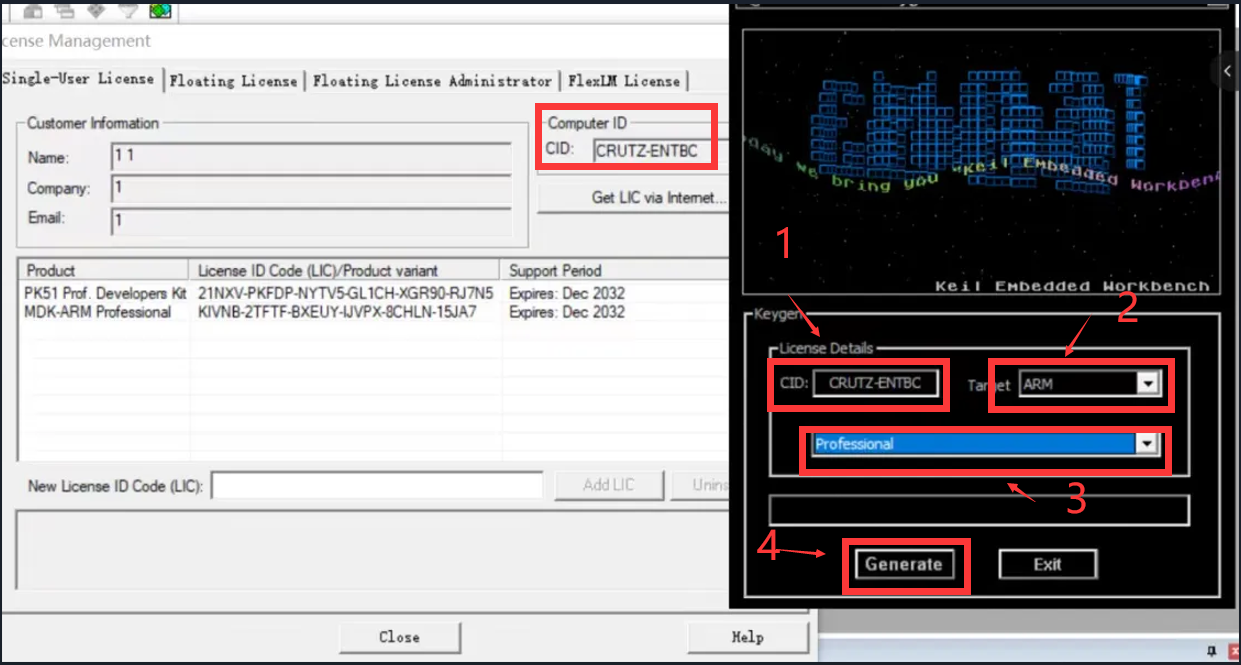

3.点解File ------>Liscense Management 调出注册管理界面，复制CID号

4.打开 keygen.exe 进行对MDK5 的破解，需要用到前一步的CID号，点击Generate 获得破解码

注:选择ARM和professional

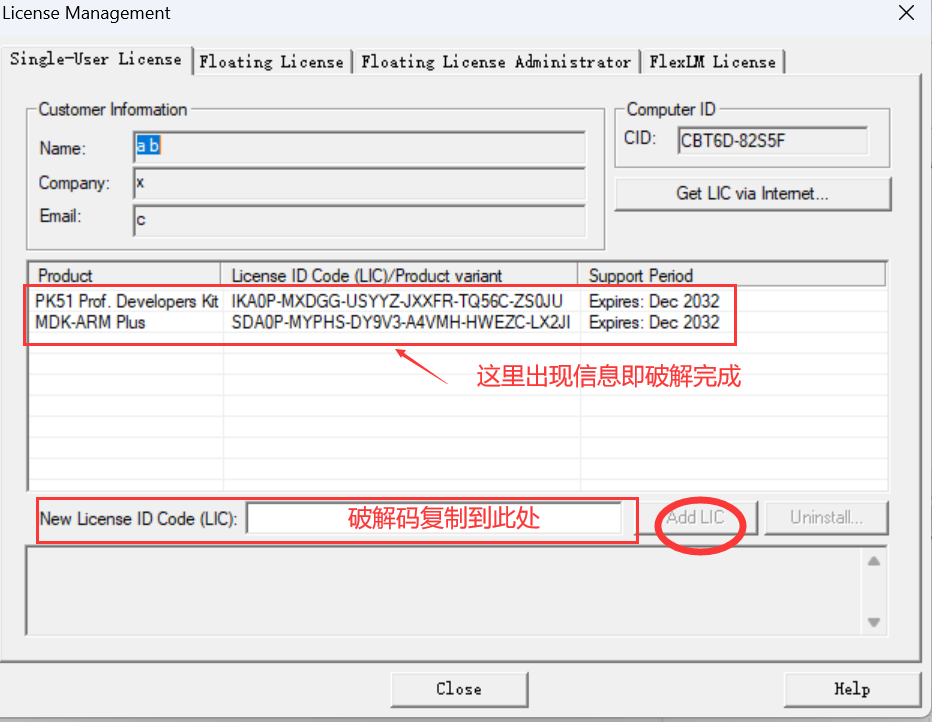

5.把破解码粘贴到下图File ------>Liscense Management中，进行破解

二、keil工程结构

1.创建目录结构

在建立工程之前，在电脑的某个目录下面建立一个文件夹，后面所建立的工程都可以放在这个文件夹下面。

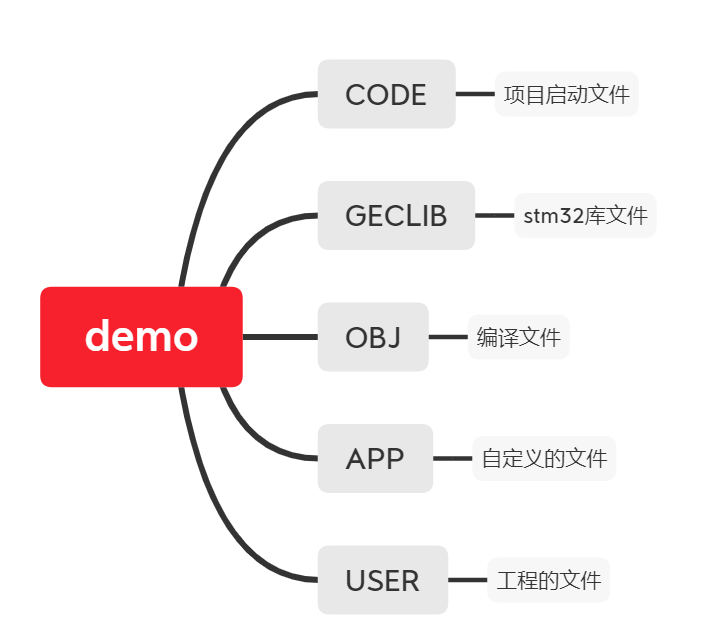

然后为了方便我们存放工程需要的一些其他文件，新建下面几个子文件夹：CODE ,GECLIB,OBJ,USER,APP。至于这些文件夹名字，实际上是可以任取的，这样取名只是为了方便识别。

2.新建工程

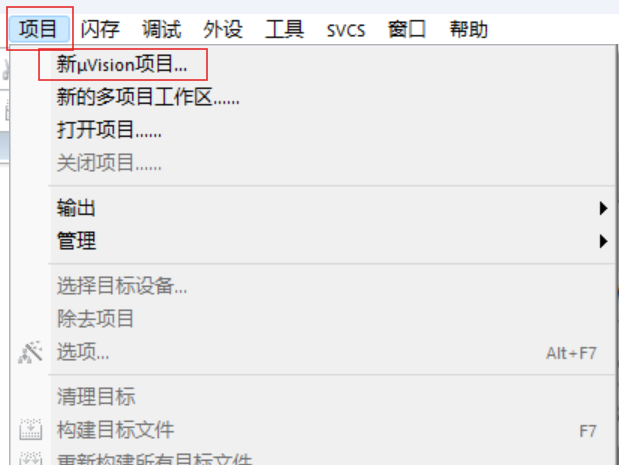

打开 Keil,点击 Keil 的菜单：Project –>New Uvision Project ，然后将目录定位到刚才建立的文件夹之下的USER子目录，工程的名字可以根据自己的要求设置。USER文件夹就用来存放工程的文件

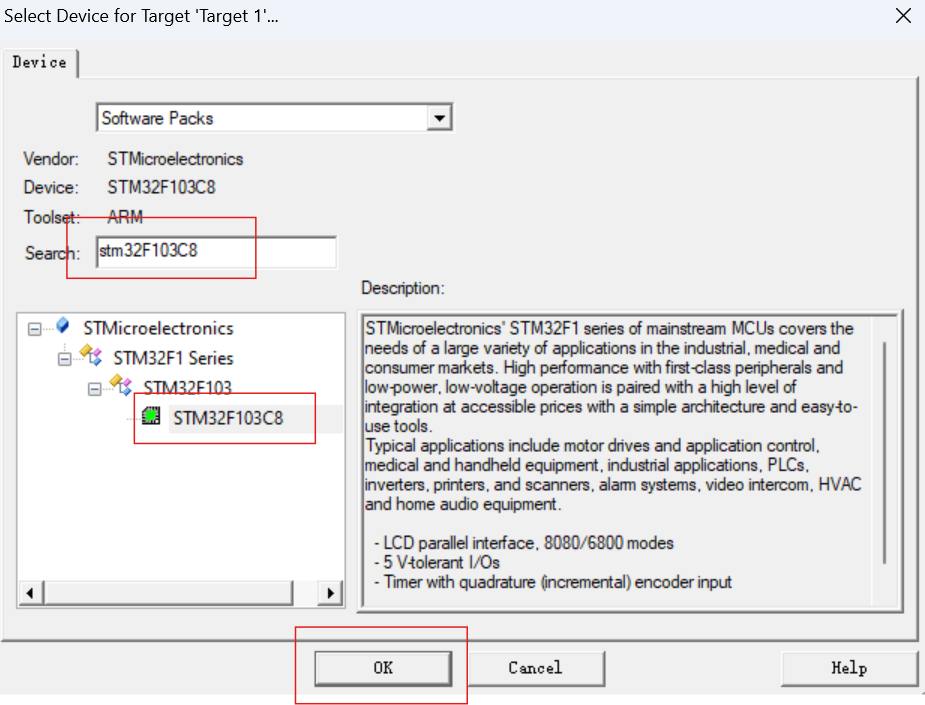

选择对应的单片机芯片

3.配置项目

(1).例程准备

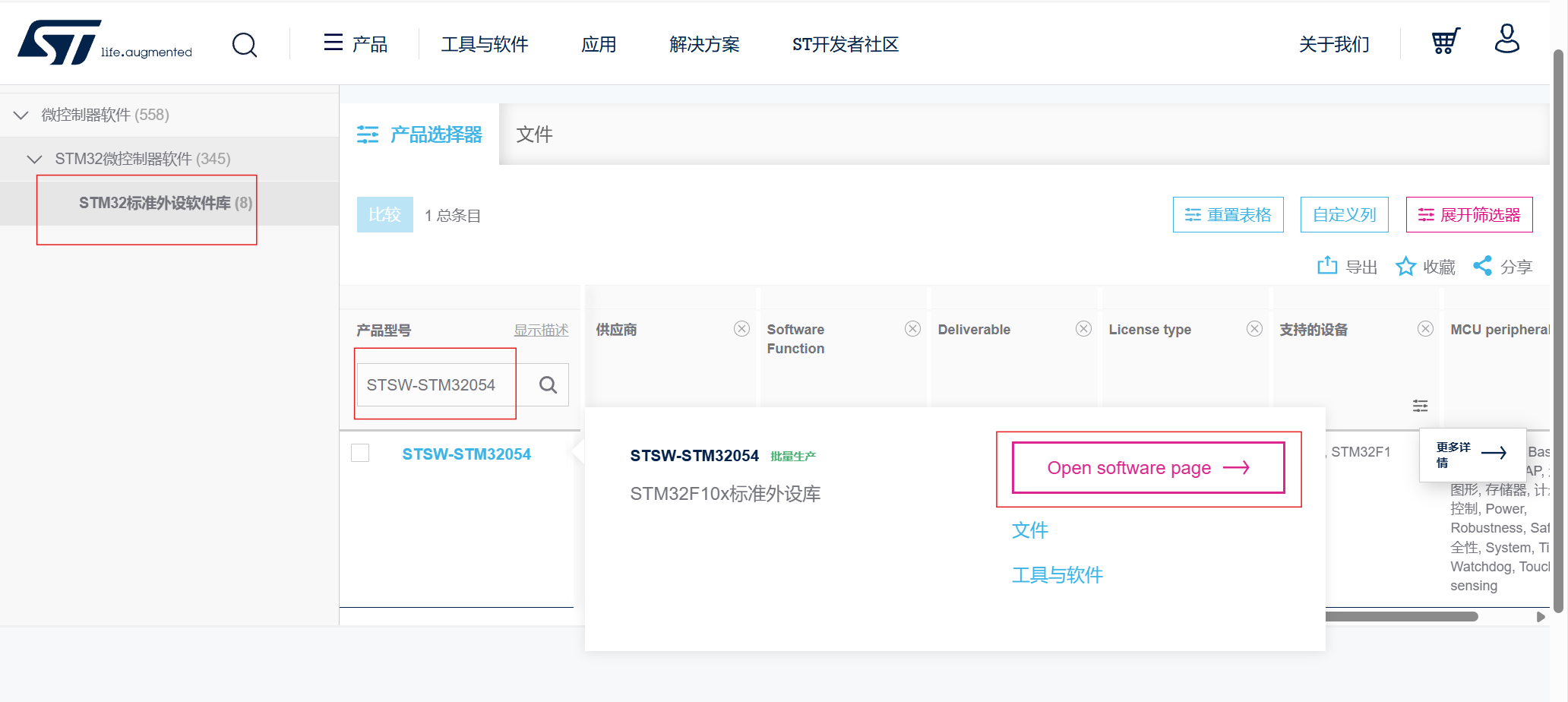

准备stmf1系列的固件库：传送门
f1系列固件库如下：

进入Libraries\STM32F10x_StdPeriph_Driver目录，将 src,inc 文件夹 copy 到我们刚才建立的 GECLIB 文件夹

注：src 存放的是固件库的.c 文件，inc 存放的是对应的.h 文件

进入Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm目录，将文件 startup_stm32f10x_md.s（启动文件）复制到 CODE 目录。
进入Libraries\CMSIS\CM3\CoreSupport目录，将 core_cm3.h 、 core_cm3.c同样复制到 CODE目录下面。此时CODE的文件应有

接下来我们要复制工程模板需要的一些其他头文件和源文件到我们工程

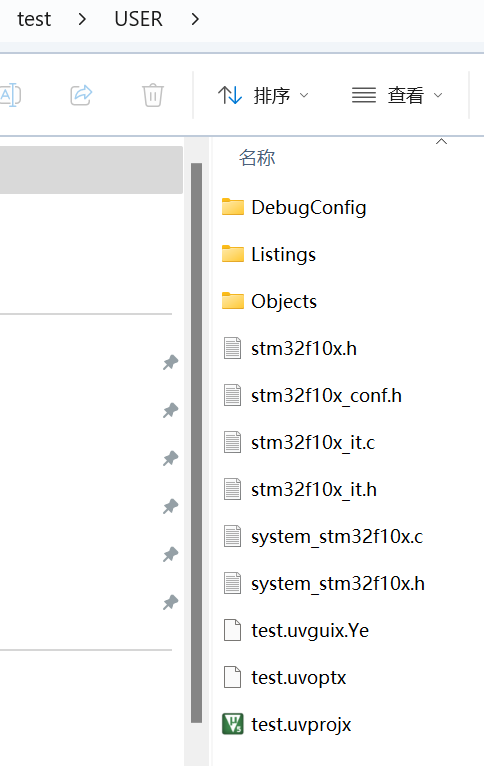

进入Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x目录，将stm32f10x.h和 system_stm32f10x.h复制到 USER 目录
进入Project\STM32F10x_StdPeriph_Template目录,将stm32f10x_conf.h 、stm32f10x_it.c 、stm32f10x_it.h 、system_stm32f10x.c 复制到 USER 目录

最后进入目录：Project\STM32F10x_StdPeriph_Template，将目录下面的 main.c 复制到 APP目录

(2).工程目录管理

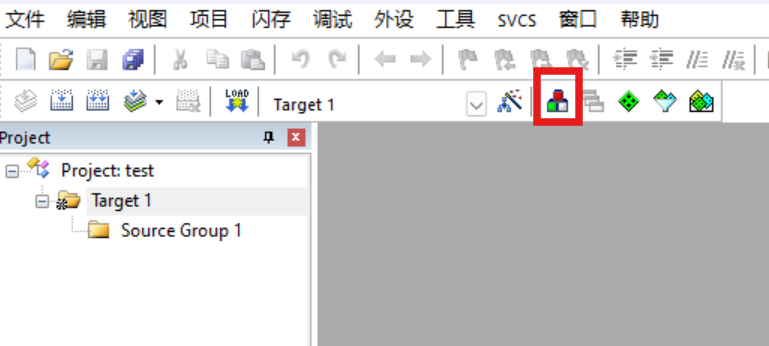

打开工程，管理文件项目

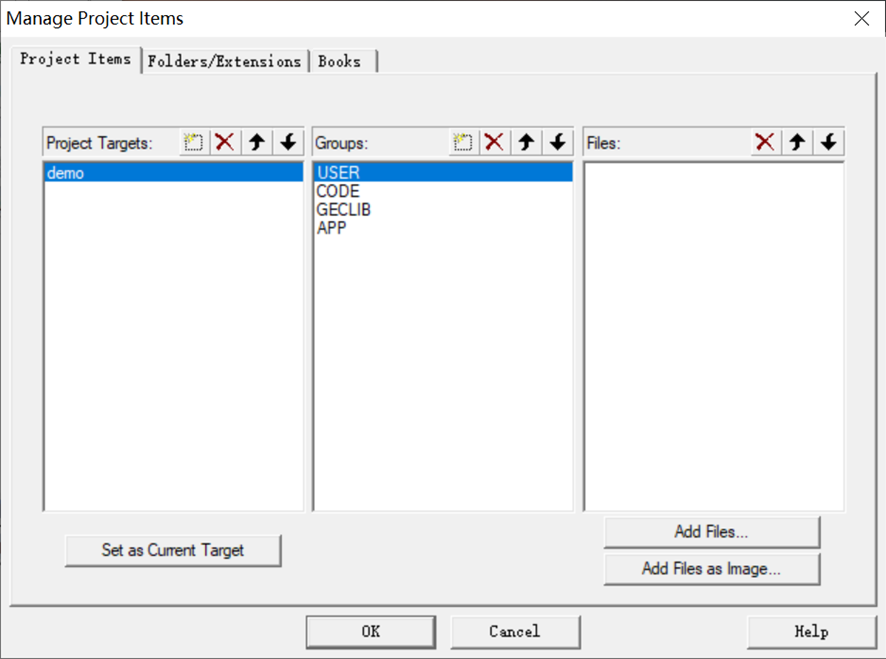

Project Targets一栏，Target名字修改为项目名,然后在Groups一栏建立四个 Groups：USER,CODE,GECLIB,APP（与工程目录下相对应即可）。然后点击 OK，可以看到我们的 Target名字以及 Groups 情况如下图:

接上一步，添加需要的文件选择 GECLIB，然后点击右边的 Add Files,定位到我们刚才建立的目录添加src中的全部.c文件
按同样的办法，添加CODE、USER和APP的文件。CODE 下面需要添加的文件为 startup_stm32f10x_md.s ( 注意，默认添加的时候文件类型为.c, 也就是添加 startup_stm32f40_41xxx.s 启动文件的时候，你需要选择文件类型为All file才能看得到这个文件)和core_cm3.c。
同上，USER 目录下面需要添加： stm32f10x_it.c，system_stm32f10x.c。APP目录需要添加main.c
注：点击Add后窗口不会自动关闭，请不要重复添加
