matplotlib用面向对象的思维来编写数据可视化中的折线图，柱形图和堆积柱形图，条形图和堆积条形图，堆积面积图，直方图，饼图和圆环图，散点图和气泡图，箱型图，雷达图，误差棒图

matplotlib 有两种接口：一个是基于 MATLAB ，另一个是基于面向对象。基于 MATLAB 的是 pyplot 提供的，比较简单，但容易混乱；基于面向对象的方法结构清晰，是matplotlib 的精髓。

基于 MATLAB 的：自动创建和管理图和坐标系，用 pyplot 函数作图

基于面向对象的：显示创建图和坐标系，再调用对象的方法来作图

使用面向对象接口时，正确的作图流程应该是：

1.创建 Figure 实例

创建实例时，可传入的参数有：num,figsize,dpi,facecolor,linewidth,edgecolor,frameon

参数的作用：

num：图形唯一的标识符，一般用不到

figsize：画布的大小，(width,height)以元组的形式传参，默认是(6.4,4.8)，单位inches（英尺）

dpi：图像分辨率

facecolor：背景色，是指画布底下图层的颜色，默认是白色

linewidth：画布边框的宽度，默认是0，表示无宽度

edgecolor：边框的颜色，使用这个参数时，需使用linewidth这个参数

frameon：默认值为Ture，表示有边框；若为False，则表示无边框

2.在 Figure 上创建 Axes

add_subplot()可传入的参数有：nrows,ncols,plot_number

nrow：表示将画布分成nrows行

ncols：表示将画布分成ncols列

nrow和ncols表示将画布分成（nrow*cols）块区域

plot_number：表示将当前对象定义到第plot_number个子区域

3.在 Axes 上添加基础类对象

基础类对象有：plot()折线图，bar()柱状图和堆积柱状图，barh()条形图和堆积条形图，stackplot()堆积面积图，hist()直方图，pie()饼图和圆环图，scatter()散点图和气泡图，boxplot()箱型图，polar()雷达图也叫极区图，errorplot()误差棒图

面向对象主要步骤：1.导入模块2.创建画布3.在画布上添加绘图区域4准备数据5..调用绘图方法绘制图表6.展示图表

注意：以下参数带有[]，即[参数]，表示可选，非必要

---

折线图

语法：

plot(*args, scalex=True, scaley=True, data=None, **kwargs)

简化后：

单线条：plot([x], y, [fmt], data=None, **kwargs)

多线条：plot([x], y, [fmt], [x2], y2, [fmt2], ..., **kwargs)

参数说明：

[x]：可选，表示x轴数据

y：必选，表示y轴数据

[fmt]：可选，是一个字符串来定义图的基本属性如：颜色（color），线型（linestyle），点型（marker）

---

color（颜色）

---

颜色单词                             中文                             简写

blue                                     蓝色                             'b'

green                                   绿色                            'g'

red                                       红色                            'r'

cyan                                    蓝绿色                         'c'

magenta                              洋红色                        'm'

yellow                                  黄色                            'y'

black                                   黑色                            'b'

while                                   白色                            'w'

其实简写就是颜色单词的首字母，从传参时可以这样传color='blue',也可以color='b',还可以关键字参数color赋十六进制的字符串如 color='#900302'，也可以用RGB

---

linestyle(线型)

---

简写                        名字                                       中文

 '-'                            solid line style                       实线
 '--'                           dashed line style                   虚线
 '-.'                           dash-dot line style                点画线
 ':'                            dotted line style                    点线

需要注意的是，在给marker传值时只能传简写，而不能传名字

---

marker（点型）

---

    简写        名字

    '.'          point marker
    ','          pixel marker
    'o'          circle marker
    'v'          triangle_down marker
    '^'          triangle_up marker
    '<'          triangle_left marker
    '>'          triangle_right marker
    '1'          tri_down marker
    '2'          tri_up marker
    '3'          tri_left marker
    '4'          tri_right marker
    's'          square marker
    'p'          pentagon marker
    '*'          star marker
    'h'          hexagon1 marker
    'H'          hexagon2 marker
    '+'          plus marker
    'x'          x marker
    'D'          diamond marker
    'd'          thin_diamond marker
    '|'          vline marker
    '_'          hline marker

---

color参数，marker参数，linestyle参数可以搭配使用，使用关键字传参'[颜色][线型][点型]',也可以使用位置参数color='r,linestyle='-',marker='.'



折线图


# 1.导入模块
import matplotlib.pyplot as plt
import numpy as np
# 2.创建画布
fig = plt.figure()      # figure类的对象
# 3.在画布上添加绘图区域
ax = fig.add_subplot(111)
# 准备数据
x_data = np.array([1,2,3,4,5])
y_data = np.array([6,5,5,7,4])
# 4.调用绘图方法绘制图表
ax.plot(x_data,y_data)
# 5.展示图表
plt.show()

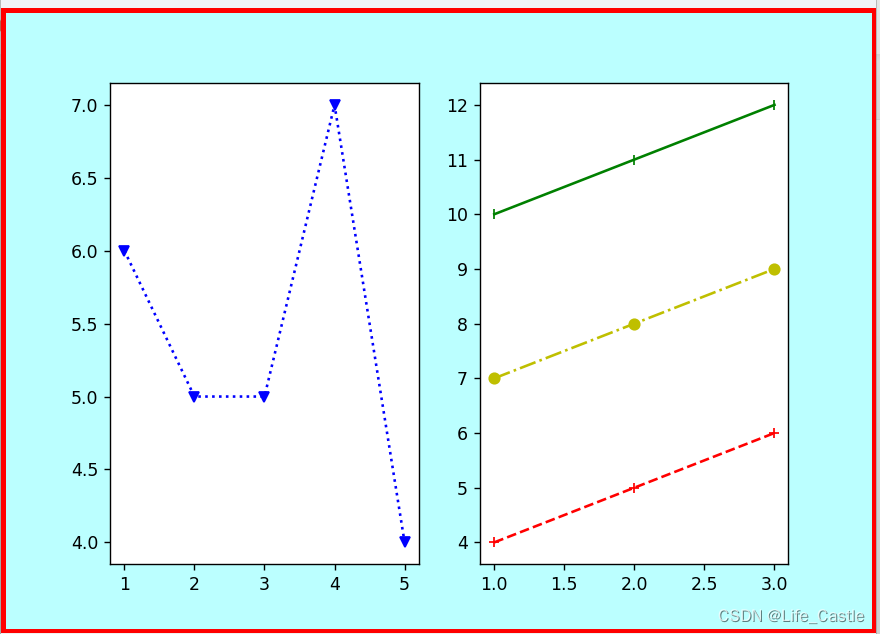

# 通过面向对象的方式绘制图表
# 1.导入模块
import matplotlib.pyplot as plt
import numpy as np

# 2.创建画布
# Figure类的对象
fig = plt.figure(figsize=(7, 5), facecolor='#BBFFFF', linewidth=5, edgecolor='r')

# 3.在画布上添加绘图区域
ax1 = fig.add_subplot(121)
ax2 = fig.add_subplot(122)

# 准备数据
x1_data = np.array([1, 2, 3, 4, 5])
y1_data = np.array([6, 5, 5, 7, 4])

x2_data = np.array([1, 2, 3])
y2_data1 = np.array([4, 5, 6])
y2_data2 = np.array([7, 8, 9])
y2_data3 = np.array([10, 11, 12])
# 4.调用绘图方法绘制图表
ax2.plot(x2_data, y2_data1, 'r--+')
ax2.plot(x2_data, y2_data2, 'y-.o')
ax2.plot(x2_data, y2_data3, 'g-|')
ax1.plot(x1_data, y1_data, 'b:v')
# 5.展示图表
plt.show()

---

柱状图和堆积柱状图

---

语法：

bar(x, height, width=0.8, bottom=None, *, align=‘center’, data=None, **kwargs)

参数说明：

x： 表示x坐标，数据类型为int或float类型，x可以为字符串数据。
height： 表示柱状图的高度，也就是y坐标值，数据类型为int或float类型。
width： 表示柱状图的宽度，取值在0~1之间，默认为0.8。
bottom： 柱状图的起始位置，也就是y轴的起始坐标。
align: 柱状图的对齐方式，默认为’center’表示以x坐标为中心，‘edge’表示将条形的左边缘与x对齐。

color： 柱状图颜色
edgecolor： 边框颜色
linewidth： 边框宽度
tick_label ：下标标签

堆积柱状图其实就是使用bottom参数，并传入前一组数据的height(即y轴数据)作为bottom的参数值

---

import matplotlib.pyplot as plt
import numpy as np

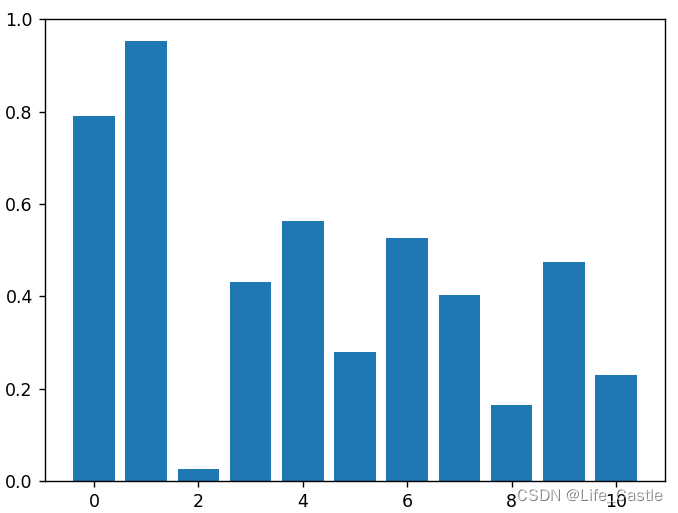

柱状图
# 创建画布
fig = plt.figure()

# 在画布上添加绘图区域
ax = fig.add_subplot(111)

# 调用绘图方法绘制图表
# 数据准备
x_data = np.arange(0,11)
y_data = np.random.random(11)
ax.bar(x_data,y_data)

# 展示图表
plt.show()

堆积柱状图
import matplotlib.pyplot as plt
import numpy as np

# 创建画布
fig = plt.figure()
# 在画布上添加绘图区域
ax = fig.add_subplot(111)

# 数据准备
x_data = np.arange(5)
y_data1 = np.array([13,14,7,8,5])
y_data2 = np.array([12,10,9,6,7])
error = [2,3.4,0.3,4,1]       # 误差数据

width = 0.3
color = ['g','b']
# 调用绘图方法绘制图表
ax.bar(x_data,y_data1,width=width)
ax.bar(x_data,y_data2,width=width,bottom=y_data1)
# 展示图表
plt.show()

---

条形图和堆积条形图

---

官方语法

barh(y, width,height=0.8,left=None,align='center',*,**kwargs)

参数说明：

y：表示条形的y坐标值。

width：表示条形的宽度。

height：表示条形的高度，默认值为0.8。

left：条形左侧的×坐标值，默认值为0。

Ialign：表示条形的对齐方式，默认值为“center”，即条形与刻度线居中对齐。

tick label：表示条形对应的刻度标签。

xerr, yerr:若未设为None，则需要为条形图添加水平/垂直误差棒。
barh ()函数会返回一个BarContainer类的对象。

---

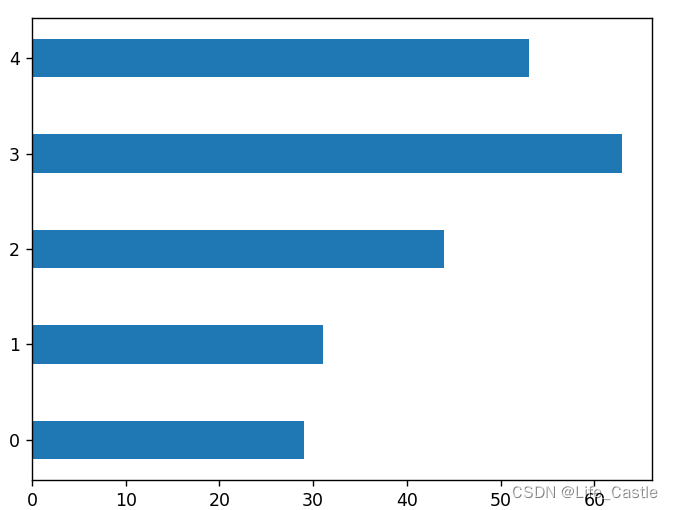

条形图
import matplotlib.pyplot as plt
import numpy as np


# 创建画布
fig = plt.figure()
# 在画布上添加绘图区域
ax = fig.add_subplot(111)

# 准备数据
height = 0.4
y = np.arange(5)
x1 = np.array([29,31,44,63,53])

# 调用绘图方法绘制图表
ax.barh(y,x1,height=height)

# 展示图表
plt.show()

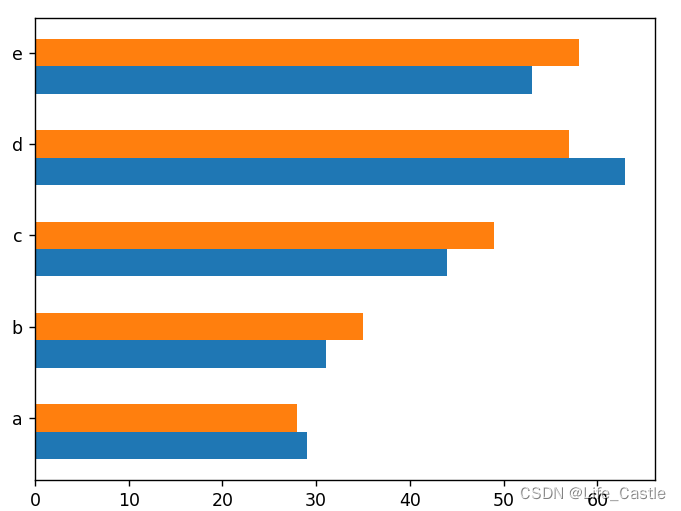

堆积条形图
import matplotlib.pyplot as plt
import numpy as np

# 创建画布
fig = plt.figure()

# 在画布上添加绘图区域
ax = fig.add_subplot(111)
# 调用绘图方法绘制图表
# 准备数据
y = np.arange(5)
x1 = np.array([29, 31, 44, 63, 53])
x2 = np.array([28, 35, 49, 57, 58])

height = 0.3
ax.barh(y, x1, height)
ax.barh(y + height, x2, height, tick_label=['a', 'b', 'c', 'd', 'e'])
# 展示图表
plt.show()

---

堆积面积图

---

官方语法：

stackplot(x,y,labels=0,baseline='zero', data=None,*args,**kwargs)

参数说明：
x：表示x轴的数据，可以是一维数组。
y：表示y轴的数据，可以是二维数组或一维数组序列。
labels: 表示每个填充区域的标签。
baseline: 表示计算基线的方法，包括zero、sym、wiggl和weighted wiggle.
其中zero表示恒定零基线，即简单的叠加图；sym表示对称于零基线；wiggle表示最小化平方斜率之和；weighted_wiggle表示执行相同的操作，但权重用于说明每个填充区域的大小。

---

堆积面积图
# 创建画布
fig = plt.figure()
# 在画布上添加绘图区域
ax = fig.add_subplot(111)
# 调用绘图方法绘制图表
# 准备数据
x = np.arange(6)
y1 = np.array([1,4,3,5,6,7])
y2 = np.array([1,3,4,2,7,6])
y3 = np.array([3,4,3,6,5,5])
# 调用绘图方法绘制图表
ax.stackplot(x,y1,y2,y3)
# 展示图表
plt.show()

---

直方图

---

语法：

hist(x,bins=None, range=None, density=None,weights=None,bottom=None, **kwargs)

参数说明：
x：表示传入的数据，可以是一个数组或包含多个数组的序列。
bins: 表示矩形条的个数，默认值为10。
range: 表示数据的范围，若未设置范围，默认数据范围为(x.minO，x.max())。cumulative：表示是否计算累计频数或频率。
histtype：表示直方图的类型，支持'bar'、'barstacked'、'step'、stepfilled‘四种取值，其中'bar'为默认值，代表传统的直方图；barstacked'代表堆积直方图；'step'代表未填充的线条直方图;stepfilled'代表填充的线条直方图。

---

import matplotlib.pyplot as plt
import numpy as np

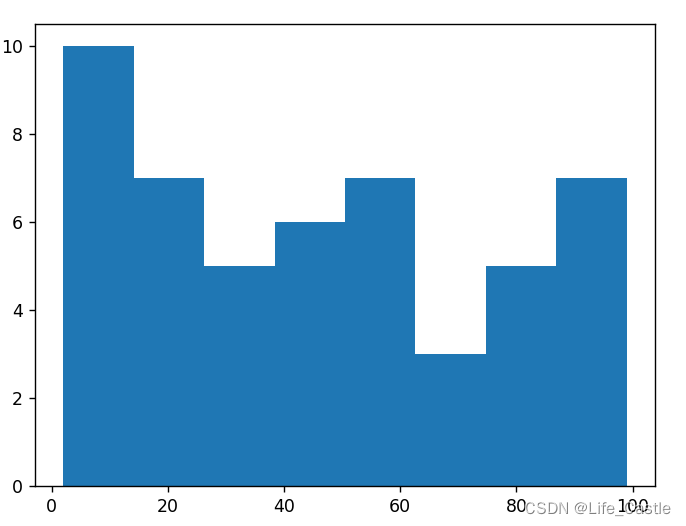

直方图
# 创建画布
fig = plt.figure()
# 在画布上添加绘图区域
ax = fig.add_subplot(111)
# 调用绘图方法绘制图表
# 准备数据
data = np.random.randint(0,101,50)
ax.hist(data,bins=8,histtype='stepfilled')
# 展示图表
plt.show()

---

饼图或圆环图

---

语法：
pie(x,explode=None, labels=None, autopct=None,pctdistance=0.6,startangle=None, *, data=None)

参数说明：
x：表示扇形或楔形对应的数据。
explode：表示扇形或楔形离开中心的距离。
labels：表示每个扇形或楔形对应的标签文本。
autopct：表示控制扇形或楔形的数值显示的字符串，可通过格式字符串指定小数点后的位数。
pctdistance：表示扇形或楔形对应的数值标签距离圆心的比例，默认为0.6。
shadow：表示是否显示阴影。
labeldistance:表示标签文本的绘制位置（相对于半径的比例），默认为1.1。

---

饼图
import matplotlib.pyplot as plt
import numpy as np


# 创建画布
fig = plt.figure()
# 在画布上添加绘图区域
ax = fig.add_subplot(111)

# 准备数据
data = np.array([20, 50, 10, 15, 30, 55])
pie_labels = np.array(['A', 'B', 'C', 'D', 'E', 'F'])
explode_position = [0.05, 0.05, 0.05, 0.05, 0.05, 0.05]
# 调用绘图方法绘制图表
ax.pie(data, explode=explode_position, radius=1, labels=pie_labels, autopct='%3.1f%%',shadow=True)
# 展示图表
plt.show()

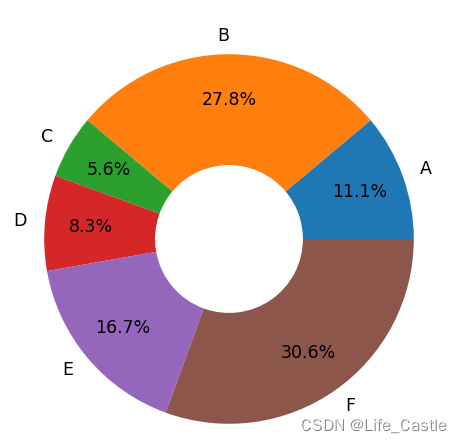

圆环图
import matplotlib.pyplot as plt
import numpy as np
# 创建画布
fig = plt.figure()
# 在画布上添加绘图区域
ax  = fig.add_subplot(111)
# 准备数据
data = np.array([20, 50, 10, 15, 30, 55])
pie_labels = np.array(['A', 'B', 'C', 'D', 'E', 'F'])
# 调用绘图方法绘制图表
ax.pie(data,labels=pie_labels,wedgeprops={'width':0.6},autopct='%3.1f%%',pctdistance=0.75)
# 展示图表
plt.show()

---

散点图和气泡图

---

官方语法：
scatter(x,y, s=None, c=None,marker-None, cmap=None,linewidths语法None,edgecolors=None,*,**kwargs)
参数说明：
x，y：表示数据点的位置。
s：表示数据点的大小。
c：表示数据点的颜色。
marker：表示数据点的样式，默认值是‘o‘，表示圆形。
alpha：表示透明度，可以取值为0~1。
linewidths：表示数据点的描边宽度，默认值是1.5。
edgecolors：表示数据点的描边颜色

---

散点图
import matplotlib.pyplot as plt
import numpy as np

# 创建画布
fig = plt.figure()
# 在画布上添加绘图区域
ax = fig.add_subplot(111)
# 准备数据
num = 50
x_data = np.random.rand(num)
y_data = np.random.rand(num)
# 调用绘图方法绘制图表
ax.scatter(x_data,y_data)
# 展示图表
plt.show()

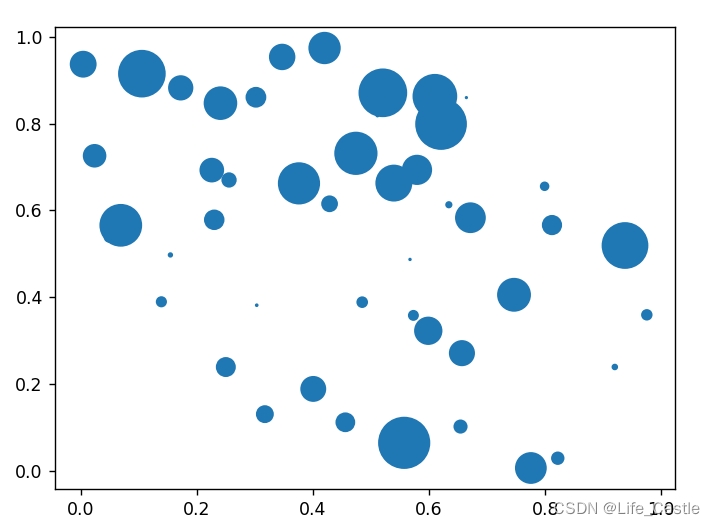

气泡图
import matplotlib.pyplot as plt
import numpy as np
# 创建画布
fig = plt.figure()
# 在画布上添加绘图区域
ax = fig.add_subplot(111)
# 准备数据
num = 50
x_data = np.random.rand(num)
y_data = np.random.rand(num)
area = (30*np.random.rand(num))**2
# 调用绘图方法绘制图表
ax.scatter(x_data,y_data,area)
# 展示图表
plt.show()

---

箱型图

---

官方语法：
boxplot(x,notch=None, sym=None,vert=None,whis=None, position语法=None, widths=None,*, data=None)

参数说明：
x：绘制箱形图的数据。
sym：表示异常值对应的符号，默认为空心圆圈。
vert: 表示是否将箱体垂直摆放，默认值是True，表示垂直摆放。
whis: 表示箱形图上下须与上下四分位的距离，默认为1.5倍的四分位差。
positions: 表示箱体的位置。
widths: 表示箱体的宽度，默认为0.5。
patch artist：表示是否填充箱体的颜色，默认不填充。
meanline：是否用横跨箱体的线条标出平均数，默认不使用。
showcaps: 表示是否显示箱体顶部和底部的横线，默认显示。
showbox: 表示是否显示箱形图的箱体，默认显示。
showfliers: 表示是否显示异常值，默认显示。
labels: 表示箱形图的标签。
boxprops: 表示控制箱体属性的字典。

---

import matplotlib.pyplot as plt
import numpy as np

# 显示中文
plt.rcParams['font.family'] = 'SimHei'
plt.rcParams['axes.unicode_minus'] = False

# 创建画布
fig = plt.figure()
# 在画布上添加绘图区域
ax = fig.add_subplot(111)
# 准备数据
data_2018 = np.array([5200, 5254.5, 5283.4, 5107.8, 5443.3, 5550.6,
                      6400.2, 6404.9, 5483.1, 5330.2, 5543, 6199.9])
data_2017 = np.array([4605.2, 4710.3, 5168.9, 4767.2, 4947, 5203, ])
# 调用绘图方法绘制图表
ax.boxplot([data_2018, data_2017], labels=['2018年', '2017年'], patch_artist=True,widths=0.3, vert=False)
# 展示图表
plt.show()

---

雷达图

---

官方语法：
polar(theta,r,**kwargs)

参数说明：
theta：表示每个数据点所在射线与极径的夹角，单位是弧度。
r：表示每个数据点到极点的距离。

---

# 面向对象绘制极坐标图
import matplotlib.pyplot as plt
import numpy as np
N = 20
theta = np.linspace(0, 2 * np.pi, N, endpoint=False)  # 均分角度
radii = 10 * np.random.rand(N)  # 随机角度
width = np.pi / 4 * np.random.rand(N)  # 随机宽度
# 极坐标图绘制
ax = plt.subplot(111, projection='polar')
# 哪个角度画，长度，扇形角度,从距离圆心0的地方开始画
bars = ax.bar(theta, radii, width=width, bottom=0.0)
for r, bar in zip(radii, bars):
    bar.set_facecolor(plt.cm.viridis(r / 10.0))
    bar.set_alpha(0.5)  # 添加颜色
plt.title('polar')
plt.show()

---

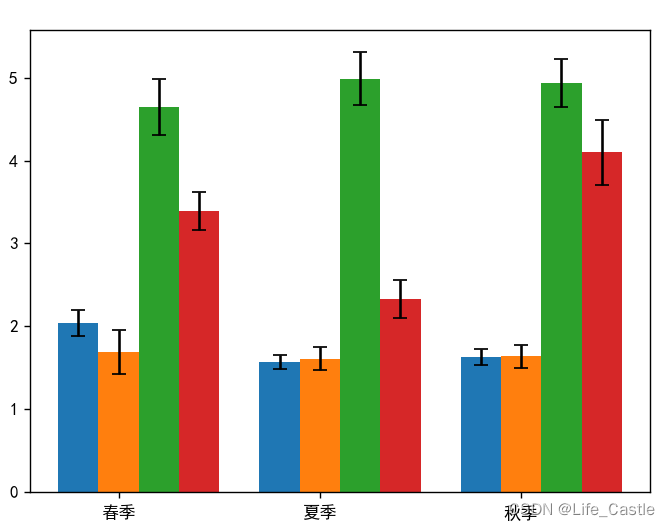

误差棒图

---

官方语法：
errorbar(x,y, yerr=None,xerr=None, fmt=",ecolor=None,*,data=N
ne,**kwargs)

参数说明：
x，y：表示数据点的位置。
xerr，yerr：表示数据的误差范围。
fmt：表示数据点的标记样式和数据点之间连接线的样式。
elinewidth:表示误差棒的线条宽度。
capsize：表示误差棒边界横杆的大小。
capthick：表示误差棒边界横杆的厚度。

---

import matplotlib.pyplot as plt
import numpy as np

# 显示中文
plt.rcParams['font.family'] = 'SimHei'
plt.rcParams['axes.unicode_minus'] = False
# 创建画布
fig = plt.figure()
# 在画布上添加绘图区域
ax = fig.add_subplot(111)
# 准备数据
# 准备 x 轴和 y 轴的数据
x = np.arange(3)
y1 = np.array([2.04, 1.57, 1.63])
y2 = np.array([1.69, 1.61, 1.64])
y3 = np.array([4.65, 4.99, 4.94])
y4 = np.array([3.39, 2.33, 4.10])
# 指定测量偏差
error1 = [0.16, 0.08, 0.10]
error2 = [0.27, 0.14, 0.14]
error3 = [0.34, 0.32, 0.29]
error4 = [0.23, 0.23, 0.39]
bar_width = 0.2
# 调用绘图方法绘制图表
width = 0.2
ax.bar(x, y1,width=bar_width)
ax.bar(x+width, y2,align='center',tick_label=['春季','夏季','秋季'],width=bar_width)
ax.bar(x+2*width, y3,width=bar_width)
ax.bar(x+3*width, y4,width=bar_width)
# 添加误差棒
ax.errorbar(x,y1,yerr=error1,capsize=4,capthick=1,fmt='k,')
ax.errorbar(x+width,y2,yerr=error2,capsize=4,capthick=1,fmt='k,')
ax.errorbar(x+2*width,y3,yerr=error3,capsize=4,capthick=1,fmt='k,')
ax.errorbar(x+3*width,y4,yerr=error4,capsize=4,capthick=1,fmt='k,')
# 展示图表
plt.show()
