手把手教学，利尔达带你体验“聪明”的Hi-Mesh自组网

Hi-Mesh作为无线网络具有高速、自组、远距离、大容量等优势，可广泛应用于智慧路灯、景观照明、配电网、光伏电站等领域。

我们曾在《通衢广陌，利尔达Hi-Mesh无线自组网赋能物联网应用》一文中向大家介绍了其基本原理和应用，今天将给大家实际操作如何通过Hi-Mesh进行组网透传。

Hi-Mesh组网产品一览

Hi-Mesh网络支持自动组网，它定义了两种类型的节点。

1、DCU（Data Concentrator Unit）节点放在数据集中器端，它作为网络的发起者，是建立网络的角色，同时也是所有结点上传数据的必经之路。

DCU节点最大支持200个以内Node节点加入网络，200个节点同时上电，可在5分钟内快速加入网络。当它断电再上电，网络会重新组建。

2、Node节点即数据节点，既可放在网络末端，也可在做Router帮其它节点转发数据，大大减少网络维护成本。

Node节点兼具Router功能，有助于快速简单地部署实际网络，不用考虑节点距离，但同时带来的弊端是无法实现网络低功耗，也就是每个Node的RF电路一直处于持续接收状态，大约有40mA的电流消耗。

当两个相邻Node节点位置发生了变化，它会根据信号强度定期优化网络路径，选择最优路径，实现类Mesh的网络组建。

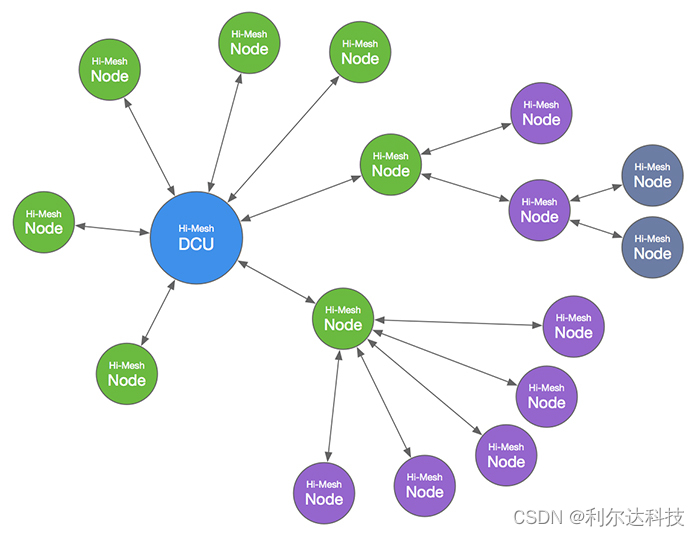

如下是网络拓扑图：

★ 高速，自组，远距离 ★

利尔达以Hi-Mesh技术为支撑，在DCU和NODE两种模组的基础上制作了两种开发板，它们仅镭射罩上的字样不同，其余外观上无差别。为方便用户快速体验Hi-Mesh网络，利尔达还推出了Hi-Mesh开发套件。

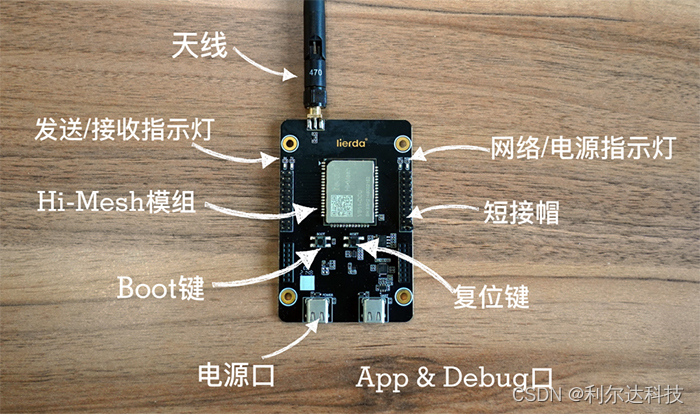

Hi-Mesh DCU开发板EVK样品

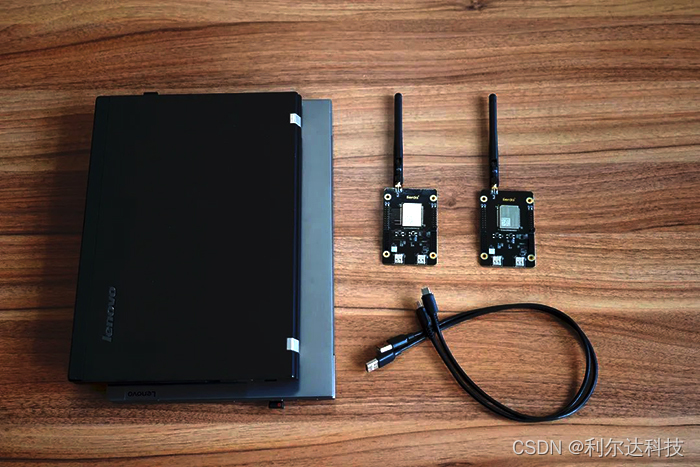

本次组网演示所需产品包括：

Hi-Mesh DCU开发板、Hi-Mesh NODE 开发板、USBA>USBC数据线2、上位机软件TeraTerm&SSCOM、电脑2。

组网演示过程：请点击此处跳转观看
