手把手教你 Tableau 绘制网络图（二十五）

手把手教你 Tableau 绘制网络关系图

Tableau 本身是不具备创建网络图形的功能，但是我们可以通过构建数据的方式来间接实现。

数据的构建有两种方式，绘制的方式也大同小异，下面用两个例子进行分别展示。

数据构建方式一（数字）

绘制省份关系网络图

数据展示

我们需要构建坐标列经纬度 （用 X、Y也行）用于描述每个点的位置，再加上关系列用于描述点与点之间是否有连线。

同一个数字表示一条连线，且表示不同关系的数字不可以重复。

操作步骤

1、分别点击度量「Longitude」和「Latitude」，生成地图，但是只显示一个点；

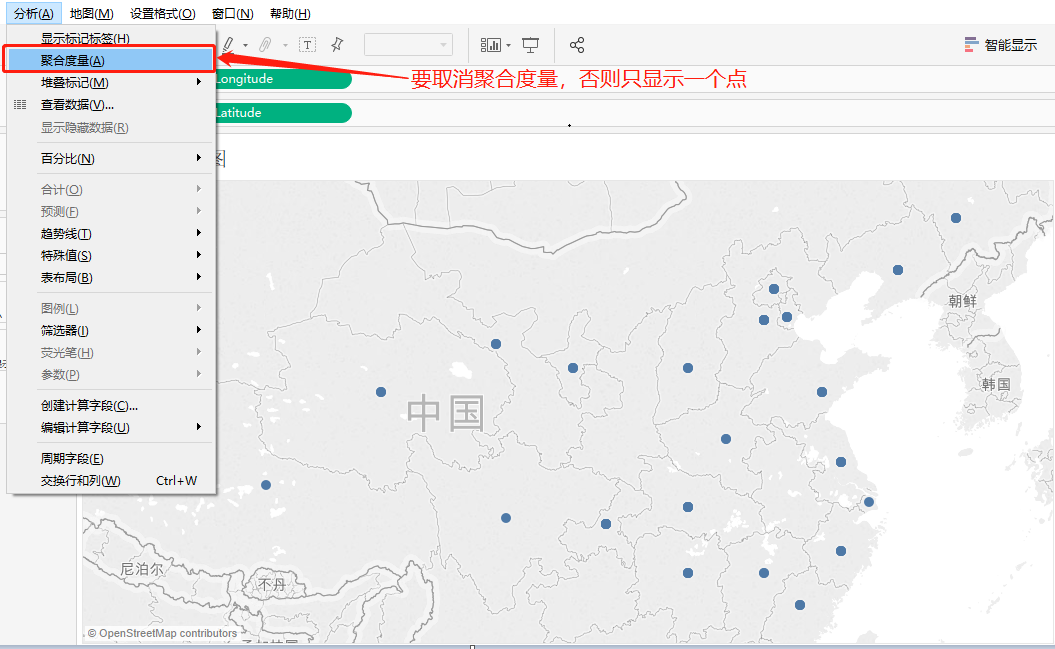

2、点击分析，取消勾选「聚合度量」，此时地图上的点显示正常；

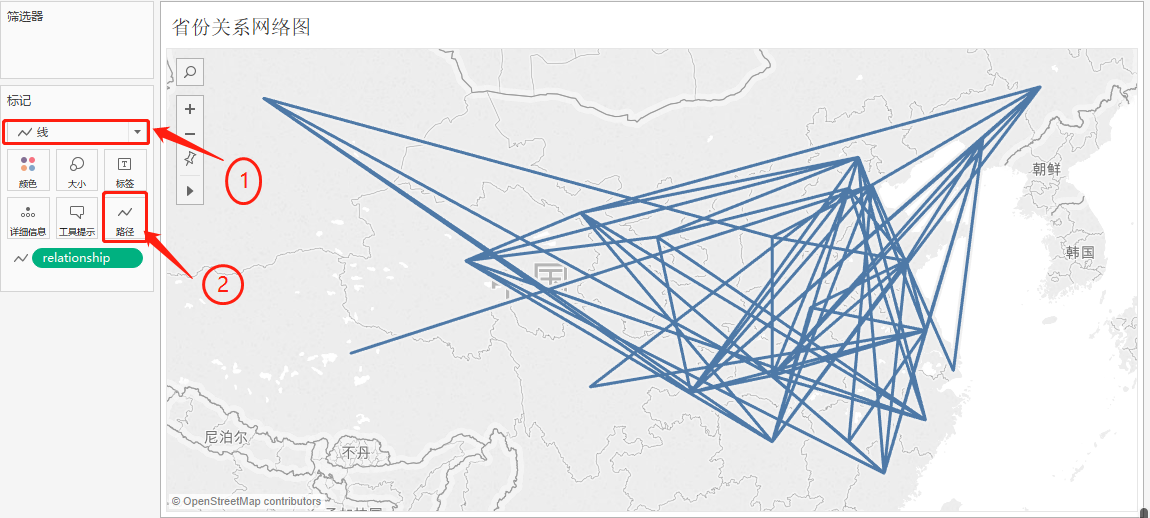

3、修改标记为线，并拖拽度量「relationshep」到标记的路径；

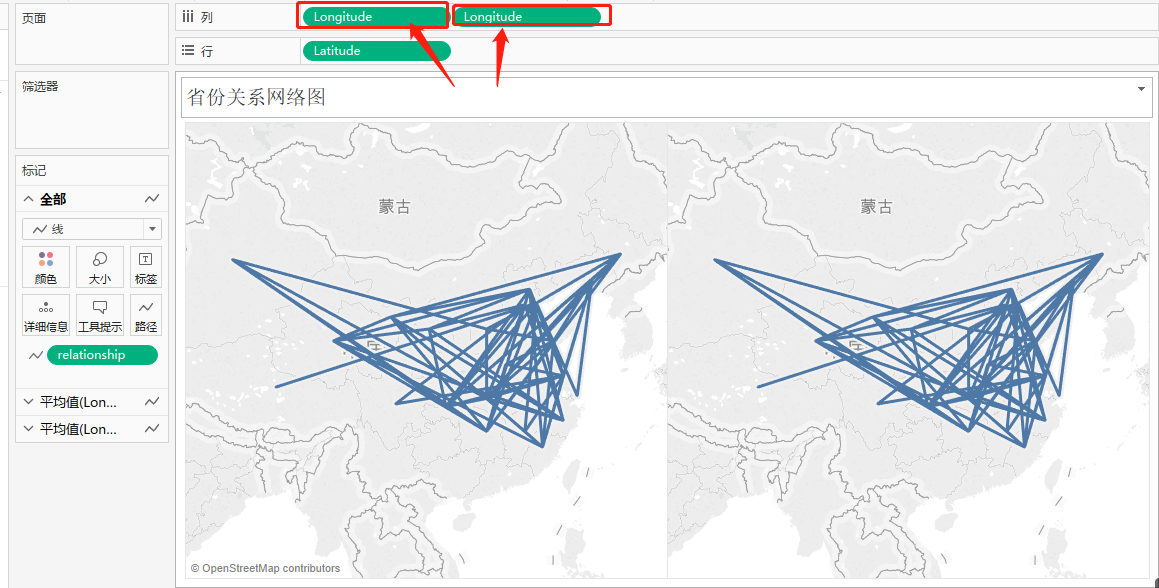

4、按 Ctrl 键并点击列功能区的「Longitude」（用「Latitude」一样的）向右拖拽；

5、修改第二个标记为形状，并自定义形状；

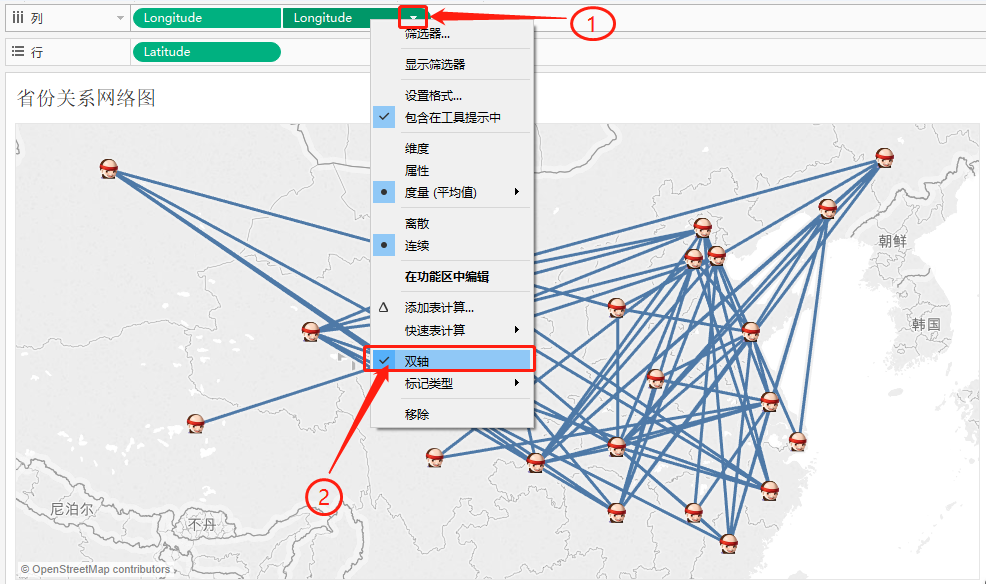

6、设置第二个「Latitude」为双轴；

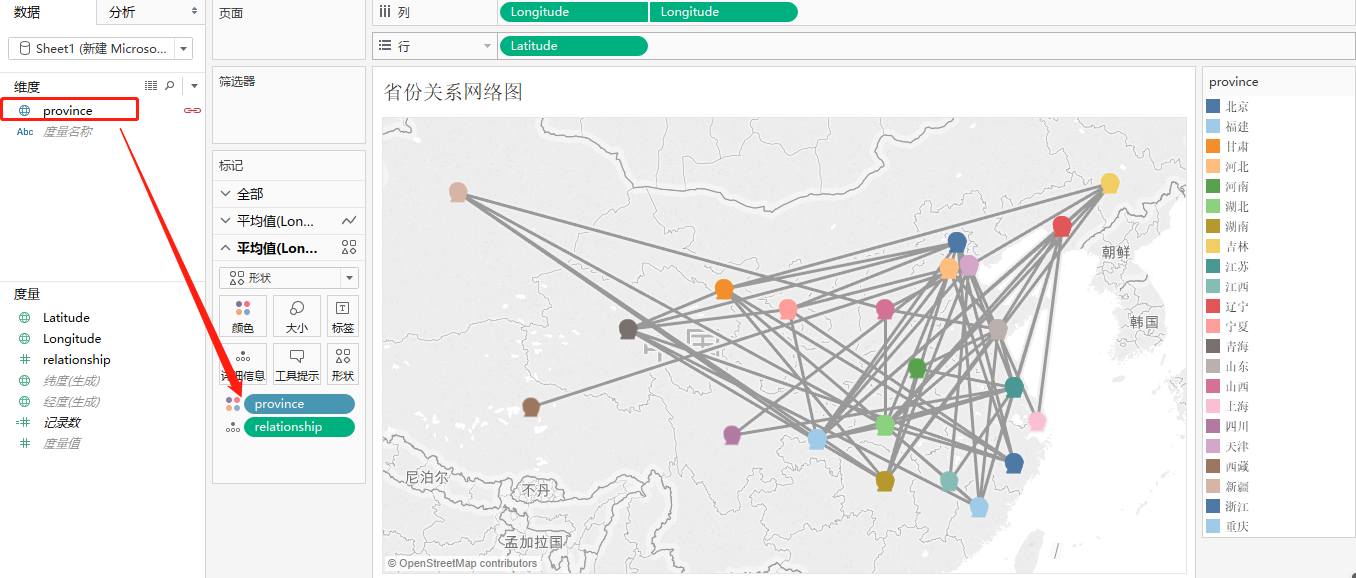

7、拖拽维度「province」到第二个标记的颜色；

数据构建方式二（双箭头）

绘制线路关系图

数据展示

使用 <-> 双箭头表示线关系，使用线关系时拖拽到的是标签中的详细信息中，而不是路径。

操作步骤

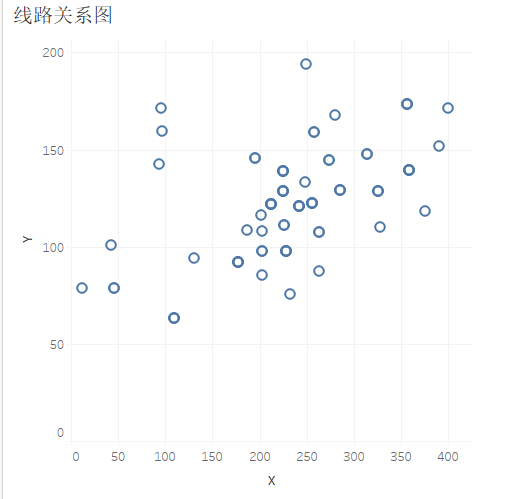

1、拖拽度量 Y、X 到行、列功能区，并取消聚合度量；

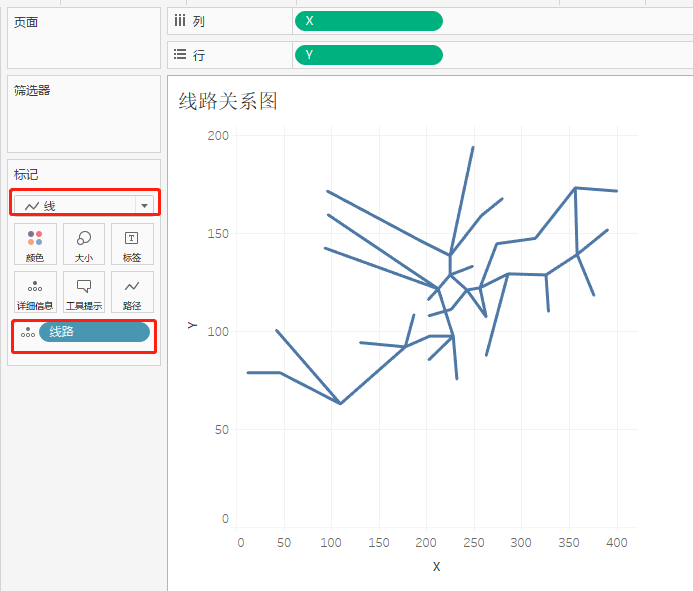

2、修改标记为线，并拖拽维度「线路」到标记的详细信息（上面的实例是拖拽到路径）；

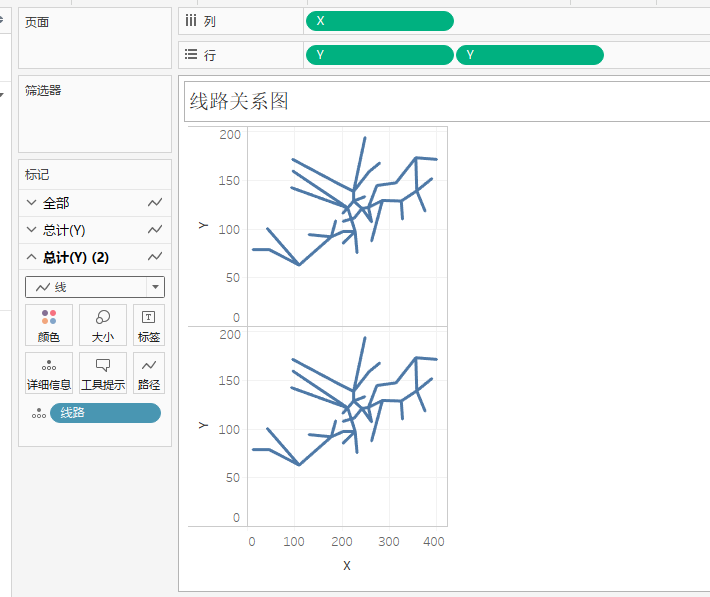

3、按 Ctrl 键并点击列功能区的「Y」（用「X」一样的）向右拖拽；

4、修改第二个标记为圆；

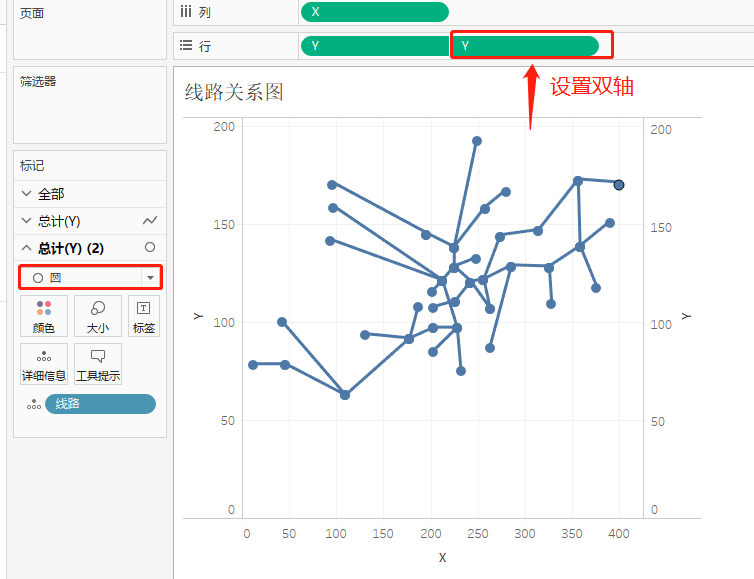

5、设置第二个「Y」为双轴；

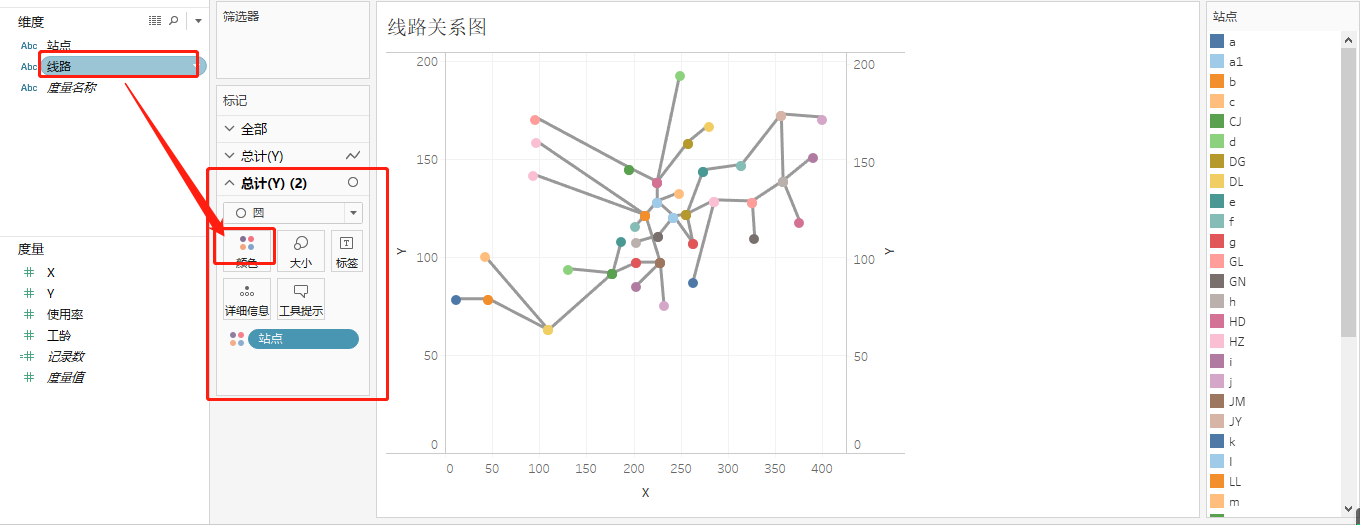

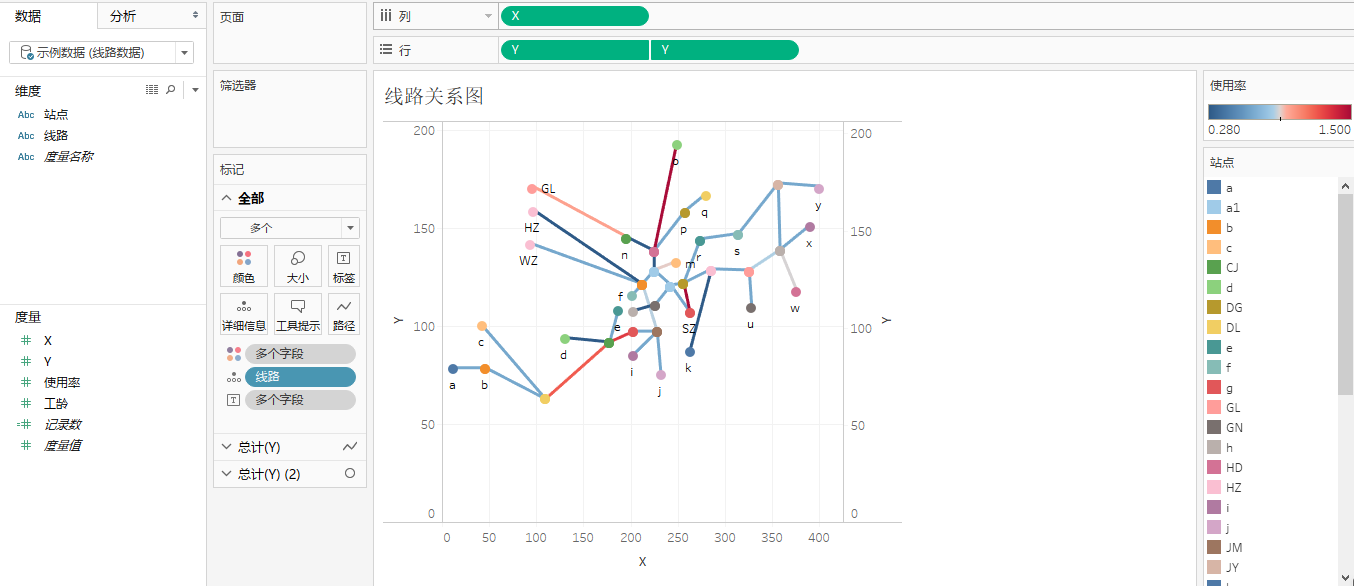

6、拖拽维度「站点」到第二个标签的颜色中；

7、拖拽度量「使用率」到第一个标签的颜色中；

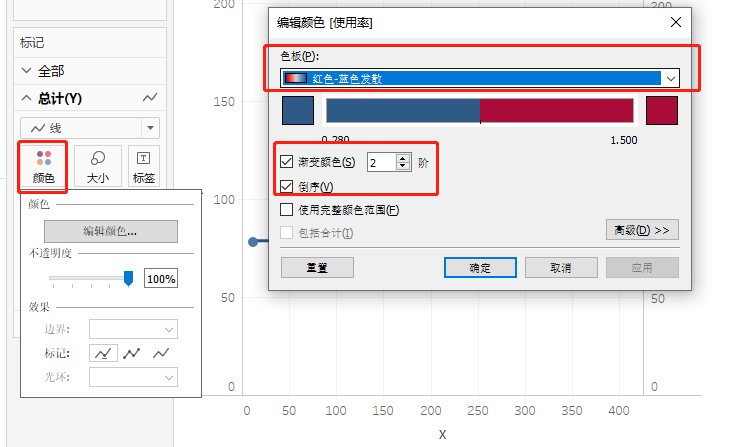

8、修改「使用率」的颜色为红蓝发散，2 阶，倒序。
