手把手教你 Tableau 绘制折线图（四）

手把手教你 Tableau 绘制折线图

折线图是将整个视图中的各个数据点连接起来，通常用于显示数据随着时间变化的趋势，或者预测未来的值。

绘制电影数量变化折线图

数据展示

操作步骤

1、对「上映时间」进行格式转换；可以参考 Tableau 数据处理之数据格式转换

2、把维度「上映时间」拖拽到列功能区；

2、把度量「记录数」拖拽到列行能区；

3、拖拽「记录数」到标记卡的标签上；

4、右键 null 排除 null 值数据；

5、右击最大值为其添加注释，选择标记。

双轴折线图

绘制 2015 年电影数量和票房变化折线图

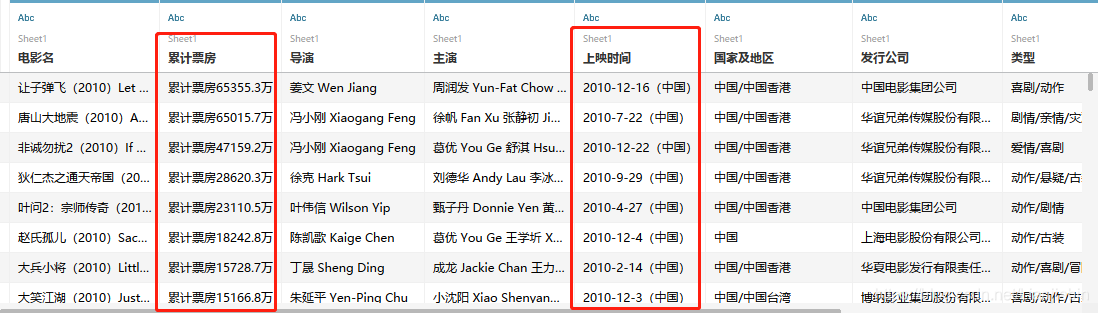

数据展示

操作步骤

1、对累计票房进行拆分，并重命名为「累计票房（万）」，参考 Tableau 数据处理之快速数据拆分；

2、修改上映时间为日期格式，参考Tableau 数据处理之数据格式转换；

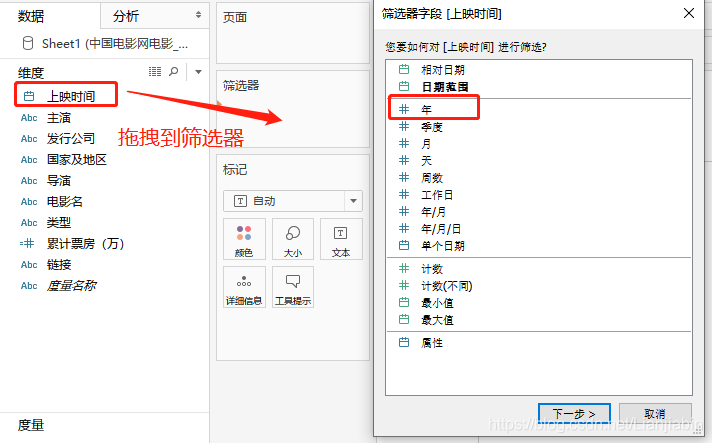

3、拖拽维度「上映时间」到筛选器，选择「年」，只勾选 2015 年；

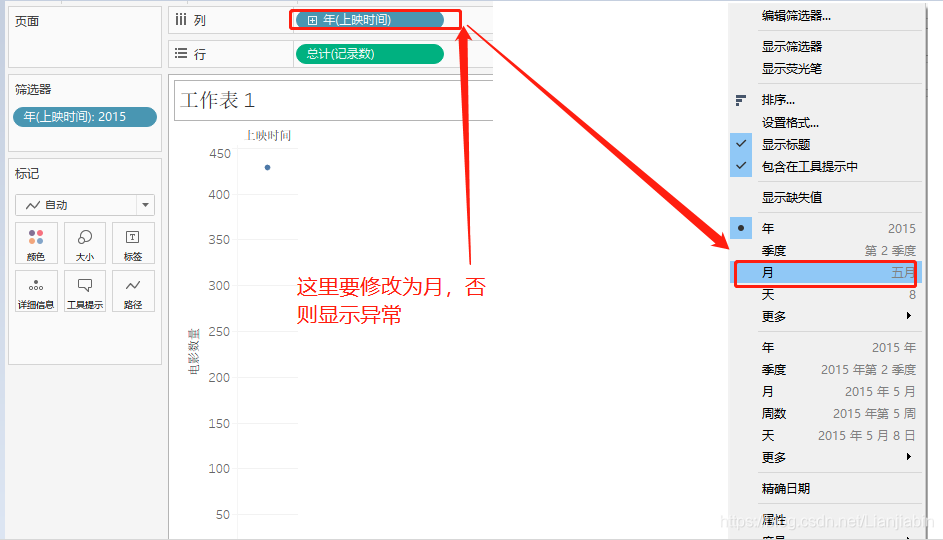

4、拖拽维度「上映时间」到列功能区，右击修改为“月”（不修改则只显示一个数据）；

5、绘制 2015 年电影数量变化折线图，并显示标签；

6、拖拽维度「累计票房（万）」到度量窗口，此时「累计票房（万）」为度量；

7、拖拽度量「累计票房（万）」到行功能区，出现双轴；

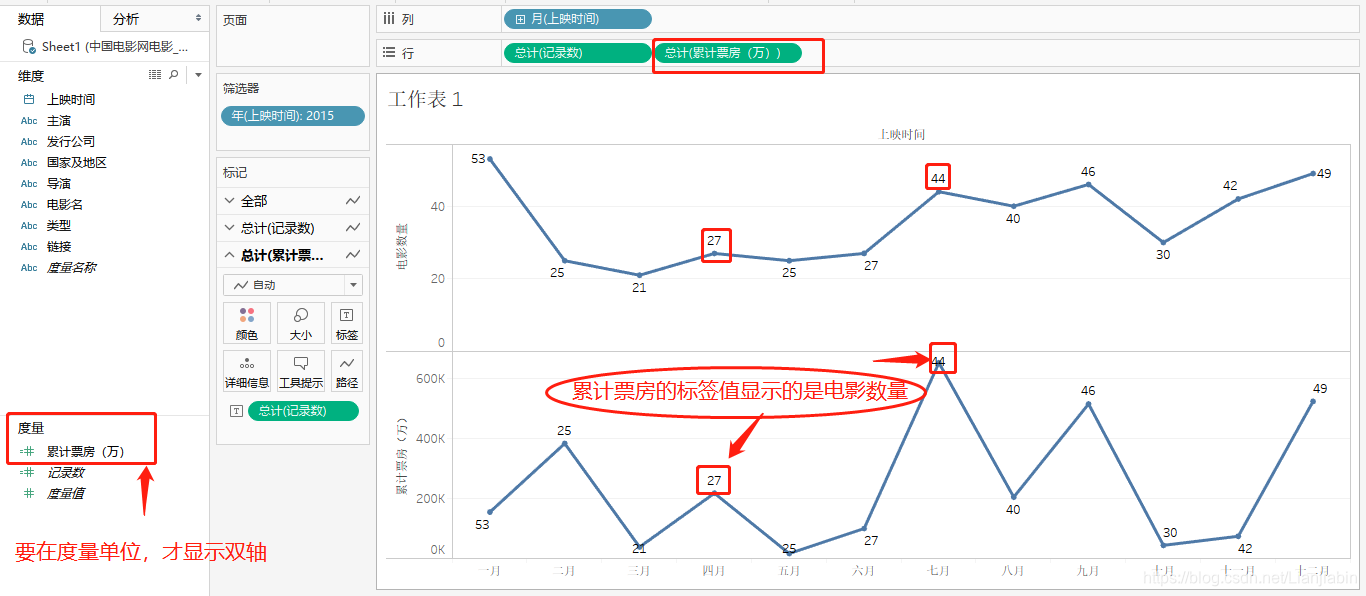

8、拖拽度量「累计票房（万）」到标记“总计（累计票房（万））”的标签上；

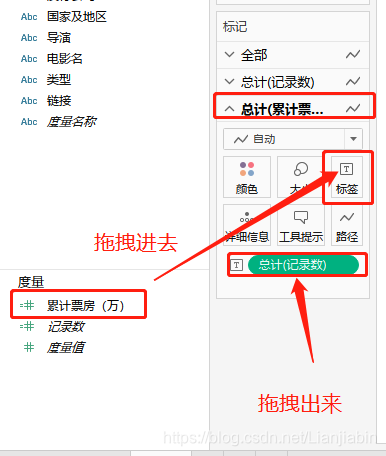

9、把标签「总计（记录数）」“总计（累计票房（万））”的标记窗口拖拽出去，标签显示正常，

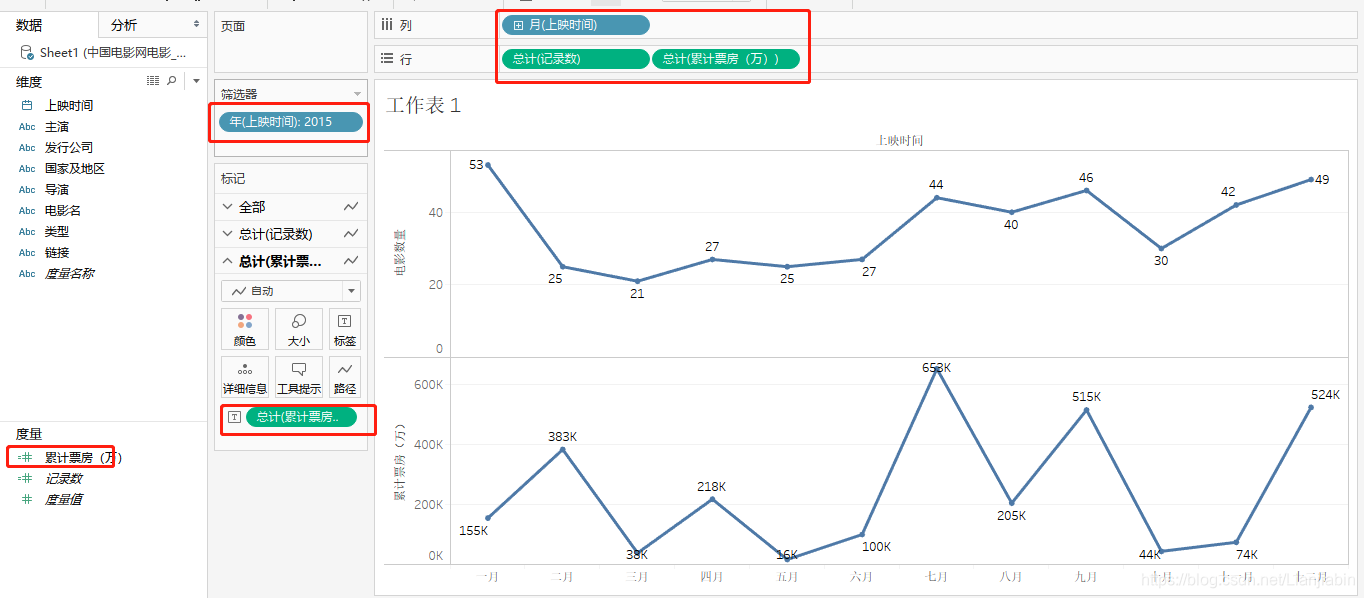

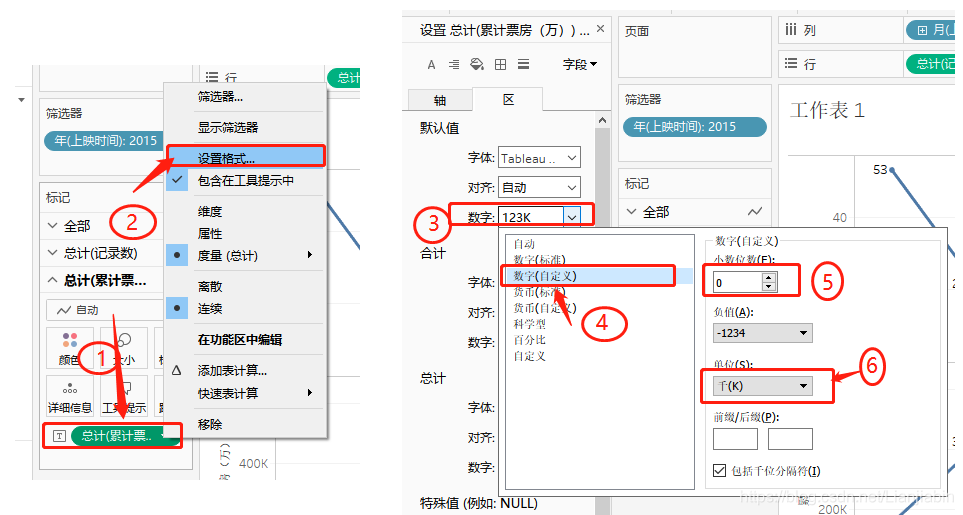

10、右键标记中的标签，点击设置格式，修改标签值显示格式。

注意
「上映日期」默认是按照“年”进行聚合的，我们需要修改为“月”，图表才会显示正常。

双轴折线图引申

步骤

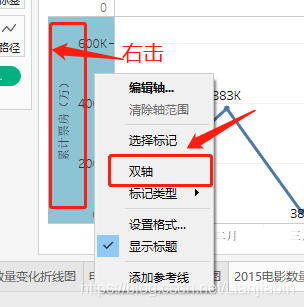

1、在上图中右击坐标轴「累计票房（万）」，选择双轴。

标记窗口详解

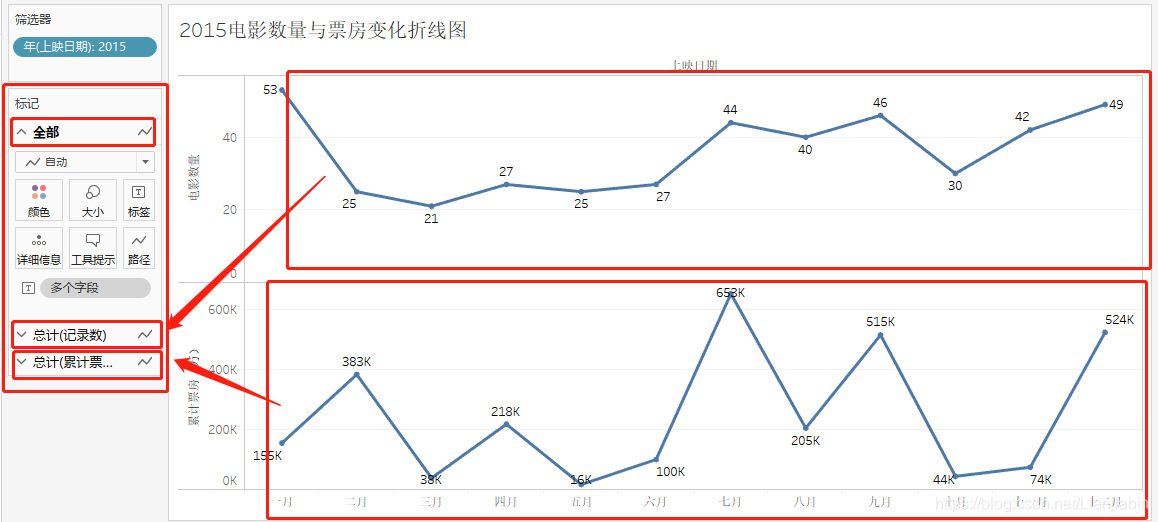

以上图为例，我们可以清晰的看到「标记」中有 3 个窗口，分别为全部、总计（记录数）、总计（累计票房（万）），不同的标记窗口对应着不同的轴的折线图。

• 全部：两个折线图会同时修改
• 总计（记录数）：只修改电影数量变化折线图（上）
• 总计（累计票房（万））：只修改累计票房变化折线图（下）

我们在绘制双轴图时要选择对应的标记窗口。
