【PCB】Altium Designer 中(Via过孔)(文本string)(走线Linear Dimension)等项目修改默认设置

最新推荐文章于 2025-03-05 16:24:17 发布
最新推荐文章于 2025-03-05 16:24:17 发布
阅读量2.2k 收藏 6
点赞数 2
分类专栏： PCB 文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/LiangWF22/article/details/122524041
版权

修改步骤

1、打开AD软件

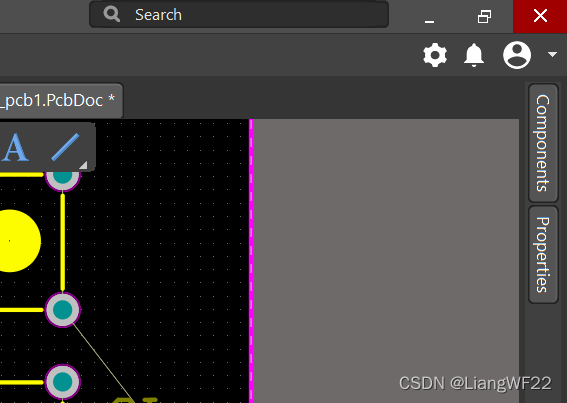

2、进入PCB，点击右上方的“齿轮”设置按钮

如下如所示：
在这里插入图片描述

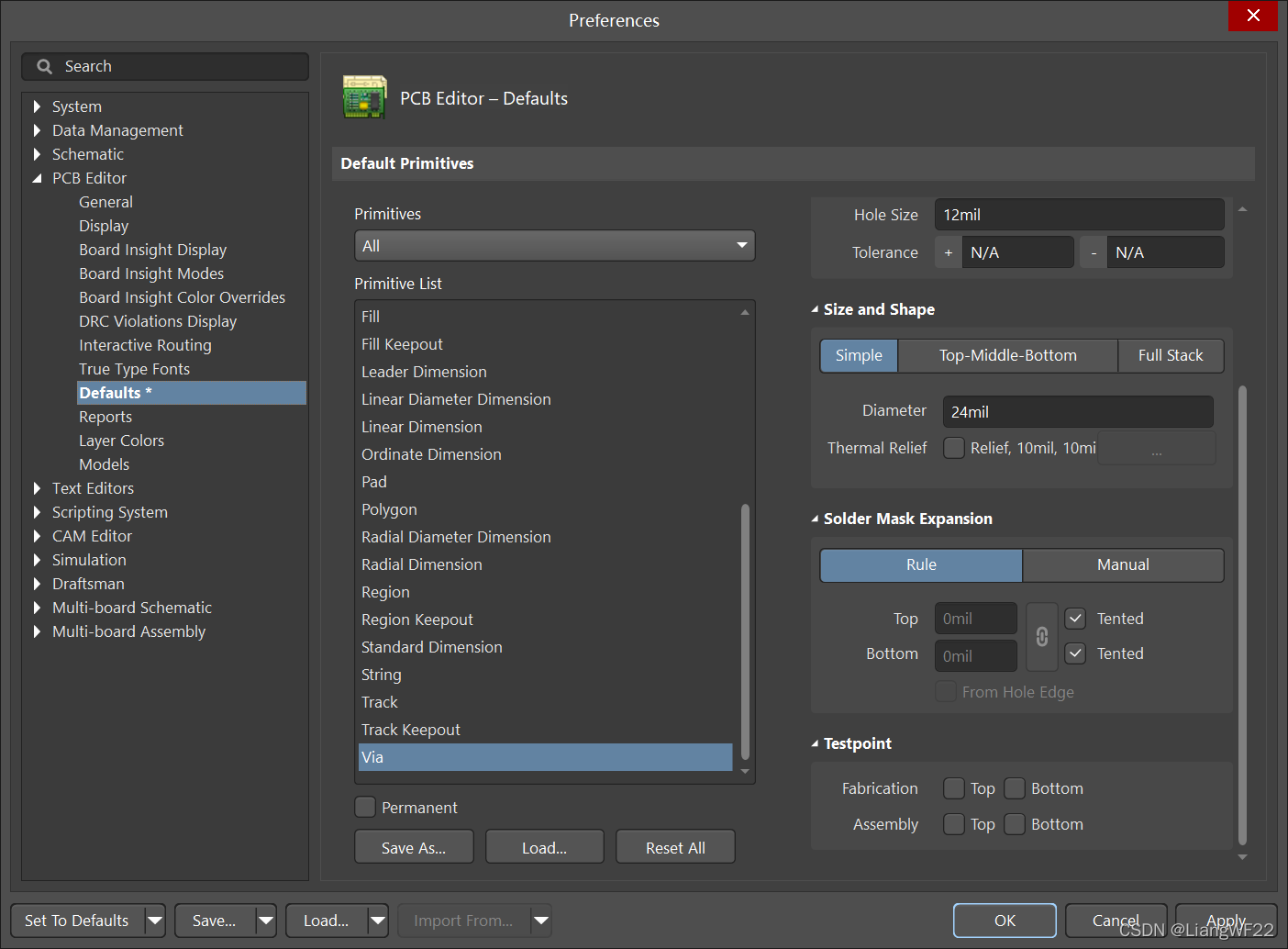

3、在PCB Editor下Defaults里面修改

比如修改过孔默认没有阻焊，在Via项目里面把两个Tented取消选择即可。
在这里插入图片描述
