OSPF单区域和多区域

OSPF路由协议

• 思科OSPF单区域的配置

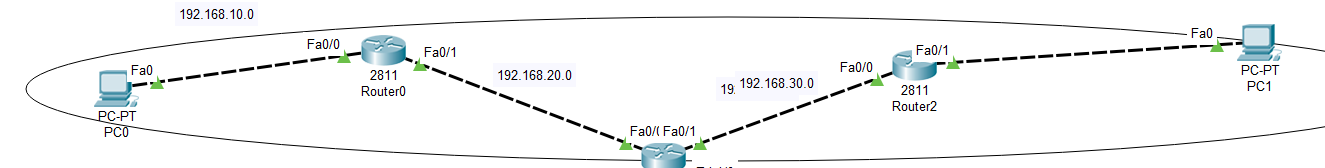

  • 拓扑图：

    •

  • 1、配置节点IP地址
    • R0：
      • enable
      • conf t
      • interface f0/0
      • no shutdown
      • ip address 192.168.10.1 255.255.255.0
      • interface f0/1
      • no shutdown
      • ip address 192.168.20.1 255.255.255.0
      • (其他节点相同)
  • 2、配置路由协议OSPF
    • R0：
      • Router(config)#router ospf 1
      • Router(config-router)#network 192.168.10.0 0.0.0.255 area 0
      • Router(config-router)#network 192.168.20.0 0.0.0.255 area 0
      • （其他同理）
  • 3、给PC配置IP
• OSPF多区域
  • 区域分类：
    • Area 0:骨干区域
    • Area 非0：非骨干区域
  • 区域架构：所有的非骨干区域必须与骨干区域相邻

    •

  • 骨干区域的角色：就相当于交通枢纽。负责不同非骨干区域之间的流量转发。
  • 注意：区域与区域之间是由路由器做分隔的
• 思科OSPF多区域配置

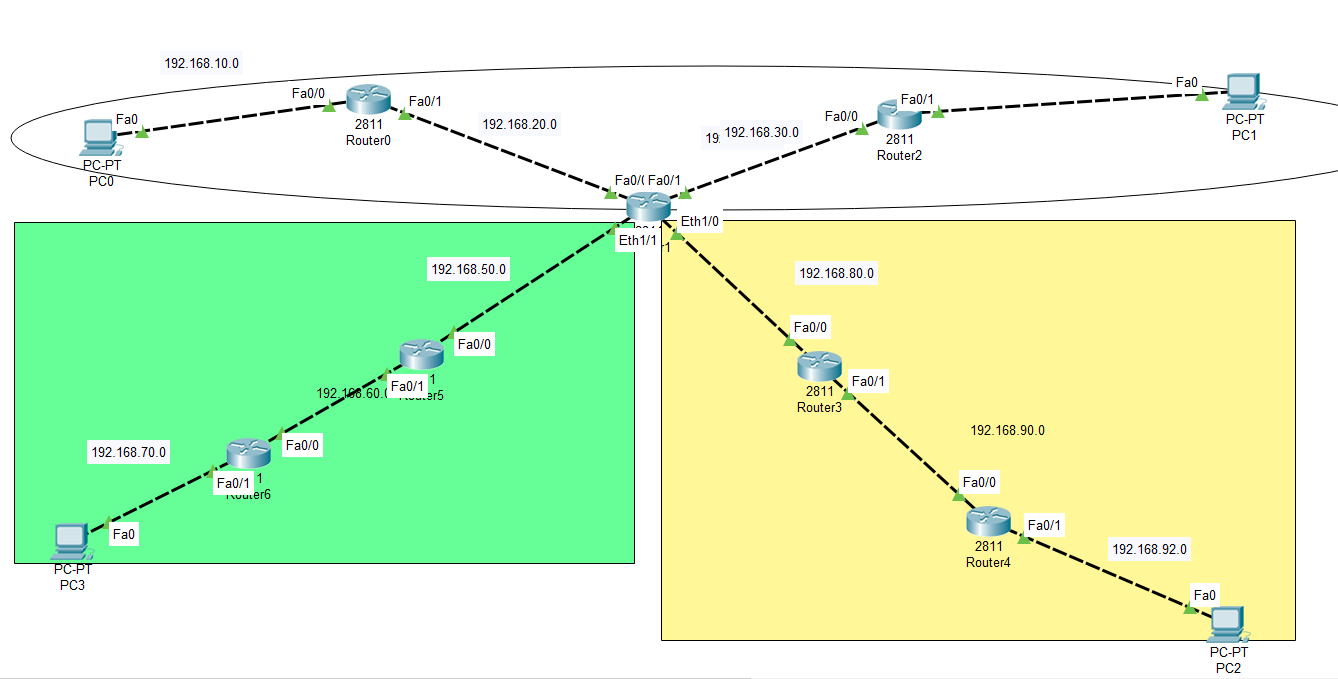

  • 拓扑图：

    •

  • 区域10配置（绿色）
    • 1、配置节点IP
      • 与单区域相同
    • 2、配置路由协议OSPF
      • R5:
        • Router#conf t
        • Router(config)#router ospf 1
        • Router(config-router)#network192.168.60.0 0.0.0.255 area 10
        • Router(config-router)#network192.168.70.0 0.0.0.255 area 10
      • R6:(与R5同理)
      • R1:
        • Router(config)#router ospf 1
        • Router(config-router)#network192.168.50.0 0.0.0.255 area 10
• 华为OSPF配置

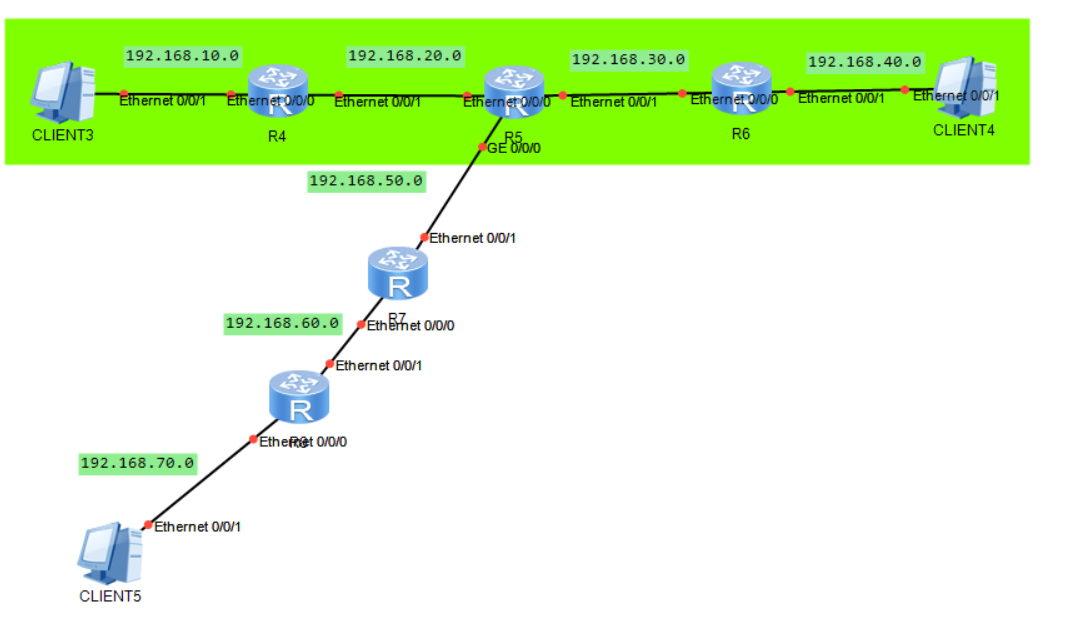

  • 拓扑图

    •

  • 单区域配置
    • OSPF router-id,每个路由器都有一个router-id,router-id其实就是一个IP地址，并且所有router-id不能重复。其实就是一个身份证
    • R4:
      • [Huawei]int e0/0/0
      • [Huawei-Ethernet0/0/0]ip add 192.168.10.1 24
      • [Huawei-Ethernet0/0/0]quit
      • [Huawei]int e0/0/1
      • [Huawei-Ethernet0/0/1]ip add 192.168.20.1 24
      • [Huawei-Ethernet0/0/1]quit
      • [Huawei]ospf 1 router-id 11.1.1.1
      • [Huawei-ospf-1]area 0
      • [Huawei-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255
      • [Huawei-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255
    • R5:
      • [Huawei]int e0/0/0
      • [Huawei-Ethernet0/0/0]ip add 192.168.20.2 24
      • [Huawei-Ethernet0/0/0]quit
      • [Huawei]int e0/0/1
      • [Huawei-Ethernet0/0/1]ip add 192.168.30.1 24
      • [Huawei-Ethernet0/0/1]quit
      • [Huawei]ospf 1 router-id 11.1.1.2
      • [Huawei-ospf-1]area 0
      • [Huawei-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255
      • [Huawei-ospf-1-area-0.0.0.0]network 192.168.30.0 0.0.0.255
    • R6:
      • [Huawei]int e0/0/1
      • [Huawei-Ethernet0/0/1]ip add 192.168.40.1 24
      • [Huawei-Ethernet0/0/1]quit
      • [Huawei]int e0/0/0
      • [Huawei-Ethernet0/0/0]ip add 192.168.30.2 24
      • [Huawei-Ethernet0/0/0]quit
      • [Huawei]ospf 1 router-id 11.1.1.3
      • [Huawei-ospf-1]area 0
      • [Huawei-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255
      • [Huawei-ospf-1-area-0.0.0.0]network 192.168.30.0 0.0.0.255
  • 多区域配置
    • R5:
      • [Huawei]interface GigabitEthernet0/0/0
      • [Huawei-GigabitEthernet0/0/0]ip add 192168.50.1 255.255.255.0
      • [Huawei]ospf 1 router-id 11.1.1.4
      • [Huawei-ospf-1]area 10
      • [Huawei-ospf-1-area-0.0.0.10]network 192.168.50.0 0.0.0.255
    • R7:
      • [Huawei]int e0/0/1
      • [Huawei-Ethernet0/0/1]ip add 192.168.50.2 24
      • [Huawei-Ethernet0/0/1]quit
      • [Huawei]int e0/0/0
      • [Huawei-Ethernet0/0/0]ip add 192.168.60.1 24
      • [Huawei-Ethernet0/0/0]quit
      • [Huawei]ospf 1 router-id 11.1.1.5
      • [Huawei-ospf-1]area 10
      • [Huawei-ospf-1-area-0.0.0.10]network 192.168.50.0 0.0.0.255
      • [Huawei-ospf-1-area-0.0.0.10]network 192.168.60.0 0.0.0.255
    • R8:
      • [Huawei]int e0/0/1
      • [Huawei-Ethernet0/0/1]ip add 192.168.60.2 24
      • [Huawei-Ethernet0/0/1]quit
      • [Huawei]int e0/0/0
      • [Huawei-Ethernet0/0/0]ip add 192.168.70.1 24
      • [Huawei-Ethernet0/0/0]quit
      • [Huawei]ospf 1 router-id 11.1.1.6
      • [Huawei-ospf-1]area 10
      • [Huawei-ospf-1-area-0.0.0.10]network 192.168.60.0 0.0.0.255
      • [Huawei-ospf-1-area-0.0.0.10]network 192.168.70.0 0.0.0.255
