复现BNN-PYNQ工程的环境搭建-win10安装VMware虚拟机

是为了复现Xilinx PYNQ板子的BNN-PYNQ例程的vivado工程，咨询了很多前辈和查询了网上资料，用Windows也可以复现，但是需要修改tcl脚本的指令，（不知道有没有人成功在Windows系统下面复现，网上并没有大佬分享过复现的方法）这个难度也太高了，所以最终决定在我的Windows10 64位 联想IdeaPad310笔记本上安装Linux虚拟机了
先放一个具体如何复现该工程的博文重建PYNQ.io上提供的BNN工程，本篇讲的是前期工作：如何搭建环境。

安装虚拟机

安装的版本很重要，并不是越新越好，我第一次装了最新版本的ubantu20，朋友说他试过了使用ubantu18复现例程，问题很多，估计ubantu20就更不行了，所以我重新安装了。 VMware的版本无所谓。
我装的是VMware 15.5pro+ubantu16.04
这篇博客里面给出了安装方法安装linux虚拟机，但也有几个步骤需要修改：
3.2.7 处理器配置，根据电脑的情况选择分配到虚拟机的处理器数量，我按它默认的来的。处理器数量1，内核数量2。

3.2.8 内存设置，需要根据电脑磁盘可用的容量设置“此虚拟机的内存”，建议和成功复现工程的博主一样设置成4GB内存 100GB硬盘。我刚开始设置的20GB硬盘，但是光一个Vivado就30+GB了，所以后来进行了磁盘扩容，磁盘扩容的方法见此博客： https://blog.youkuaiyun.com/m0_43403238/article/details/85480314
（但是我做的时候，发现第三步更新UUID值是不需要的，完成第二步之后，在终端输入df -h就可以看见扩容成功了）：

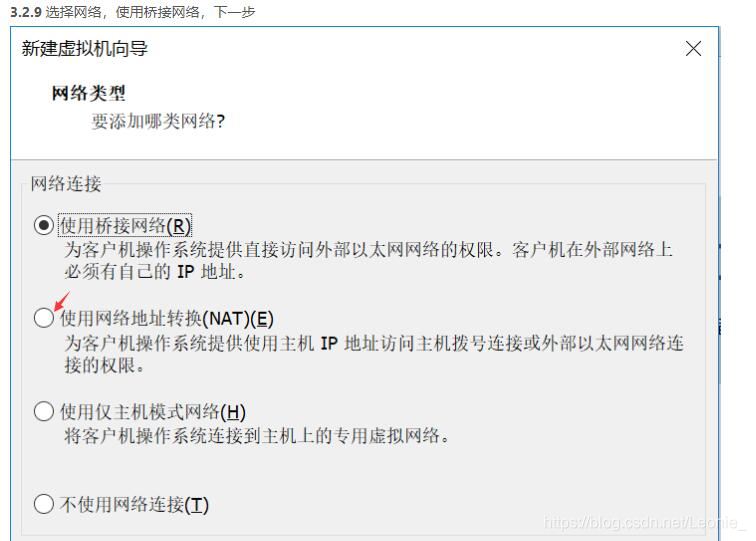

3.2.9 选择网络，应该选择第二个：使用网络地址转换，因为如果选择第一个，意味着虚拟机开机之后还要设置ip地址、网卡等，一般是作为服务机的才选择第一个。而第二个，意味着和物理机使用相同的ip地址，虚拟机开机之后会自动联网了。

安装vivado2018.3

虚拟机和物理机相当于两个独立的系统，在虚拟机里面无法调用物理机上的软件，所以原本在Windows系统装的vivado for windows 是用不了的，得在虚拟机里面再装vivdao：安装博文1：使用web版安装

但是我用上面的方法，总是出现这个问题，retry四五次了都不行。我去Xilinx中文论坛查询了一下，论坛主持人建议换成下载全系统安装包，并且核对md5码（md5码是用来校验安装过程有没有数据损失的）（博文我忘记记录了，自己搜一下：如何在ubantu之中查询文件的md5码），确定正确之后再安装。具体安装方法：安装博文2：使用全系统版安装

最后启动Vivado，我使用的可行方法：

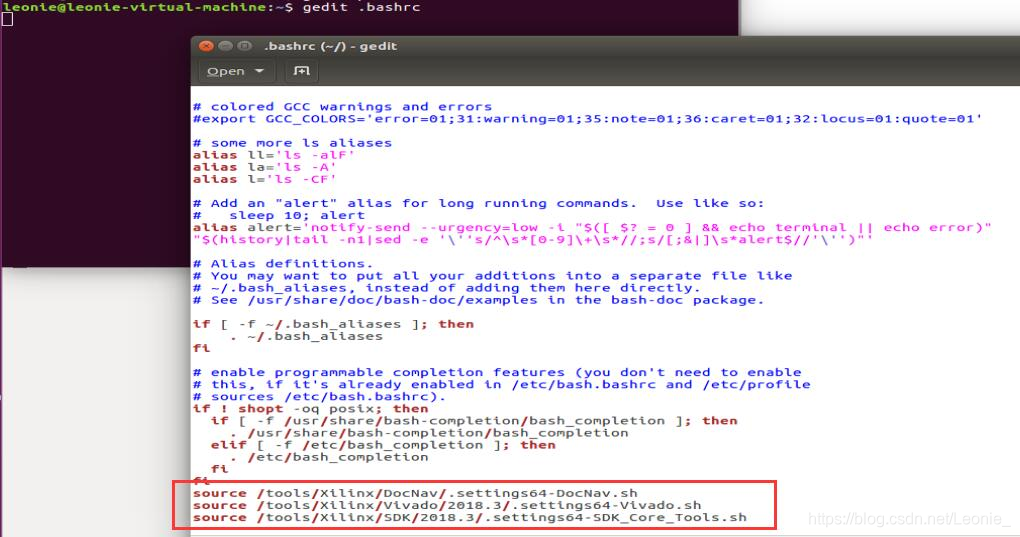

[1].在终端中，输入如下命令，打开.bashrc文件
gedit .bashrc 注意，是gedit 空格.bashrc
[2]将你下载的Xilinx软件路径之下的setting64.sh文件打开，将内容复制并粘贴到bashrc文件末尾，点击save，然后关闭。

[3].关闭终端，并在你想创建vivado工程的目录下，右键打开终端，然后执行：
vivado,即可启动vivado

有的人能够按照第一个博文安装成功，有的人不能，所以建议先按第一个安装（占用内存少），如果出现了download error，再换第二种。

安装过程还需要用到的东西：
Vivado2018.3lisence文件：lisence百度网盘
linux系统解压7z压缩包：linux文件解压方法

TIPS

ubantu16.04界面显示不完全的问题：在使用和安装的过程之中，由于界面显示不完全，有些按钮看不到，有两个解决方法：

• 修改设置

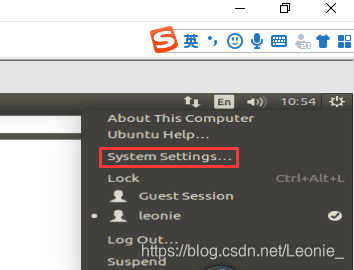

  点击右上角的设置按钮，然后选择system settings

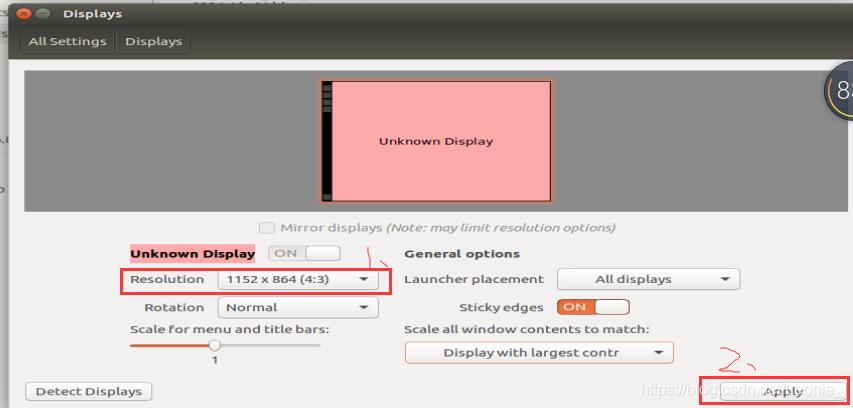

修改Resolution，直到满意，然后apply。我是15.6寸电脑，选择这个1152x864之后就可以看清所有内容

• 手动：按住alt键，使用鼠标左键或者滚轮一点一点地移动界面
