五路由实验报告

要求

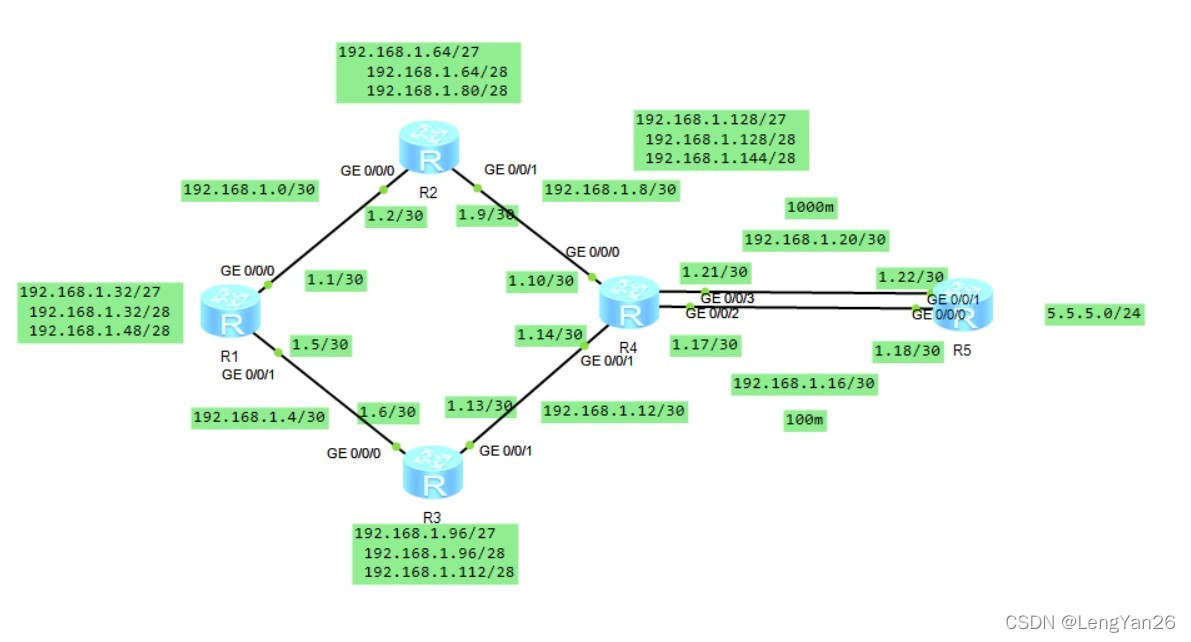

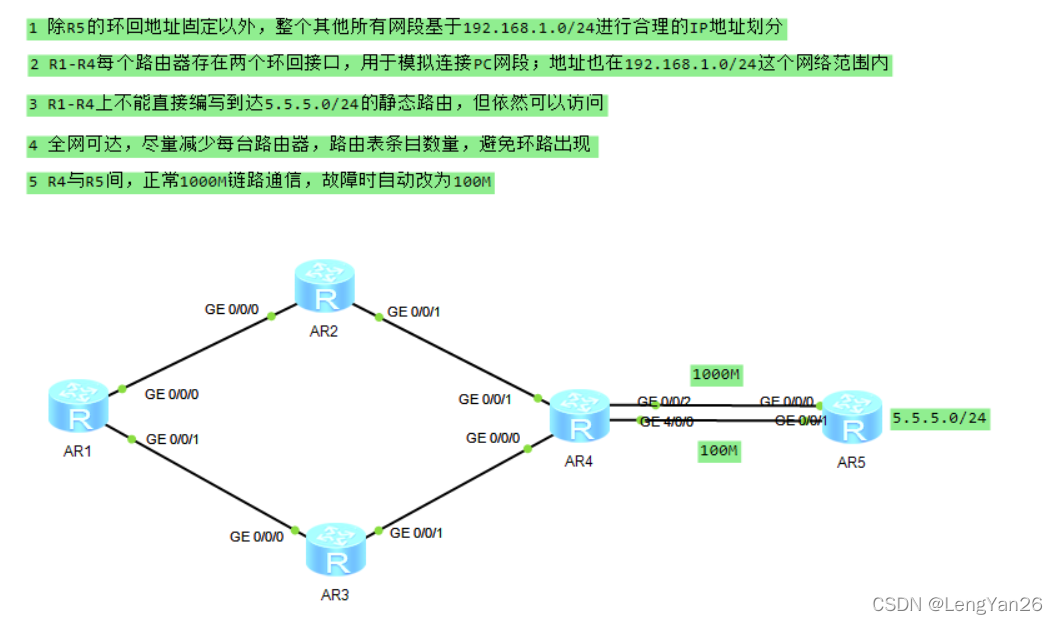

实验拓扑图

步骤

1.确定广播域

2.分配子网

3.配置网关和回环接口

4.配置静态IP

5.配置缺省路由

6.配置空接口

7.配置浮动静态I路由

细节

1.确定广播域：15个---1个已知，14个需要分配

2.分配子网

有2大部分：骨干链路、4个汇总回环接口---借3位

回环接口8个，可以汇总为4个

骨干链路6个

192.168.1.0000 00000/27骨干

    192.168.1.0000 0000/30  0

    192.168.1.0000 0100/30  4

    192.168.1.0000 1000/30  8

    192.168.1.0000 1100/30  12

    192.168.1.0001 0000/30  16

    192.168.1.0001 0100/30  20

R1：192.168.1.0010 0000/27 R1

   192.168.1.0010 0000/28  32

   192.168.1.0011 0000/28  48

R2192.168.1.0100 0000/27 R2

同理

R3：192.168.1.0110 0000/27 R3

同理

R4：192.168.1.1000 0000/27 R4

同理

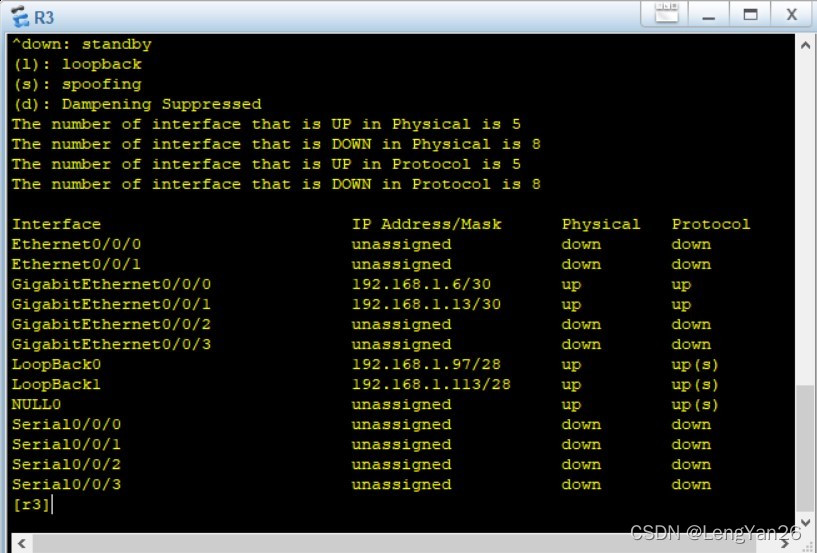

3.配置网关与回环接口

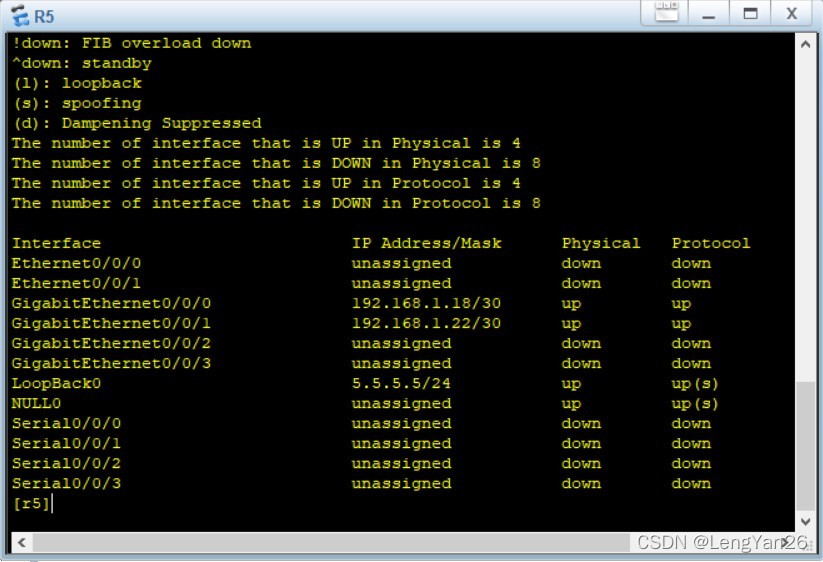

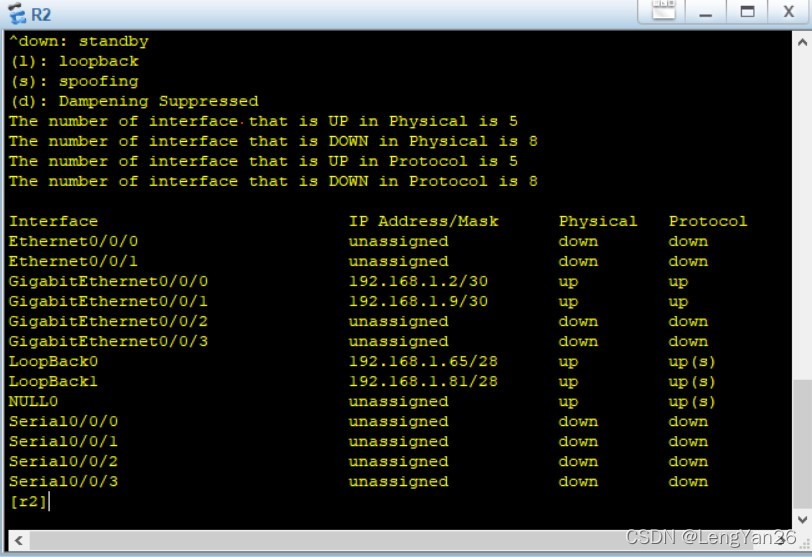

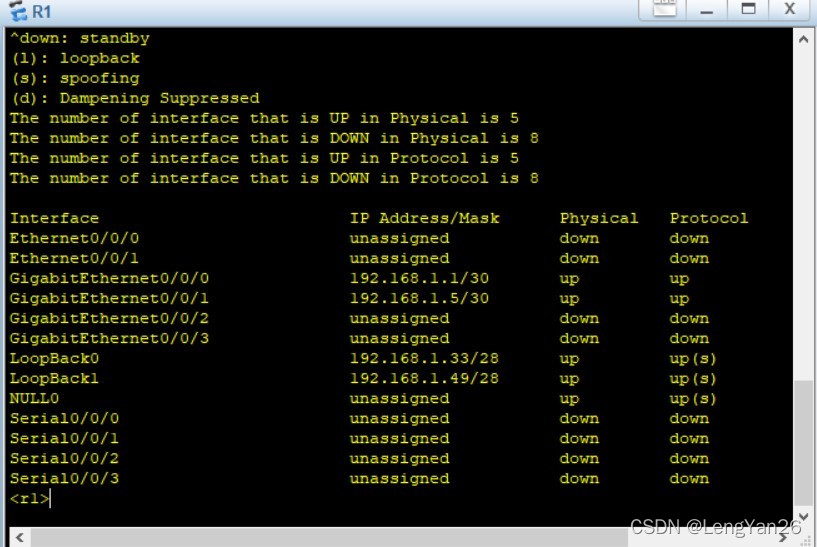

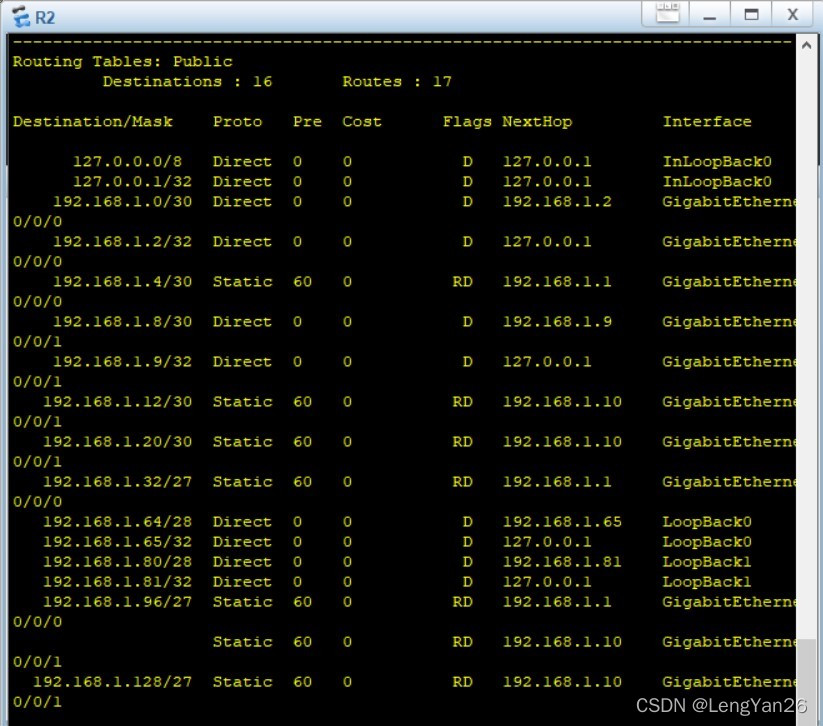

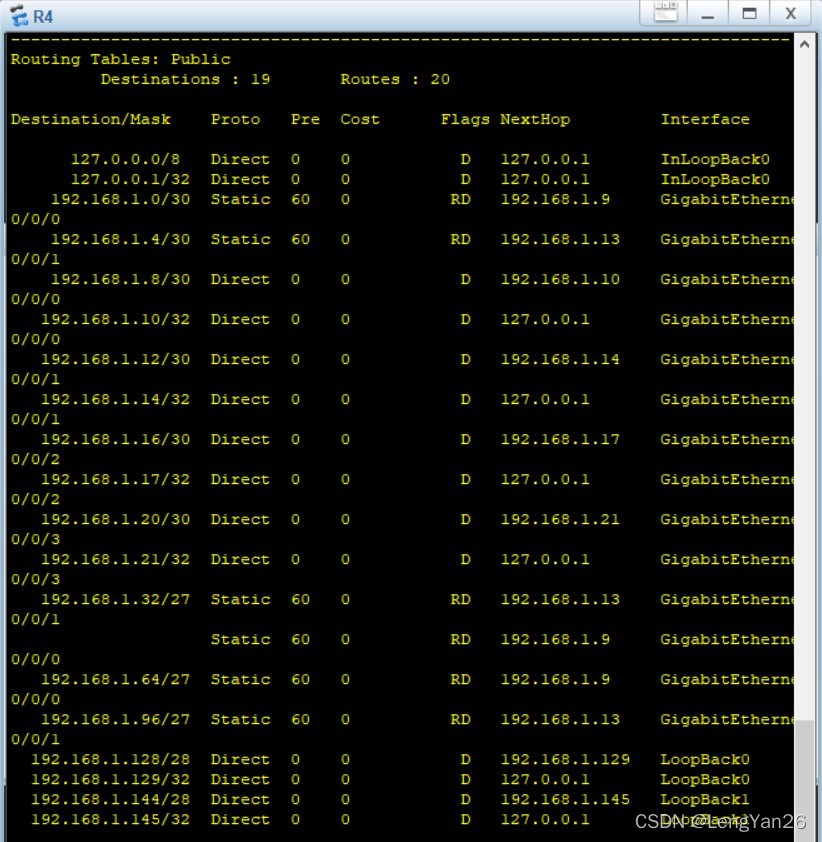

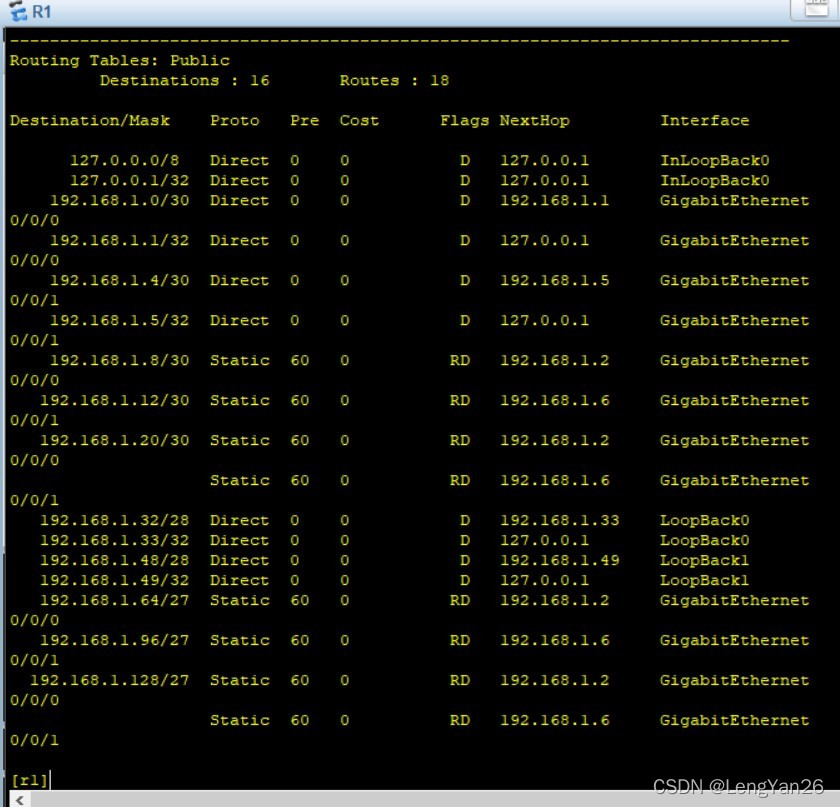

4.配置静态IP

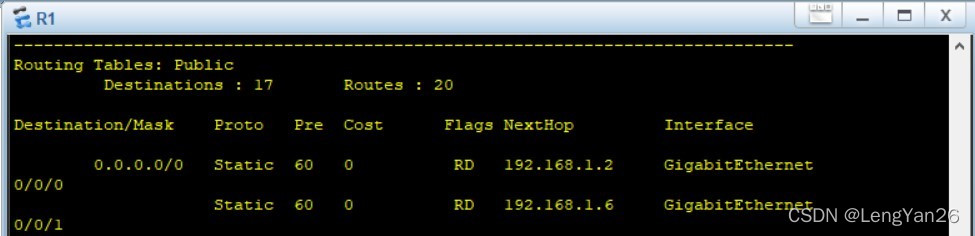

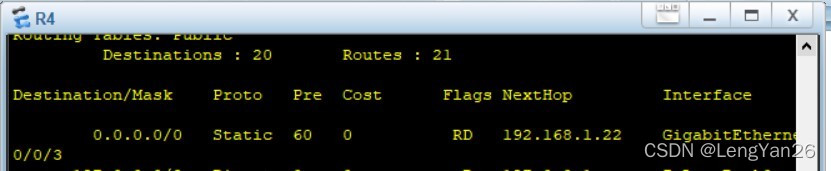

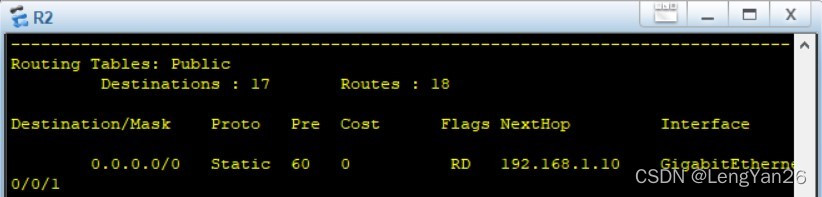

5.配置缺省路由

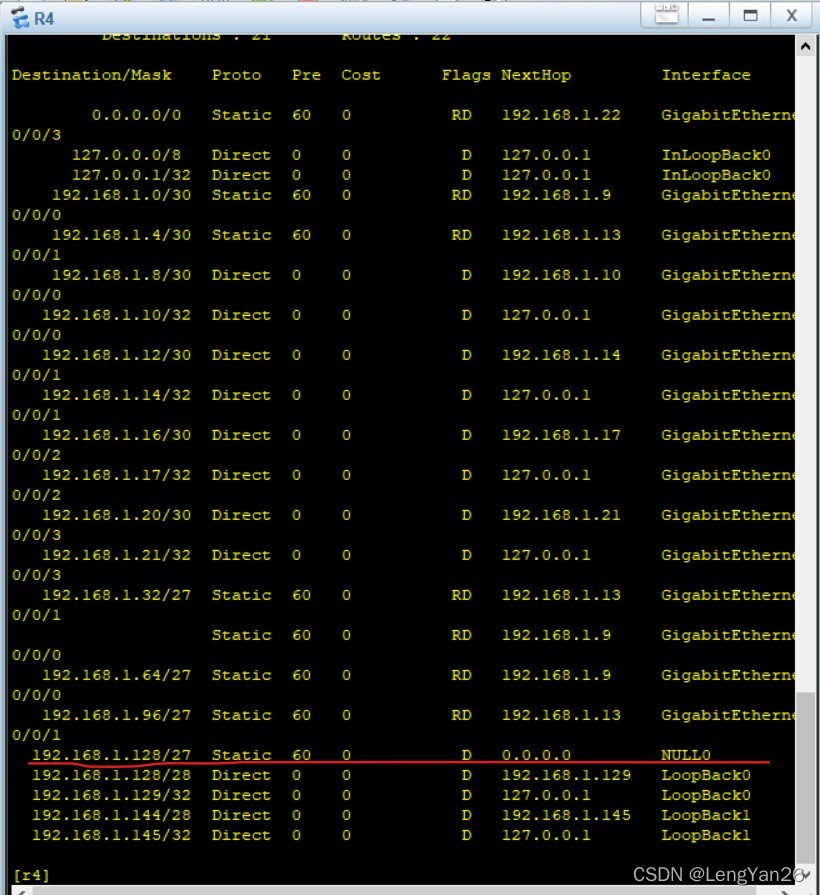

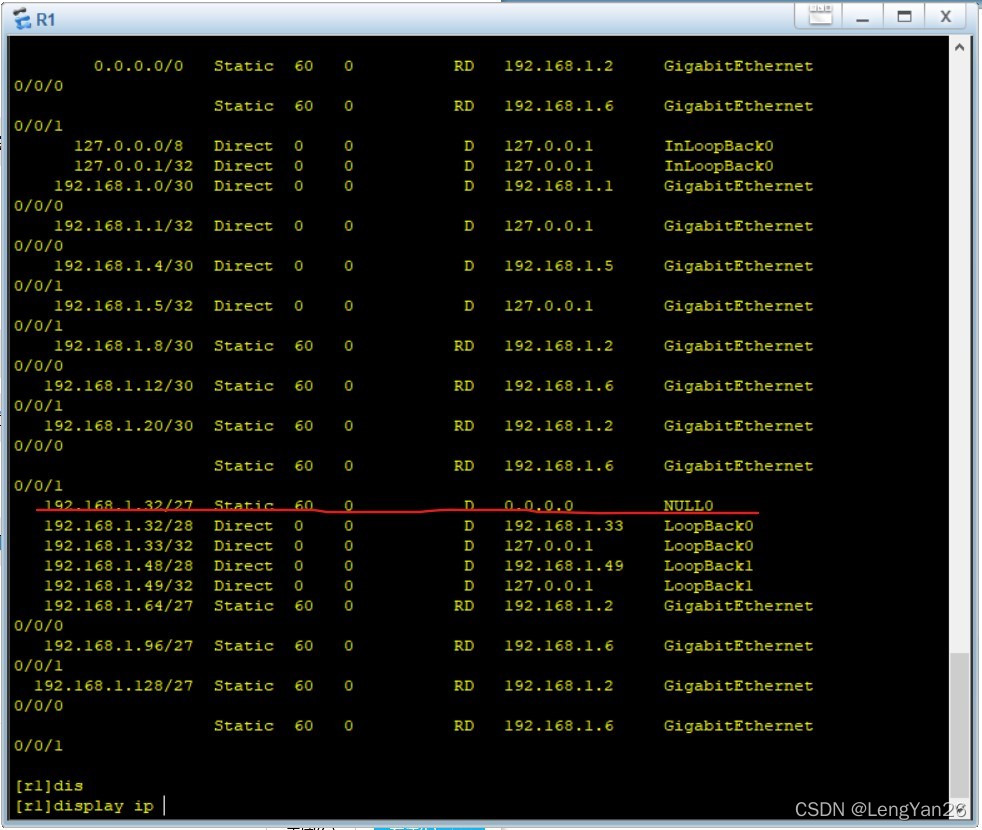

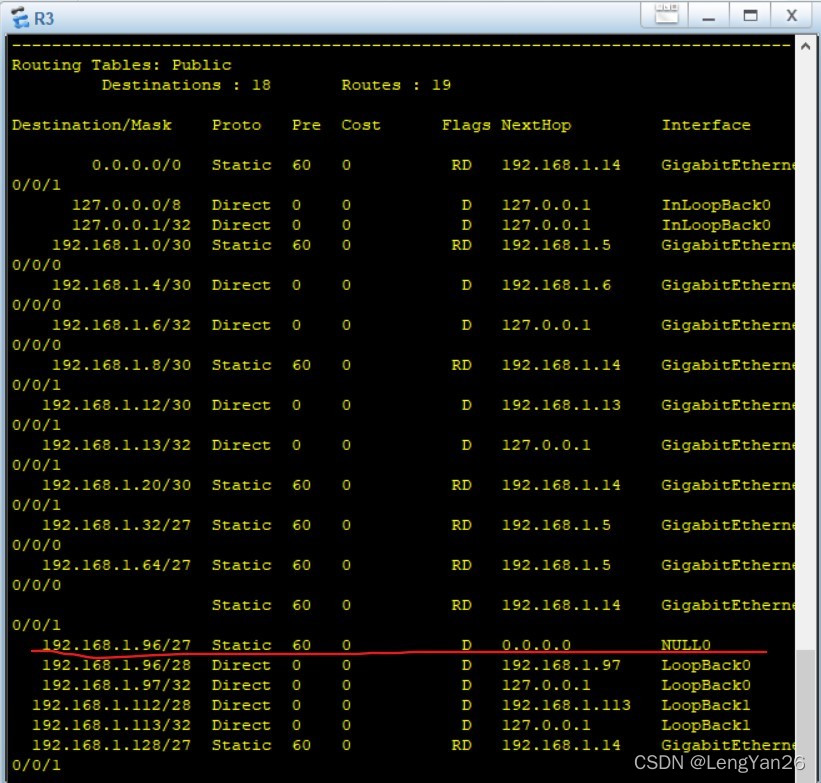

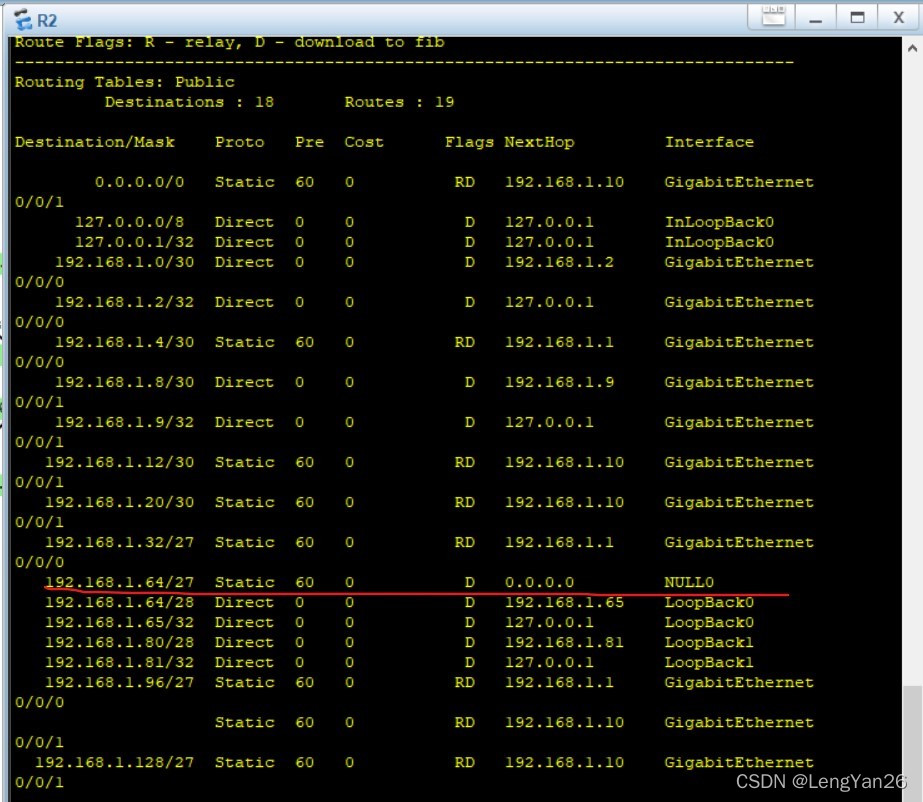

6.配置空接口

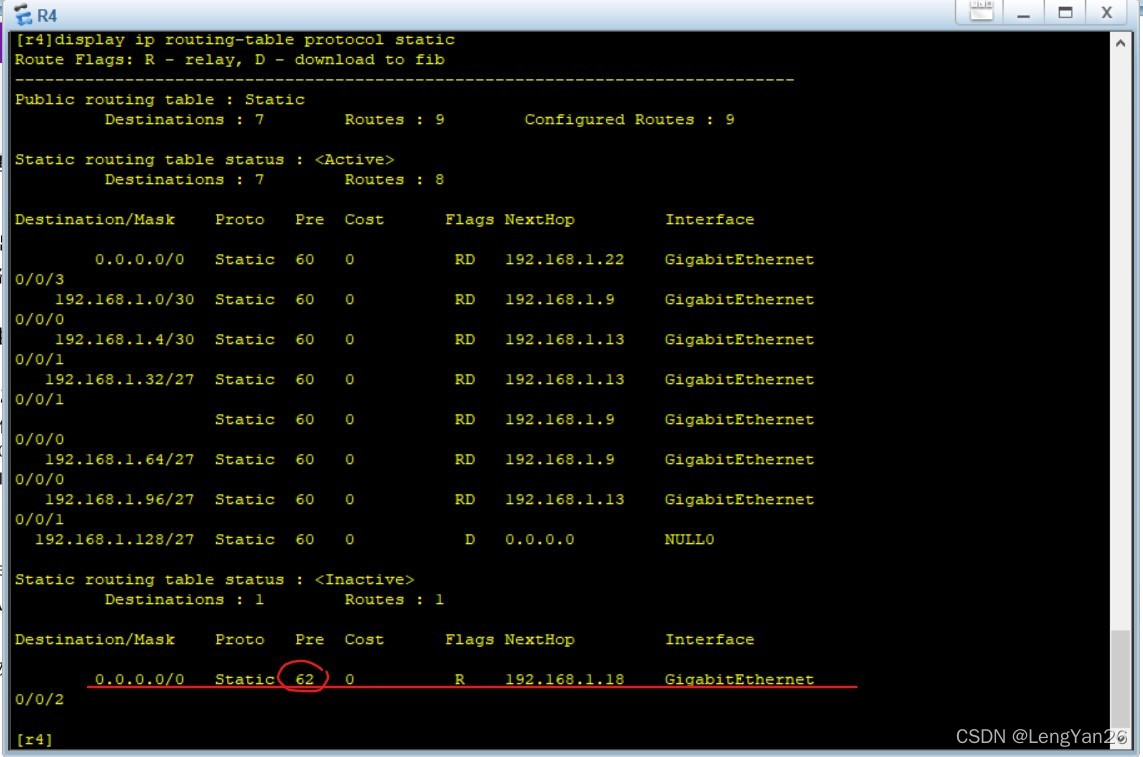

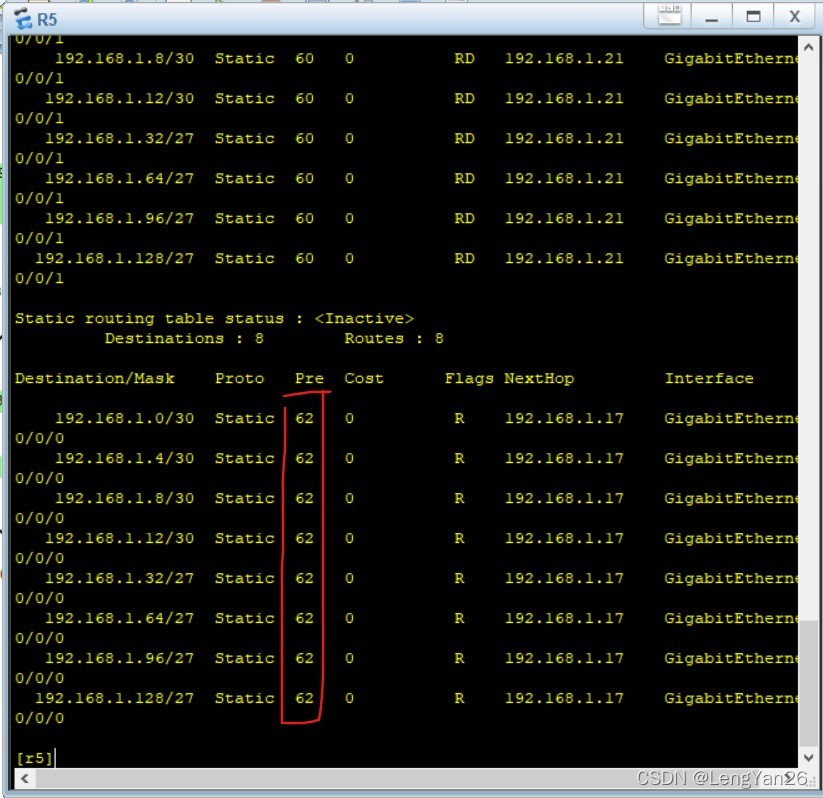

7.配置浮动静态路由

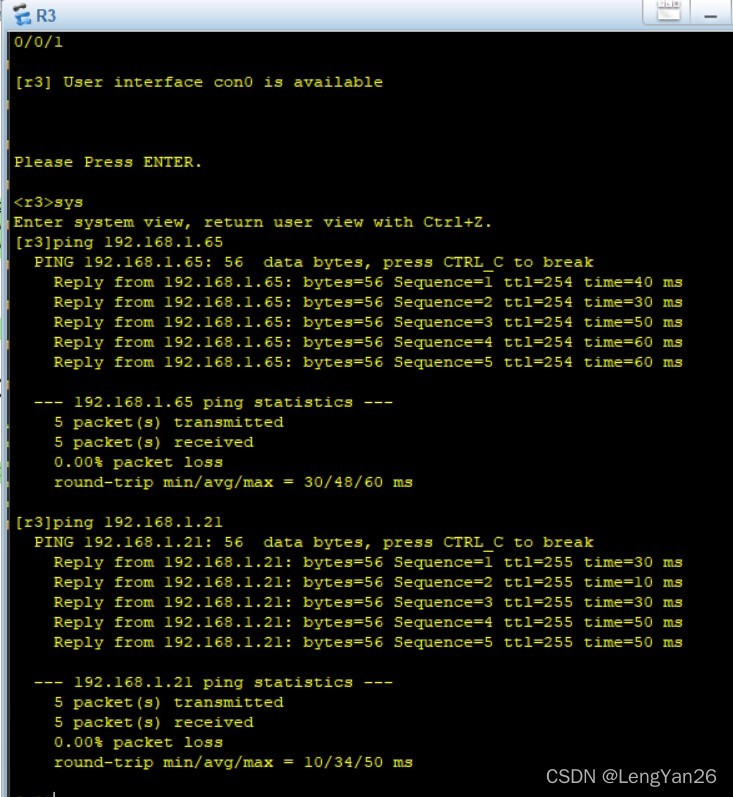

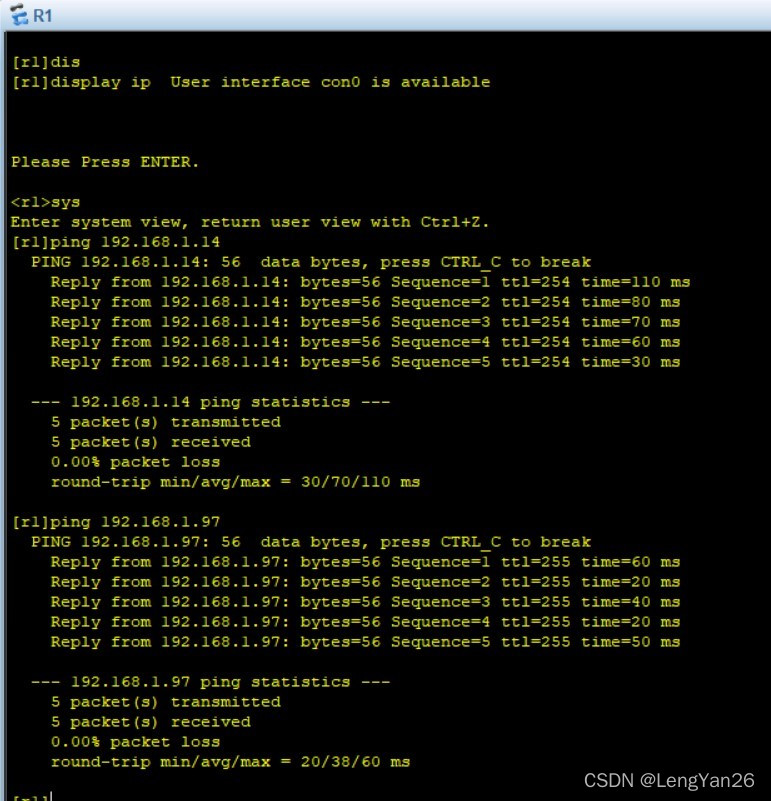

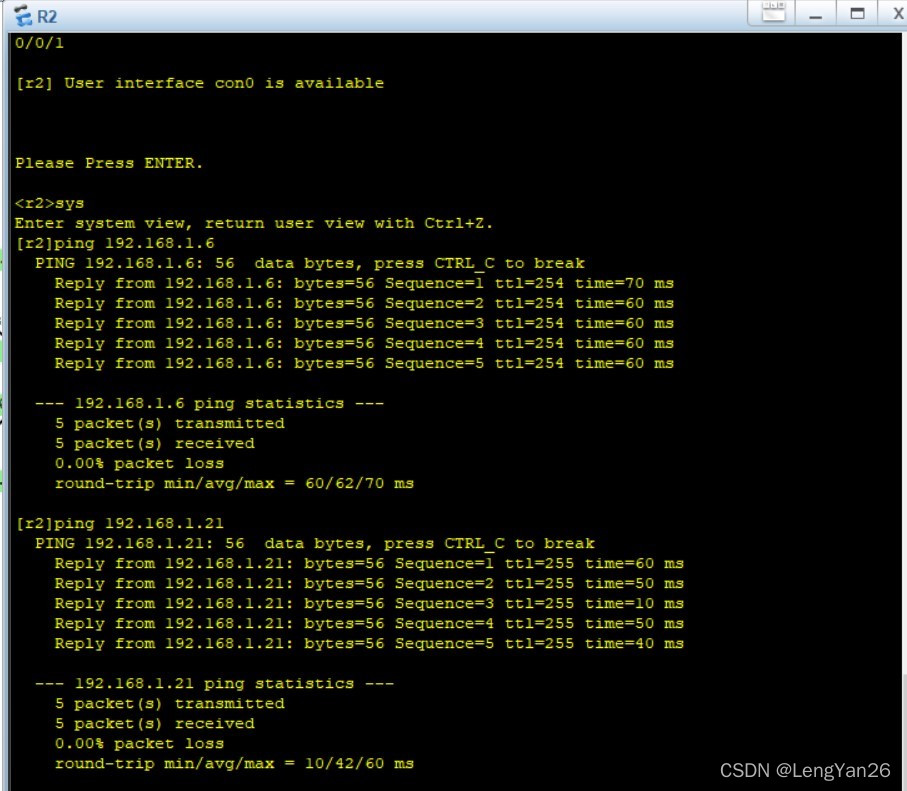

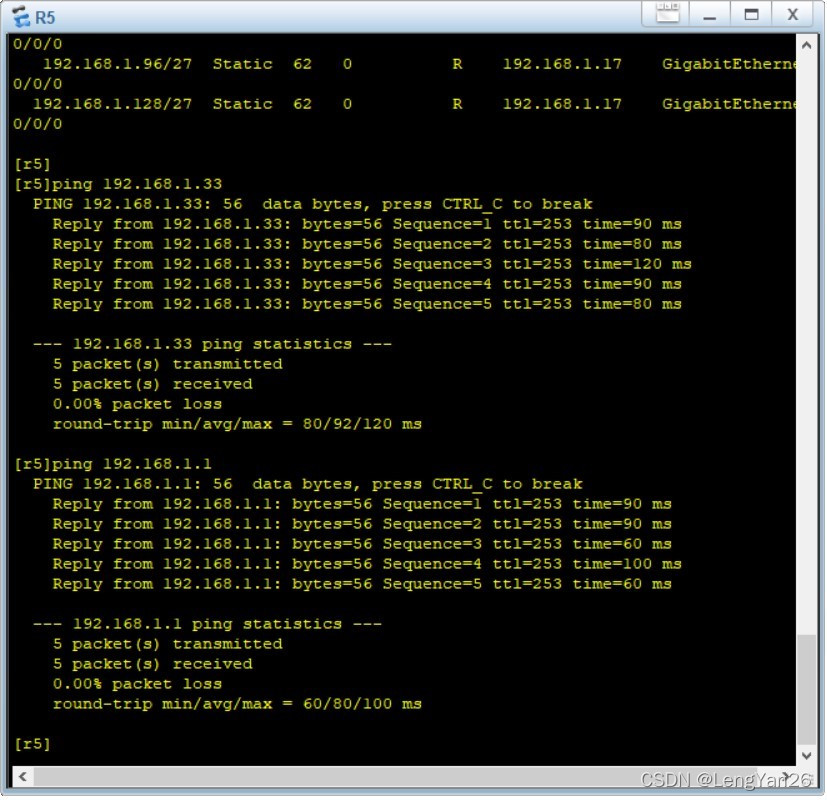

验证结果

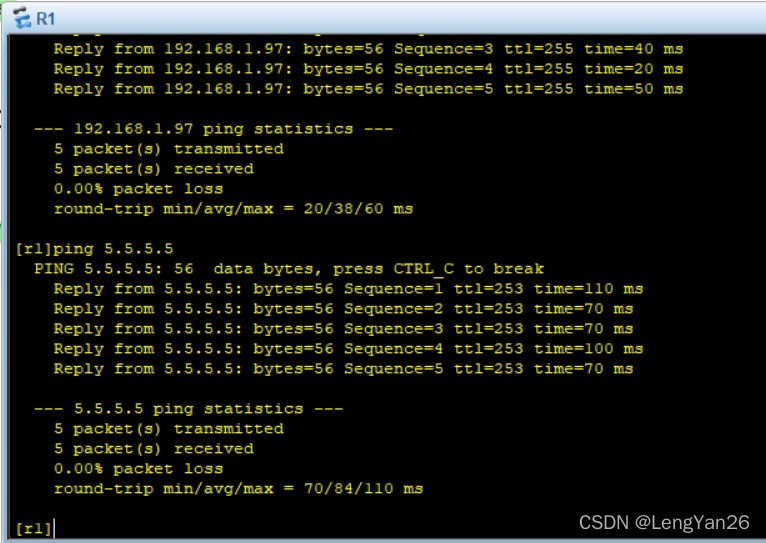

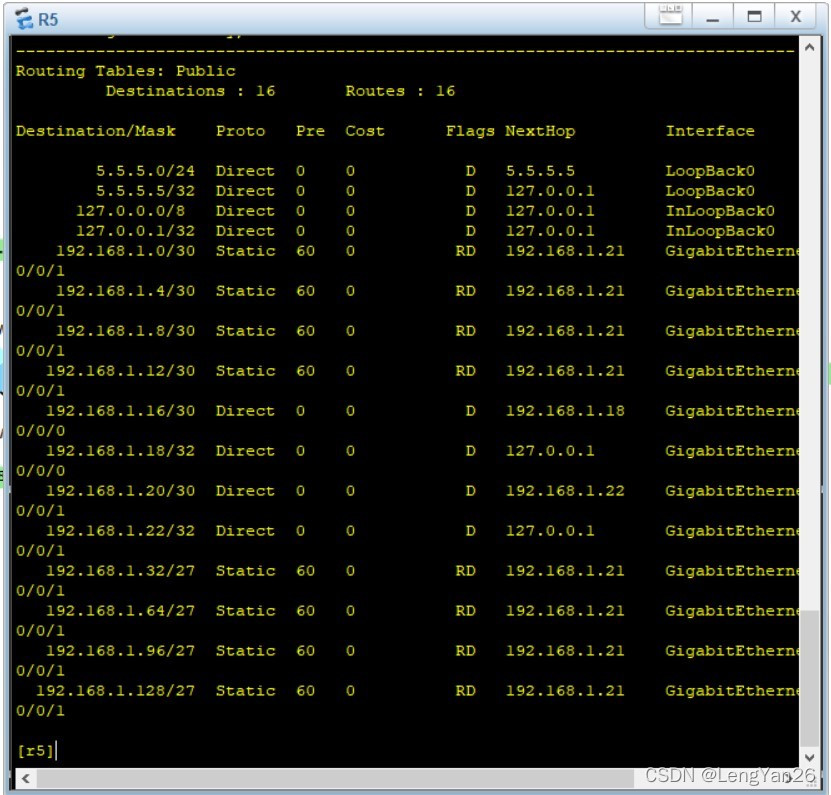

R1 通过缺省路由ping 5.5.5.5

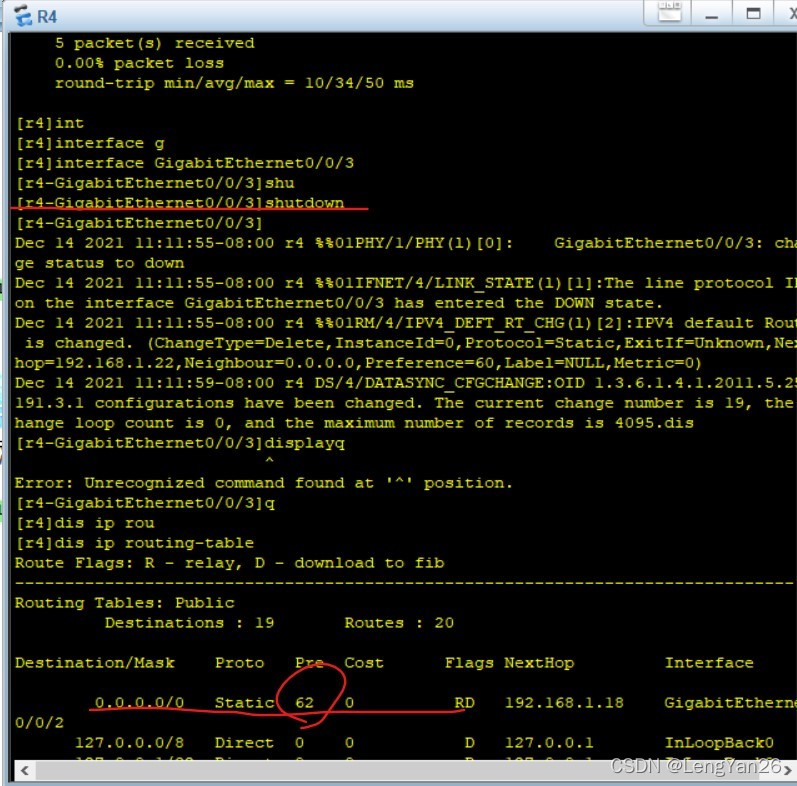

R4关闭1000M路线后，路由使用备用100M路线连接
