17.pgsql中的数据库物理存储结构-分页文件（1）

1.表和索引所使用的页面格式的概述

项指的是存储在一个页面里的独立数据值。在一个表里，一个项是一个行；在一个索引里，一个项是一条索引记录。

每个表和索引都以固定尺寸(通常是 8K ，但也可以在编译时选择其它尺寸)的页面数组存储。在表里，所有页面逻辑上都相同，所以一个特定的项(行)可以存储在任何页面里。

在索引里，第一个页面通常保留为元页面，保存着控制信息，并且依索引访问方法的不同，在索引里可能有不同类型的页面。

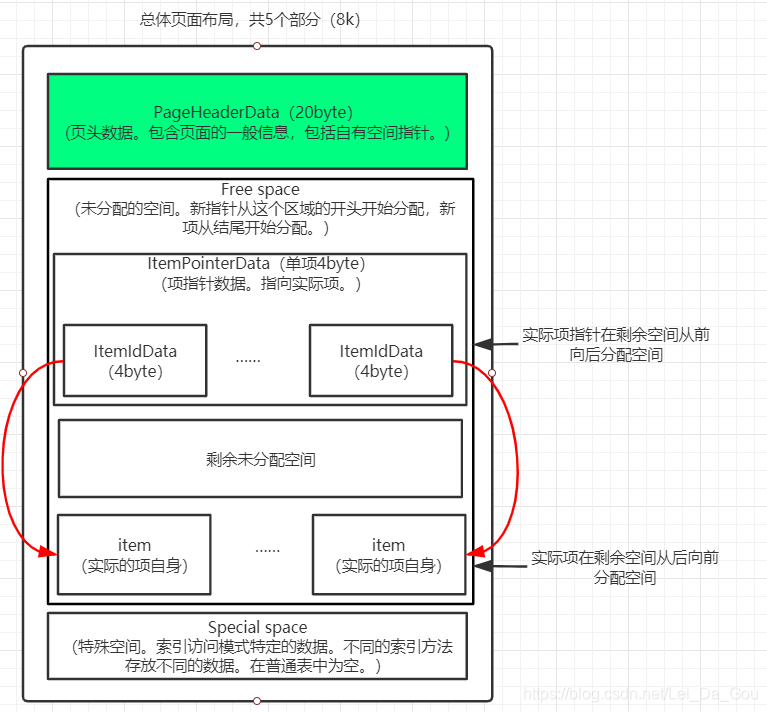

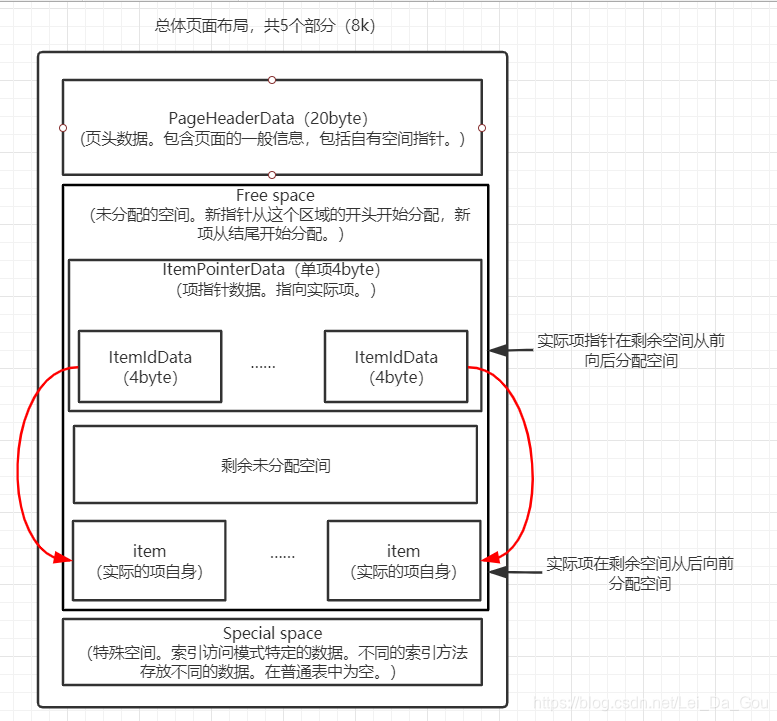

2.一个页面的整体布局（5部分）

注意：高版本如10、11、12PageHederData是占24个字节。

3.页面5个部分的说明

3.1页头数据-PageHeaderData（20byte）

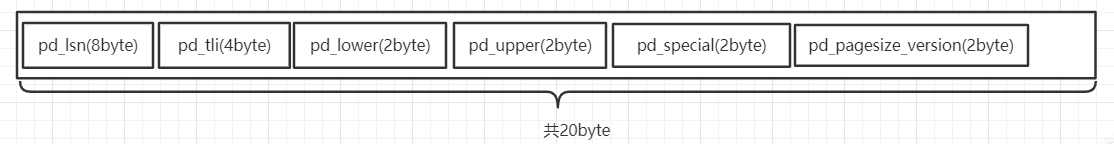

下面8.2版本的pageHeader结构图：

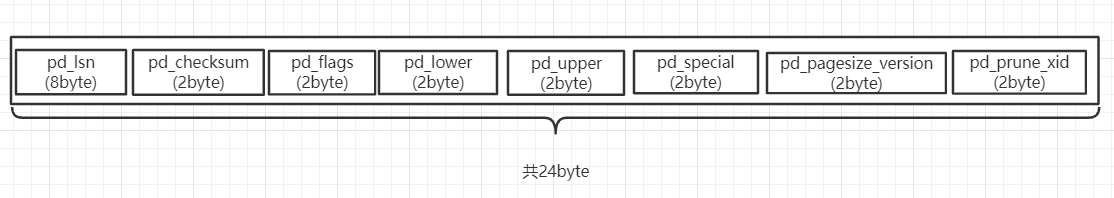

下面9以上版本pageHeader结构图：

 8.2：

字段	类型	长度	描述
pd_lsn	XLogRecPtr	8 字节	LSN: 最后修改这个页面的 xlog 记录最后一个字节后面第一个字节
pd_tli	TimeLineID	4 字节	最后修改的 TLI
pd_lower	Loca
