Pingpong

Pingpong操作就是交替使用存储器的过程，一般在跨时钟域中使用，本文给出了由慢时钟到快时钟数据处理的pingpong示意图，并贴出对应的代码以及tb。供新手学习参考~

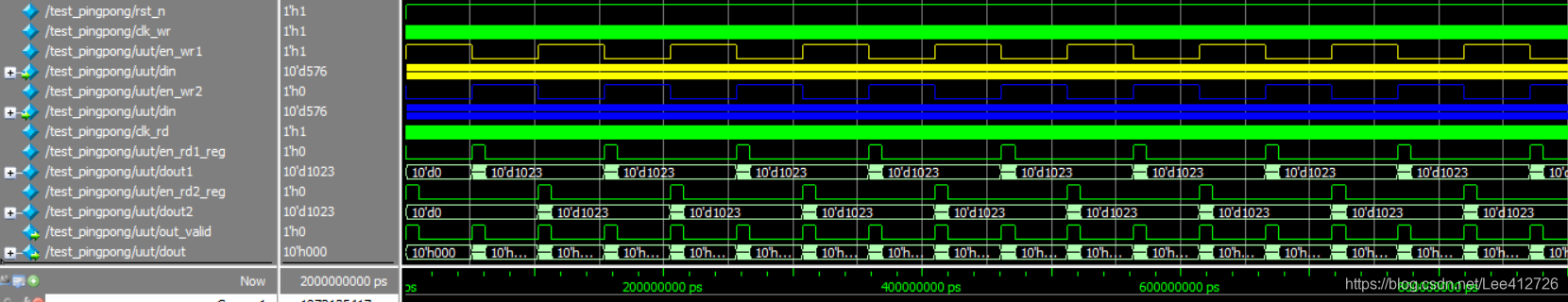

数据读写pingpong示意图

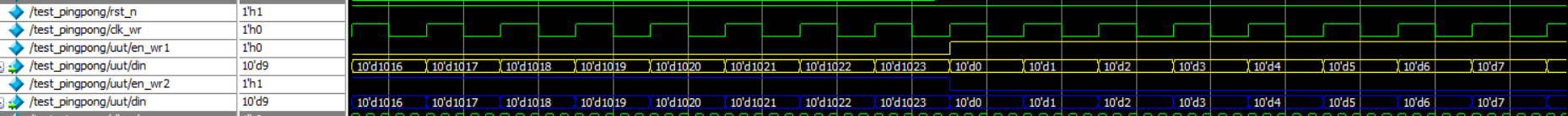

数据pingpong写：

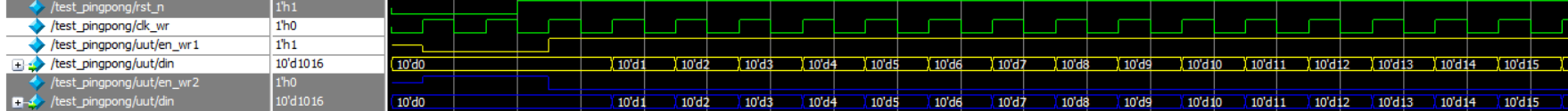

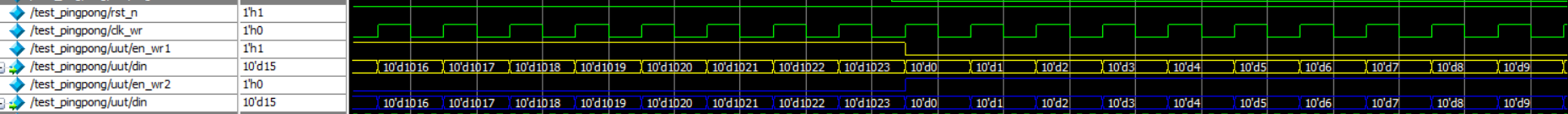

通过写使能控制两片DPRAM的工作过程，写使能交替有效，交替写入数据为0~1023，实现pingpong效果。黄颜色表示DPRAM1的使能和要写入的数据，蓝颜色表示DPRAM2的使能和要写入的数据；外界数据一直传入，两片DPRAM一直不间断交替写入数据。



数据pingpong读：

通过读使能控制两片DPRAM的工作过程，读使能交替有效，交替读出对应DPRAM数据为0~1023，实现pingpong效果。黄颜色图表示DPRAM1写满后，写使能拉低（此时正在写DPRAM2），读时钟下DPRAM1读使能有效，开始读出数据，由于读时钟为100MHz，写时钟为20MHz,所以写满DPRAM需要的时间是读空DPRAM需要时间的五倍。蓝颜色图表示DPRAM2写满后，写使能拉低（此时正在写DPRAM1），读时钟下DPRAM2读使能有效，开始读出数据，当任意一片DPRAM数据写满后，内部的数据随即会被读出。
