objectarx2023开发记录（一）

内容：创建一条直线。

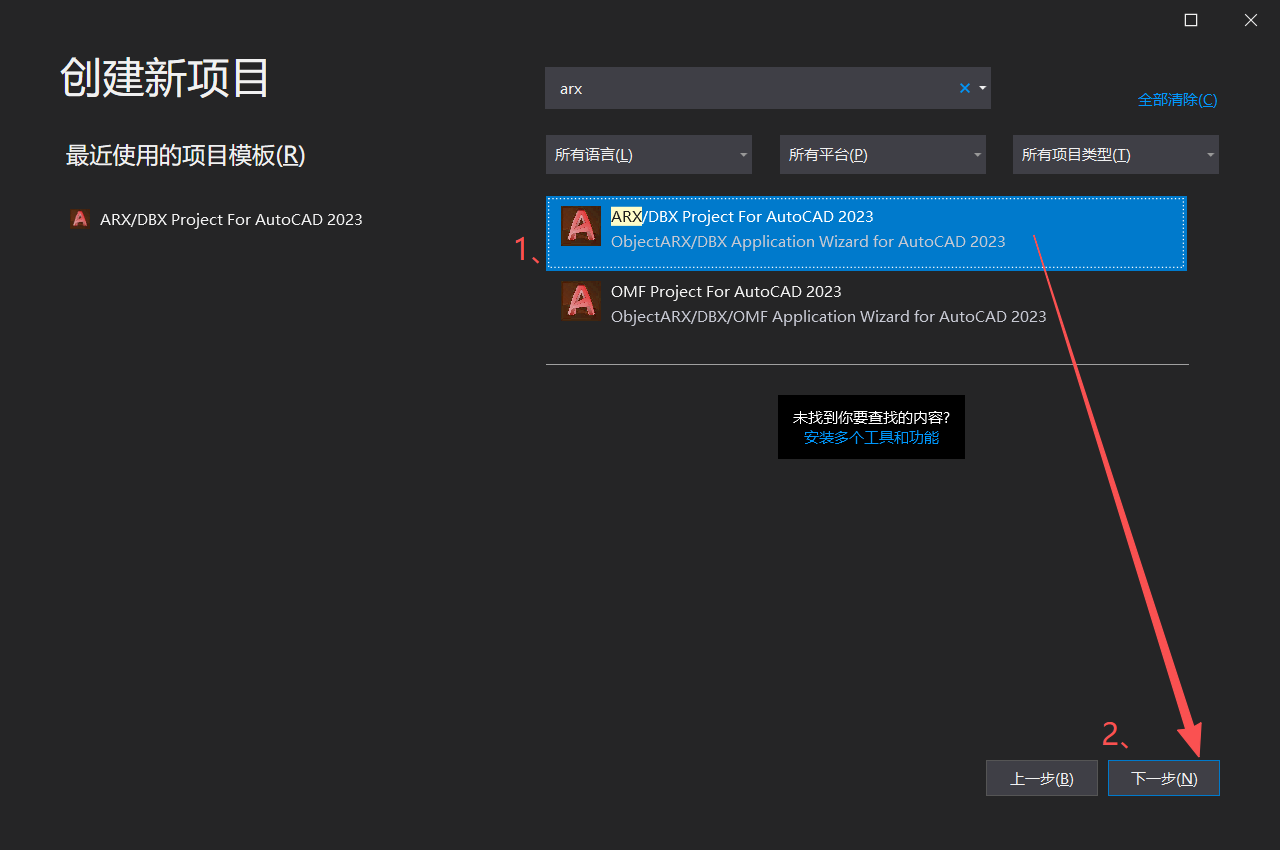

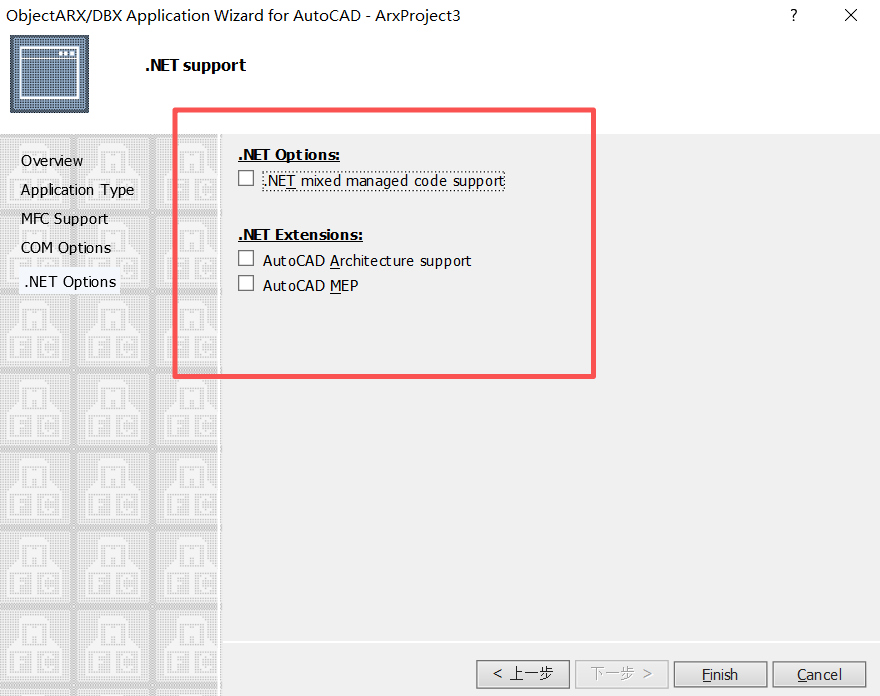

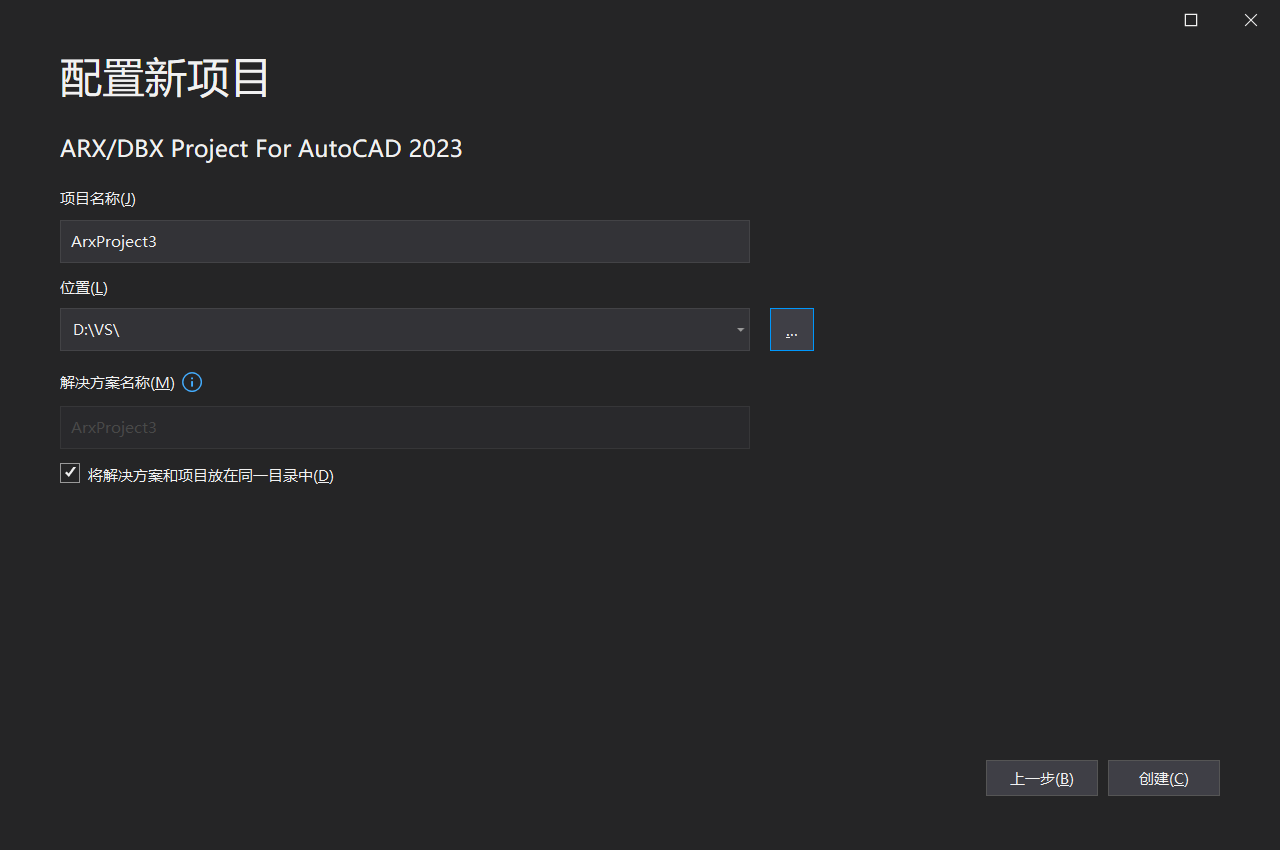

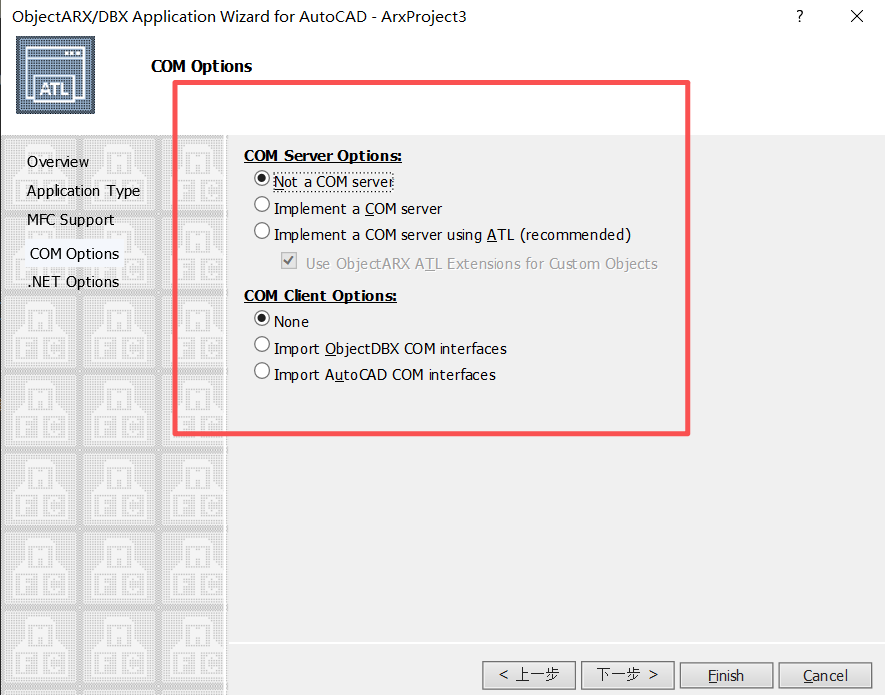

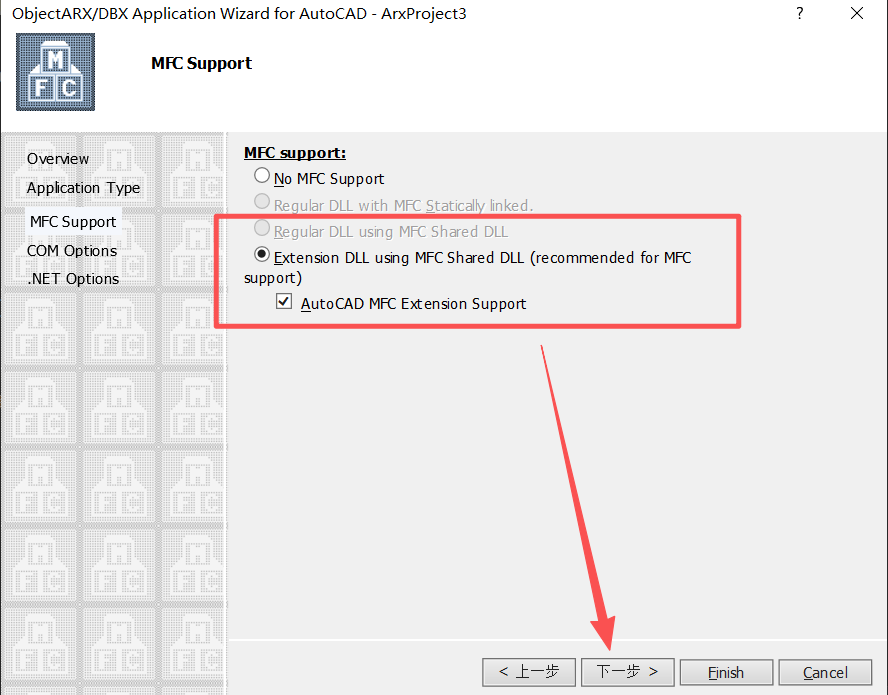

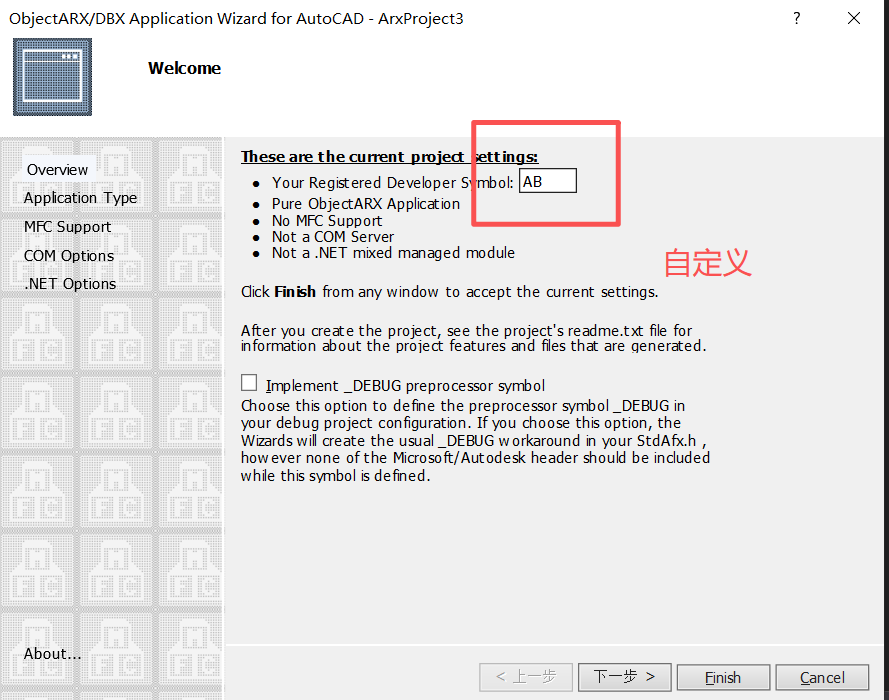

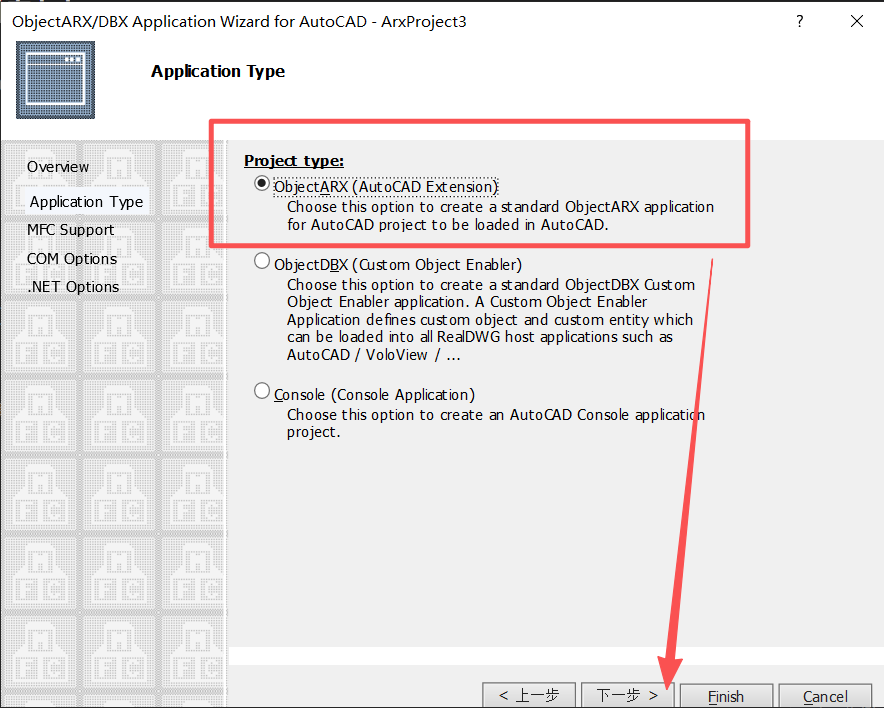

1、创建一个项目。

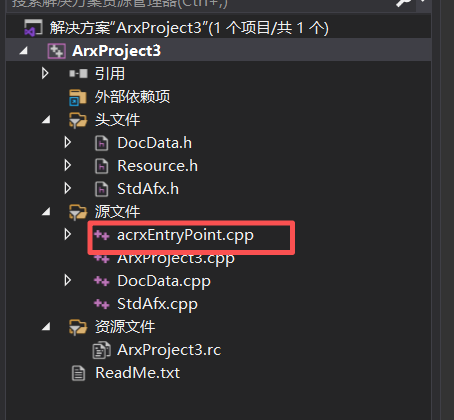

2、项目文件组成。

arxEntryPoint.cpp是程序的主入口，相当于main（）函数。

我们的代码就是写在这里面。

3、代码

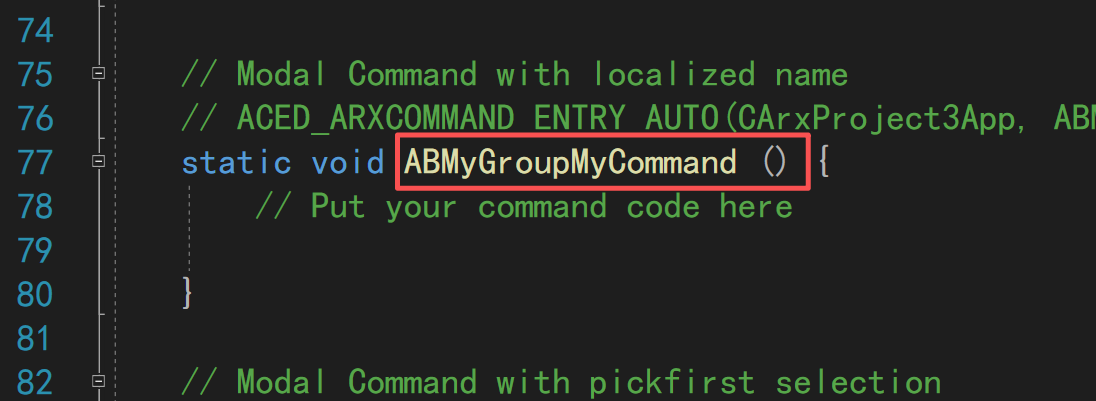

找到上图函数，将代码添加在函数内。该函数，由前缀标识AB、命令组名字MyGroup、命令名字MyCommand组成。

可修改其命令名称为DL，标识画线的意思。

在函数内添加如下代码：

        AcGePoint3d ptStart(0, 0, 0);

		AcGePoint3d ptEnd(100, 100, 0);

		AcDbLine* pLine = new AcDbLine(ptStart, ptEnd);

		AcDbBlockTable* pBlockTable = NULL;


		//获取这个图形数据库的块表
		acdbHostApplicationServices()->workingDatabase()->getBlockTable(pBlockTable, AcDb::kForRead);

		AcDbBlockTableRecord* pBlockTableRecord;

		//获取块表的记录
		pBlockTable->getAt(ACDB_MODEL_SPACE, pBlockTableRecord, AcDb::kForWrite);//模型空间就是一个块表记录

		//创建实体，并加入到指定的块表记录中
		AcDbObjectId lineId;
		pBlockTableRecord->appendAcDbEntity(lineId, pLine);

		pBlockTable->close();

		pBlockTableRecord->close();

		pLine->close();

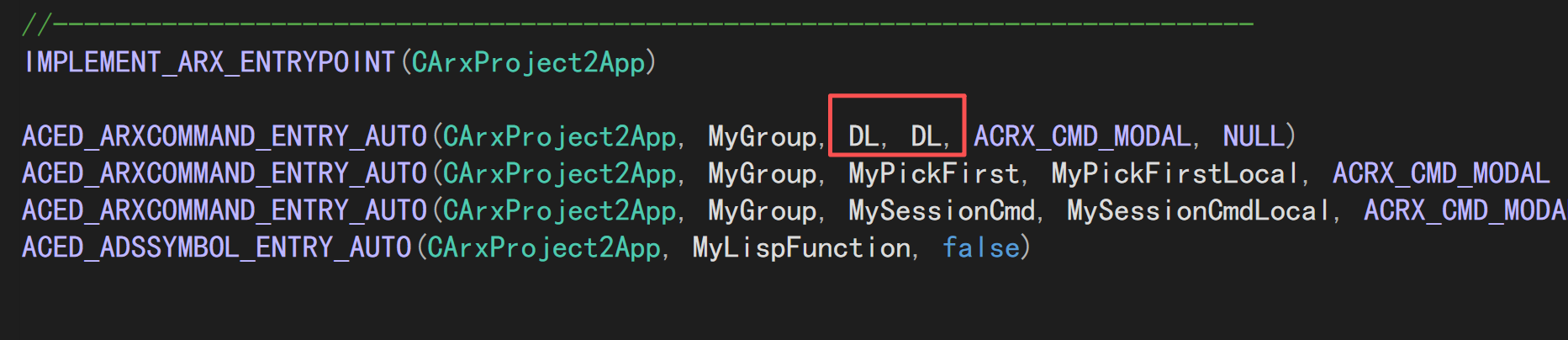

下图中，要修改此处为命令名称。

4、代码步骤解析

（1）确定创建对象的图形数据库；

（2）获得这个图形数据库的块表；

（3）获得一个存储实体的块表记录；

（4）创建实体对象，将该对象加入到特定的块表记录中。

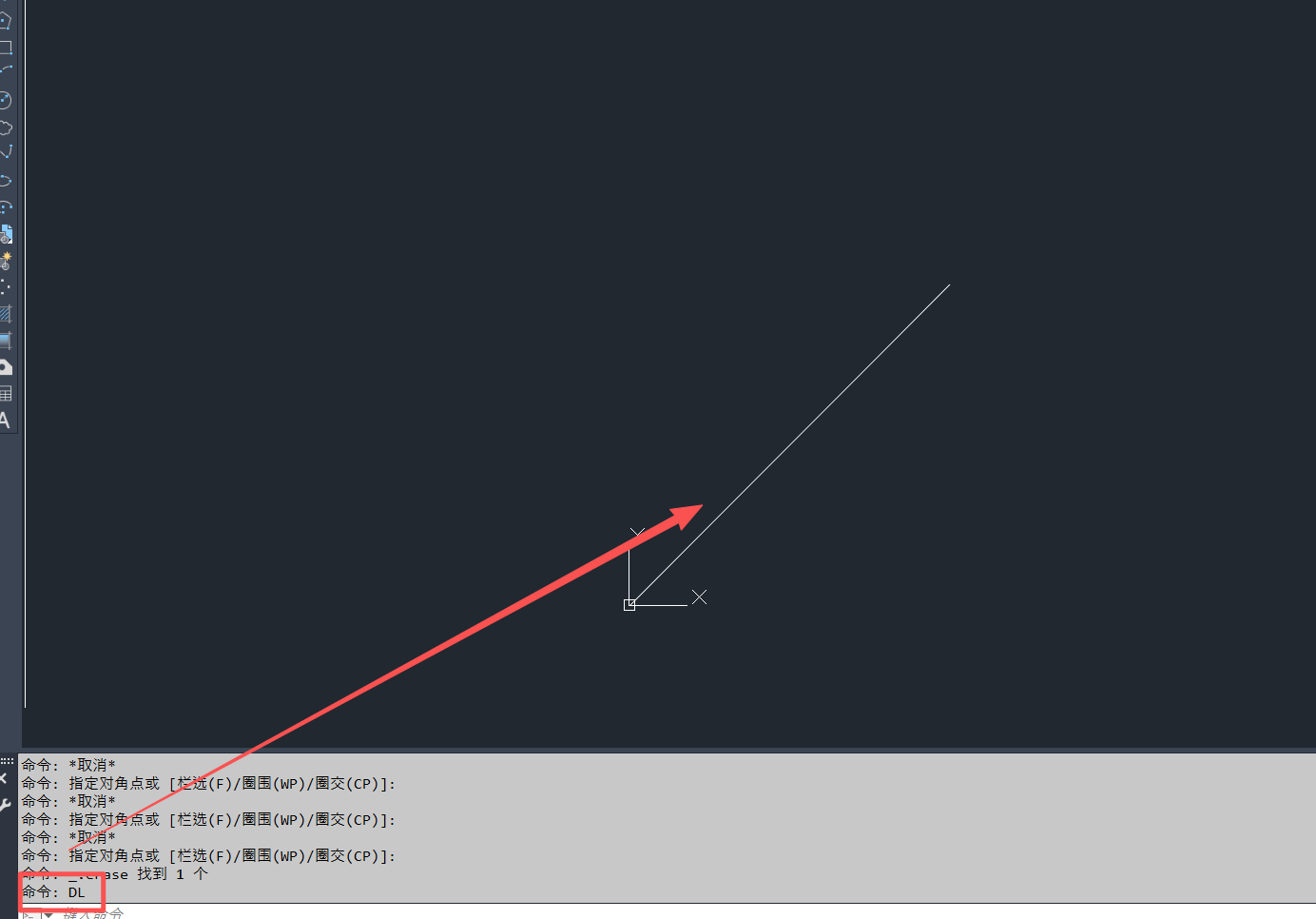

5、结果展示

至此，简单的画线项目完成。
