中断--ARM

1.summary
ARM的core只有两根中断线一个是irq一个FIQ，需要个中断控制器GIC管理。

2.中断状态：inactive，pending，active and pending， active。
inactive：中断处于无效状态
pending：中断处于有效状态，但是cpu没有响应该中断
active：cpu在响应该中断

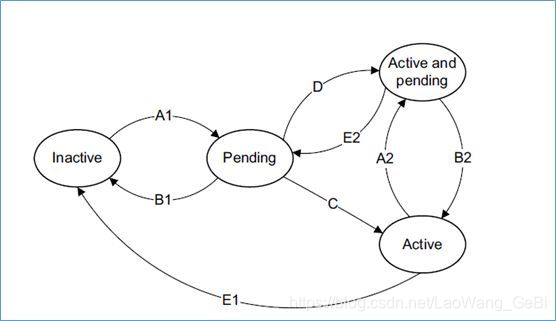

active and pending：cpu在响应该中断，但是该中断源又发送中断过来 以下是中断状态的转移图。至于图中的转移条件，在gic架构文档中，有介绍。
中断触发方式，包含以下两种方式：

edge-triggered: 边沿触发，当中断源产生一个边沿，中断有效
level-sensitive：电平触发，当中断源为指定电平，中断有效

三、中断类型
中断类型分为以下几类：

PPI：（private peripheral interrupt），私有外设中断，该中断来源于外设，但是该中断只对指定的core有效。
SPI：（shared peripheral interrupt），共享外设中断，该中断来源于外设，但是该中断可以对所有的core有效。
SGI：（software-generated interrupt），软中断，软件产生的中断，用于给其他的core发送中断信号
virtual interrupt：虚拟中断，用于支持虚拟机

四、中断号

为了方便对中断的管理，gic为每个中断，分配了一个中断号，也就是interrupt ID。对于中断号，gic也进行了分配：

ID0-ID15，分配给SGI
ID16-ID31，分配给PPI
ID32-ID1019分配给SPI

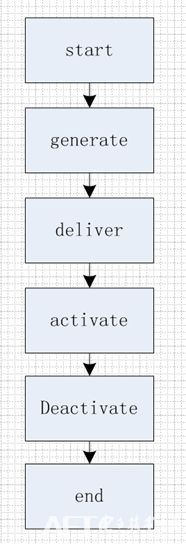

五，start：中断开始
generate：中断源产生中断，发送给gic
deliver：gic将中断发送给cpu
activate：cpu响应该中
断
deactivate： cpu响应完中断，告诉gic，中断处理完毕，gic更新该中断状态
end：中断结束

七、banking
banking（不知翻译成啥比较合适）功能，包括以下两个：

1、中断banking

对于PPI和SGI，gic可以有多个中断对应于同一个中断号。比如在soc中，有多个外设的中断，共享同一个中断号。

2、寄存器banking

对于同一个gic寄存器地址，在不同的情况下，访问的是不同的寄存器。例如在secure和non-secure状态下，访问同一个gic寄存器，其实是访问的不同的gic的寄存器。

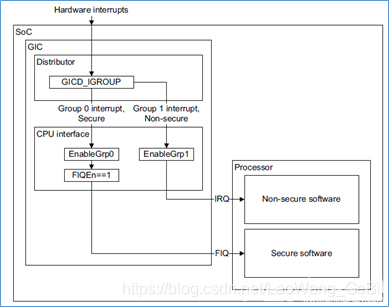

gicV2
gic主要包括以下两个组件：

distributor
cpu interface
