前言

公司使用的Jlink突然无法使用了，LED灯也不亮了。于是抱着修复Jlink的心态开始了。

一、检查问题

用万用表测量后发现板子3.3V和5V都输出正常。但是LED控制脚却输出1.8V和1.9V导致黄色和红色LED灯都不亮。初步怀疑固件损坏或者IC损坏。（淘宝货dddd）

二、尝试重新烧录固件

1.烧录固件

升级方式：DFU ISP（通过boot引脚设置从system memory启动）。
工具：ST官方工具，ST_DfuSe_Demo_V3.0.6。
硬件：JLink V9.x硬件为stm32f205rc.
操作步骤：

1. 参考JLink V9.3或JLink V9.5原理图（注意：原理图和你手上实物可能不是100%一致。）。通过boot引脚设置从system memory启动: 设置stm32f205rc的引脚电平为boot0:1, boot1:0(如果原硬件JLink上无跳线帽，需要自己手动焊线设置电平),使上电后，进入system memory。

2. 安装ST_DfuSe_Demo_V3.0.6，驱动不会自动安装，需要自己更新驱动。把JLink 通过USB线插到电脑上，在设备管理器中，会显示未知驱动设备，手动浏览到ST_DfuSe_Demo_V3.0.6的安装路径（如：C:\Program Files (x86)\STMicroelectronics\Software\DfuSe v3.0.6\Bin\Driver\Win7\x64），即可完成驱动安装。

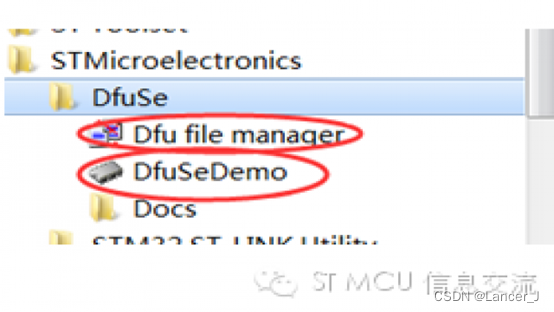

3. 运行DfuSeDemo,

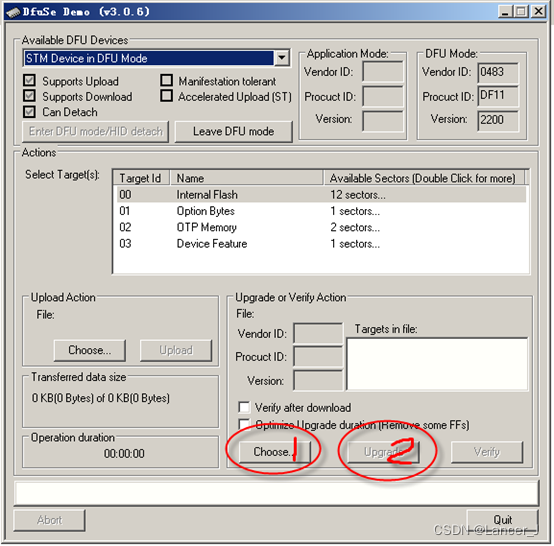

4.点击Choose, 选择文件J-LINK-V9-bootloader.dfu，点击Upgrade,开始更新。

等待下面的进度条走完，提示已经完成后拔掉USB线，恢复启动引脚电平boot0:0,boot1:x(这个脚是JTAG的数据线引脚，取消接地即可)。
插上USB线，打开JLink.exe，提示升级,这里一定要取消升级！！如果无法取消则直接拔下USB线，防止升级（如果自动升级了将会强制写入一个10位的SN码导致无法在JFlash下进行烧录）
重新插上USB，在JLINK的command下依次运行如下命令（测试都成功，返回OK.可能会返回ERROR，无妨，继续输入）：

第一次用command的时候，SN码会显示-1.
Exec SetSN=29999997 ;添加SN 或者自定义的SN也可以。8位或者9位的数
Exec AddFeature GDB ;添加GDB
Exec AddFeature RDI ;添加RDI
Exec AddFeature FlashBP ;添加FlashBP
Exec AddFeature FlashDL ;添加FlashDL
Exec AddFeature JFlash ;添加JFlash
Exec AddFeature RDDI ;添加RDDI
完成后，即可使用。
7.到此，全部操作已完成。

---

后续

操作完成后可以正常使用了。Jflash也能正常使用。需要的文件放在以下链接
