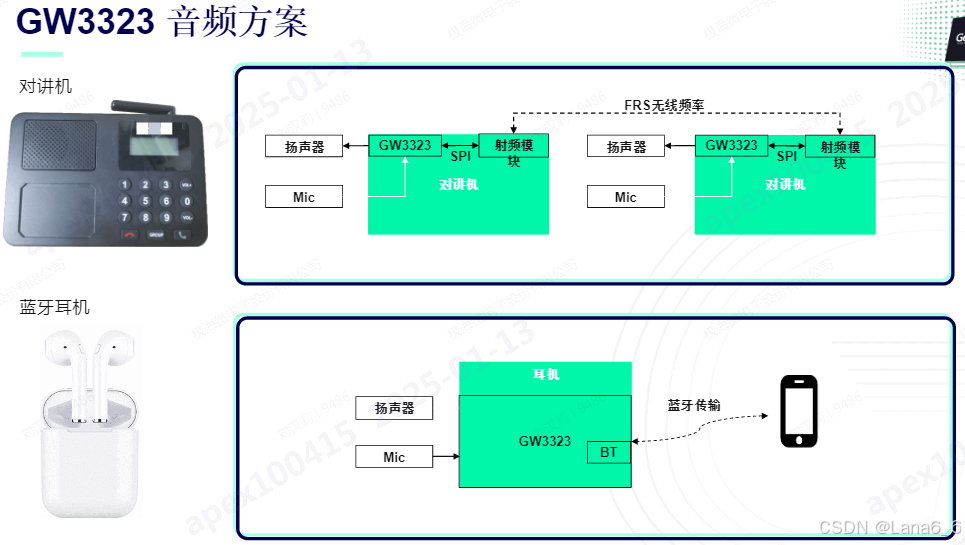

GW3323在对讲机上的应用

一、协议简介

蓝牙协议	全称	应用场景	GW3323支持的协议版本
GAP	Generic Access Profile通用访问配置协议,是A2DP协议的基础协议，设备之间的基本通信和配对，相互发现和连接	所有蓝牙设备	GAP.5.2
A2DP	Advanced Audio Distribution Profile 高级音频分发配置协议	对讲机，音乐播放	A2DP.1.4
AVDTP	AUDIO/VIDEODISTRIBUTION TRANSPORT PROTOCOL音频/视频在蓝牙设备间的传输的协议,是A2DP协议的基础协议	蓝牙音响、耳机等	AVDTP.1.3.6
AVRCP	Audio/Video Remote Control Profile音频/视频遥控配置协议，手机与蓝牙音响之间进行播放/暂停、音量调节、曲目选择等操作	车载音响、无线耳机和家庭影院系统	AVRCP.1.6.2
GAVDP	Generic Audio/Video Distribution Profile音频/视频分发配置协议,用于在蓝牙设备之间传输音频和视频数据流	蓝牙音响上传输高质量音频	GAVDP.1.3.1
HFP	Hands-Free电话免提协议	电话免提、蓝牙通话（微信电话）等	HFP.1.7.2
HSP	Headset Profile耳机协议	蓝牙HSP通话（老版本通话，不支持三方通话）	HSP.1.2.10
PBAP	Phone Book Access Profile电话本接入配置协议，PBAP协议能够访问手机的联系人	车载蓝牙系统，蓝牙耳机，智能手表	PBAP.1.1.1
SPP	Serial Port Profile串口协议	打印机	SPP.1.2.4
HID	The Human Interface Device蓝牙在人机接口设备中的协议、特征和使用规程	无线鼠标、键盘、自拍杆、扫码枪等	HID.1.0.14

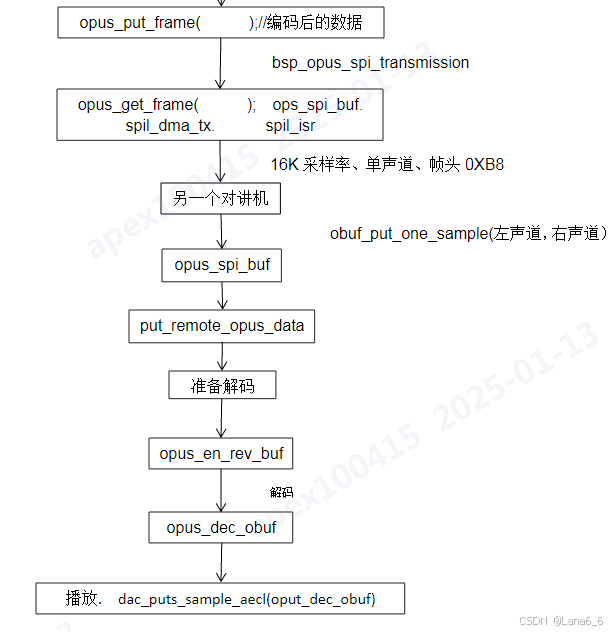

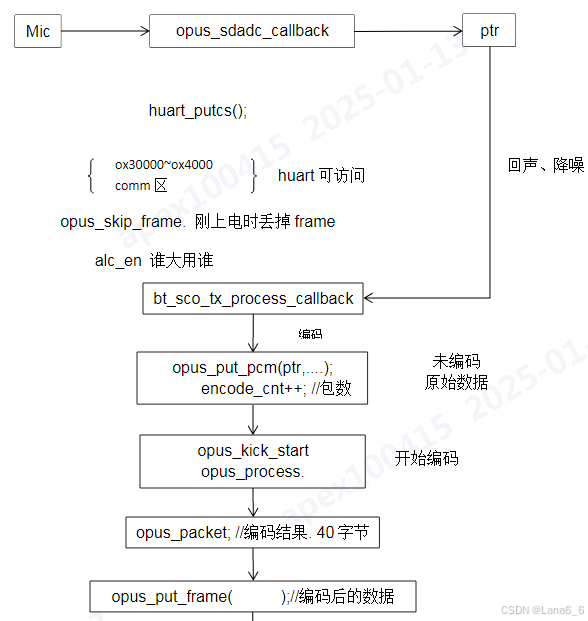

二、对讲机相关函数流程

三、参数细节
1、延时20ms左右才能听到声音；变声处理要多用20ms左右。
2、发送端功耗8-9mA;接收端功耗15~30mA。
3、背对背传输，10m内能正常通信。

四、使用的注意事项
1、硬件PCBA上麦克风要离扬声器尽可能的远；
2、模拟地，数字地，串0欧姆；
3、原理图参考极海官网资料；
