LVS负载均衡服务器搭建

• 什么是LVS(Linux Virtual Server)？

• LVS的组成

• LVS/NAT、LVS/TUN、LVS/DR模式



什么是LVS？

它是一种集群(Cluster)技术，采用IP负载均衡技术和基于内容请求分发技术。

调度器具有很好的吞吐率，将请求均衡地转移到不同的服务器上执行，且调度器自动屏蔽掉服务器的故障，从而将一组服务器构成一个高性能的、高可用的虚拟服务器。

整个服务器集群的结构对客户是透明的，而且无需修改客户端和服务器端的程序。



LVS组成部分

• 负载调度器（load balancer/ Director），它是整个集群对外面的前端机，负责将客户的请求发送到一组服务器上执行，而客户认为服务是来自一个IP地址（我们可称之为虚拟IP地址）上的。

• 服务器池（server pool/ Realserver），是一组真正执行客户请求的服务器，执行的服务一般有WEB、MAIL、FTP和DNS等。

• 共享存储（shared storage），它为服务器池提供一个共享的存储区，这样很容易使得服务器池拥有相同的内容，提供相同的服务。



LVS/NAT、LVS/TUN、LVS/DR三种模式

VS/NAT（Virtual Server via Network Address Translation）

VS/NAT是一种最简单的方式，所有的RealServer只需要将自己的网关指向Director即可。

客户端可以是任意操作系统，但此方式下，一个Director能够带动的RealServer比较有限。

在VS/NAT的方式下，Director也可以兼为一台RealServer。

VS/TUN（Virtual Server via IP Tunneling）

VS/TUN隧道（IP tunneling）是将一个IP报文封装在另一个IP报文的技术，这可以使得目标为一个IP地址的数据报文能被封装和转发到另一个IP地址。

IP隧道技术亦称为IP封装技术（IP encapsulation）。

IP隧道主要用于移动主机和虚拟私有网络（Virtual Private Network），在其中隧道都是静态建立的，隧道一端有一个IP地址，另一端也有唯一的IP地址。

它的连接调度和管理与VS/NAT中的一样，只是它的报文转发方法不同。

调度器根据各个服务器的负载情况，动态地选择一台服务器，将请求报文封装在另一个IP报文中，再将封装后的IP报文转发给选出的服务器；

服务器收到报文后，先将报文解封获得原来目标地址为 VIP 的报文，服务器发现VIP地址被配置在本地的IP隧道设备上，

所以就处理这个请求，然后根据路由表将响应报文直接返回给客户。

VS/DR（ Virtual Server via Direct Routing）

VS/DR方式是通过改写请求报文中的MAC地址部分来实现的。

Director和RealServer必需在物理上有一个网卡通过不间断的局域网相连。

RealServer上绑定的VIP配置在各自Non-ARP的网络设备上(如lo或tunl),

Director的VIP地址对外可见，而RealServer的VIP对外是不可见的。

RealServer的地址即可以是内部地址，也可以是真实地址。

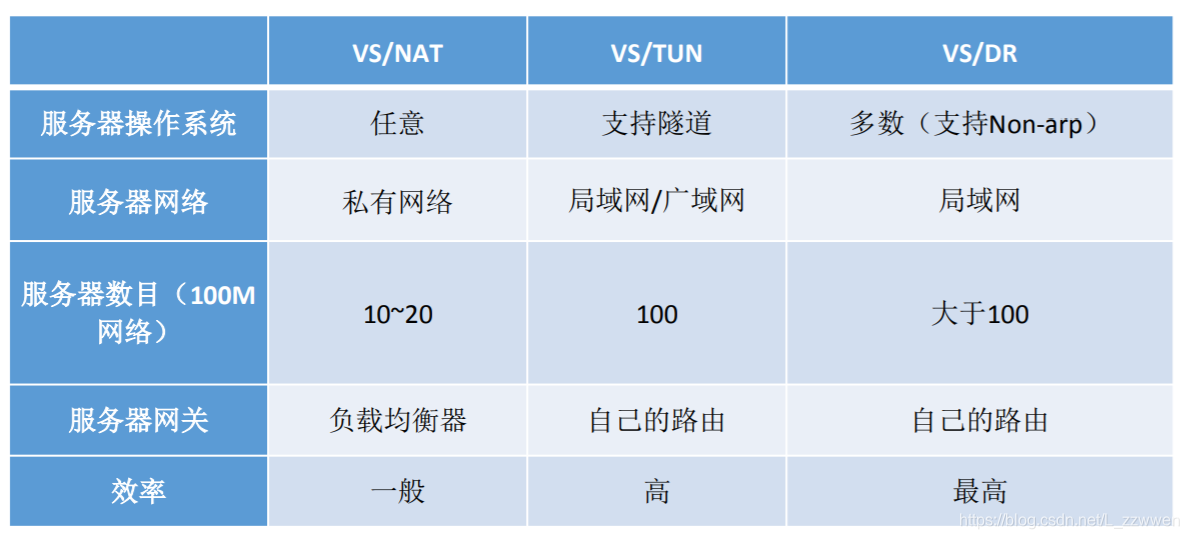

三种模式的比较



搭建LVS/NAT集群

三台虚拟机：lvs-s
