A40i 核心板硬件框图和评估板接口图

天嵌TQA40I_CoreB 核心板经过严格的功能和可靠性测试，稳定可靠，价格适中，可应用于各种复杂的工业环境。

核心板采用双排BTB 连接器，尺寸仅73mm x 45mm，共引出280Pin，将A40I CPU 的绝
大部分功能信号引出，包含RGB/LVDS、MIPI DSI、HDMI OUT、TVIN、TVOUT、CSI 等显示接口；EMAC、GMAC、USB、SATA、SDIO、UART、TSC、SPI、TWI 等通讯接口；以及立体声耳机输出、MIC 输入等音频接口。

TQA40I_CoreB 核心板可通过底板进行功能拓展，支持双屏异显、双网口（百兆+千兆）、双CAN、多USB、多串口等丰富功能。

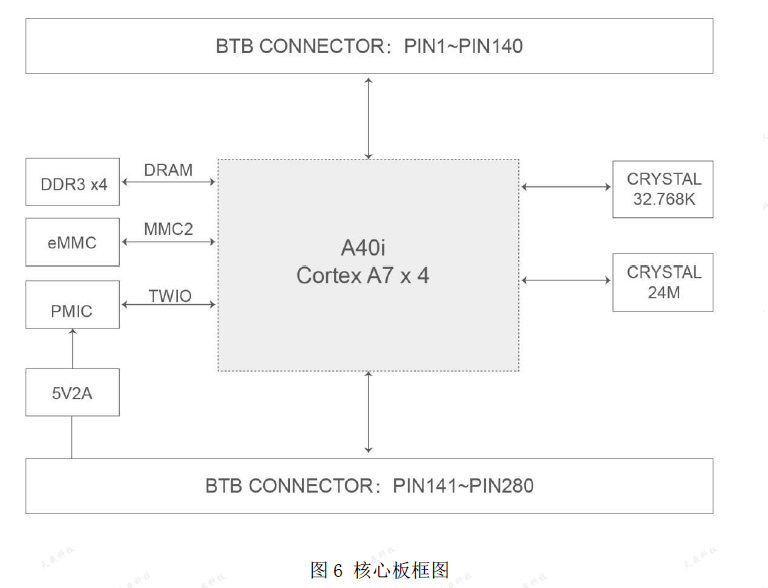

核心板硬件框图

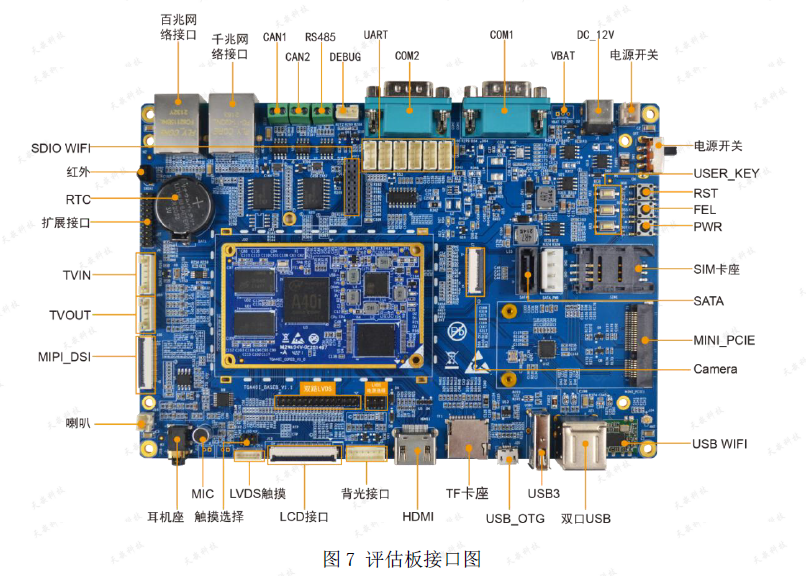

 评估板接口图
