Linux嵌入式开发ADC调试移植——基于全志A40I芯片平台

本文介绍了在全志A40I芯片上进行Linux嵌入式开发的ADC调试过程。使用了内核自带的ADC驱动,并在设备树中进行了配置。完成调试后,可以在系统中通过相关节点查看ADC值。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

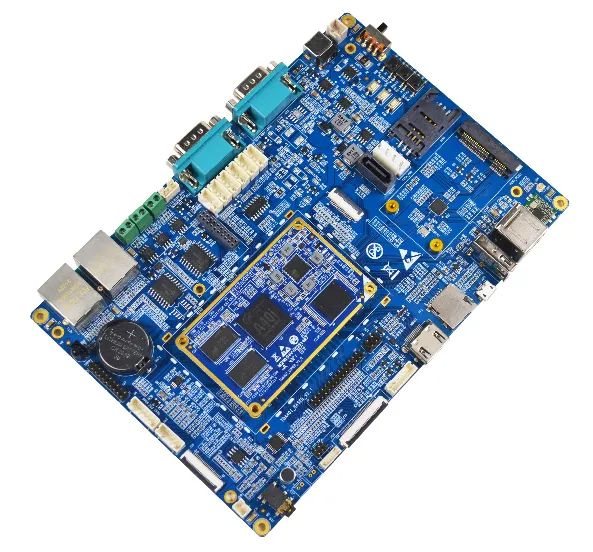

本例使用的开发板是天嵌TQA40I开发板(天嵌网站获取配套资料),板卡部分信息如下:

芯片平台:全志A40I

系统内核:linux-3.10

操作系统:Linux


调试移植步骤:

1、驱动使用

内核自带ADC驱动,驱动位置:lichee/linux-3.10/drivers/hwmon/adcxx.c

注:该驱动适配1转2、4、8路ADC。

2、设备树配置

spi2: spi@01c17000 {
              compatible = "allwinner,sun8i-spi";            clock-frequency = <1000000>;            status = "ok";
