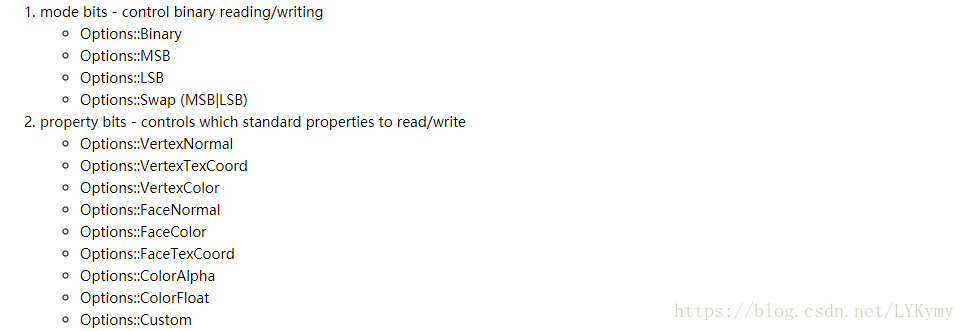

在读/写网格时可以使用OpenMesh :: IO :: Options类。它通过位集中的启用/禁用位控制读写器模块的行为。该类提供了一个用于启用，禁用和验证集合中的位的接口。我们区分如下：

这些位在读取或写入时具有不同的效果。文件格式本身由文件名的扩展名选择。

请注意，每个网格必须在加载相应选项之前请求标准属性。例如，如果启用Options :: VertexNormal，则网格必须请求顶点法线。否则，它们将不会被写入网格中。

Face Tex Coords不会被保存为每个面的属性，而是作为每个半边的属性。因此，您必须请求“halfedge_texcoords2D”属性。

OBJ阅读器还可以读取* .mtl文件中有关纹理的信息（如果有）。这些纹理信息（包括texturename和index）将保存在类型的属性中：

如果找到纹理，将自动创建此属性。除了属性请求旁边，您无需定义其他选项来读取纹理信息。此外，如果请求属性“face_texture_index”，OBJ加载程序会在每个面上写入纹理索引。纹理索引与纹理映射中写入的索引相同。因此，可以通过纹理映射属性上的纹理索引到纹理名称，从面部获取纹理的名称。但请记住，在加载网格之前，必须首先请求面纹理索引属性。

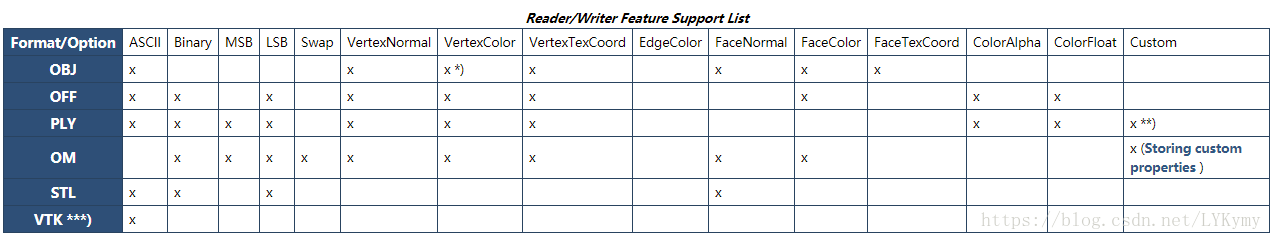

在下表中，您可以看到哪些读取器/写入器支持哪些选项（数据格式可能支持更多）。 ASCII不是一个真正的选项，如果没有定义二进制，将被选中。

*）可以读取非标准扩展顶点颜色（仅浮动）：

**）只有具有基本类型的顶点和面属性。请注意，您不必在加载前请求这些自定义属性。

***）没有读取操作存在。

Reading meshes

在读取文件时，模式位用于向读者提供建议或提示。根据格式，我们可以帮助读者正确解释数据。首先，我们可以告诉它该文件包含二进制数据。
此外，我们可以要求读者两个交换字节顺序。
默认情况下，将从文件中恢复几何体和拓扑。该文件可能包含更多，特别是它可以提供法线或纹理坐标。我们可以在阅读后检查属性位以找出可用的其他内容：
如果设置了属性位，那么它并不意味着它已经被恢复。必须在阅读文件之前请求该属性。

Writing meshes

在写入网格时，模式位显然控制是否使用二进制变量和所需的字节顺序。例如，如果我们选择二进制模式并想要交换字节顺序，我们设置
如果格式未指定字节顺序，则使用系统字节顺序。如果格式不支持二进制存储，则忽略模式位。
如果格式支持存储符合标准属性的附加信息，我们可以使用属性位来告诉作者我们想要存储的内容。如果我们想存储顶点法线，我们只需设置
最后，我们可以将数据写入文件
该方法在出错时返回false，这可能有三个不同的原因：

选择的格式不支持该选项
选定的标准属性不可用
一个'系统'错误就像：由于访问权限无法打开文件、写入期间磁盘空间耗尽

完整的源代码如下所示：

#include <iostream>
#include <iterator>
// -------------------- OpenMesh
#include <OpenMesh/Core/IO/MeshIO.hh>
#include <OpenMesh/Core/Mesh/TriMesh_ArrayKernelT.hh>
#include <OpenMesh/Tools/Utils/getopt.h>
// ----------------------------------------------------------------------------
using namespace OpenMesh;
// ----------------------------------------------------------------------------
typedef TriMesh_ArrayKernelT<>  MyMesh;
// ----------------------------------------------------------------------------
#define CHKROPT( Option ) \
  std::cout << "  provides " << #Option \
            << (ropt.check(IO::Options:: Option)?": yes\n":": no\n")
#define CHKWOPT( Option ) \
  std::cout << "  write " << #Option \
            << (wopt.check(IO::Options:: Option)?": yes\n":": no\n")
#define MESHOPT( msg, tf ) \
  std::cout << "  " << msg << ": " << ((tf)?"yes\n":"no\n")
// ----------------------------------------------------------------------------
void parse_commandline( int _argc, char **_argv, MyMesh& _mesh,
                        IO::Options &ropt, IO::Options &wopt );
void usage_and_exit(int xcode);
// ----------------------------------------------------------------------------
int main(int argc, char **argv)
{
  MyMesh  mesh;
  IO::Options ropt, wopt;
  // -------------------- evaluate commandline
  parse_commandline( argc, argv, mesh, ropt, wopt );
  // -------------------- read mesh
  if ( ! IO::read_mesh(mesh,argv[optind], ropt))
  {
    std::cerr << "Error loading mesh from file " << argv[optind] << std::endl;
    return 1;
  }
  // -------------------- show options
  std::cout << "File " << argv[optind] << std::endl;
  std::cout << "  is binary: "
            << (ropt.check(IO::Options::Binary) ? " yes\n" : " no\n");
  std::cout << "  byte order: ";
  if (ropt.check(IO::Options::Swap))
    std::cout << "swapped\n";
  else if (ropt.check(IO::Options::LSB))
    std::cout << "little endian\n";
  else if (ropt.check(IO::Options::MSB))
    std::cout << "big endian\n";
  else
    std::cout << "don't care\n";

  std::cout << "  provides VertexNormal"
            << ( // strange layout for doxygen
                ropt.check(IO::Options::VertexNormal)
                ? ": yes\n":": no\n");
  CHKROPT( VertexColor    );
  CHKROPT( VertexTexCoord );
  CHKROPT( FaceNormal     );
  CHKROPT( FaceColor      );
  // -------------------- mesh stats
  std::cout << "# Vertices: " << mesh.n_vertices() << std::endl;
  std::cout << "# Edges   : " << mesh.n_faces() << std::endl;
  std::cout << "# Faces   : " << mesh.n_faces() << std::endl;
  // -------------------- show write options
  std::cout << "Selected write options:\n";
  std::cout << "  use binary: "
            << (wopt.check(IO::Options::Binary) ? " yes\n" : " no\n");
  std::cout << "  byte order: ";
  if (wopt.check(IO::Options::Swap))
    std::cout << "swapped\n";
  else if (wopt.check(IO::Options::LSB))
    std::cout << "little endian\n";
  else if (wopt.check(IO::Options::MSB))
    std::cout << "big endian\n";
  else
    std::cout << "don't care\n";

  std::cout << "  write VertexNormal"
            << (wopt.check(IO::Options::VertexNormal) ? ": yes\n":": no\n");
  CHKWOPT( VertexColor    );
  CHKWOPT( VertexTexCoord );
  CHKWOPT( FaceNormal     );
  CHKWOPT( FaceColor      );
  // -------------------- show mesh capabilities
  std::cout << "Mesh supports\n";
  MESHOPT("vertex normals", mesh.has_vertex_normals());
  MESHOPT("vertex colors", mesh.has_vertex_colors());
  MESHOPT("texcoords", mesh.has_vertex_texcoords2D());
  MESHOPT("face normals", mesh.has_face_normals());
  MESHOPT("face colors", mesh.has_face_colors());
  // -------------------- write mesh
  std::cout << "Write mesh to " << argv[optind+1] << "..";
  if ( !IO::write_mesh( mesh, argv[optind+1], wopt ) )
  {
    std::cerr << "Error" << std::endl;
    std::cerr << "Possible reasons:\n";
    std::cerr << "1. Chosen format cannot handle an option!\n";
    std::cerr << "2. Mesh does not provide necessary information!\n";
    std::cerr << "3. Or simply cannot open file for writing!\n";
    return 1;
  }
  else
    std::cout << "Ok.\n";
  return 0;
}
// ----------------------------------------------------------------------------
void parse_commandline( int _argc, char **_argv, MyMesh& _mesh,
                        IO::Options &ropt, IO::Options &wopt )
{
  int c;
  while ((c=getopt(_argc, _argv, "bhsBF:LMSV:X:"))!=-1)
  {
    switch(c)
    {
      // -------------------- read options
      // force binary input
      case 'b':
        ropt += IO::Options::Binary;
        break;
      // force swapping the byte order, when reading a binary file
      case 's':
        ropt += IO::Options::Swap;
        break;
      // -------------------- write options
      // Write binary variant of format if possible
      case 'B':
        wopt += IO::Options::Binary;
        break;
      //
      case 'F':
        for(size_t i=0; optarg[i]; ++i)
          switch(optarg[i]) {
            case 'n' : wopt += IO::Options::FaceNormal; break;
            case 'c' : wopt += IO::Options::FaceColor; break;
          }
        break;
      // Use little endian when writing binary data
      case 'L':
        wopt += IO::Options::LSB;
        break;
      // Use big endian when writing binary data
      case 'M':
        wopt += IO::Options::MSB;
        break;
      // Swap byte order when writing binary data
      case 'S':
        wopt += IO::Options::Swap;
        break;
      //
      case 'V':
      {
        for(size_t i=0; optarg[i]; ++i)
          switch(optarg[i]) {
            case 'n' : // dont't change layout!!
              wopt += IO::Options::VertexNormal;
              break;
            case 't' : wopt += IO::Options::VertexTexCoord; break;
            case 'c' : wopt += IO::Options::VertexColor; break;
          }
        break;
      }
      // -------------------- request mesh' standard properties
      case 'X':
      {
        char entity='\0';
        for(size_t i=0; optarg[i]; ++i)
          switch(optarg[i]) {
            case 'v':
            case 'f': entity = optarg[i]; break;
            case 'n':
              switch(entity) {
                case 'v': _mesh.request_vertex_normals(); break;
                case 'f': _mesh.request_face_normals(); break;
              }
              break;
            case 'c':
              switch(entity) {
                case 'v': _mesh.request_vertex_colors(); break;
                case 'f': _mesh.request_face_colors(); break;
              }
              break;
            case 't':
              switch(entity) {
                case 'v': _mesh.request_vertex_texcoords2D(); break;
              }
              break;
          }
        break;
      }

      // -------------------- help
      case 'h':
        usage_and_exit(0);
      default:
        usage_and_exit(1);
    }
  }
  if ( _argc-optind != 2)
    usage_and_exit(1);
}
// ----------------------------------------------------------------------------
void usage_and_exit(int xcode)
{
  std::ostream &os = xcode ? std::cerr : std::cout;
  os << "Usage: io_options [Options] <input> <output>\n"
     << std::endl;
  os << "  Read and write a mesh, using OpenMesh::IO::Options\n"
     << std::endl;
  os << "Options:\n"
     << std::endl;
  os << "a) read options\n"
     << std::endl
     << "  -b\n"
     << "\tAssume input file is a binary file\n"
     << std::endl
     << "  -s\n"
     << "\tSwap byte order when reading a binary file!\n"
     << std::endl;
  os << "b) write options\n"
     << std::endl
     << "  -B\n"
     << "\tWrite binary data\n"
     << std::endl
     << "  -S\n"
     << "\tSwap byte order, when writing binary data\n"
     << std::endl
     << "  -M/-L\n"
     << "\tUse MSB/LSB byte ordering, when writing binary data\n"
     << std::endl
     << "  -V{n|t|c}\n"
     << "\tWrite vertex normals, texcoords, and/or colors\n"
     << std::endl
     << "  -F{n|c}\n"
     << "\tWrite face normals, and/or colors\n"
     << std::endl;
  os << "c) Mesh properties\n"
     << std::endl
     << "  -Xv{n|c|t}\n"
     << "\tRequest vertex property normals|colors|texcoords\n"
     << std::endl
     << "  -Xf{n|c}\n"
     << "\tRequest face property normals|colors\n"
     << std::endl;
  exit(xcode);
}
// end of file
// ============================================================================
