Pycharm远程调试时在本地看不到图形

利用专业版pycharm 进行远程调试时，利用远程解析器在本地跑带有显示图形的程序时，程序虽不报错，但是无法显示图形。而用本地解释器或者只在远程服务器上跑时都是没有问题的，都可以显示该显示出的图形。对此问题，该如何解决呢？方法如下：
1.Windows电脑需要安装的软件
Xshell ： 这个比较好下载，百度搜索下载即可
Xming ： Xming链接
2.软件配置
1）. Xshell
用Xshell开启X11 forwarding功能（属性->连接->SSH->隧道->勾选"转发X11连接到"->X DISPLAY默认配置就行【千万不要把localhost:10.0填到这个里面】），连接到远程服务器，具体操作如下：怎么使用xshell远程连接linux服务器，然后在Xshell中输入命令echo $DISPLAY，我这里输出的是localhost:10.0，每个人的情况或许会有所不同。
2）Xming
在Windows电脑上安装Xming，默认安装就行，不用更改配置。开启软件。找到Xming.exe 双击即可，看不到任何变化，应该是后台运行的一个程序吧。
3）PyCharm
run->edit configurations->在environment variables中添加DISPLAY=localhost:10.0，（这里是根据第1）步中的输出得来的）。完成
3.代码要求
在进行画图的时候最后一定要加上plt.show()，稍等片刻就可以看到图片出现了。
Tips
pycharm如果是2017.3.3或者更新版本，请在File->settings->tools->python scientific关闭show plots in toolwindow功能。
大功告成！！！

二次打开的时候可能会遇到如下情况：
比如程序里明明应该显示两张图，可最后出现的结果只有一张。怎么办呢？？？
别慌，解决方案如下：
1.找到下面这个文件，在里面添加 linux 服务器的ip地址。10.20.4.9：22是我的服务器地址。

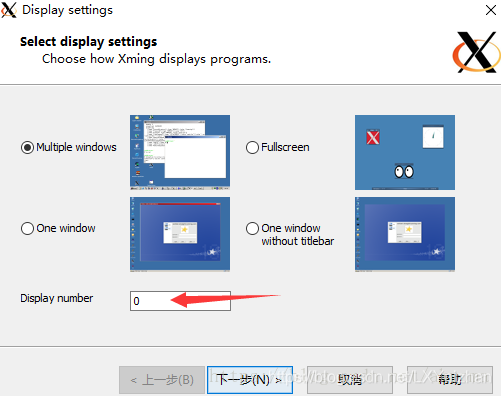

2.打开XLaunch，

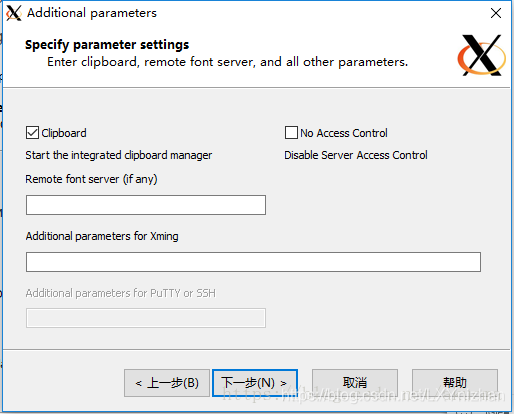

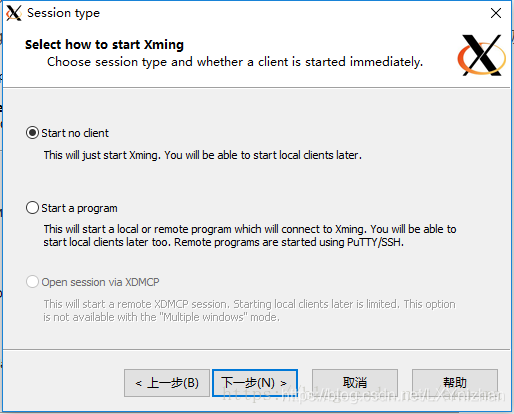

后面的都直接点下一步即可：–> Start no client -->Clipbard–>完成。
以后每次打开xming时要打开Xlaunch.exe，不要打开Xming.exe。完美！！！
