JVM学习笔记（一）---- 运行时数据区域

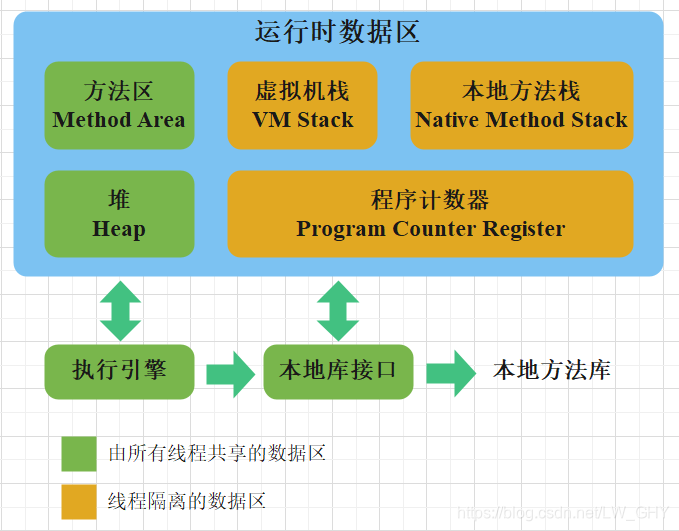

Java虚拟机在执行Java程序的过程中会把它所管理的内存划分为若干个不同的数据区域。这些区域有各自的用途，以及创建和销毁的时间，有的区域随着虚拟机进程的启动而一直存在，有些区域则是依赖用户线程的启动和结束而建立和销毁。根据《Java虚拟机规范》的规定，Java虚拟机所管理的内存将会包括以下几个运行时数据区域，如下图：

1 程序计数器

程序计数器（Program Counter Register）是一块较小的内存空间，它可以看作是当前线程所执行的字节码的行号指示器。在Java虚拟机的概念模型里，字节码解释器工作时就是通过改变这个计数器的值来选取下一条需要执行的字节码指令，它是程序控制流的指示器，分支、循环、跳转、异常处理、线程恢复等基础功能都需要依赖这个计数器来完成。
由于Java虚拟机的多线程是通过线程轮流切换、分配处理器执行时间的方式来实现的；因此，为了线程切换后能恢复到正确的执行位置，每条线程都需要有一个独立的程序计数器，各条线程之间计数器互不影响，独立存储，也称这类内存区域为“线程私有”的内存。
如果线程正在执行的是一个Java方法，这个计数器记录的是正在执行的虚拟机字节码指令的地址；如果正在执行的是本地方法，这个计数器值则应为空（Undefined）。此区域是唯一一个《Java虚拟机规范》中没有规定任何OutOfMemoryErrer情况的区域。

2 Java虚拟机栈

Java虚拟机栈（Java Virtual Machine Stack）也是程序私有的，它的生命周期与线程相同。虚拟机栈描述的是Java方法执行的线程内存模型：每个方法被执行的时候，Java虚拟机都会同步创建一个栈帧（Stack Frame）用于存储局部变量表、操作数栈、动态链接、方法出口等信息。每一个方法被调用到执行完毕的过程，就对应着一个栈帧在虚拟机栈中从入栈到出栈的过程。
在《Java虚拟机规范》中，对这个内存区域规定了两类异常状况：1. 如果线程请求的栈深度大于虚拟机所允许的深度，将抛出StackOverflowError异常；2. 如果Java虚拟机栈容量可以动态扩展，当栈扩展时无法申请到足够的内存会抛出OutOfMemoryError异常（注：HotSpot虚拟机的栈容量是不可以动态扩展的）。

3 本地方法栈

本地方法栈（Native Method Stacks）与虚拟机栈所发挥的作用是非常相似的，其区别只是虚拟机栈为虚拟机执行Java方法服务，而本地方法栈则是为虚拟机使用到的本地方法服务。
在HotSpot虚拟机直接就把本地方法栈和虚拟机栈合二为一。与虚拟机栈一样，本地方法栈也会在栈深度溢出或者栈扩展失败时分别抛出StackOverflowError和OutOfMemoryError异常。

4 Java堆

对于Java应用程序来说，Java堆是虚拟机所管理的内存中最大的一块。Java堆是被所有线程共享的一块内存区域，在虚拟机启动时创建。此内存区域的唯一目的就是存放对象实例。
Java堆是垃圾收集器管理的内存区域。从回收内存的角度看，由于现代垃圾收集器大部分都是基于分代收集理论设计的；主流的HotSpot虚拟机在G1收集器出现之前，它内部的垃圾收集器全部都基于“经典分代”来设计，现在的HotSpot也出现了不采用分代设计的新垃圾收集器。
从分配内存的角度看，所有线程共享的Java堆中可以划分出多个线程私有的分配缓冲区（Thread Local Allocation Buffer，TLAB），以提升对象分配时的效率。根据《Java虚拟机规范》的规定，Java堆可以处于屋物理上不连续的内存空间中，但在逻辑上它应该被视为连续的。
Java堆既可以被实现成固定大小的，也可以是可扩展的，不过当前主流的Java虚拟机都是按照可扩展来实现的（通过参数-Xmx和-Xms设定）。如果Java堆中没有内存完成实例分配，并且堆也无法再扩展时，Java虚拟机将会抛出OutOfMemoryError异常。

5 方法区

方法区与Java堆一样，是各个线程共享的内存区域，它用于存储已虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等数据。虽然《Java虚拟机规范》中把方法区描述为堆的一个逻辑部分，但是它却有一个别名叫作“非堆（Non-Heap）”，目的是与Java堆区分开来。
说到方法区，不得不提一下“永久代”这个概念，尤其是在JDK8以前，许多Java程序员都习惯HotSpot虚拟机上开发、部署程序，很多人都更愿意把方法区称呼为“永久代（Permanent Generation）”，或将两者混为一谈。本质上这两者并不是等价的，因为仅仅是当时的HotSpot虚拟机设计团队选择把收集器的分代设计扩展至方法区，或者说使用永久代来实现方法区而已，这样使得HotSpot的垃圾收集器能够像管理Java堆一样管理这部分内存，省去了专门为方法区编写内存管理代码的工作。但是对于其他虚拟机实现，譬如BEA、JRockit、IBM J9等来说，是不存在永久代的概念的。原则上如何实现方法区属于虚拟机实现细节，不受《Java虚拟机规范》管束，并不要求统一。但现在回头来看，当年使用永久代来实现方法区的决定并不是一个好主意，这种设计导致了Java应用更容易遇到内存溢出的问题（永久代有-XX:MaxPermSize的上限，即使不设置也有默认大小，而J9和JRockit只要没有触碰到进程可用内存的上限，例如32位系统中的4GB限制，就不会出问题），而且有极少数方法会因永久代的原因而导致不同虚拟机下有不同的表现。当Oracle收购BEA获得了JRockit的所有权后，准备把JRockit中的优秀功能，譬如Java Mission Control管理工具，移植到HotSpot虚拟机时，但因为两者对方法区实现的差异而面临诸多困难。考虑到HotSpot未来的发展，在JDK6的时候HotSpot开发团队就有放弃永久代，逐步改为采用本地内存（Native Memory）来实现方法区的计划了，到了JDK7的HotSpot，已经把原本放在永久代的字符串常量池、静态变量等移出，而到了JDK8，终于完全废弃了永久代的概念，改用与JRockit、J9一样在本地内存中实现的元空间（Metaspace）来代替，把JDK7中永久代还剩余的内容（主要是类型信息）全部移到元空间中。
《Java虚拟机规范》对方法区的约束是非常宽松的，除了和Java堆一样不需要连续的内存和可以选择固定大小或者可扩展外，甚至还可以选择不实现垃圾收集。这区域的内存回收目标主要是针对常量池的回收和对类型的卸载。根据《Java虚拟机规范》的规定，如果方法区无法满足新的内存分配需求时，将抛出OutOfMemoryError异常。

6 运行时常量池

运行时常量池（Runtime Constant Pool）是方法区的一部分。Class文件中除了有类的版本、字段、方法、接口等描述信息外，还有一项信息是常量池表（Constant Pool Table），用于存放编译期生成的各种字面量与符号引用，这部分内容将在类加载后存放到方法区的运行时常量池中。
运行时常量池相对于Class文件常量池的另外一个重要特征是具备动态性，Java语言并不要求常量一定只有编译期才能产生，也就是说，并非预置入Class文件中常量池的内容才能进入方法区运行时常量池，运行期间也可以将新的常量放入池中。
既然运行时常量池是方法区的一部分，自然受到方法区内存的限制，当常量池无法再申请到内存时会抛出OutOfMemoryError异常。

7 直接内存

直接内存《Direct Memory》并不是虚拟机运行时数据区的一部分，也不是《Java虚拟机规范》中定义的内存区域。但是这部分内存也被频繁地使用，而且也可能导致OutOfMemoryError异常出现。
在JDK1.4中新加入了NIO（New Input/Output）类，引入了一种基于通道（Channel）与缓冲区（Buffer）的I/O方式，它可以使用Native函数库直接分配堆外内存，然后通过一个存储在Java堆里面的DirectByteBuffer对象作为这块内存的引用进行操作。这样能在一些场景中显著提高性能，因为避免了在Java堆和Native堆中来回复制数据。
显然，本机直接内存的分配不会受到Java堆大小的限制，但是，既然是内存，则肯定还是会受到本机总内存（包括物理内存、SWAP分区或者分页文件）大小以及处理器寻址空间的限制，一般服务器管理员配置虚拟机参数时，会根据实际内存去设置-Xmx等参数信息，但经常忽略掉直接内存，使得各个内存区域总和大于物理内存限制（包括物理的和操作系统级的限制），从而导致动态扩展时出现OutOfMemoryError异常。

参照：《深入理解Java虚拟机》
