防火墙虚拟系统配置实验

最新推荐文章于 2025-03-12 18:58:02 发布
原创 最新推荐文章于 2025-03-12 18:58:02 发布 · 437 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#服务器 #网络 #运维

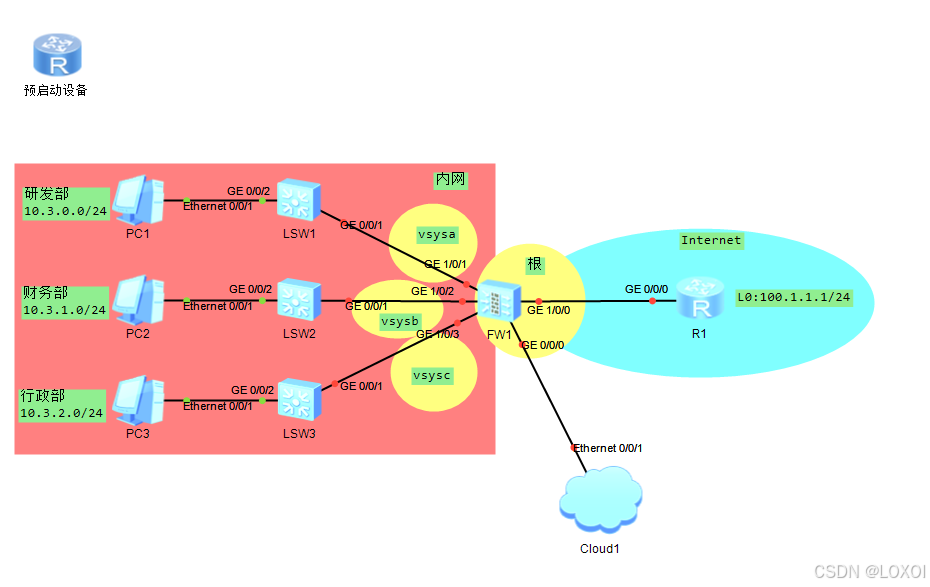

一、实验拓扑:

二、实验需求:

安全策略要求：

1、只存在一个公网IP地址，公司内网所有部门都需要借用同一个接口访问外网

2、财务部禁止访问Internet，研发部门只有部分员工可以访问Internet，行政部门全部可以访问互联网

3、为三个部门的虚拟系统分配相同的资源类

三、配置思路:

1、由根系统管理员创建虚拟系统abc并且为其分配资源以及配置管理员
2、根系统管理员为内网用户创建安全策略和NAT策略
3、由abc三个虚拟系统各自完成IP、路由、安全策略配置

四、配置步骤:

 1.先进行基础配置

[FW]interface GigabitEthernet 1/0/1
[FW-GigabitEthernet1/0/1]ip add 10.3.0.254 24
[FW]interface GigabitEthernet 1/0/2
[FW-GigabitEthernet1/0/2]ip add 10.3.1.254 24
[FW]interface GigabitEthernet 1/0/3
[FW-GigabitEthernet1/0/3]ip add 10.3.2.254 24
[FW]interface GigabitEthernet 1/0/0
[FW-GigabitEthernet1/0/0]ip add 11.1.1.1 24

[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip add 11.1.1.2 24
[R1]int LoopBack  0
[R1-LoopBack0]ip add 100.1.1.1 24

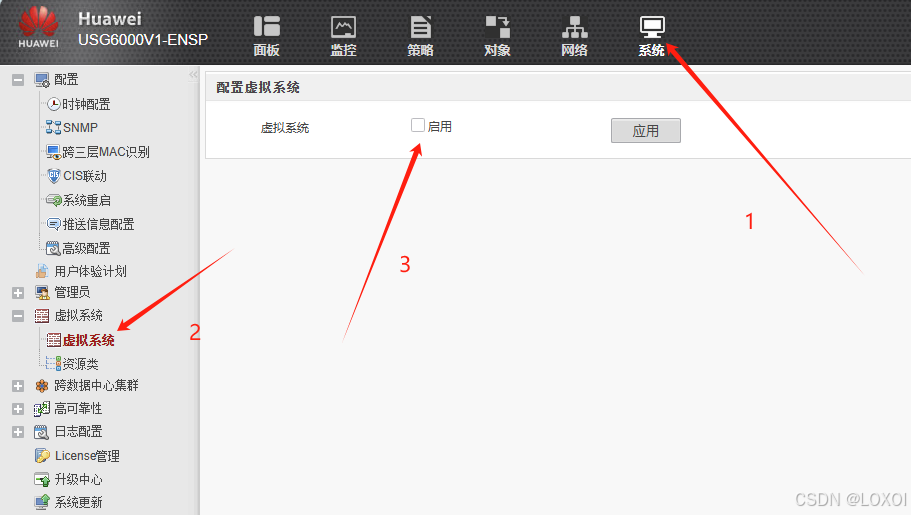

2.开启虚拟系统

[FW1]vsys enable

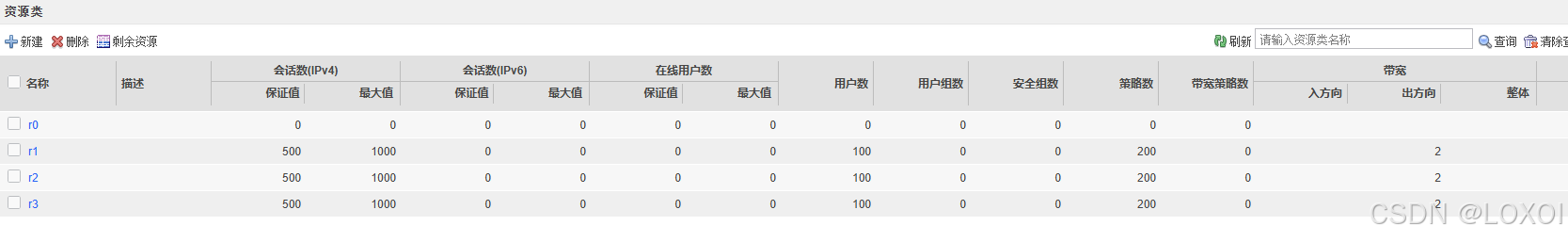

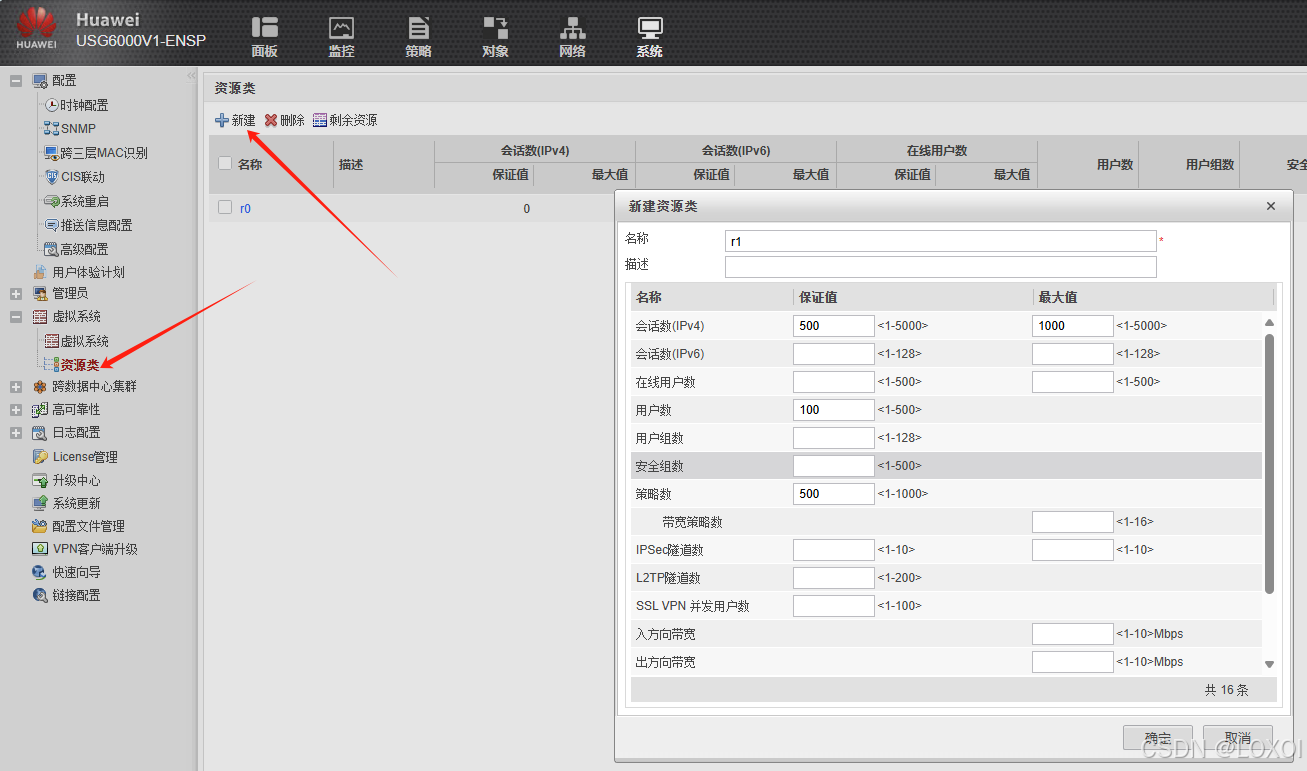

3.配置资源类

[FW1]resource-class r1 --创建资源类r1
[FW1-resource-class-r1]resource-item-limit session reserved-number 500 maximum
1000
[FW1]display resource global-resource   ---查看剩余公共资源

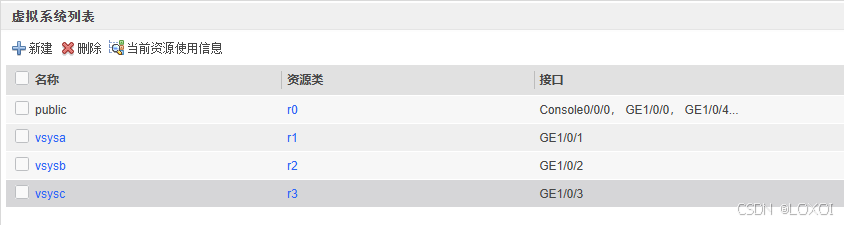

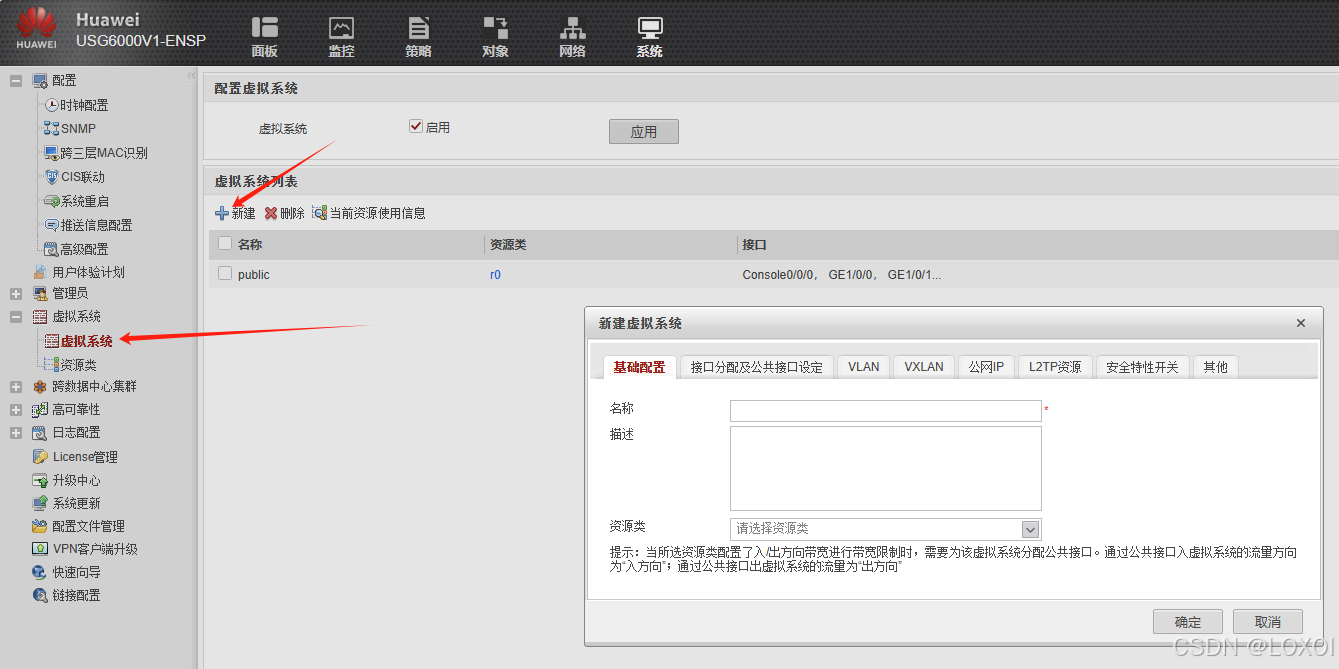

 4.创建虚拟系统

[FW1]vsys name vsysa ---创建虚拟系统，名称为vsysa
[FW1-vsys-vsysa]assign resource-class r1 ---设定使用的资源类

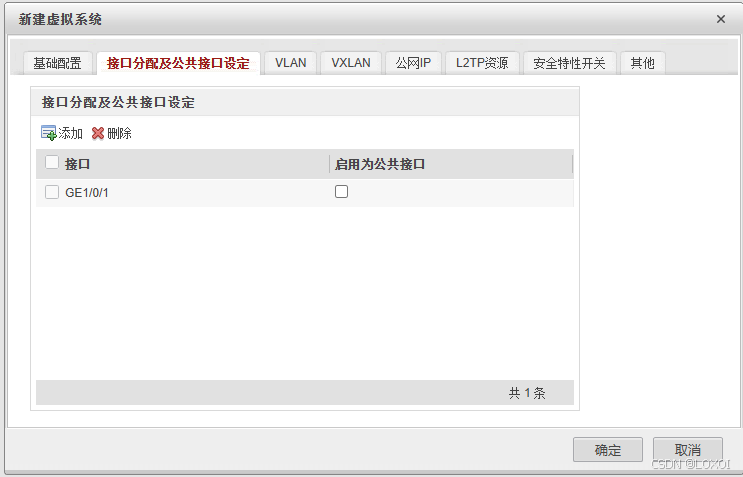

[FW1-vsys-vsysa]assign interface GigabitEthernet 1/0/1 ---将接口划入虚拟系统

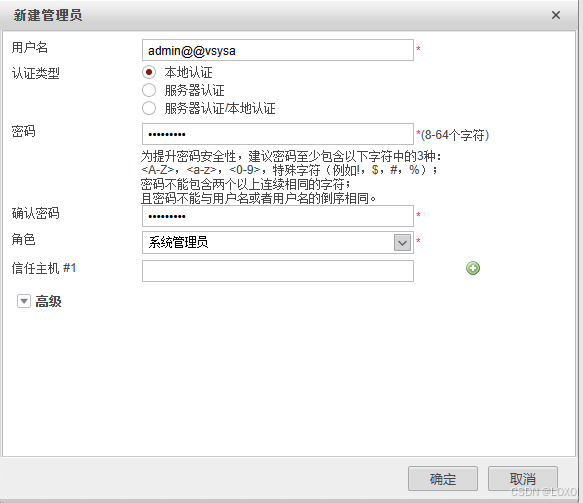

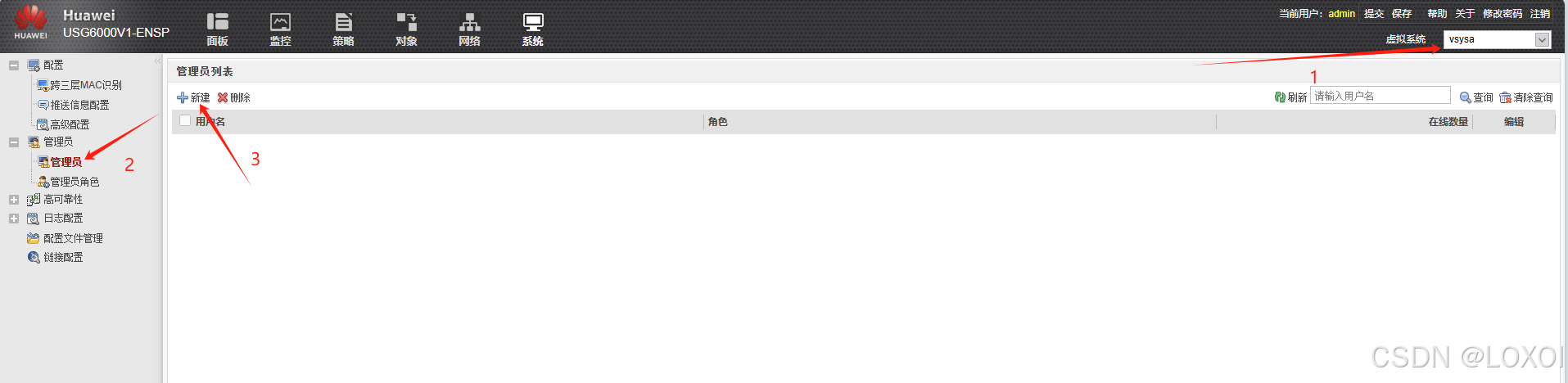

5.管理员配置

[FW1]switch vsys vsysa ---切换到vsysa系统中
[FW1-vsysa]aaa [FW-vsysa-aaa]manager-user admin@@vsysa ---创建vsysa虚拟系统管理员，@@为固定，前为用户
名，后为虚拟系统名称
[FW1-vsysa-aaa-manager-user-admin@@vsysa]password   --配置密码，需要输入两遍，密码没有回显
Enter Password:admin@123
Confirm Password:admin@123
[FW1-vsysa-aaa-manager-user-admin@@vsysa]level 15 --设定权限
[FW1-vsysa-aaa-manager-user-admin@@vsysa]service-type web telnet ssh ---设定登录服务，一般选择ssh和web即可
[FW1-vsysa-aaa-manager-user-admin@@vsysa]quit
[FW1-vsysa-aaa]bind manager-user admin@@vsysa role system-admin   ---定义admin@@vsysa用户为系统管理员

6.配置安全策略和NAT策略

安全策略:

[FW1]security-policy
[FW1-policy-security]rule name to_internet
[FW1-policy-security-rule-to_internet]source-zone trust
[FW1-policy-security-rule-to_internet]destination-zone trust
[FW1-policy-security-rule-to_internet]action permit

NAT策略:

[FW1]nat-policy
[FW1-policy-nat]rule name nat1
[FW1-policy-nat-rule-nat1]source-zone trust
[FW1-policy-nat-rule-nat1]egress-interface GigabitEthernet 1/0/0
[FW1-policy-nat-rule-nat1]source-zone
[FW1-policy-nat-rule-nat1]source-address 10.3.0.0 16
[FW1-policy-nat-rule-nat1]action source-nat easy-ip

 7.配置虚拟系统

[FW1]switch vsys vsysa
<FW1-vsysa>sys
[FW1-vsysa]int g 1/0/1
[FW1-vsysa-GigabitEthernet1/0/1]ip address 10.3.0.254 24
[FW1-vsysa-GigabitEthernet1/0/1]q
[FW1-vsysa]int Virtual-if 1
[FW1-vsysa-Virtual-if1]ip address 172.16.1.1 24

[FW1-vsysa]firewall zone trust
[FW1-vsysa-zone-trust]add
[FW1-vsysa-zone-trust]add int g 1/0/1
[FW1-vsysa-zone-trust]q
[FW1-vsysa]firewall zone untrust
[FW1-vsysa-zone-untrust]add int Virtual-if 1

[FW1-vsysa]ip route-static 0.0.0.0 0 public

[FW1-vsysa]ip address-set ip_add01 type object
[FW1-vsysa-object-address-set-ip_add01]address range 10.3.0.1 10.3.0.10

                                                  -----创建地址组,确定可以访问互联网的用户地址


[FW1-vsysa]security-policy
[FW1-vsysa-policy-security]rule name to_internet
[FW1-vsysa-policy-security-rule-to_internet]source-zone trust
[FW1-vsysa-policy-security-rule-to_internet]destination-zone untrust
[FW1-vsysa-policy-security-rule-to_internet]source-address address-set ip_add01
[FW1-vsysa-policy-security-rule-to_internet]action permit

FW-vsysa-policy-security]rule move to_vsysb before to_internet

[FW]switch vsys vsysb
[FW-vsysb]int g 1/0/2
[FW-vsysb-GigabitEthernet1/0/2]ip add 10.3.1.254 24
[FW-vsysb]int Virtual-if 2
[FW-vsysb-Virtual-if2]ip add 172.16.2.1 24

[FW-vsysb]firewall zone untrust
[FW-vsysb-zone-untrust]add interface Virtual-if 2
[FW-vsysb]firewall zone trust
[FW-vsysb-zone-trust]add int g 1/0/2

[FW-vsysb]ip route-static 0.0.0.0 0 public


[FW]switch vsys vsysb
[FW-vsysc]int g 1/0/3
[FW-vsysc-GigabitEthernet1/0/3]ip add 10.3.2.254 24
[FW-vsysc]int Virtual-if 3
[FW-vsysc-Virtual-if3]ip add 172.16.3.1 24

[FW-vsysc]firewall zone untrust
[FW-vsysc-zone-untrust]add interface Virtual-if 3
[FW-vsysc]firewall zone trust
[FW-vsysc-zone-trust]add int g 1/0/3

[FW-vsysc]ip route-static 0.0.0.0 0 public

[FW1-vsysc]security-policy
[FW1-vsysc-policy-security]rule name to_internet
[FW1-vsysc-policy-security-rule-to_internet]source-zone trust
[FW1-vsysc-policy-security-rule-to_internet]destination-zone untrust
[FW1-vsysc-policy-security-rule-to_internet]source-address 10.3.2.0 24
[FW1-vsysc-policy-security-rule-to_internet]action permit



[FW1]ip route-static vpn-instance vsysa 10.3.1.0 24 vpn-instance vsysb ---在根系统上，为vsysa系统配置静态路由，指向vsysb

 五、实验验证:

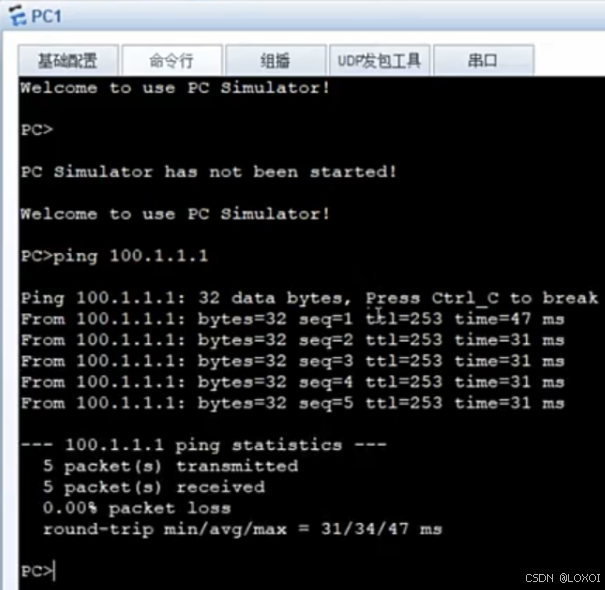

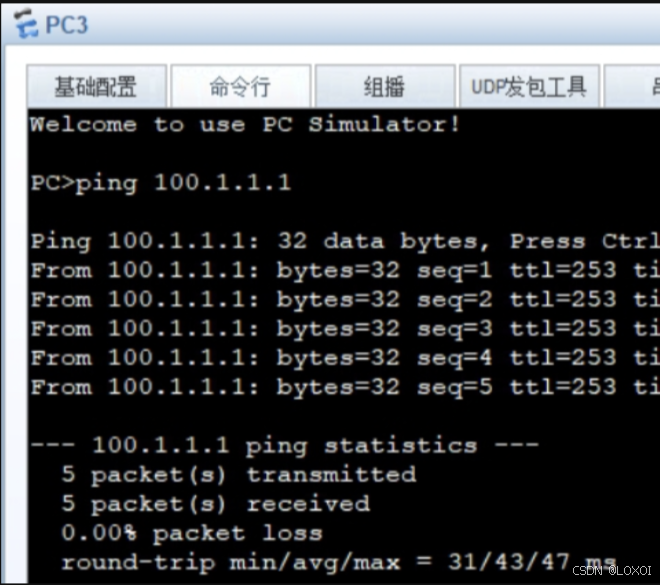

1.研发部访问Internet

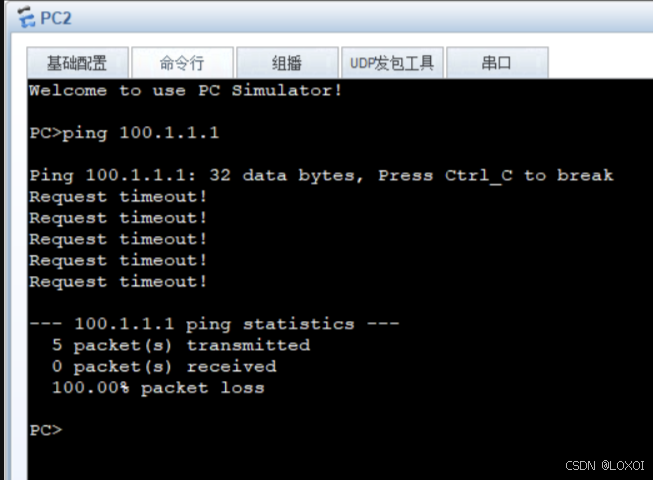

2.财务部不能访问Internet；行政部能访问Internet
