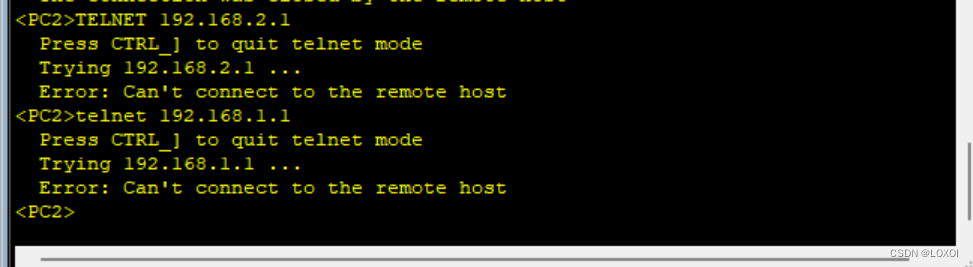

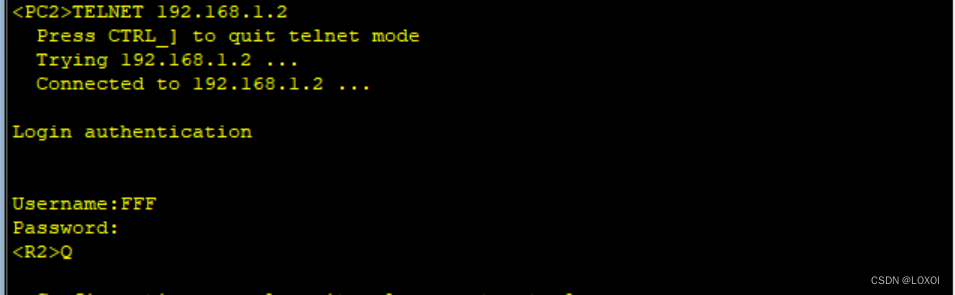

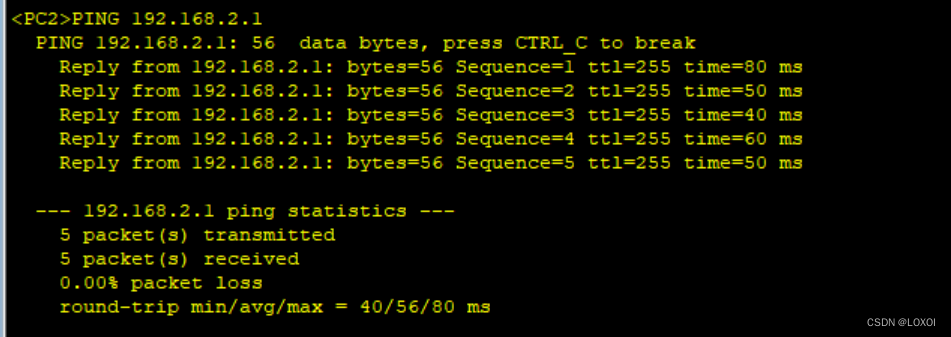

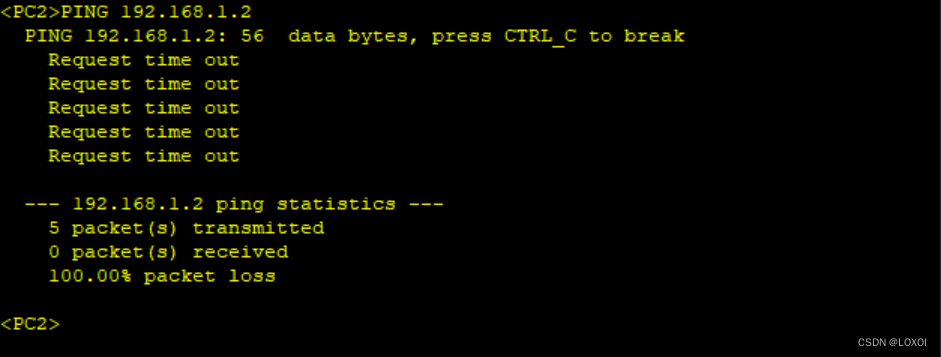

本文描述了一个网络实验，包括设备基础配置（IP地址设置和缺省路由配置），AAA服务开通，以及使用ACL实现对PC间的访问控制，结果显示PC之间的通信受限于配置的ACL规则。

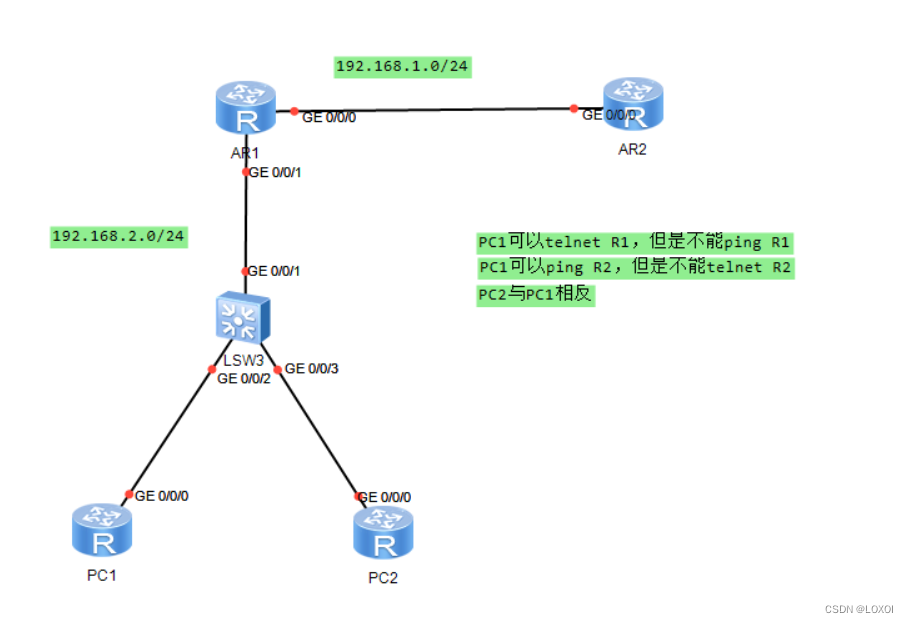

实验拓扑及要求：

实验步骤：

1. 对设备进行基础配置

1.1 进行IP的配置

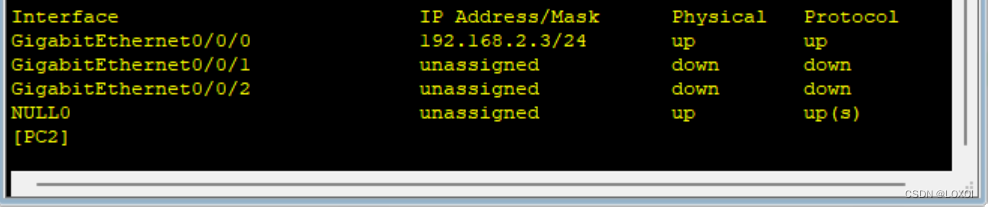

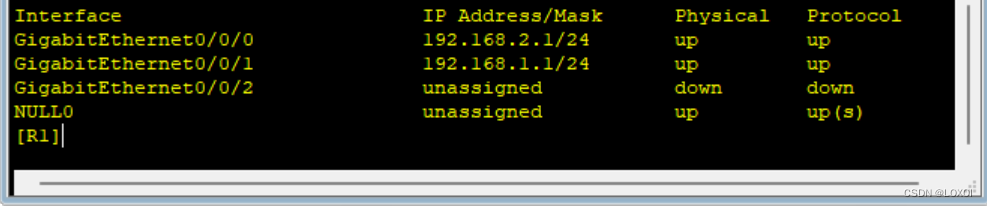

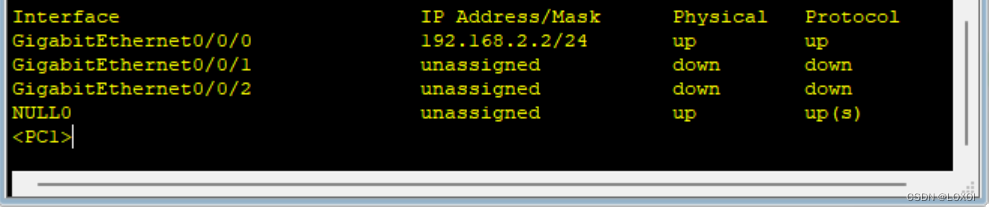

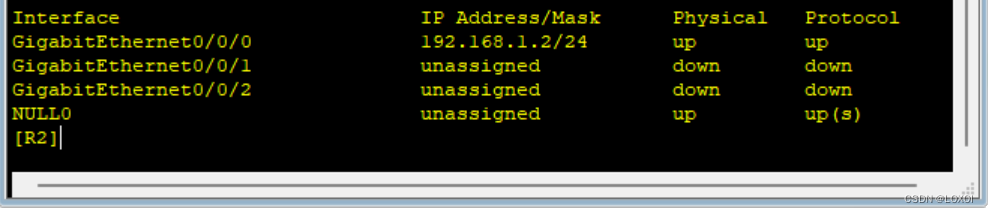

配置如图所示：

注：此处用路由器模拟PC来进行配置操作

1.2 对PC1、PC2添加缺省路由，为R2配置指向2.0网段的动态路由

[PC1]ip route-static 0.0.0.0 0 192.168.2.1

[PC2]ip route-static 0.0.0.0 0 192.168.2.1

[R2]ip route-static 192.168.2.0 24 192.168.1.1

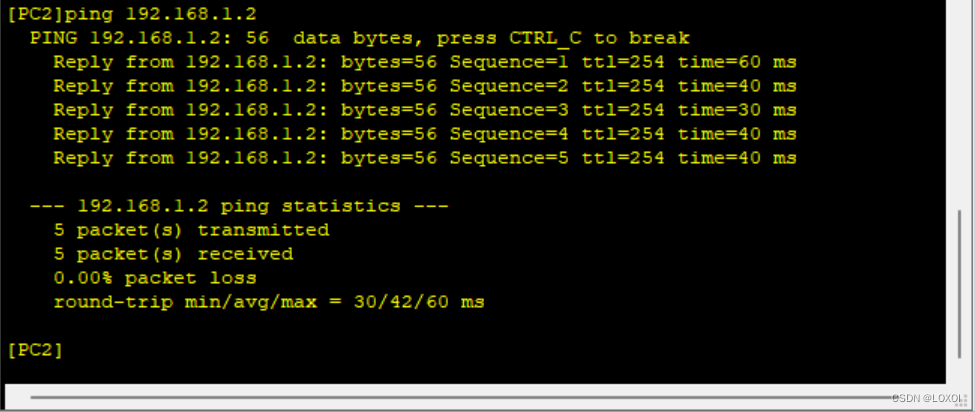

如此便实现了全网通

2. ACL的实现

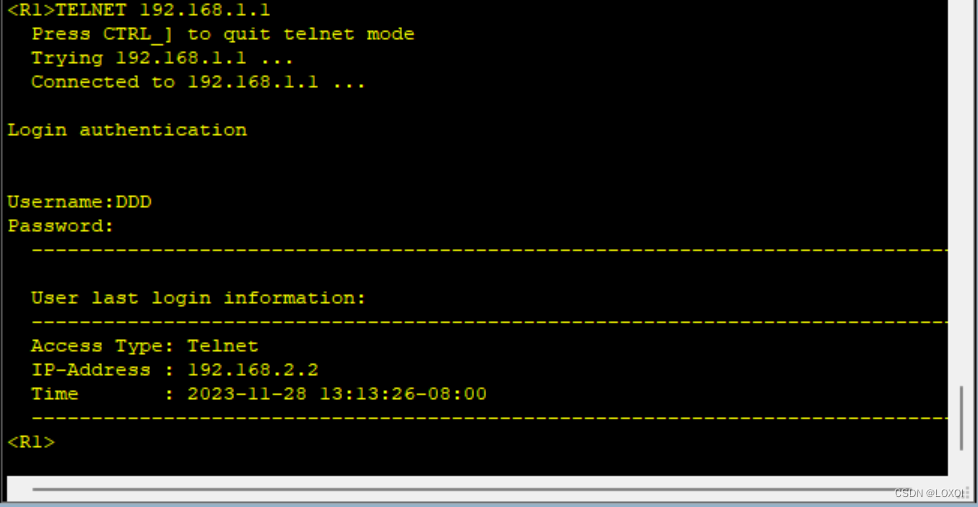

2.1 开启telnet

[R1]aaa

[R1-aaa]local-user DDD privilege level 15 password cipher 123456

[R1-aaa]local-user DDD service-type telnet

[R1]user-interface vty 0 4

[R1-ui-vty0-4]authentication-mode aaa

[R2]aaa

[R2-aaa]local-user FFF privilege level 15 password cipher 654321

[R2-aaa]local-user FFF service-type telnet

[R2]user-interface vty 0 4

[R2-ui-vty0-4]authentication-mode aaa

2.2 在R1处编写ACL表

[R1]acl 3000

[R1-acl-adv-3000]rule deny icmp source 192.168.2.2 0.0.0.0 destination 192.168.1
.1 0.0.0.0

[R1-acl-adv-3000]rule deny icmp source 192.168.2.2 0.0.0.0 destination 192.168.2
.1 0.0.0.0

[R1-acl-adv-3000]rule deny tcp source 192.168.2.2 0.0.0.0 destination 192.168.1.
2 0.0.0.0 destination-port eq 23

[R1-acl-adv-3000]rule deny tcp source 192.168.2.3 0.0.0.0 destination 192.168.1.
1 0.0.0.0 destination-port eq 23

[R1-acl-adv-3000]rule deny tcp source 192.168.2.3 0.0.0.0 destination 192.168.2.
1 0.0.0.0 destination-port eq 23

[R1-acl-adv-3000]rule deny icmp source 192.168.2.3 0.0.0.0 destination 192.168.1
.2 0.0.0.0

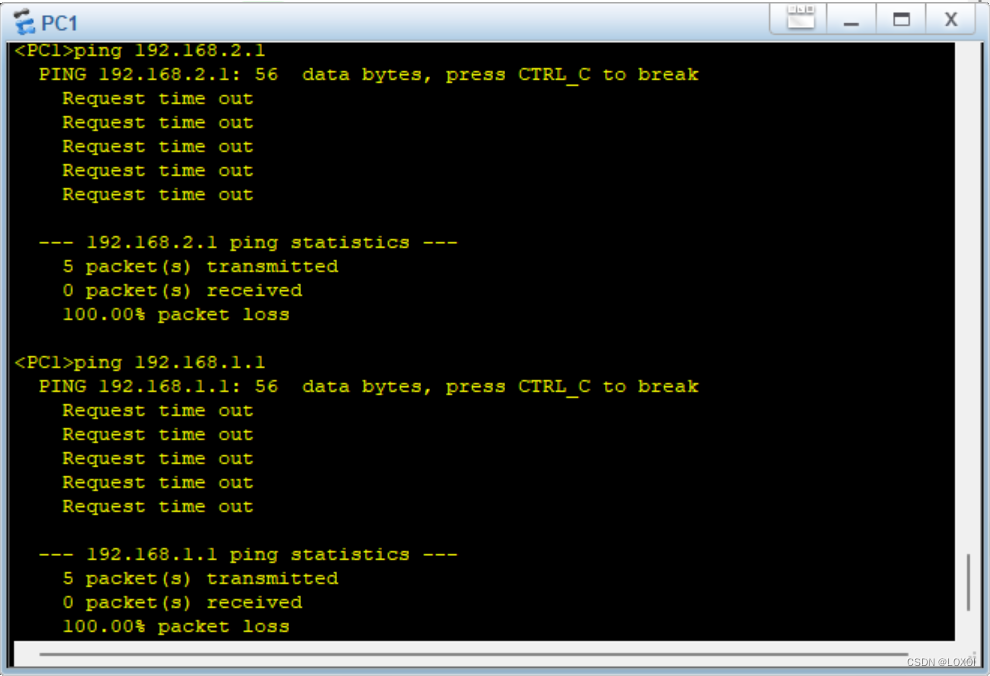

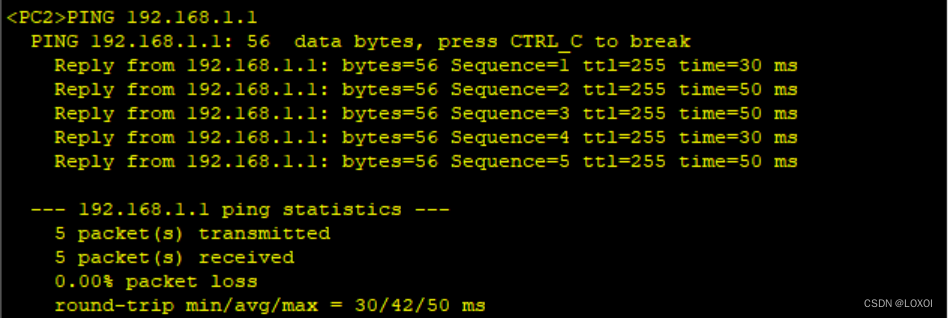

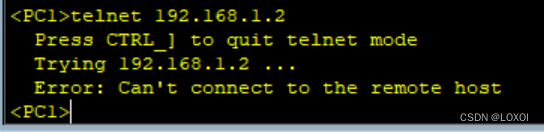

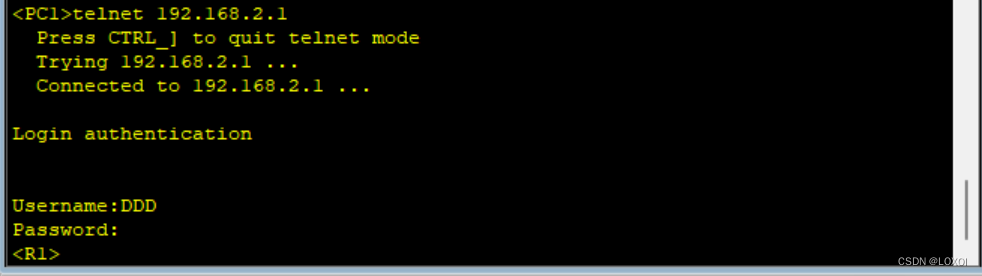

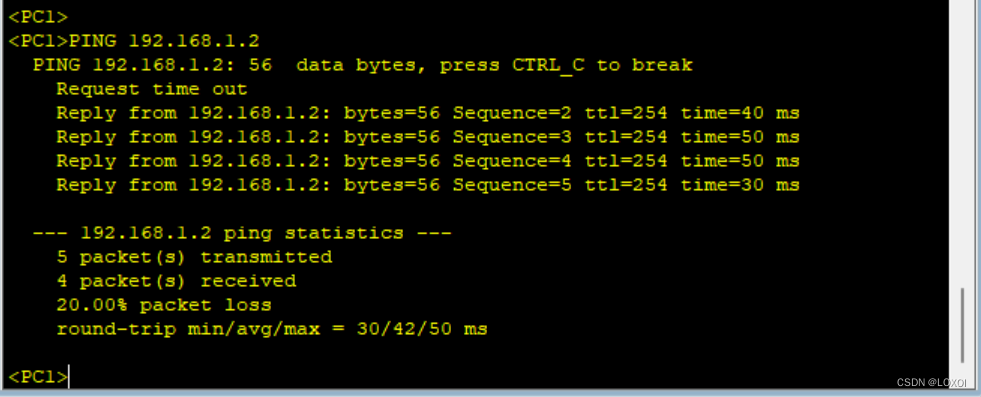

[R1-GigabitEthernet0/0/0]traffic-filter inbound acl 3000 调用接口
