matlab绘图

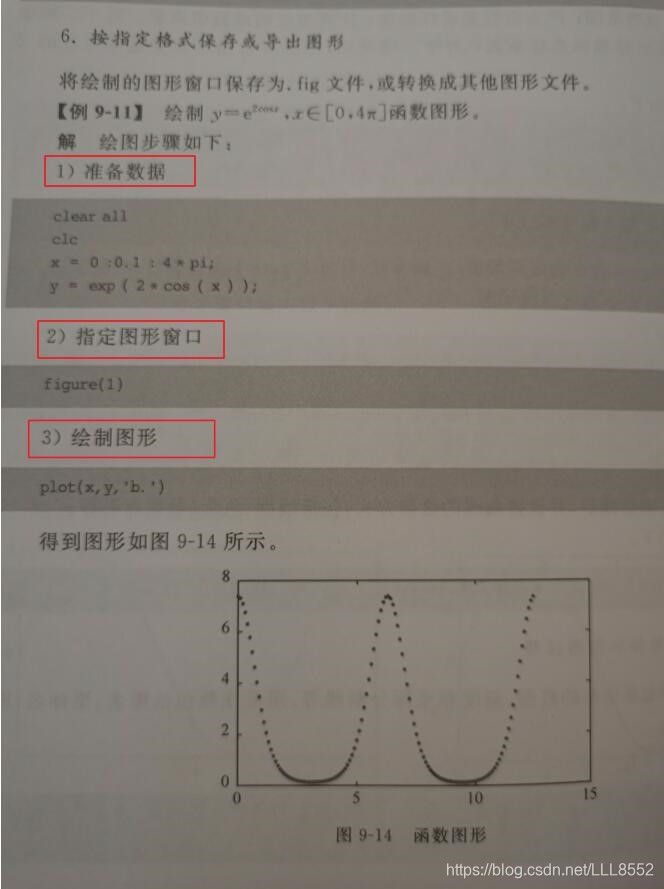

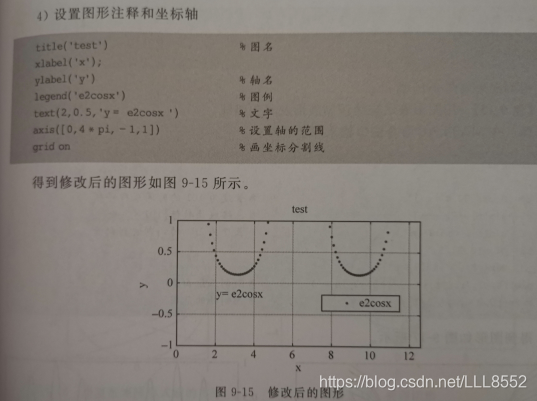

二维图形绘制步骤



一元函数绘图

1. ezplot(f)        在-2pi<x<2pi范围内绘制f=f(x)的图形,或者f(x,y)=0的图形
2. ezplot(f,[xmin,xmax])
3. ezplot(f,[xmin,xmax,ymin,ymax])
4. ezplot(x,y)        按照x=x(t),y=y(t)绘制图形

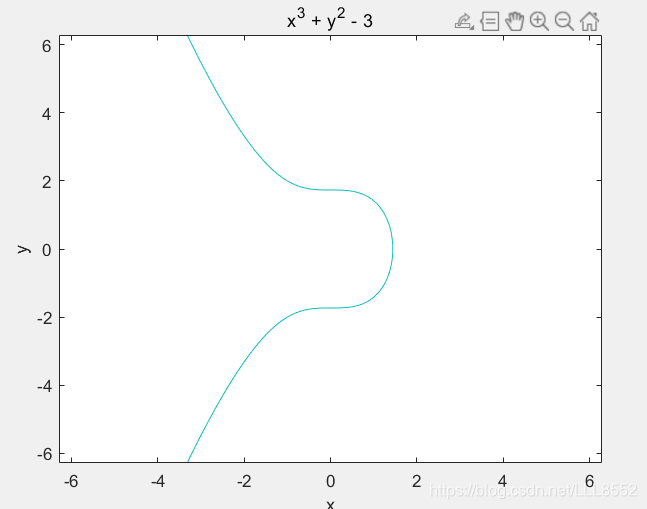

eg:

f=x^3+y^3-3

ezplot(f)



二元函数绘图

方法一：

1. ezmesh(f)
2. ezmesh(f,domain)        domain是一个4*1的向量[xmin,xmax,ymin,ymax]),也可以是2*1的向量[min,max],只不过x，y共用这个范围。
3. ezmesh(x,y,z),x=x(t),y=y(t),z=z(t)
4. ezmesh(…,n)        绘制图形时同时绘制n*n网格

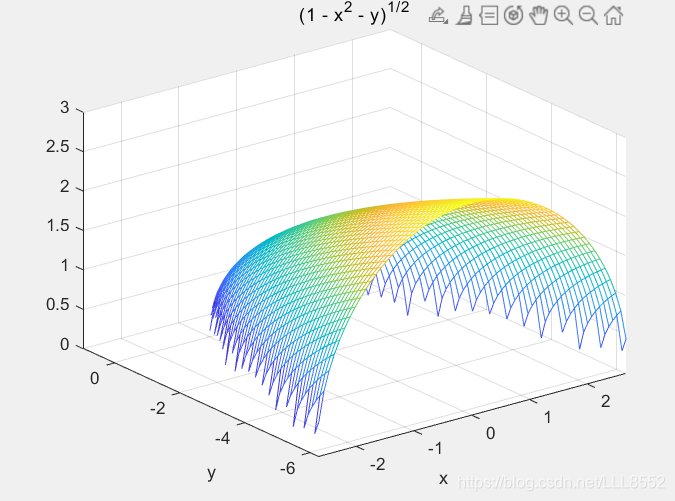

eg：

f=sqrt(1-x^2-y)
ezmesh(f)

方法二：

meshgrid(x,y),形成三维图形的x和y数据

再使用surf绘制

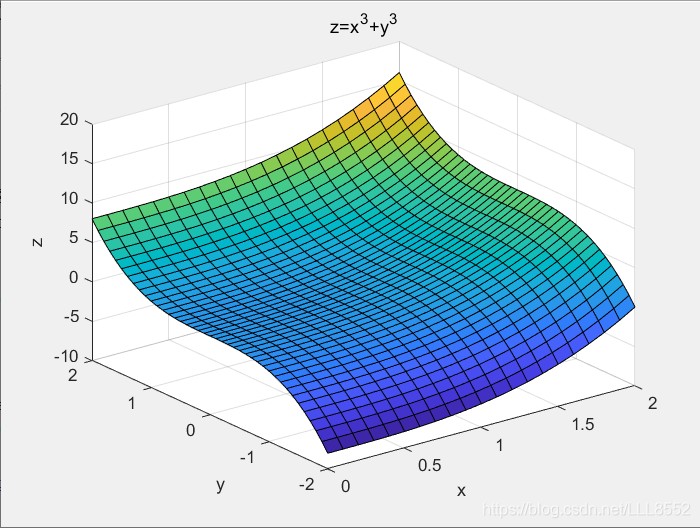

eg：

x=0:0.1:2;
y=-2:0.1:2;
[X,Y]=meshgrid(x,y);
Z=X.^3+Y.^3;
surf(X,Y,Z);
xlabel('x');
ylabel('y');
zlabel('z');
title('z=x^3+y^3');



离散数据可视化

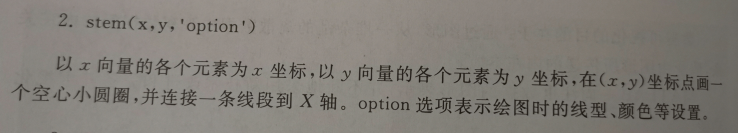

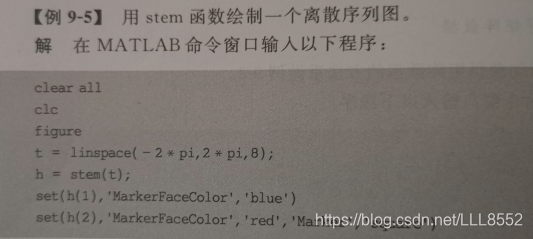

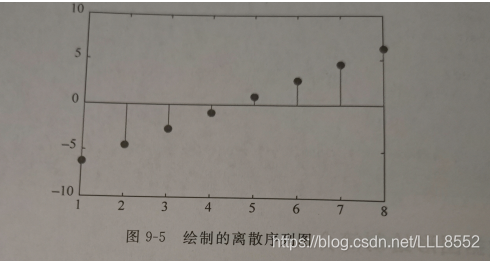

1.stem()









常用特殊二维图形的绘制

1.bar(x,y)		条形图
2.stairs(x,y)		阶梯图
3.pie(x)		饼图
4.scatter(x,y,s,c) (s是圆圈标记点的面积，c是标记点颜色）		散点图
5.hist(x) (x若是矩阵，一列是一个图）		直方图
