基恩士PLC----输入 / 输出继电器 R 详解

#基恩士PLC学习

一、概述

• 输入继电器：接收外围设备的 ON/OFF 状态信息，并将其传入 PLC。
• 输出继电器：从 PLC 向外围设备发送 ON/OFF 指令或算术运算结果。

二、软元件表示与编号规则

1. 编号组成

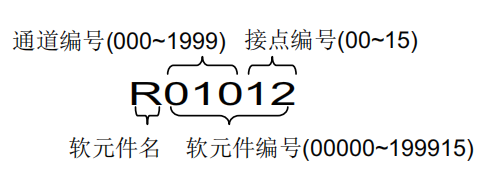

   软元件编号由 通道编号（000~1999） 和 接点编号（00~15） 组成，完整范围为 R00000~R199915。

   • 示例：R01012 表示通道编号为 010，接点编号为 12。



1. 编号分配逻辑

   • 每个通道包含 16 位（接点编号 00~15），16 位满后自动分配至下一个通道。

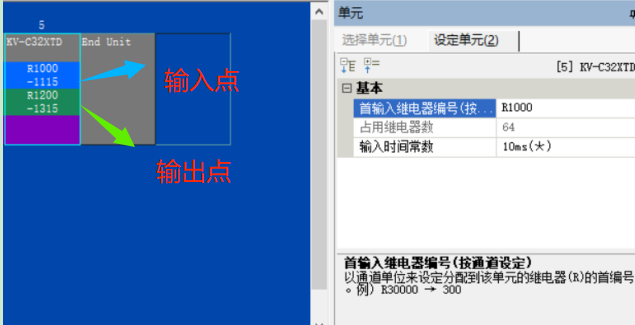

   • 通过 PLC 的单元编辑器设定继电器通道，以通道为单位分配首编号（如 R30000 对应通道 300）。

三、输入 / 输出继电器
