ATM系统包图

一.实验目的

1、理解包的基本概念。

2、理解包与包之间的关系。

3、掌握从用例图和类图中抽象出包。

4、掌握从用例图和类图中抽象出包与包之间的关系。

5、掌握使用ROSE软件构建包图的方法。

二.实验内容

• 寻找包

通过把具有很强语义联系的建模元素分组，找出分析包。分析包必须反映元素的真实的语义分组，而不仅是逻辑架构的理想视图。

我们以对象模型(类图)为依据，把关系紧密的类分到同一个包中，把关系松散的类分到不同的包中。

1．标识候选包的原则：

(1)．把类图中关系紧密的类放到一个包中；

(2)．在类继承类层次中，把不同层次的类放在不同的包中。

2．调整候选包

在已经识别一组候选包后，然后减少包间依赖，最小化每个包的public、protected元素的个数，最大化每个包中private元素的个数。做法是：

(1).在包间移动类；

(2).添加包或删除包。

• 确定包之间的关系

良好包结构的关键是包内高内聚，包间低耦合。

一个包中的类需要用到另一个包中的类，这就造成包之间的依赖关系：

1、使用<<access > >或<<import>>的依赖。

<<access>>叫做访问依赖，它的表示方法是在虚箭线上标有构造型<<access>>，箭头从输入方的包指向输出方的包。

<<use>>叫做使用依赖。

<<import>>的依赖也可以叫做输入依赖或引入依赖。

• 标出包内元素的可见性

public、protected、private

通常，当创建分析包模型时，应该尽量使包模型简单。获得正确的包集合比使用诸如包泛化和依赖构造型的特征更加重要，这些特征可以以后再添加，仅当使用诸如包泛化和依赖构造型的特征使得模型更加容易理解时，才使用这些包整理技术。除了保持简单，还应该避免嵌套包。

三.实验过程

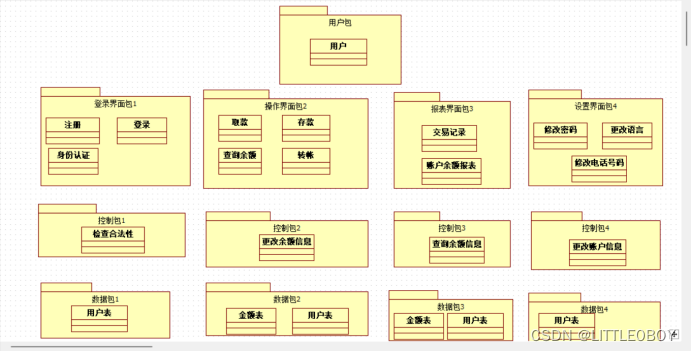

• 寻找包

• 确定包之间的关系

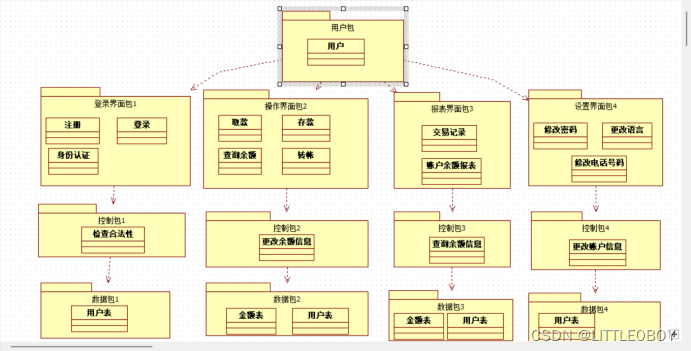

包结构如图所示：

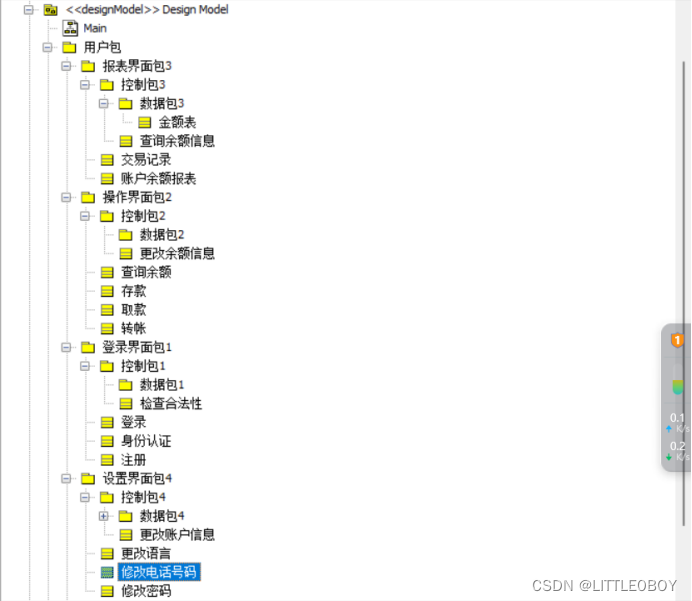

四.实验结果

五.实验分析

在进行ATM包图设计时，可以按照以下步骤进行：

1. 确定包的基本概念：理解包的基本概念，包是一种组织和管理类和其他元素的方式，可以根据元素之间的语义联系进行分组。

2. 寻找包：根据对象模型（类图）中的类之间的关系，将关系紧密的类放到同一个包中，将关系松散的类放到不同的包中。可以根据关系紧密程度和类继承层次来标识候选包。

3. 调整候选包：在识别一组候选包后，可以调整包间的依赖关系，最小化每个包中公共和受保护元素的个数，最大化每个包中私有元素的个数。可以通过在包间移动类、添加包或删除包来实现。

4. 确定包之间的关系：良好的包结构需要包内高内聚和包间低耦合。包之间的依赖关系可以使用<<access>>或<<import>>的依赖来表示，可以使用虚箭头标记构造型<<access>>，箭头从输入方的包指向输出方的包。

5. 标出包内元素的可见性：在包内，可以使用public、protected和private等可见性修饰符来标识元素的可见性。

在设计包图时，需要注意以下几点：

- 保持包模型简单：尽量使包模型简单，获得正确的包集合比使用特性更加重要，可以在需要时再添加特性。

- 避免嵌套包：尽量避免嵌套包，保持包的层次结构简洁。

最后，根据实验结果进行实验分析，并参考相关文献进行深入学习和理解。

参考文献

《UML实验指导书》
