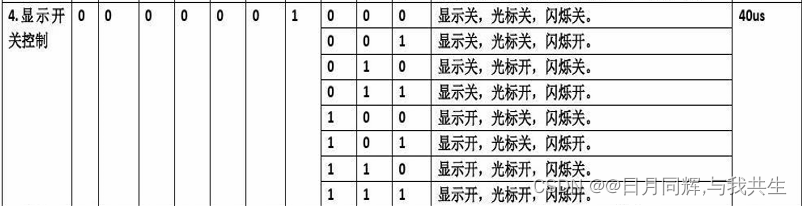

一、显示开关控制指令

RS=0，RW=0==>写命令

#define LCD_OFF      0x08 //显示关，光标关，不闪烁
#define LCD_FLI      0x09 //显示关，光标关，闪烁开
#define LCD_CUR      0x0A //显示关，光标开，不闪烁
#define LCD_CUR_FLI  0x0B //显示关，光标开，闪烁开
#define LCD_BIS      0x0C //显示开，光标关，不闪烁
#define LCD_BIS_FLI  0x0D //显示开，光标关，闪烁开
#define LCD_BIS_CUR  0x0E //显示开，光标开，不闪烁
#define LCD_ON       0x0F //显示开，光标开，闪烁开

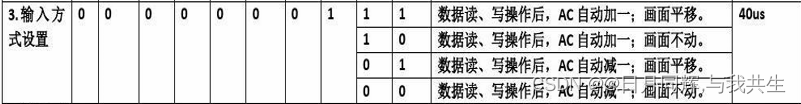

二、显示模式控制

RS=0，RW=0==>写命令

//显示模式控制
#define LCD_AC_ADD_MOVE    0x07 //数据读写操作后，AC自动加1，画面平移
#define LCD_AC_ADD         0x06 //数据读写操作后，AC自动加1，画面不平移
#define LCD_AC_RED_MOVE    0x05 //数据读写操作后，AC自动减1，画面平移
#define LCD_AC_RED         0x04 //数据读写操作后，AC自动减1，画面不平移

三、光标移动指令

RS=0，RW=0==>写命令

//光标移动指令
#define SUR_LEFT          0x10 //光标左移，画面显示不移动
#define SUR_RIGHT         0x14 //光标右移，画面显示不移动
#define LCD_DIS_FRA_LEFT  0x18 //光标不移动，画面显示左移，操作后AC自增
#define LCD_DIS_FRA_RIGHT 0x1C //光标不移动，画面显示右移，操作后AC自减

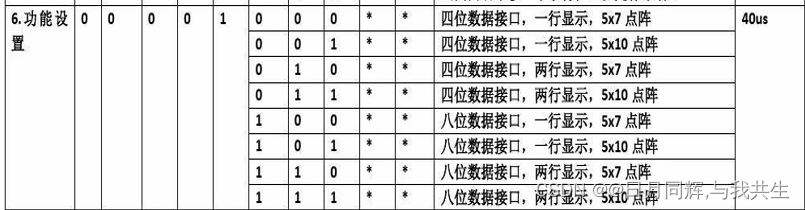

四、功能设置

4.1宏定义4

RS=0，RW=0==>写命令

#define EDI4_DISONE_57  0x20 //4位数据接口，1行显示，5*7点阵
#define EDI4_DISONE_510 0x24 //4位数据接口，1行显示，5*10点阵
#define EDI4_DISTWO_57  0x28 //4位数据接口，2行显示，5*7点阵
#define EDI4_DISTWO_510 0x2C //4位数据接口，2行显示，5*10点阵
#define EDI8_DISONE_57  0x30 //8位数据接口，1行显示，5*7点阵
#define EDI8_DISONE_510 0x34 //8位数据接口，1行显示，5*10点阵
#define EDI8_DISTWO_57  0x38 //8位数据接口，2行显示，5*7点阵
#define EDI8_DISTWO_510 0x3C //8位数据接口，2行显示，5*10点阵
