LCD1602设计(1)



本文为博主 日月同辉，与我共生，csdn原创首发。希望看完后能对你有所帮助，不足之处请指正！一起交流学习，共同进步！

> 发布人：@日月同辉,与我共生_单片机-优快云博客

> 欢迎你为独创博主日月同辉，与我共生点赞❤❤❤+关注👍+收藏🌹+评论☺。

系列专栏： 优快云-LCD1602系列🎁

> 我的格言是：“尽最大努力，做最好的自己！💪

要转载，请提前告知！！！

版权声明：本文为优快云博主「日月同辉，与我共生」的原创文章，优快云独一份。

目录

一、LCD1602简介

二、LCD1602接法

三、DDRAM

四、CGROM&CGRAM

五、代码提供

5.1显示字符

5.2位置功能函数

5.3自定义字符函数

一、LCD1602简介

LCD1602是一种工业字符型液晶，能够同时显示16x02即32个字符。它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。这种液晶显示器的显示原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。此外，1602液晶也叫1602字符型液晶，它由若干个5X7或者5X10等点阵字符位组成，每个点阵字符位都可以显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用。

二、LCD1602接法

LCD1602的基本参数及引脚功能包括：

⛄显示容量：16×2个字符；

⛄芯片工作电压：4.5—5.5V；

⛄工作电流：2.0mA（5.0V）；

⛄模块最佳工作电压：5.0V；

⛄字符尺寸：2.95×4.35（W×H）mm。

LCD1602采用标准的14脚（无背光）或16脚（带背光）接口。

引脚号	功能说明
1	VSS：地电源（接地）
2	VDD：接5V正电源
3	VL：液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度
4	RS：寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器
5	R/W：读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据
6	E端：使能端，当E端由高电平跳变成低电平时，液晶模块执行命令
7-14	D0-D7：8位双向数据线
15	背光源正极（接电源）
16	背光源负极（接地）

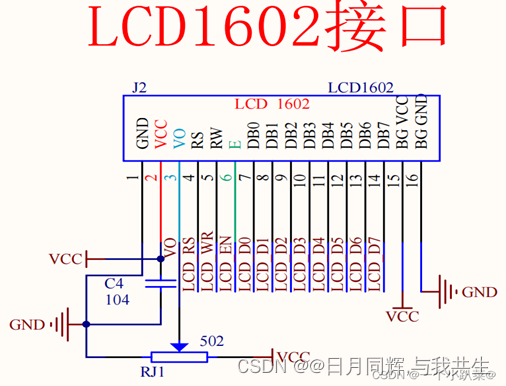

LCD1602原理图：

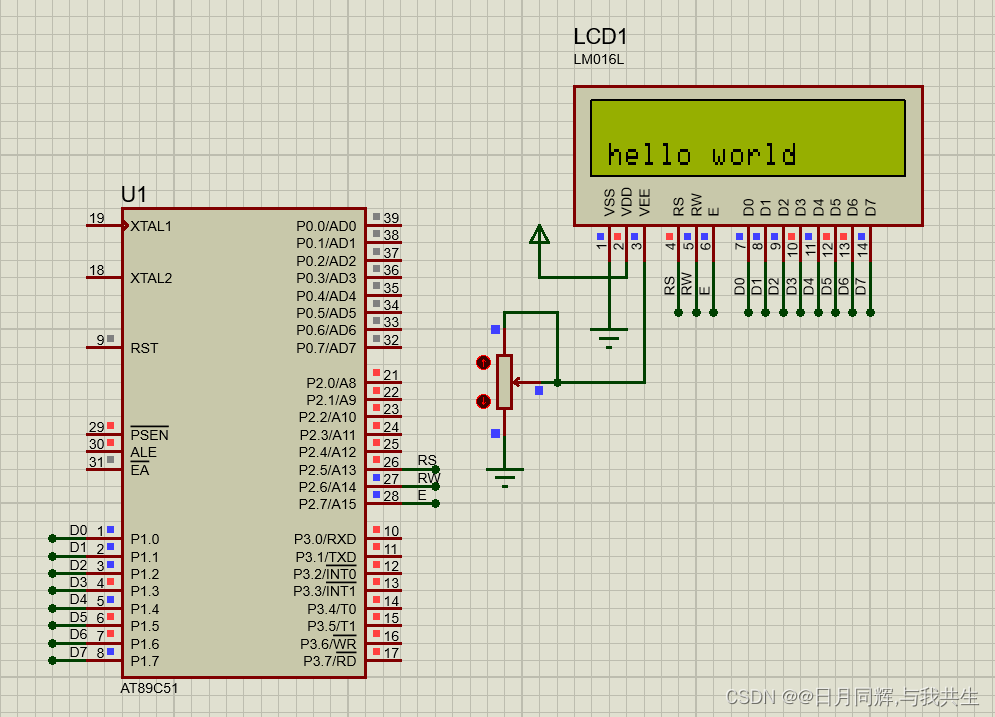

LCD1602仿真图：

三、DDRAM

LCD1602可以显示16*2=32个字符，即LCD1602有32个位置用于显示字符，若一个字符要在某个位置显示，就要给每个位置规定一个显示地址（DDRAM地址）。

四、CGROM&CGRAM

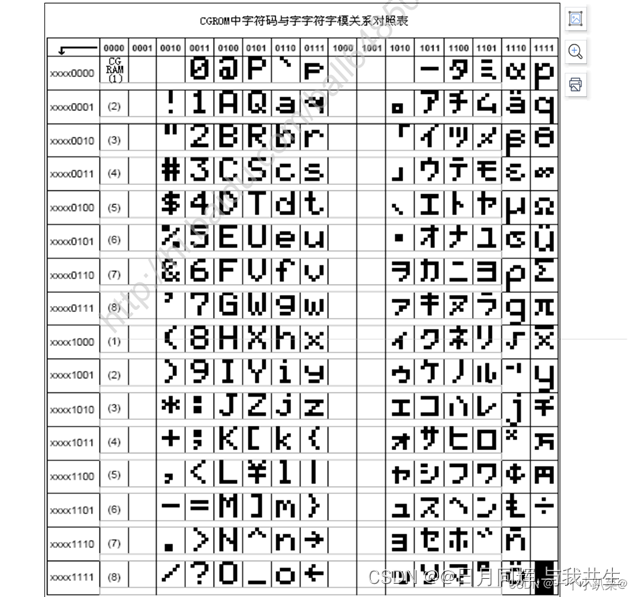

LCD1602如何显示一个字符呢？CGROM是中文字库的意思，它代表液晶屏内部存储的160个不同的点阵字符图形，这些字符包括阿拉伯数字等，每个字符有对应的CGROM地址(8位二进制，与ASCII地址一样)。在液晶模块中，字符产生器（CGROM）会自动读出字符的字形点阵数据，并将字符显示在液晶屏上。另外，CGRAM最多可以自定义8个字符，如摄氏度符号℃。

五、代码提供

5.1显示字符

#include "lcd1602.h"

void main()
{
	unsigned char str[]="hello world";
	unsigned char str2[]="123abc";
	unsigned char str3[]={1,2,3,4,5,6};
	unsigned char str4[]={10,11,12,13,14,15};
	LCDInit();
	while(1)
	{
		LCDShowStr(0,0,str);
		LCDShowStr(0,1,"hello world");
	}
}

5.2位置功能函数

void LCDSetPosition(unsigned char x,unsigned char y) //位置函数  y：行  0-1
{                                                    //          x：列  0-7
	if(y==0)
	{
		LCDWriteCmd(0x80|x);
	}
	else
	{
		LCDWriteCmd(0x80|(x+0x40));
	}
}

void LCDShowStr(unsigned char x,unsigned char y,unsigned char *str)
{
	LCDSetPosition(x,y);
	while(*str!='\0')
	{
	  LCDWritedata(*str++);
	}
}

5.3自定义字符函数

void LCD_Write_CGRAM(unsigned char *str)
{
	unsigned char i;
	LCDWriteCmd(0x48);//1.自定义字符
	for(i=0;i<8;i++)
	{
		LCDWritedata(str[i]);
	}
	LCDWriteCmd(0x80|0x00);//2.显示字符->在哪显示+显示哪个字符
	LCDWriteCmd(0x01);
}

void LCDSetChar(unsigned char x,unsigned char y,unsigned char pos,unsigned char *str)
{
	unsigned char i;
	for(i=0;i<8;i++) //1.自定义字符
	{
		LCDWriteCmd(0x40+8*pos+i);
		LCDWritedata(*(str+i));
	}
	LCDSetPosition(x,y);//2.显示位置
	LCDWriteCmd(0x00+pos);//3.调用自定义字符
}

下一文将继续介绍 LCD1602，亲爱的读者敬请期待，下一文更精彩！！！
