RT_Thread学习笔记(1) 外设PIN

最新推荐文章于 2024-11-01 15:05:13 发布

原创

最新推荐文章于 2024-11-01 15:05:13 发布 · 1.1k 阅读

3 ·

CC 4.0 BY-SA版权

文章标签：

#嵌入式 #rtt

本文介绍如何在RT-ThreadStudio中利用外设PIN进行点灯实验及按键控制LED的操作。主要内容包括开发环境配置、外设资源介绍、程序开发流程、点灯实验与按键中断控制LED的具体实现。

RT_Thread Studio 使用记录(1) 外设PIN

1.外设资源

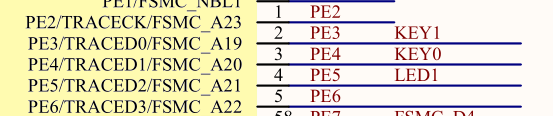

开发板：正点原子F103 ZET6版本

在这里插入图片描述

2.程序开发

添加头文件

#include <rtdevice.h>
#include <board.h>

2.1 点灯

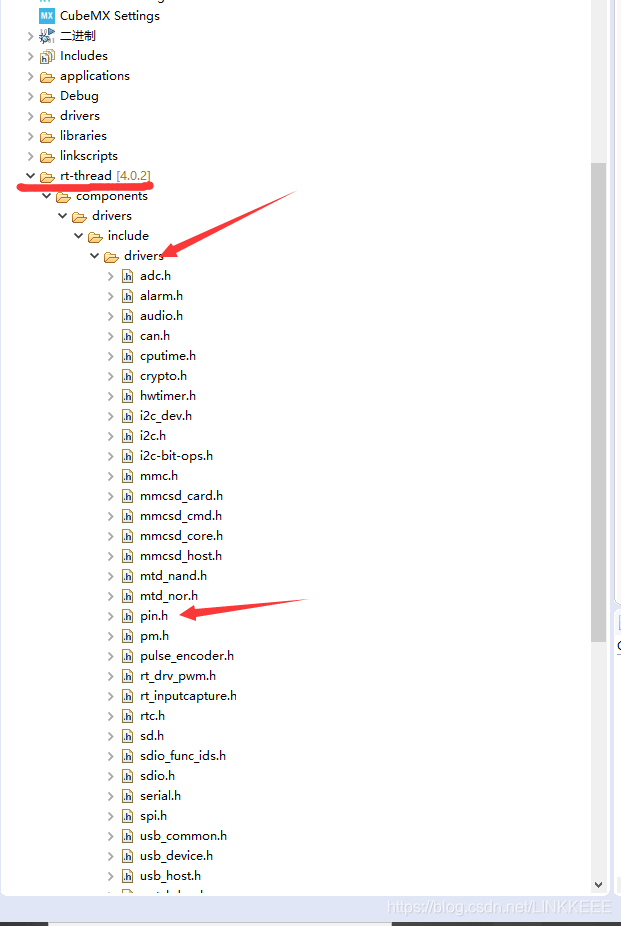

使用RTT提供的相关函数，位置如下

在这里插入图片描述

获取引脚号函数：GET_PIN(E,5)

在PIN.H出查看右侧大纲即可快速查找相关代码，主要使用rt_pin_write rt_pin_mode

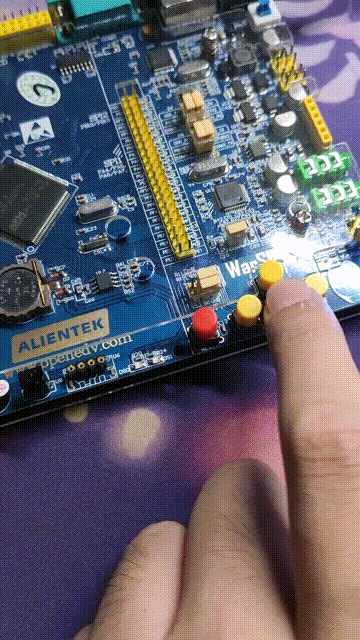

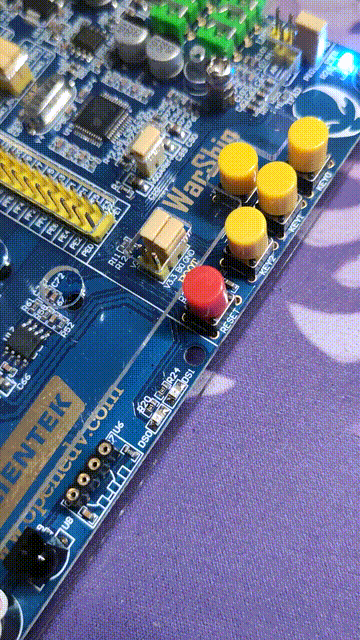

实验现象如下：

在这里插入图片描述

程序代码如下：

#include <rtthread.h>
#include <rtdevice.h>
#include <board.h>

#define DBG_TAG "main"
#define DBG_LVL DBG_LOG
#include <rtdbg.h>

#define LED_IO GET_PIN(E,5)

int main(void)
