LVS集群搭建

文章目录

LVS集群搭建

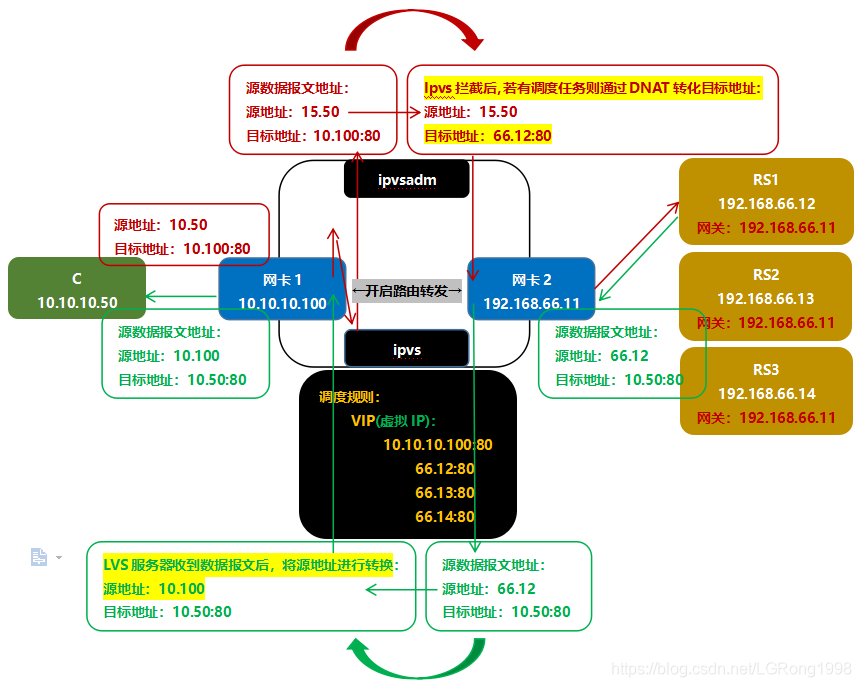

一、LVS-NAT模式工作原理

在这里插入图片描述

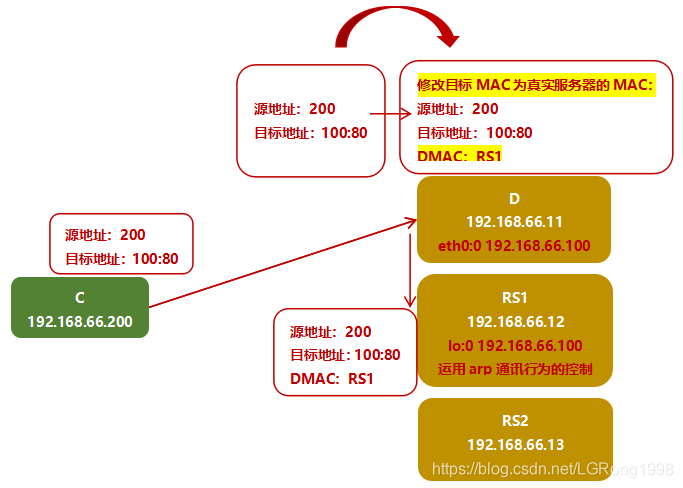

二、LVS-DR模式工作原理

在这里插入图片描述

三、LVS-NAT集群搭建

1.实验背景：

公网客户端	lvs调度器	RS1	RS2
VMnet1:10.10.10.100	VMnet1:10.10.10.11	VMnet2:192.168.66.12	VMnet2:192.168.66.13
–	VMnet2:192.168.66.11	网关：192.168.66.11	网关：192.168.66.11

2.设置四台机器IP、网关：

①公网客户端设置IP：

# vim /etc/sysconfig/network-scripts/ifcfg-eth0
	▲修改以下信息：
	IPADDR=10.10.10.100						#修改IP
	ONBOOT=yes								#设置开机自启
	NETMASK=255.255.255.0					#设置子网掩码
	BOOTPROTO=static						#设置地址类型为static
# service network restart

②lvs调度器设置IP：

⑴第一张网卡:

# vim /etc/sysconfig/network-scripts/ifcfg-eth0
	▲修改以下信息：
	IPADDR=10.10.10.11						#修改IP
	ONBOOT=yes								#设置开机自启
	NETMASK=255.255.255.0					#设置子网掩码
	BOOTPROTO=static						#设置地址类型为static
# service network restart

⑵第二张网卡：

# cp -a /etc/sysconfig/network-scripts/ifcfg-eth0 /etc/sysconfig/network-scripts/ifcfg-eth1
# vim /etc/sysconfig/network-scripts/ifcfg-eth1
	▲修改以下信息：
	DEVICE=eth1								#修改网卡名
	IPADDR=192.168.66.11					#修改IP
	ONBOOT=yes								#设置开机自启
	NETMASK=255.255.255.0					#设置子网掩码
	BOOTPROTO=static						#设置地址类型为static
	HWADDR=									#删除MAC地址和UUID
	UUID=
# service network restart

⑶RS1设置IP和网关：

# vim /etc/sysconfig/network-scripts/ifcfg-eth0
	▲修改以下信息：
	IPADDR=192.168.66.12					#修改IP
	ONBOOT=yes								#设置开机自启
	NETMASK=255.255.255.0					#设置子网掩码
	BOOTPROTO=static						#设置地址类型为static
	GATEWAY=192.168.66.11					#添加网关，指向lvs调度器
# service network restart
