Cadence Allegro如何修改栅格大小
Cadence Allegro在设计PCB过程中合理的设置栅格有利益于对齐器件和器件位号等等，使得我们布局更加美观。
本章节教大家如何修改栅格大小，设置方法如下步骤：

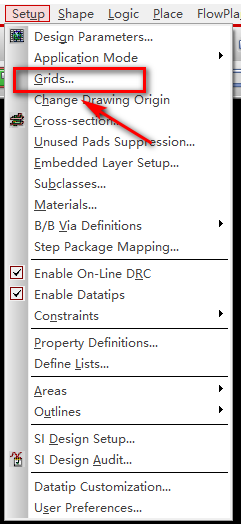

1、打开Setup菜单栏下面的Grids选项，设置栅格大小。
在这里插入图片描述

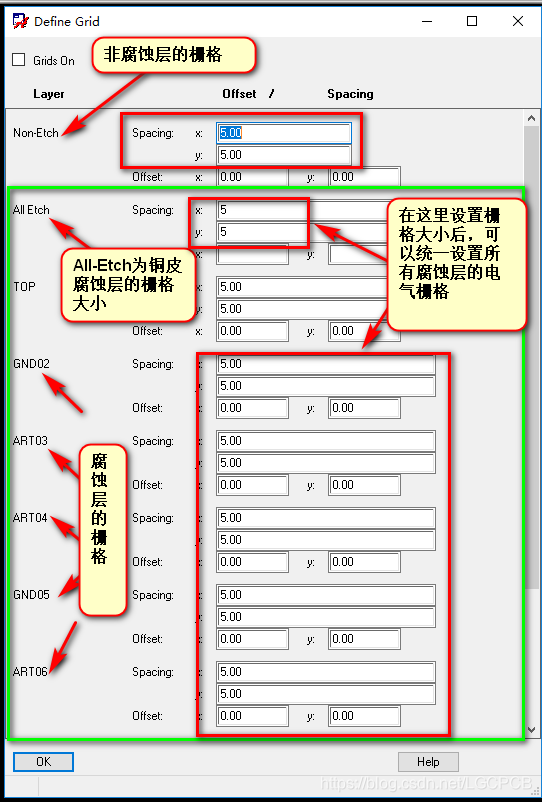

2、弹出Define Grid对话框后，分别设置腐蚀层和非腐蚀层的栅格大小。一般布局设置5MIL更容易对齐哦！
