Cadence OrCAD快速查找元件和网络的方法

Cadence OrCAD快速查找元件和网络的方法
本章节将教会大家如何在如何在Cadence OrCAD原理图中根据元件位号查找元件的方法。
操作方法：

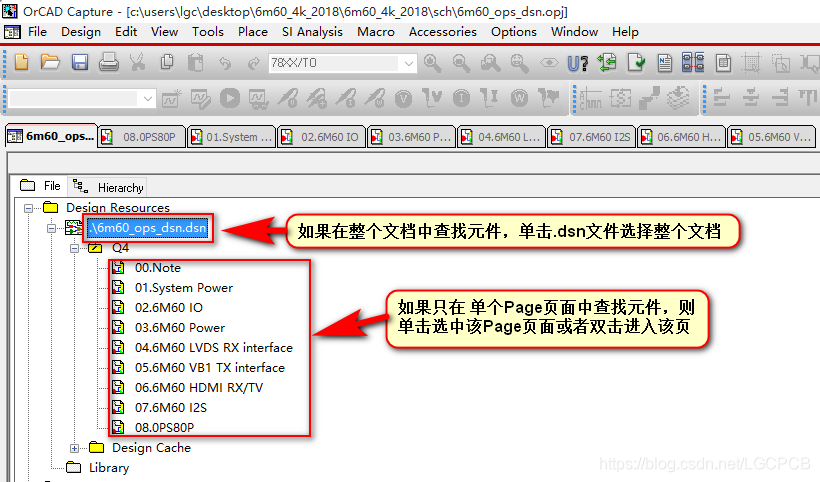

1、打开OrCAD原理图dsn文件(如果在整个文档中查找元件，单击.dsn文件选择整个文档；如果只在 单个Page页面中查找元件，则单击选中该Page页面或者双击进入该页面)。

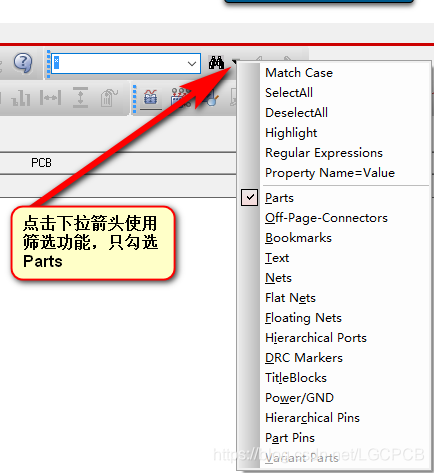

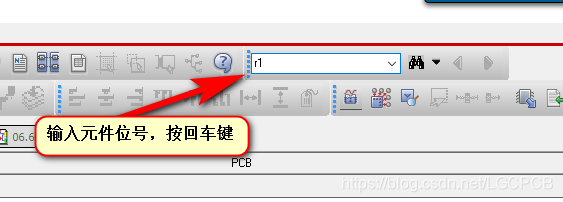

2、 在Search工具栏的文本框中输入元件位号；可以点击在Search工具栏的下拉箭头使用筛选功能，只勾选Parts，其它的不要勾选。

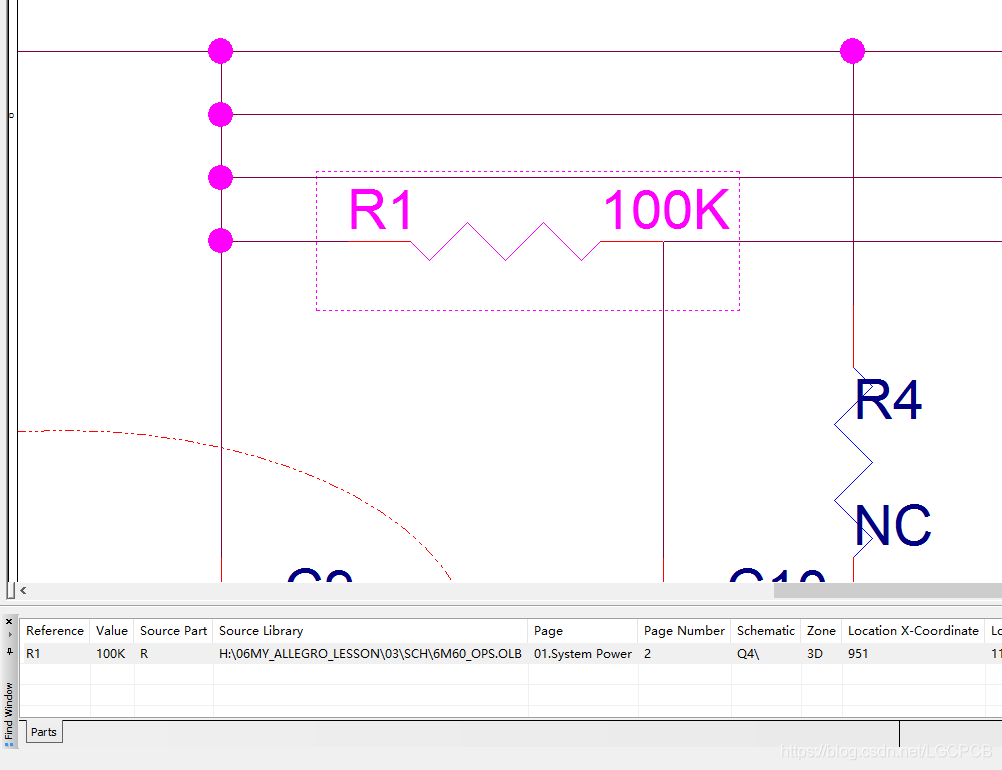

4、此时在屏幕下方的“Find window”窗口将显示查询元件的相关信息，同时元件在原理图中也会被高亮选中。通过以上方法在Search工具栏的下拉箭头使用筛选功能，勾选不同的查询对象，可以筛选不同的元素，比如查询网络名（Nets）等等。
