绘制loss/reward曲线的方法——基于TenserboardX

1.简介

在使用 Pytorch 框架的时候，发现其并没有内置的比较完善并且简单易上手的可视化显示工具。而 TensorFlow 框架中有一个简单好用的 Tensorboard 可视化工具库，因此，有人对 Tensorboard 进行了封装后生成 TensorboardX ，就有了这个在 Pytorch 框架下简单易上手的可视化工具库。

2.安装

需要同时安装上Tensorboard 。

pip install tensorboard
pip install tensorboardX

3.使用

3.1 初始化

调用库并创建SummaryWriter

from tensorboardX import SummaryWriter
writer = SummaryWriter()

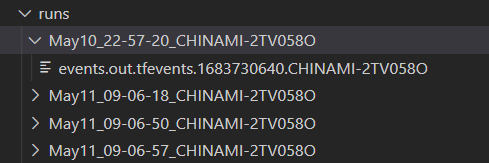

注意此处SummaryWriter后面可以加参数也可以不加参数，不加参数的情况下，会在文件同级目录下生成runs文件夹，按照对应的日期时间存放相应的文件。
当然也可以加参数，让它生成到指定的路径下。

3.2 添加数据

在建立好writer这个实例后，我们就可以利用它来存储数据，常用的函数为writer.add_scalar，它的格式是：

writer.add_scalar(tag, scalar_value, global_step=None, walltime=None)

tag ： 图例与数据名称；
scalar_value : 存储的数据，数据纵坐标；
global_step : 训练次数，数据横坐标；
walltime：记录发生的时间，可以不用。
举个例子，记录critic_eval的loss曲线，注意scalar_value是数字类型，需要tensor.item()取出相应的数值：

writer.add_scalar("loss/td_error",td_error.item(),self.pointer)

3.3 存储与查看

在所有数据存储完成后，writer.close()关闭对应的writer实例。
随后，在同级目录下输入（注意如果前方初始化writer时自定义了保存路径，则此处的runs也需要进行更改）：

tensorboard --logdir runs

会出现以下提示信息：

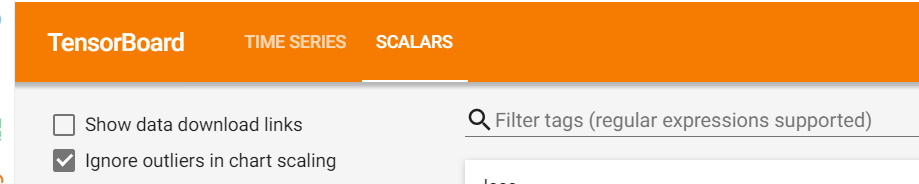

打开对应的网址：http://localhost:6006,（可以在命令栏中CTRL+点击直接进入该网站），在对应的SCALARS菜单栏下就可查看生成的loss曲线了。

此外在SCALARS界面中，可以选择参数对于结果进行平滑。
平滑后，会有虚线显示原始数据，实线显示平滑后的数据。

4. 其他问题

TensorBoardX同一组数据图像显示不同问题：

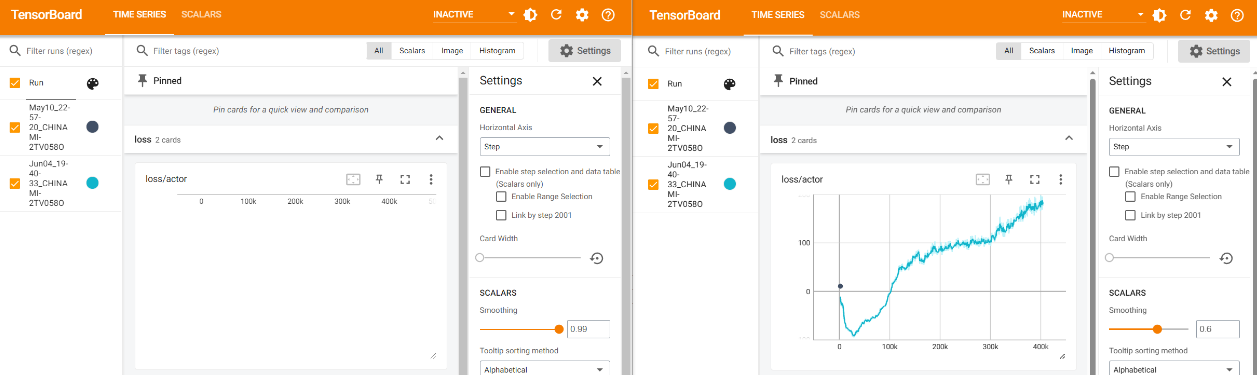

不同的浏览器对显示会有影响，就比如在Windows自带浏览器中是可以显示TIME SERIES界面数据的。

此外，绘图需要一定的时间，如若看到图像显示和之前打开的不一样，可能是还未加载完毕，刷新一下。

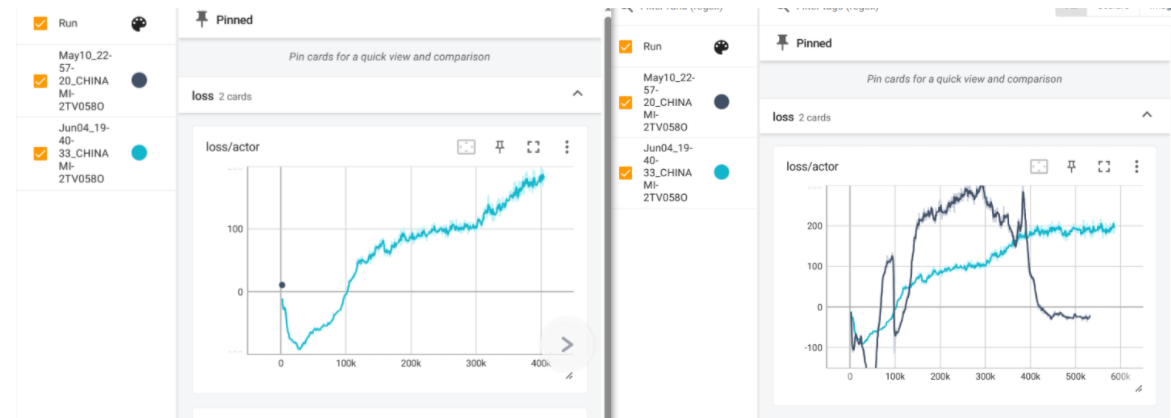

下图是同一组数据两次不同的显示，很显然第一次的时候有一组数据没被画上。
