Cisco配置vlan

本文介绍了如何在Cisco设备上配置VLAN,包括二层交换机和三层配置的详细步骤,并通过验证PC与网关的连通性确保配置成功。

Cisco配置vlan

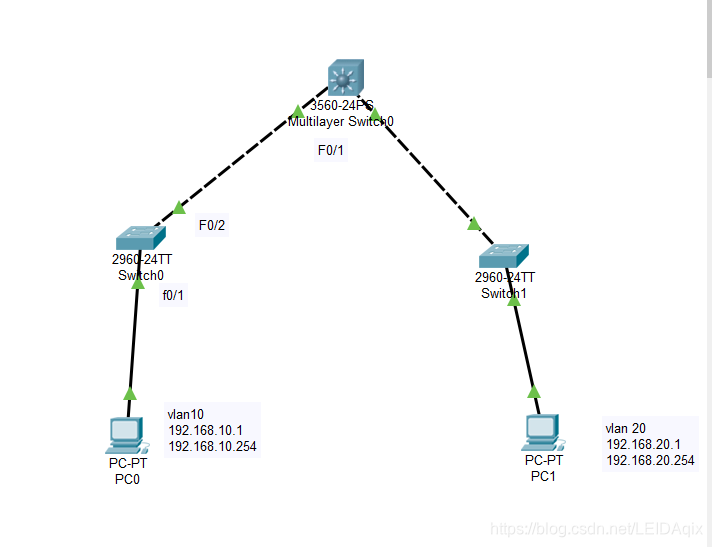

拓扑图
在这里插入图片描述
二层交换机配置为:
在这里插入图片描述

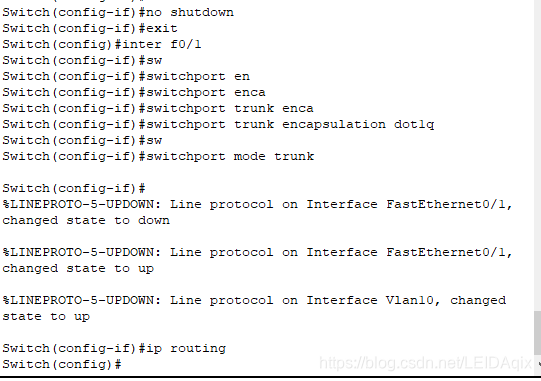

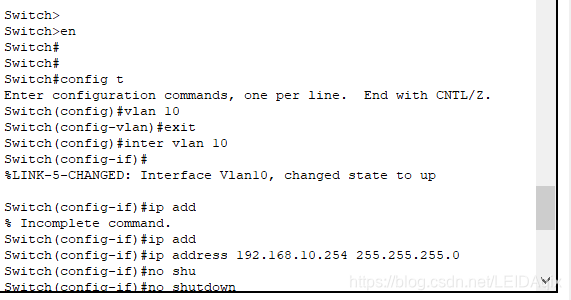

三层配置:
在这里插入图片描述
在这里插入图片描述
到这里就配置完左边了,右边同理
检验:

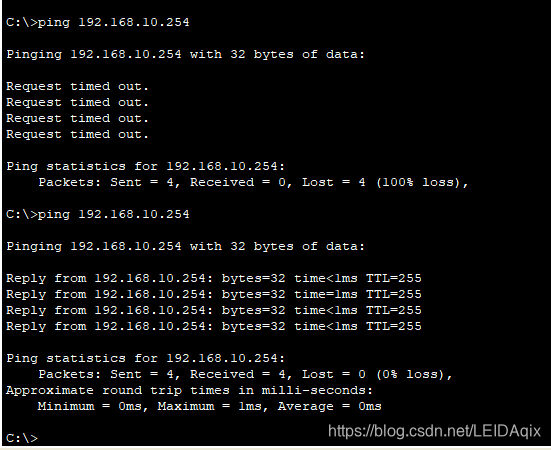

用左边的pc机ping一下它的网关证明左边配置成功
在这里插入图片描述

配置思科设备上的 VLAN 涉及多个步骤,包括创建 VLAN、将接口分配给特定 VLAN配置中继端口(Trunk Port)以及验证配置。以下是详细的配置步骤,适用于大多数思科交换机设备,如 Catalyst 系列交换机。 ### 创建 VLAN 首先,在全局配置模式下创建 VLAN。可以使用 `vlan` 命令后跟 VLAN ID 来创建 VLAN。 ```bash Switch> enable Switch# configure terminal Switch(config)# vlan 10 Switch(config-vlan)# name Sales Switch(config-vlan)# exit Switch(config)# vlan 20 Switch(config-vlan)# name Engineering Switch(config-vlan)# exit ``` 以上命令创建了两个 VLANVLAN 10(Sales) VLAN 20(Engineering)。 ### 将接口分配给 VLAN 接下来,将交换机的物理接口分配给特定的 VLAN。进入接口配置模式,并使用 `switchport mode access` `switchport access vlan` 命令。 ```bash Switch(config)# interface range fa0/1 - 5 Switch(config-if-range)# switchport mode access Switch(config-if-range)# switchport access vlan 10 Switch(config-if-range)# exit Switch(config)# interface fa0/6 Switch(config-if)# switchport mode access Switch(config-if)# switchport access vlan 20 ``` 上述命令将 FastEthernet 0/1 到 0/5 接口分配给 VLAN 10,而 FastEthernet 0/6 分配给 VLAN 20。 ### 配置中继端口(Trunk Port) 如果需要将多个 VLAN 的流量通过一个端口传输到另一台交换机或路由器,必须配置中继端口。使用 `switchport mode trunk` 命令将接口设置为中继模式。 ```bash Switch(config)# interface gi0/1 Switch(config-if)# switchport mode trunk Switch(config-if)# switchport trunk allowed vlan 10,20 ``` 以上命令将 GigabitEthernet 0/1 接口设置为中继端口,并允许 VLAN 10 VLAN 20 的流量通过该端口。 ### 验证 VLAN 配置 完成配置后,可以使用以下命令验证 VLAN配置: ```bash Switch# show vlan brief Switch# show interfaces trunk ``` `show vlan brief` 命令显示所有 VLAN 的基本信息以及接口分配情况;`show interfaces trunk` 显示所有中继端口及其允许的 VLAN 列表。 ### 保存配置 最后,不要忘记将配置保存到启动配置文件中,以确保重启后配置仍然有效。 ```bash Switch# copy running-config startup-config ``` 以上步骤提供了一个基本的 VLAN 配置流程。根据网络环境的复杂程度,可能还需要配置 VLAN 间路由、VLAN Trunking Protocol (VTP)、生成树协议(STP)等高级功能。
