Type-C PD显示器低成本精简方案

LDR6020PType-CPD显示器方案可以给显示器提供两个全功能C口（双C口盲插，单芯片搞定），支持手机，电脑，游戏主机等一线投屏功能，同时支持PD快充输出。LDR6020内置了USBPower Delivery控制器和 PD BMC PHY收发器，支持PD2.0/3.0等快充协议，单芯片完成 Alternate Mode协商、PD快充输出。另外LDR6020P支持 CC 口升级和 Billboard 的提示功能，可广泛应用于台式显示器，便携显示器等，方案成熟稳定可靠，经过实力大厂验证.

LDR6020P内置mos控制 LDO，外围精简，最大支持100W

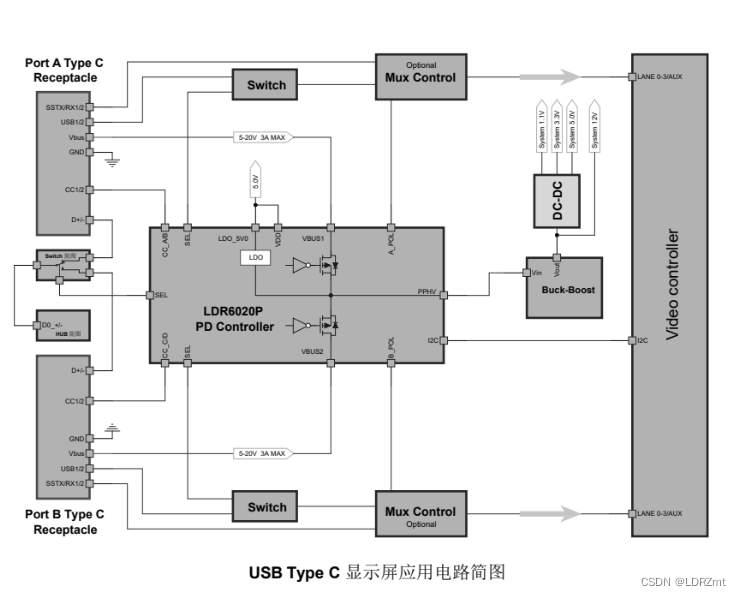

LDR6020P外围应用简图

主要特点

支持常用手机、电脑、游戏主机的Type-C接口功能拓展

单芯片搞定双C口盲插，不区分设备电源接口

实力大厂多年验证，方案兼容性稳定可靠

支持 USB PD2.0/3.0/3.1协议

支持最大65W/100W对外输出

支持USB Type-C正反插检测与自动切换

支持VDM协商使得设备进入 Alternate Mode 模式输出 DP 信号

支持USB Billboard功能，指示Alt-Mode协商结果

支持个性化功能定制以及二次开发

内置MOS， LDO外围精简比其它友商成本低质1.0RMB

支持通过CC 离线升级烧录

参考设计（完整资料可留言联系）
