LDR6020P：3组6路DRP通道USB PD3.1控制SOC芯片

前言

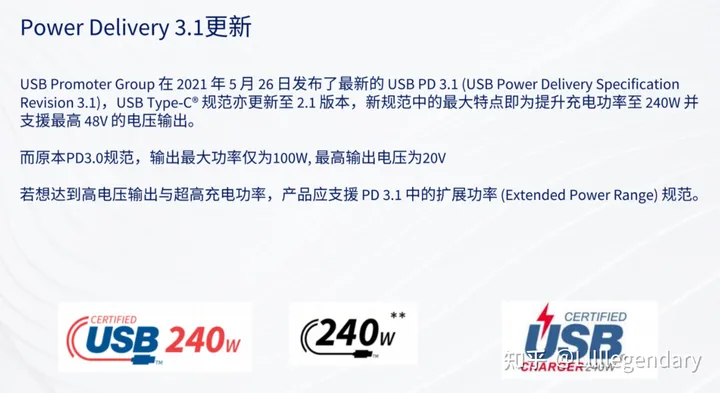

2021年5月，USB-IF 协会发布了全新的USB PD3.1规范，该规范提升快充功率至240 W，充电功率的提升也让USB PD的应用从手机、笔记本电脑，扩展到便携式设备、物联网设备、智能家居、通信和安防设备、汽车和医疗等领域。

面对更多的应用场景，市场对于PD协议芯片的要求也越来越高。针对多口USB PD的应用，乐得瑞科技重磅推出3组6路CC的USB PD3.1控制SOC芯片LDR6020系列。

LDR6020P是内置3组6路DRP USB-C及PD通信协议处理模块，两路20V VBUS控制MOS，16位RISC MCU的电源管理芯片，内置 8KX16 位 MTP 存储器(可烧录 1000 次)，512 字节的数据存储器 (SRAM)。在LDR6020的基础上，加入了两路耐20V的vbus控制MOS和电源管理，使得外围更加简洁，电路设计更加方便。

主要特性

振荡器

①内置32MHz和 32KHz 振荡器，32M 精度为1%@5V (25℃ )，32K 精度为2%@5V (25℃)

②内置 48M USB2.0 高精度振荡器

外设特性

①内置 5V LDO 输出，最大可往外供 30mA。

②最多 26 位双向 l/0 口,1 位输入口

③2 路 PWM 输出

④16 个具有唤醒功能的输入口

⑤13 路 12bit ADC(10bit 有效精度)

⑥ 3路 6 通道独立 USB-C 控制口，均具有死电池功能

⑦1路Full/Low speed USB2.0 Device

⑧1 路 12C Slave 通信控制单元

⑨1 路 UART 通信控制单元

⑩6 个开漏输出 (PT1.1~PT1.2、PT1.4~PT1.7；外部上拉电压不高于 VDD+0.3V)

专用微控制器的特性

①上电复位

②定时器 0

③一可编程预分频的 8 位的定时计数器

④定时/计数器 2

⑤一可编程预分频的 12 位的分频器

⑥定时/计数器 3

⑦一可编程预分频的 12 位的分频器

⑧扩展型看门狗定时器 (32K WDT)

低功特性

①MCU 工作电流

②正常模式 5~8mA@8MHz(工作电压 5.2V)

③休眠模式下的电流小于 5uA

④工作温度范围-40~85℃

另外

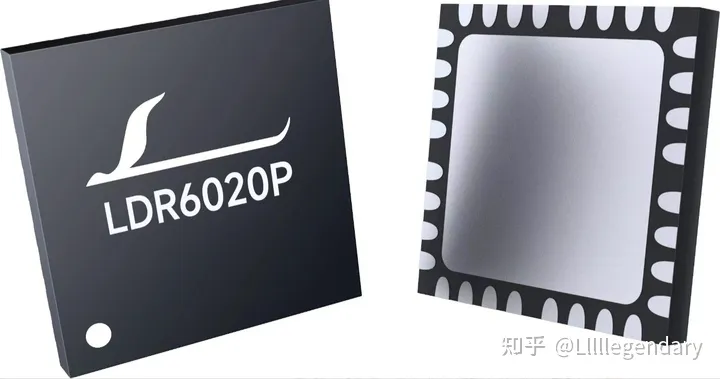

LDR6020P采用QFN-48 5*5封装，芯片集成电源管理，内置5V LDO输出，最大可往外供30mA。

LDR6020P芯片自带USB 2.0 Billboard，内置32MHz和32KHz振荡器，内置48M USB2.0高精度振荡器，全面支持标准所规定DFP，UFP，try.SRC，try.SNK四种设备角色。

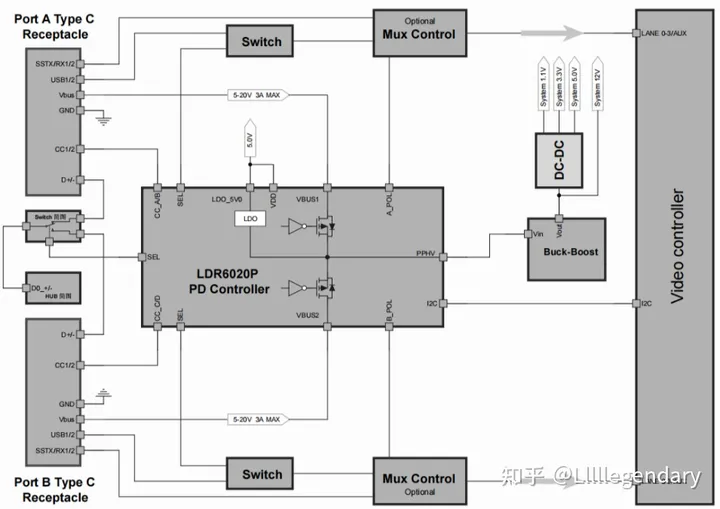

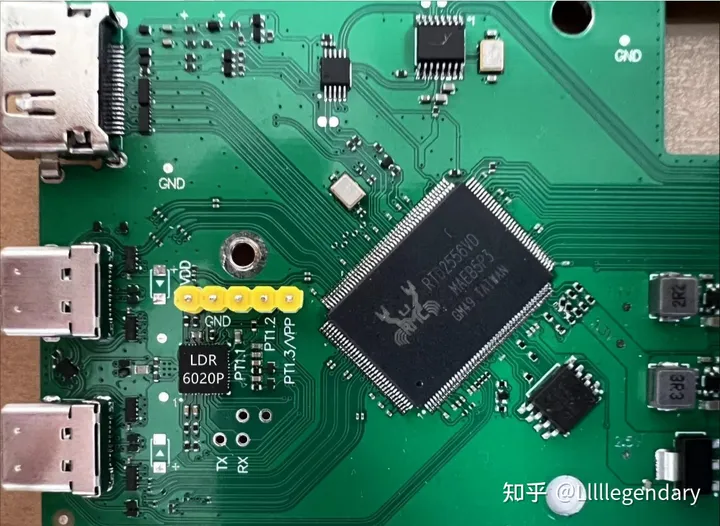

在双口便携显示器的应用中，LDR6020P简化了电路设计，不再需要外挂多颗MOS，因为芯片已经内置了两路耐20V的Vbus控制MOS，所以Vbus的电源管理都直接由芯片控制，不仅节约了电路板空间，还省了不少成本。

总结

乐得瑞科技一直专注于USB-C接口控制芯片的设计研发，早在2015年就比多数同行提早一年研发出了USB-C接口控制芯片产品，并且一直持续研发迭代，始终保持先进技术水平。经过多年的技术累积沉淀，乐得瑞科技带着诚意推出了LDR6020系列，这款芯片是一次大胆的创新，给予了我们很多惊喜，在Type-C产品设计上提供了新的思路，并且在多设备有线互联上有了新的可能，这也得益于乐得瑞科技创新的步伐从未停止，坚定地朝着PD MCU全球第一的目标前进。
