本文详细介绍了Redis的有序集合(sorted set)的高级特性，包括它的两种编码方式ziplist和skiplist的工作原理，以及如何通过score实现元素的有序排列。有序集合适用于创建排行榜、获取Top N数据等场景。
在写redis系列的第一篇《【Redis 一】Jedis操作Redis有序集合类型(SortedSet)》中就已经单独的用着最高级的操作来开篇了，然后再用一篇来解读 何为高级。
一、sortedset的高级
第一点，是sortedset 如其名，既是拥有了set集合对象的特性，还是有序的，怎么实现的有序呢？它增加了一个分值（权重）score来设置单独的value，使得集合中的元素能够按score进行有序排列。
比set集合对象多了那么一点点就是高级了，社会资源会在头部，而头部只有20%，唯有每次优秀一点点，长期以往才可能在头部的位置。
第二点，sortedset的两种编码分别是ziplist和skiplist。
//跳跃表和字典
#define OBJ_ENCODING_SKIPLIST 7 /* Encoded as skiplist */
//压缩列表
#define OBJ_ENCODING_ZIPLIST 5 /* Encoded as ziplist */ #ziplist 和skiplist 的编码输出
压缩列表 REDIS_ENCODING_ZIPLIST "ziplist"
跳跃表和字典 REDIS_ENCODING_SKIPLIST "skiplist"/*有序集合对象和其编码类型*/
#使用压缩列表实现的有序集合对象。
REDIS_ZSET REDIS_ENCODING_ZIPLIST
使用跳跃表和字典实现的有序集合对象。
REDIS_ZSET REDIS_ENCODING_SKIPLIST 什么时候使用ziplist呢？满足以下两个条件?：
- 元素个数小于128个（刚好是四分之一的列表对象的限制[512]）
- 其中每一个number的长度小于64字节
在redis配置文件redis.conf中可以通过设置zset-max-ziplist-entries和zset-max-ziplist-value来修改
使用ziplist编码的有序集合对象sortset通过ziplist是由两个紧挨在一起链表节点（listnode）表示的，我们从 添加一个有序元素 zadd key score member 命令上就可以发现 key，score，member是同时设置的，score和member是同时作为value被存在list里面，member放在第一个节点，score放在第二个节点。ziplist内的集合元素按score从小到大排序，score较小的排在表头位置。

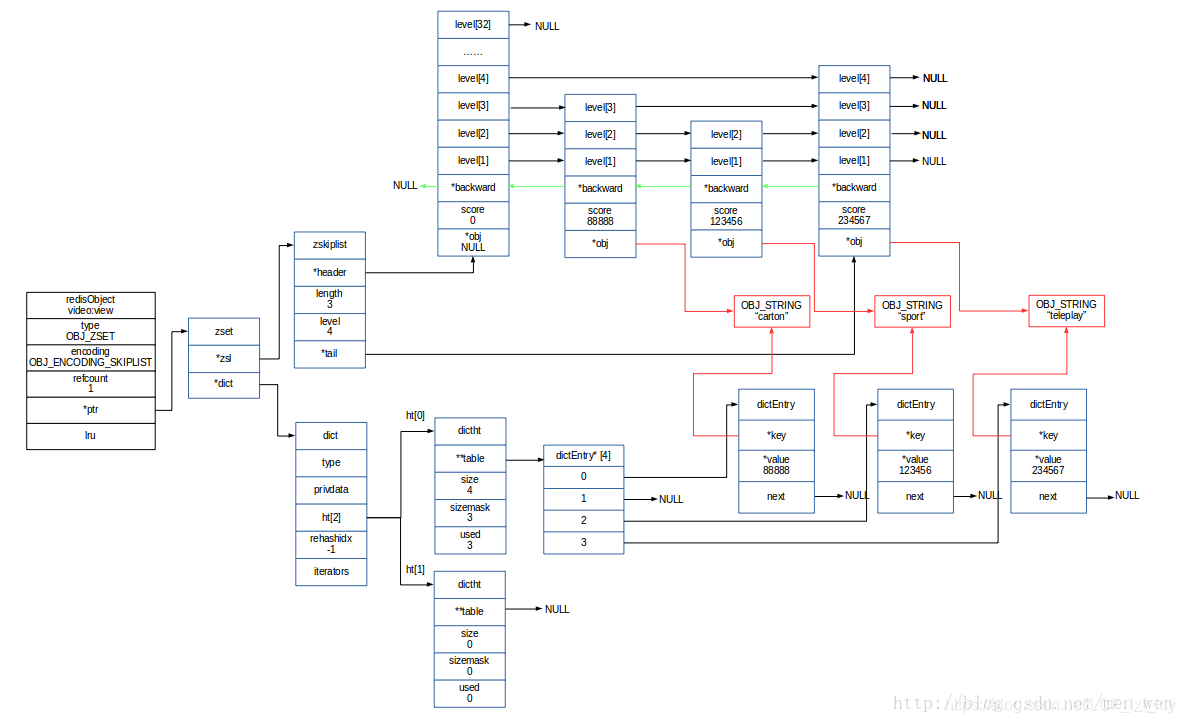

当超出设定的元素个数或者member的长度时则使用了skiplist编码的方式来实现。使用skiplist编码的有序集合底层是一个命名为zset的结构体，而一个zset结构同时包含一个字典和一个跳跃表。如下图所表示?：
#有序集合
typedef struct zset {
// 字典，键为成员，值为分值，用于支持 O(1) 复杂度的按成员取分值操作
dict *dict;
// 跳跃表，按分值排序成员，用于支持平均复杂度为 O(log N) 的按分值定位成员操作
// 以及范围操作
zskiplist *zsl;
} zset;
skiplist 跳跃表 是有序的数据结构，通过每个节点维持多个指向其他节点的指针来实现快速访问节点。skiplist 跳跃表 有两种结构 redis.h/zskiplistNode 和 redis.h/zskiplist。
#zskiplistNode结构
typedef struct zskiplistNode {
robj *obj; //成员对象
double score; //分值
struct zskiplistNode *backward; //后退指针
//层
struct zskiplistLevel {
struct zskiplistNode *forward; //前进指针
unsigned int span; //跨度
} level[];
} zskiplistNode;来一一看看上面的结构体各个属性?：
每一个zskiplistNode都有的obj 成员对象和score，obj成员对象是一个指针，指向一个字符串对象，而字符串对象保存着一个SDS(简单动态字符串)值。score 分值是一个double 类型的浮点数，精度只有16位，跳跃表中的所有节点都按照分值从小到大排序。
每一个zskiplistNode的成员对象必须唯一，多个节点保存的分值可以是相同的。
分值相同的节点按照成员对象在字典序中的大小来排序,成员对象较小的节点会排在前面(靠近表头的方向).。
backward后退指针作用是从表尾向表头访问节点，每个zskiplistNode只有一个backward后退指针。需要和一次可以跳过多个节点的前进指针做开区别。
zskiplistLevel 层 是用来存储多个元素的数组，这个数组里面的每个元素都包含一个指向其他节点的指针，而这些指针就是访问的路径，通过这些指针来快速访问其他的节点。也就是说层的数量越多，其中包含的指针越多，访问其他节点的速度也就越快。
每次创建一个新的跳跃表节点的时候，程序会根据 幂此定律（越大的数出现的概率越小）随机生成一个位于1~32之间的数作为层 zskiplistLevel 的大小。
forward 前进指针 用于从表头向表尾方向访问节点，可以一次跳过多个节点，在每一个zskiplistLevel中都有一个指向表尾的指针。
span 跨度 用于记录两个节点之间的距离，两个节点的距离越大，则跨度越大，指向null的节点的跨度为0.
#zskiplist 用来管理跳跃表节点
typedef struct zskiplist {
//表头和表尾指针
struct zskiplistNode *header, *tail;
//节点的数量
unsigned long length;
//层数最大的节点的层数
int level;
} zskiplist;表头节点并没有算到 节点数量里面,表头节点和其他节点的构造是一样的：有前进指针、后退指针、分值和成员对象,不过这些属性都不会用到,所以图中省略这些部分,只显示表头节点的各层。
跳跃表支持平均O(log)、最坏O(N)复杂度的节点查找。 大部分情况下,跳跃表的效率可以和平衡树媲美，并且跳跃表的实现比平衡树更为简单。Redis 使用跳跃表作为有序集合键的底层实现之一，如果一个有序集合包含的元素数量较多，或者有序集合中元素的成员是比较长的字符串，Redis 会使用跳跃表来作为有序集合的底层实现。Redis 只在两个地方用到了跳跃表，一个是实现有序集合键,另一个是在集群节点中用作内部数据结构。
二、Zset的存储过程
以zadd的操作作为例子如下（借鉴）?：
void zaddGenericCommand(redisClient *c, int incr) {
static char *nanerr = "resulting score is not a number (NaN)";
robj *key = c->argv[1];
robj *ele;
robj *zobj;
robj *curobj;
double score = 0, *scores = NULL, curscore = 0.0;
int j, elements = (c->argc-2)/2;
int added = 0, updated = 0;
// 输入的 score - member 参数必须是成对出现的
if (c->argc % 2) {
addReply(c,shared.syntaxerr);
return;
}
// 取出所有输入的 score 分值
scores = zmalloc(sizeof(double)*elements);
for (j = 0; j < elements; j++) {
if (getDoubleFromObjectOrReply(c,c->argv[2+j*2],&scores[j],NULL)
!= REDIS_OK) goto cleanup;
}
// 取出有序集合对象
zobj = lookupKeyWrite(c->db,key);
if (zobj == NULL) {
// 有序集合不存在，创建新有序集合
if (server.zset_max_ziplist_entries == 0 ||
server.zset_max_ziplist_value < sdslen(c->argv[3]->ptr))
{
zobj = createZsetObject();
} else {
zobj = createZsetZiplistObject();
}
// 关联对象到数据库
dbAdd(c->db,key,zobj);
} else {
// 对象存在，检查类型
if (zobj->type != REDIS_ZSET) {
addReply(c,shared.wrongtypeerr);
goto cleanup;
}
}
// 处理所有元素
for (j = 0; j < elements; j++) {
score = scores[j];
// 有序集合为 ziplist 编码
if (zobj->encoding == REDIS_ENCODING_ZIPLIST) {
unsigned char *eptr;
// 查找成员
ele = c->argv[3+j*2];
if ((eptr = zzlFind(zobj->ptr,ele,&curscore)) != NULL) {
// 成员已存在
// ZINCRYBY 命令时使用
if (incr) {
score += curscore;
if (isnan(score)) {
addReplyError(c,nanerr);
goto cleanup;
}
}
// 执行 ZINCRYBY 命令时，
// 或者用户通过 ZADD 修改成员的分值时执行
if (score != curscore) {
// 删除已有元素
zobj->ptr = zzlDelete(zobj->ptr,eptr);
// 重新插入元素
zobj->ptr = zzlInsert(zobj->ptr,ele,score);
// 计数器
server.dirty++;
updated++;
}
} else {
// 元素不存在，直接添加
zobj->ptr = zzlInsert(zobj->ptr,ele,score);
// 查看元素的数量，
// 看是否需要将 ZIPLIST 编码转换为有序集合
if (zzlLength(zobj->ptr) > server.zset_max_ziplist_entries)
zsetConvert(zobj,REDIS_ENCODING_SKIPLIST);
// 查看新添加元素的长度
// 看是否需要将 ZIPLIST 编码转换为有序集合
if (sdslen(ele->ptr) > server.zset_max_ziplist_value)
zsetConvert(zobj,REDIS_ENCODING_SKIPLIST);
server.dirty++;
added++;
}
// 有序集合为 SKIPLIST 编码
} else if (zobj->encoding == REDIS_ENCODING_SKIPLIST) {
zset *zs = zobj->ptr;
zskiplistNode *znode;
dictEntry *de;
// 编码对象
ele = c->argv[3+j*2] = tryObjectEncoding(c->argv[3+j*2]);
// 查看成员是否存在
de = dictFind(zs->dict,ele);
if (de != NULL) {
// 成员存在
// 取出成员
curobj = dictGetKey(de);
// 取出分值
curscore = *(double*)dictGetVal(de);
// ZINCRYBY 时执行
if (incr) {
score += curscore;
if (isnan(score)) {
addReplyError(c,nanerr);
goto cleanup;
}
}
// 执行 ZINCRYBY 命令时，
// 或者用户通过 ZADD 修改成员的分值时执行
if (score != curscore) {
// 删除原有元素
redisAssertWithInfo(c,curobj,zslDelete(zs->zsl,curscore,curobj));
// 重新插入元素
znode = zslInsert(zs->zsl,score,curobj);
incrRefCount(curobj); /* Re-inserted in skiplist. */
// 更新字典的分值指针
dictGetVal(de) = &znode->score; /* Update score ptr. */
server.dirty++;
updated++;
}
} else {
// 元素不存在，直接添加到跳跃表
znode = zslInsert(zs->zsl,score,ele);
incrRefCount(ele); /* Inserted in skiplist. */
// 将元素关联到字典
redisAssertWithInfo(c,NULL,dictAdd(zs->dict,ele,&znode->score) == DICT_OK);
incrRefCount(ele); /* Added to dictionary. */
server.dirty++;
added++;
}
} else {
redisPanic("Unknown sorted set encoding");
}
}
if (incr) /* ZINCRBY */
addReplyDouble(c,score);
else /* ZADD */
addReplyLongLong(c,added);
cleanup:
zfree(scores);
if (added || updated) {
signalModifiedKey(c->db,key);
notifyKeyspaceEvent(REDIS_NOTIFY_ZSET,
incr ? "zincr" : "zadd", key, c->db->id);
}
}三、Redis的sortset 操作
private void setSortSet(String key){
//增加成员 zadd key score member
Long zadd1 = getJedis().zadd(key, 215, "tom");
getJedis().zadd(key,75,"alina");
Long zadd2 = getJedis().zadd(key, 200, "kim");
//计算成员个数 zcard key
Long zcard = getJedis().zcard(key);
//计算某个成员的分数,如果成员不存在,则返回nil zscore key member
Double zscore = getJedis().zscore(key, "tom");
//计算成员的排名,zrank是分数从低到高,zrevrank从高到低
//zrank key member 和 zrevrank key member
Long zrank = getJedis().zrank(key, "tom");
Long zrevrank = getJedis().zrevrank(key, "tom");
//删除成员zrem key member 将成员tom从有序集合key中删除
Long zrem = getJedis().zrem(key, "tom");
//增加成员的分数 zincrby key increment member
//给kim 增加了20分，变成了220分 ，返回的为现在的分数
Double zincrby = getJedis().zincrby(key, 20, "kim");
//返回指定排名范围的成员 zrange key start end [withscores] //从低到高返回
Set<String> zrange = getJedis().zrange(key, 0, 300);
//从高到低返回
Set<String> zrevrange = getJedis().zrevrange(key, 0, 300);
//连同分数一起返回 zrange key 0 2 withscores
Set<Tuple> zrangeWithScores = getJedis().zrangeWithScores(key, 0, 300);
//返回指定分数范围的成员 zrangebyscore key min max [withscores] [limit offset count]
Set<Tuple> tuples = getJedis().zrangeWithScores(key, 1, 220);
//?上面为从低到高，此反之 zrevrangebyscore key max min [withscores] [limit offset count]
Set<Tuple> tuples1 = getJedis().zrevrangeWithScores(key, 0, 220);
//返回指定分数范围成员个数
Long zcount = getJedis().zcount(key, 0, 100);
//删除指定排名内的升序元素 zremrangebyrank key start end
Long zremrangeByRank = getJedis().zremrangeByRank(key, 0, 10);
//删除指定分数范围的成员 zremrangebyscore key min max
Long zremrangeByScore = getJedis().zremrangeByScore(key, 0, 100);
//求两个集合交集 zinterstore destination numkeys key [key ...] [weights weight [weight ...]]
String otherSetKey = "otherSetKey";
getJedis().zadd(otherSetKey,15,"kim");
getJedis().zadd(otherSetKey,75,"alina");
//求交集,结果保存到desSet 集合中
String desSet ="destinationSet";
Long zinterstore = getJedis().zinterstore(desSet, key, otherSetKey);
ZParams zParams =new ZParams();
Long zinterstore1 = getJedis().zinterstore(desSet, zParams, key, otherSetKey);
//求并集 zunionstore destination numkeys key [key ...] [weights weight [weight ...]]
Long zunionstore = getJedis().zunionstore(desSet, key, otherSetKey);
}四、sortlist(有序集合)的常见使用场景
- 用来排序，做各种花式排行榜 。利用可按照score指定方向排序，取Top N，倒数的数据
- 用来取值，利用zrange 指定获取某个范围内的不重复集合
