FPGA学习记录（一）【PCIE719实现QSPI FLASH启动，使用vivado2022.1】

最新推荐文章于 2025-06-07 13:28:03 发布
最新推荐文章于 2025-06-07 13:28:03 发布
阅读量849 收藏 7
点赞数 1
CC 4.0 BY-SA版权
文章标签： fpga 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/LB__aj/article/details/133738272
本文介绍了初学者如何在Vivado2022.1环境下配置ZYNQ的QSPI和串口，通过创建两个应用工程（引导程序和自定义程序）进行固化，并通过调整启动模式验证固化过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

初学者使用vivado2022.1

Vivada下烧录QSPI

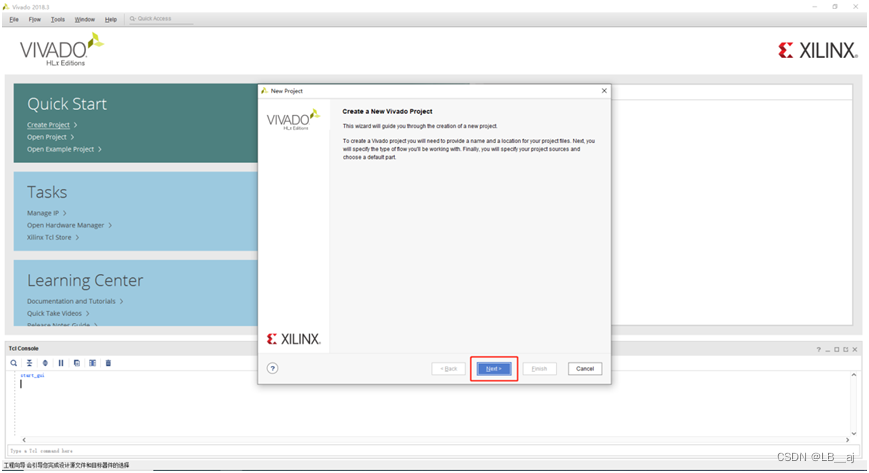

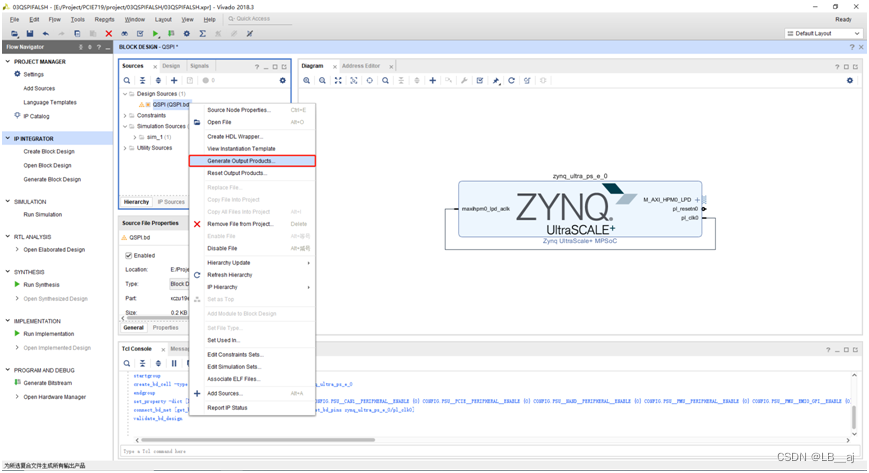

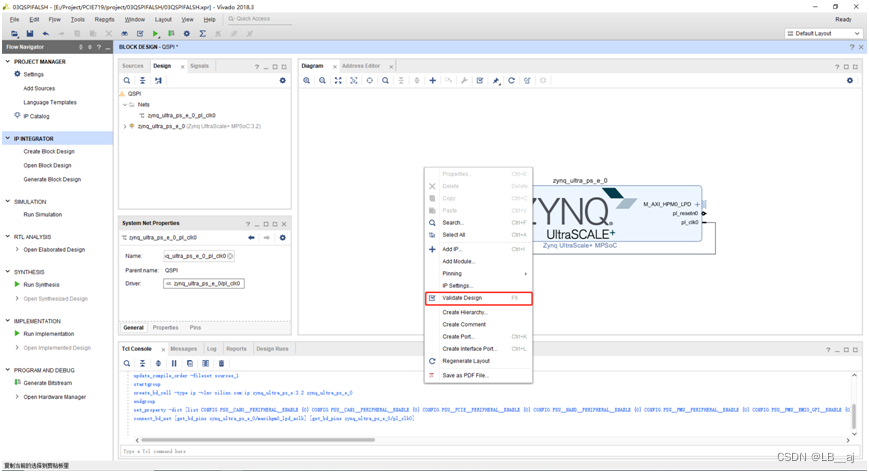

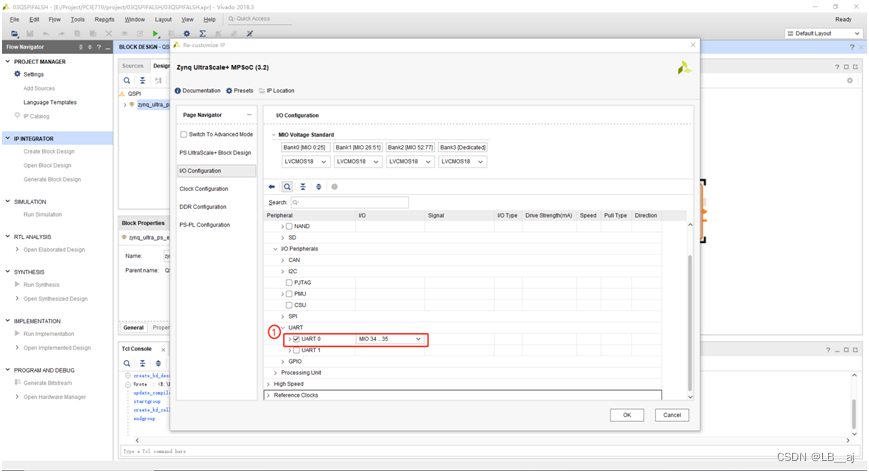

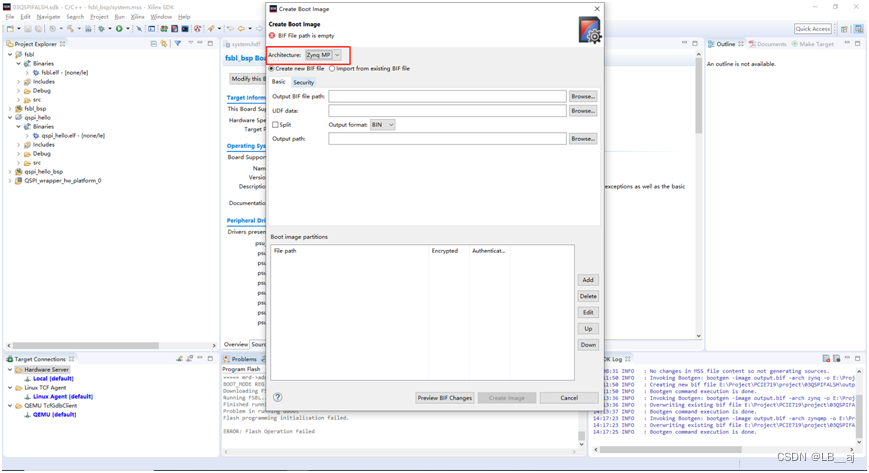

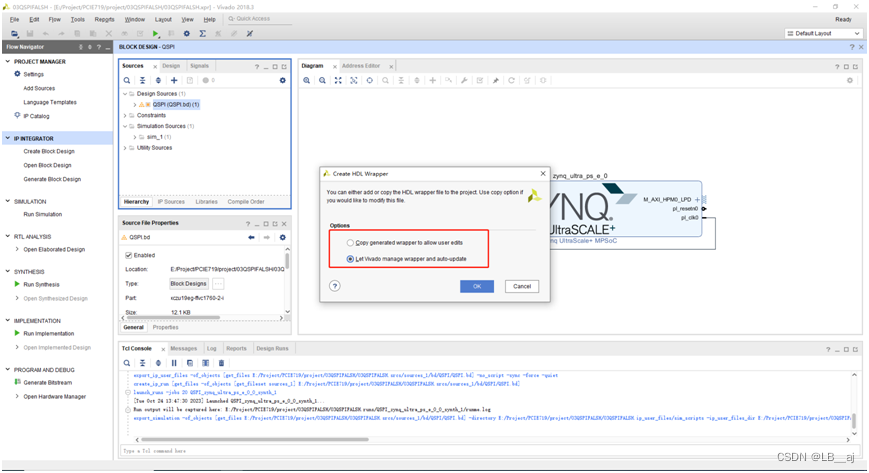

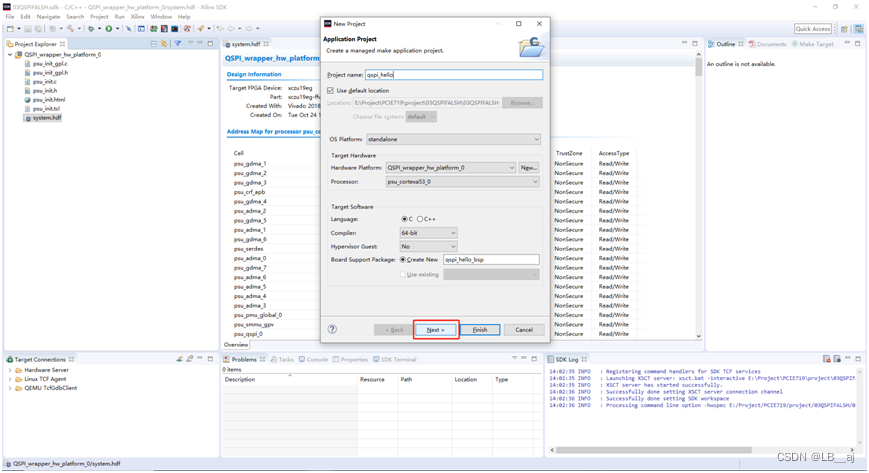

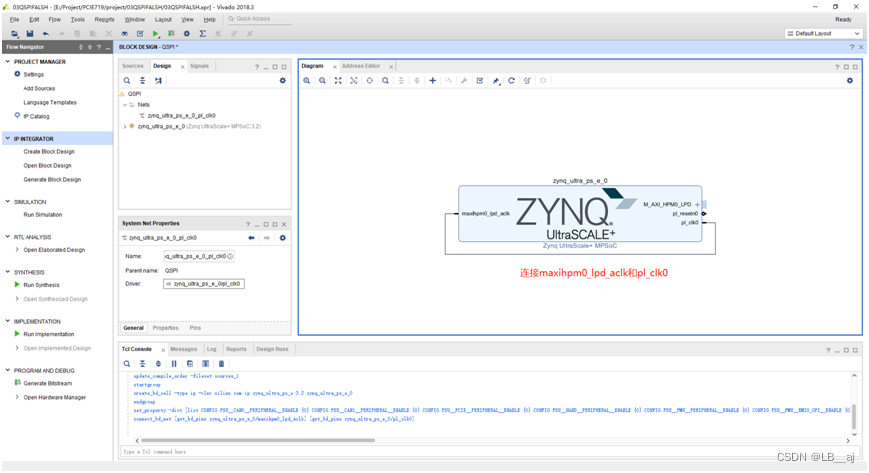

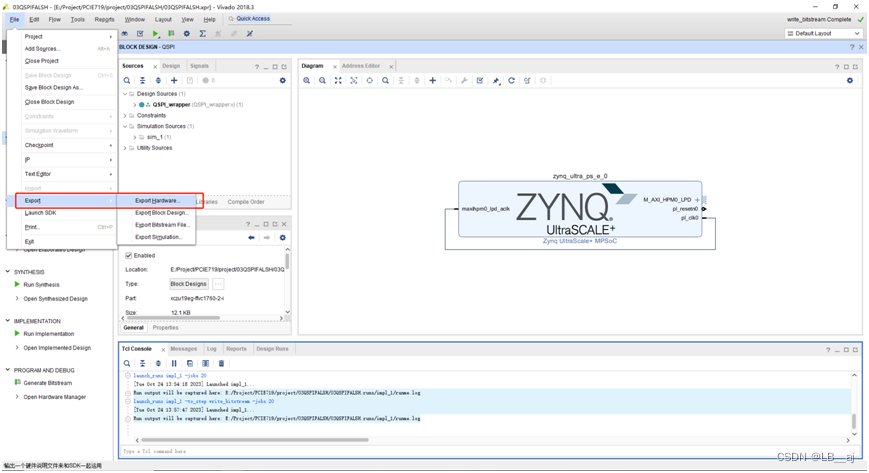

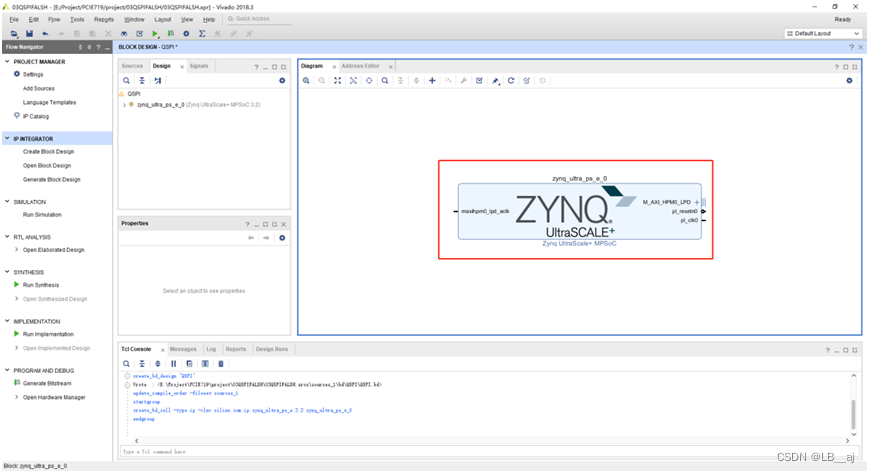

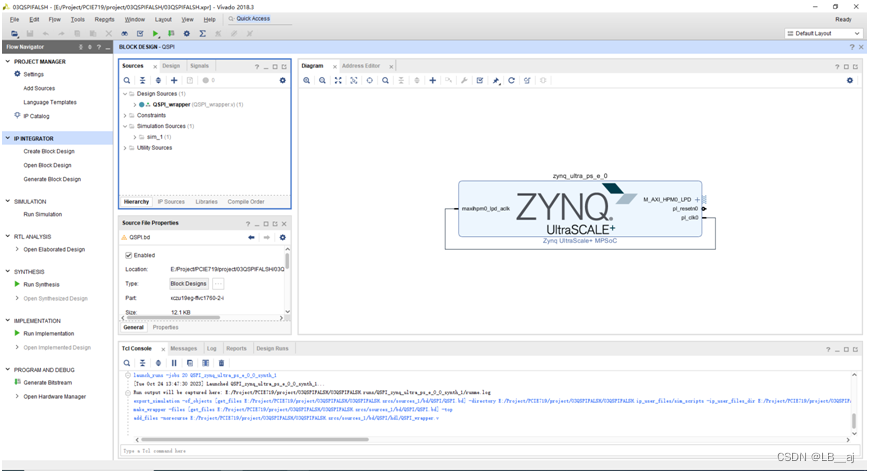

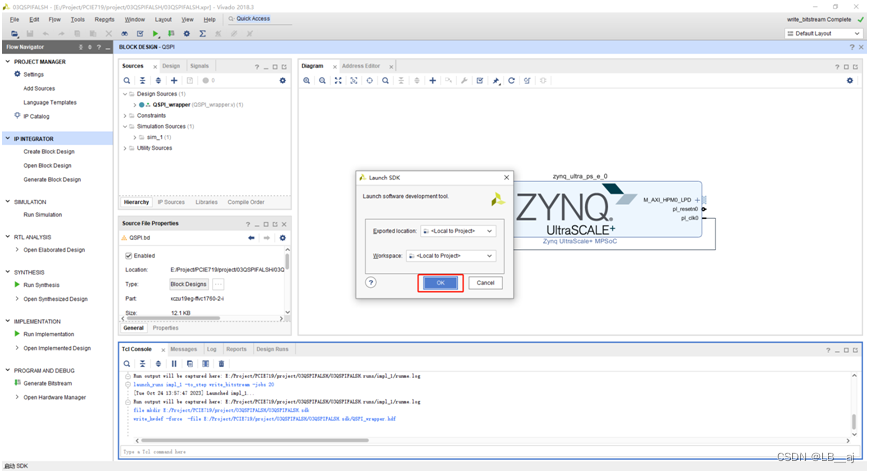

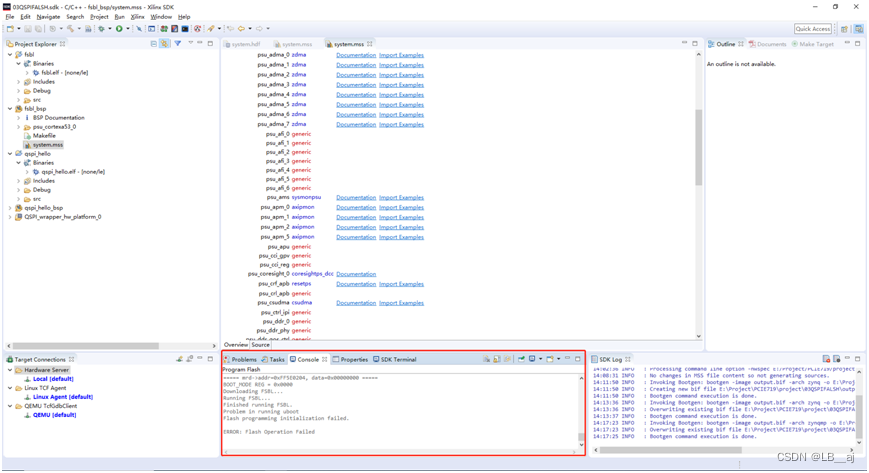

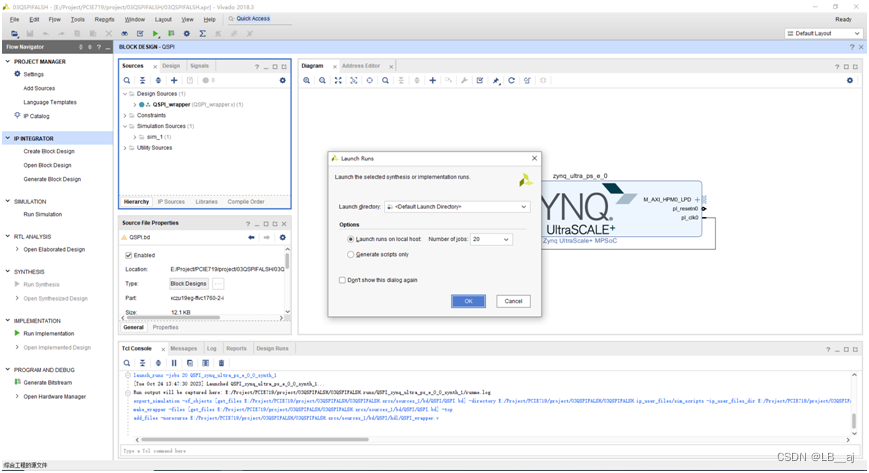

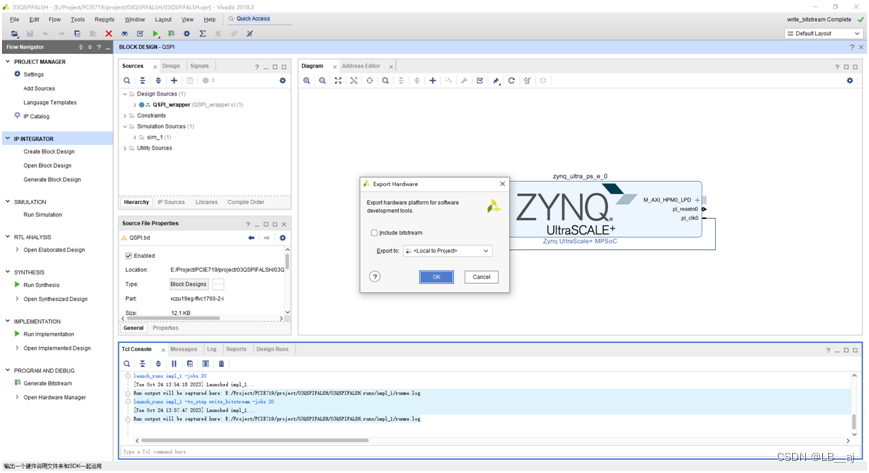

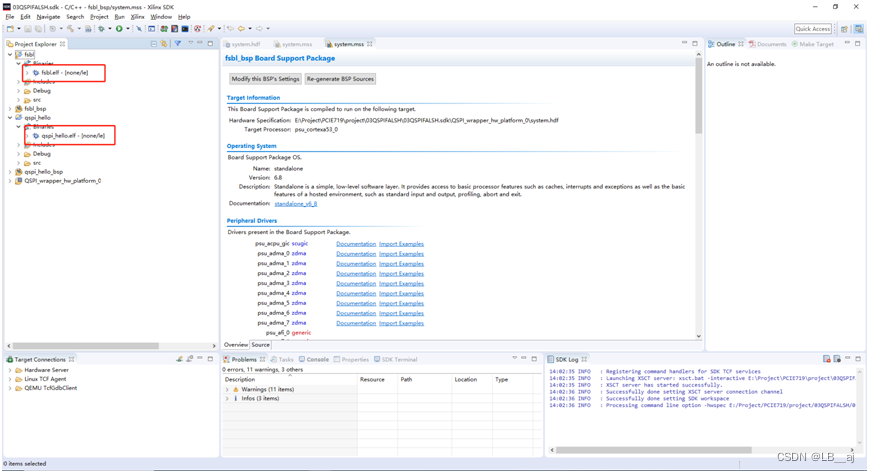

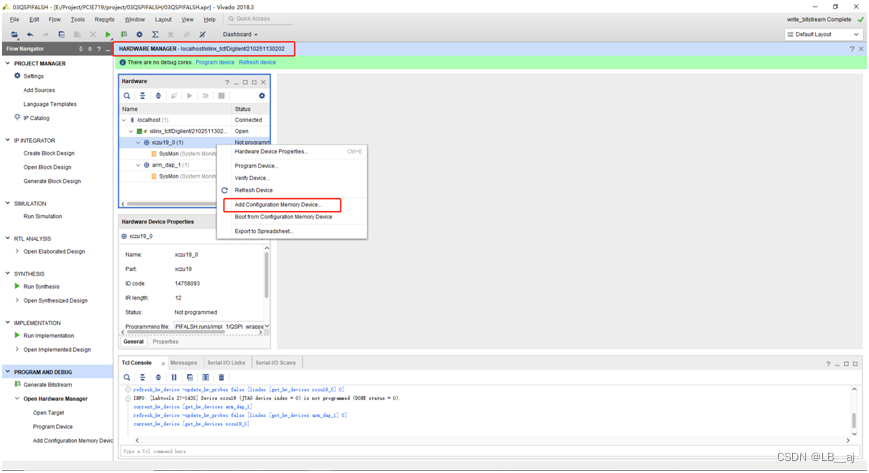

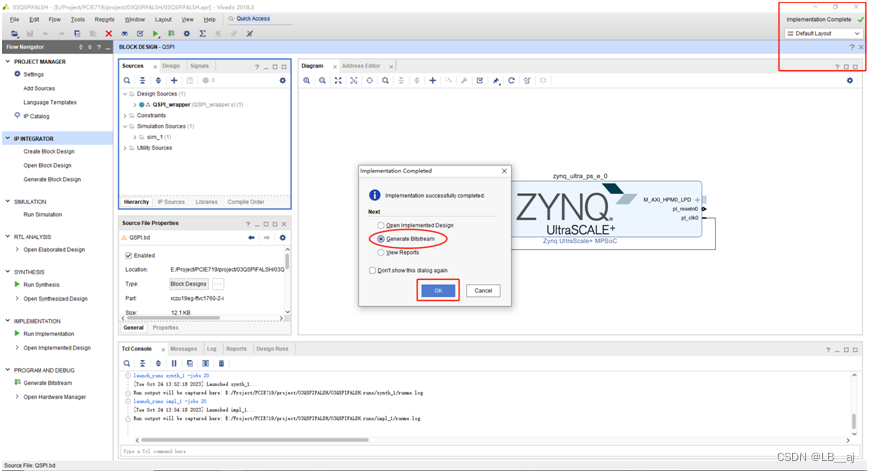

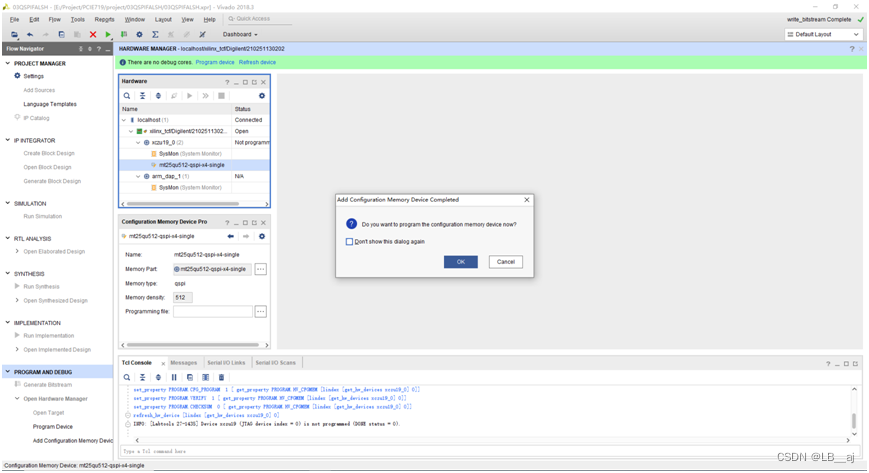

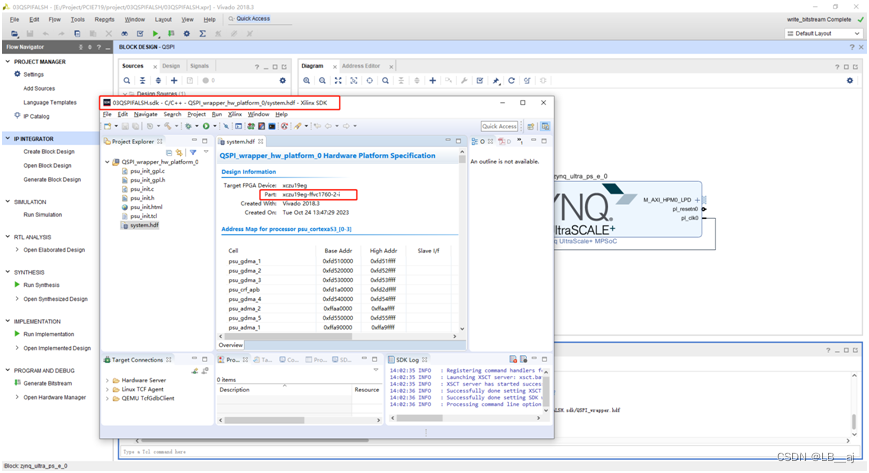

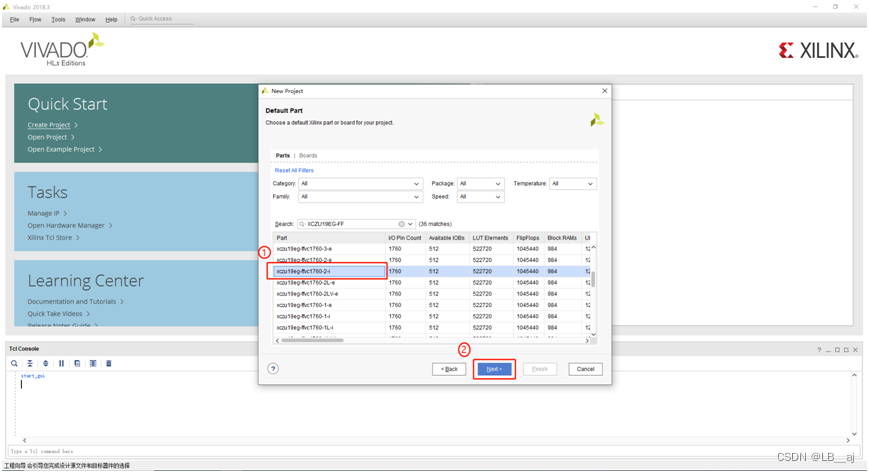

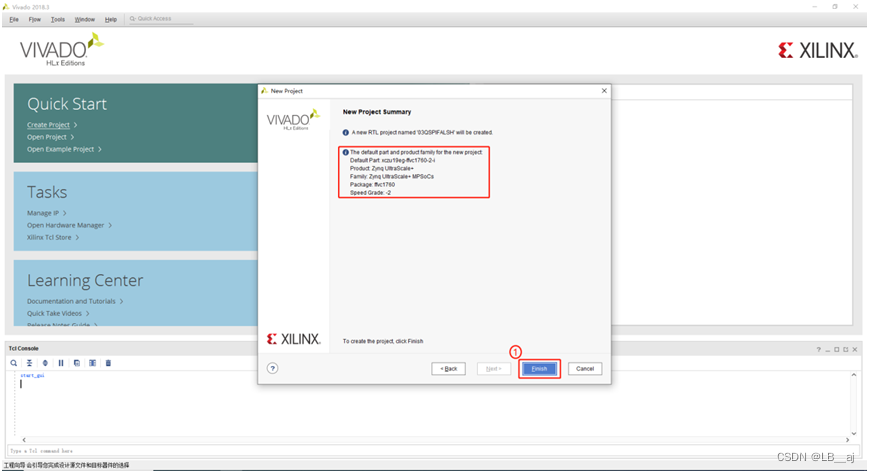

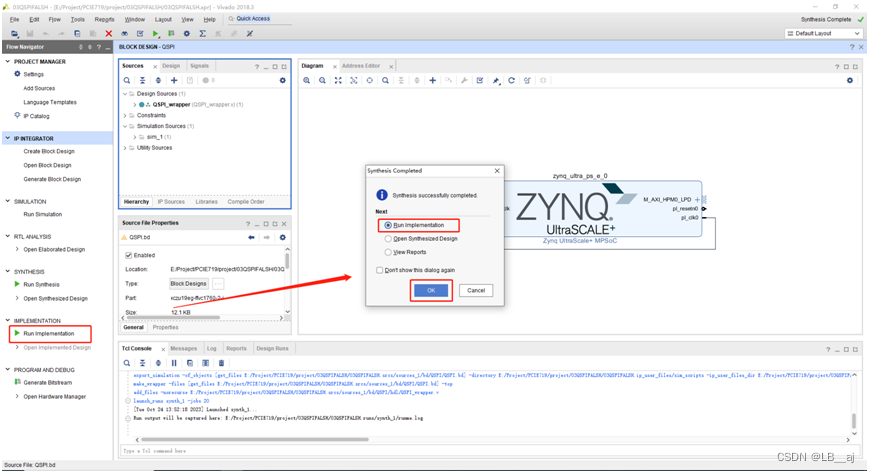

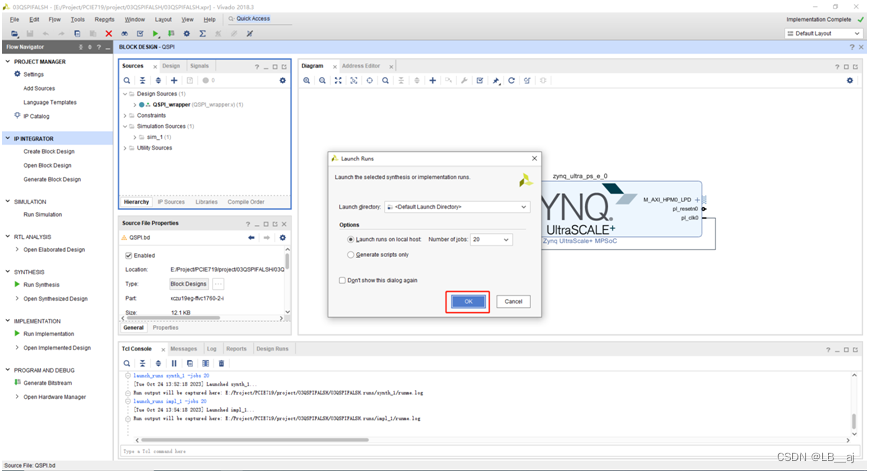

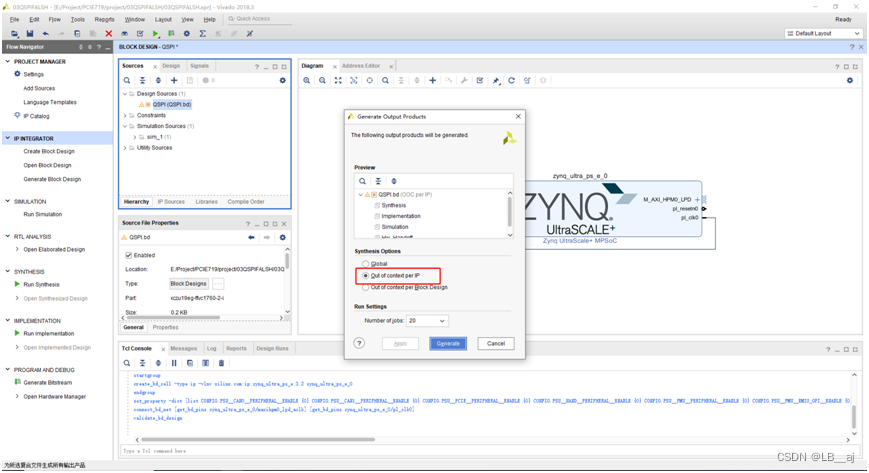

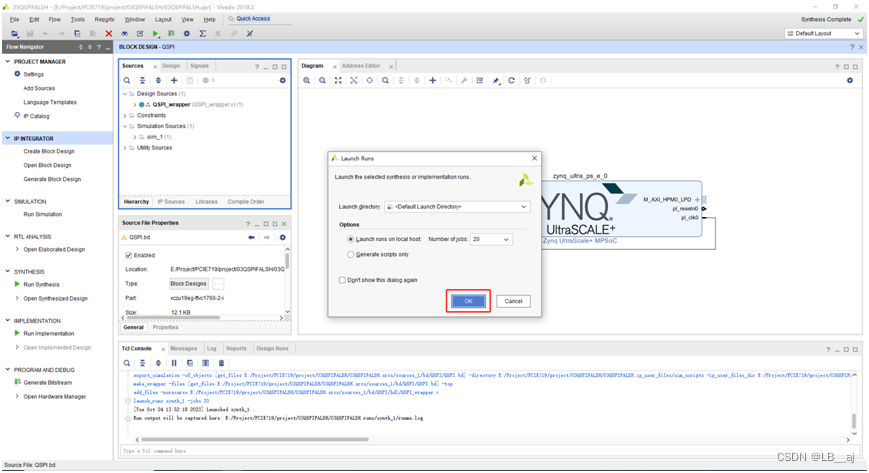

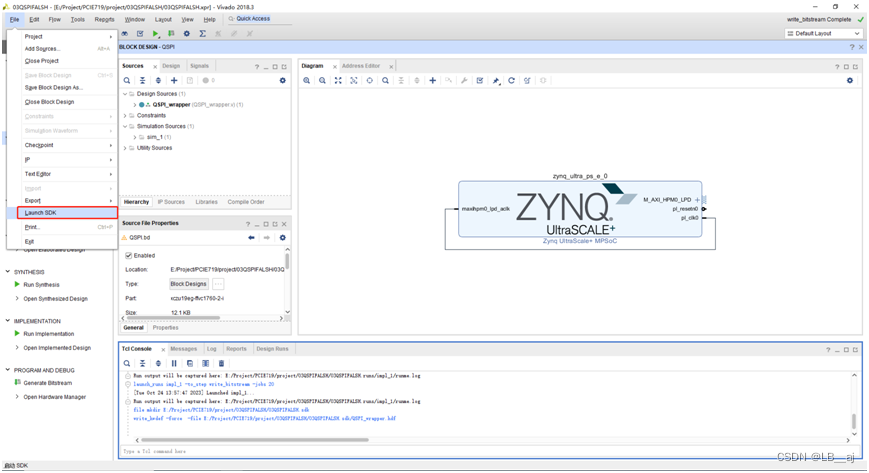

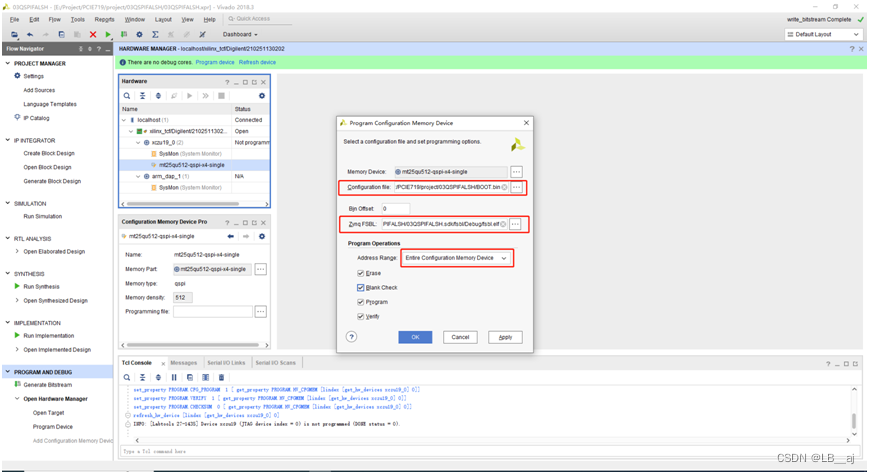

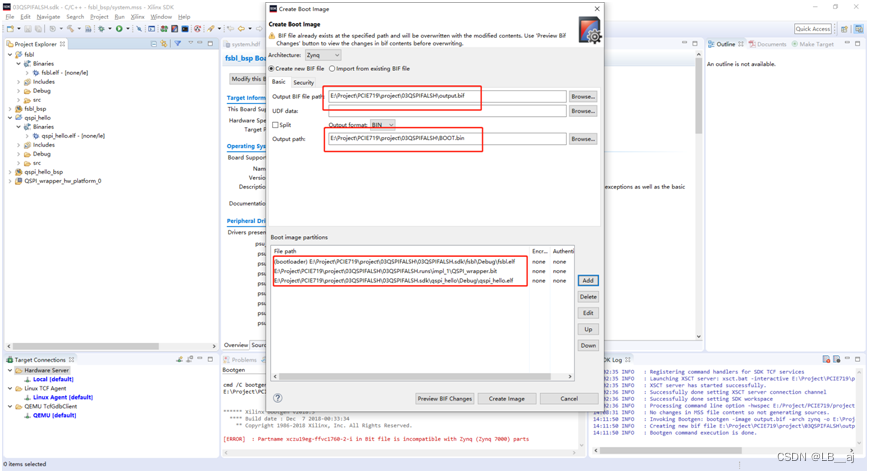

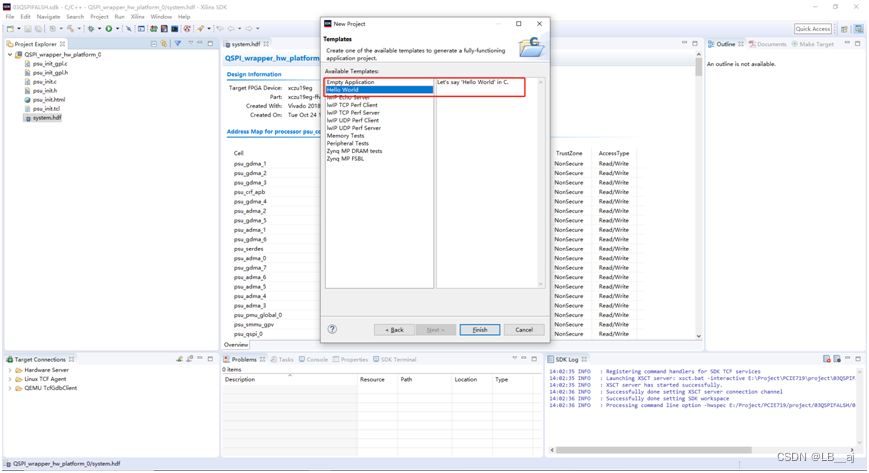

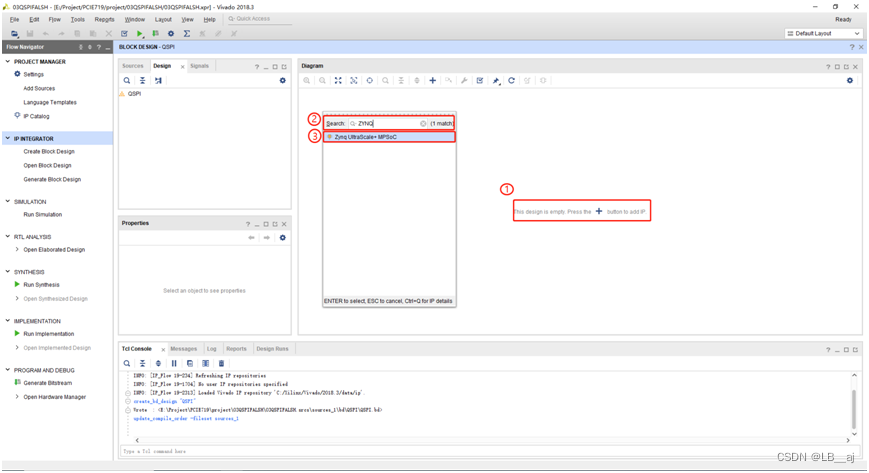

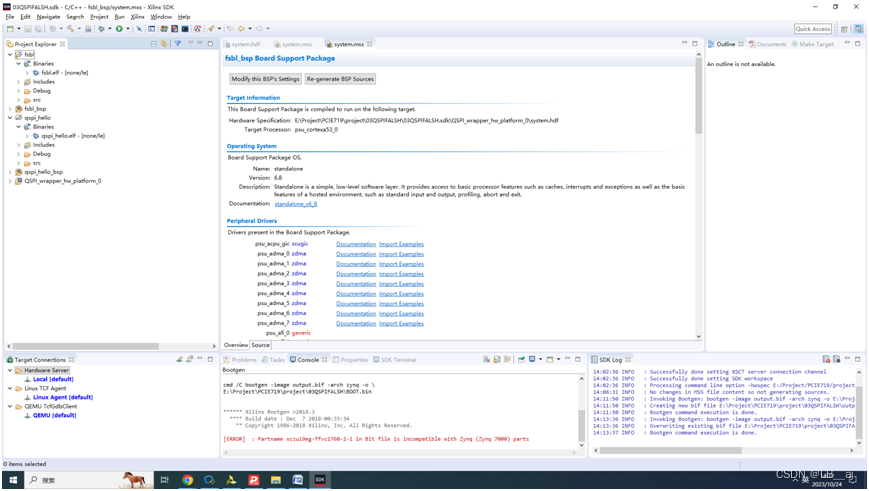

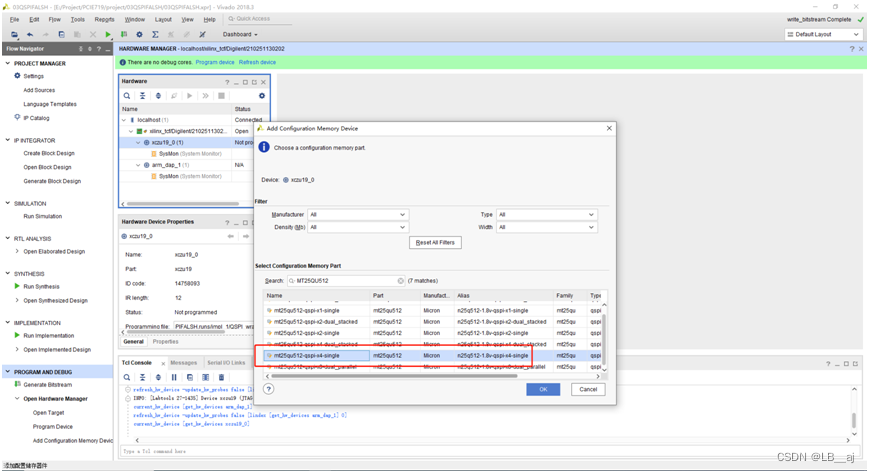

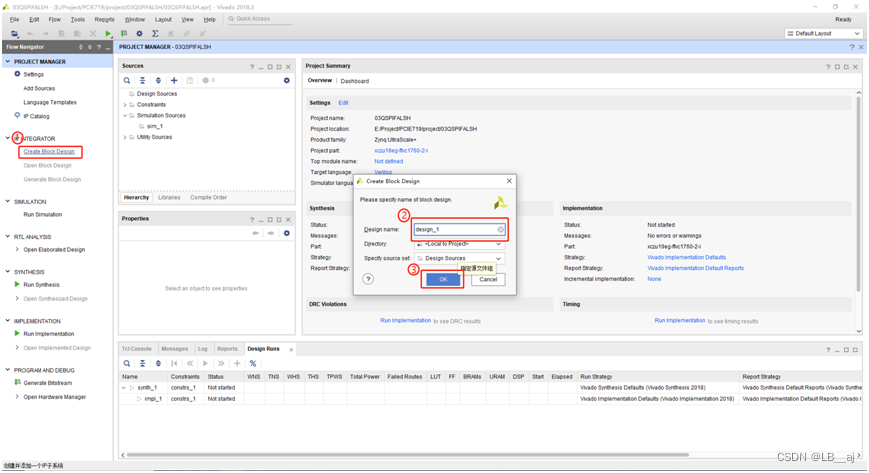

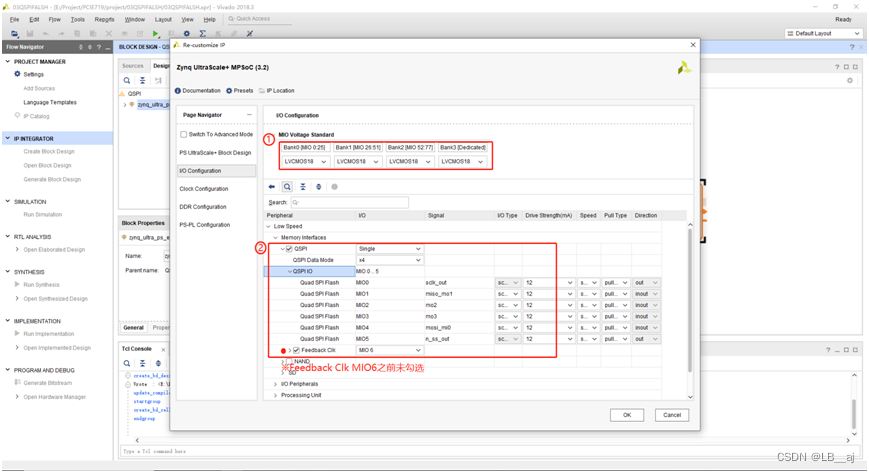

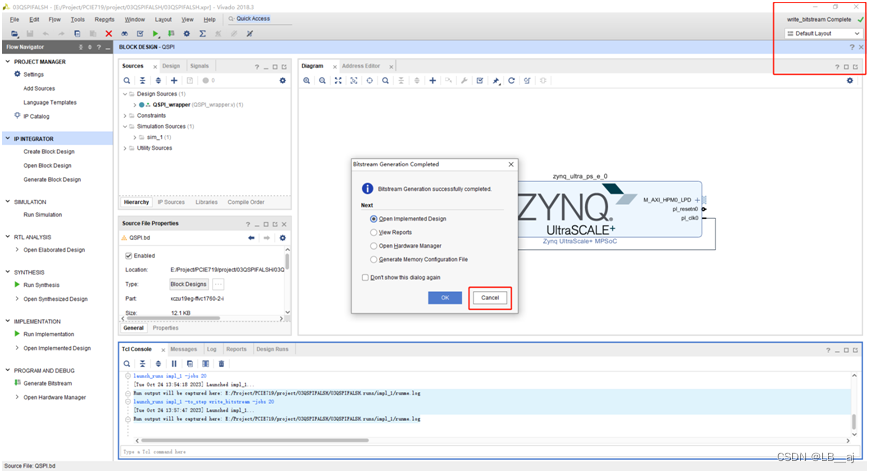

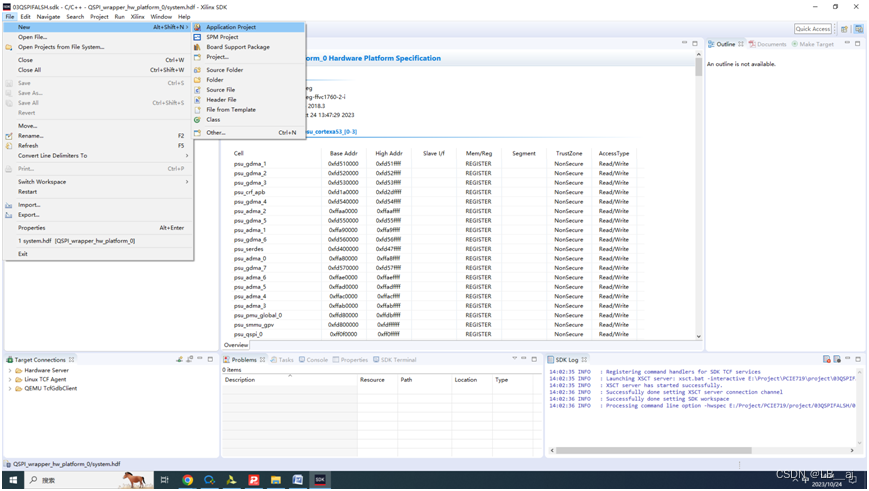

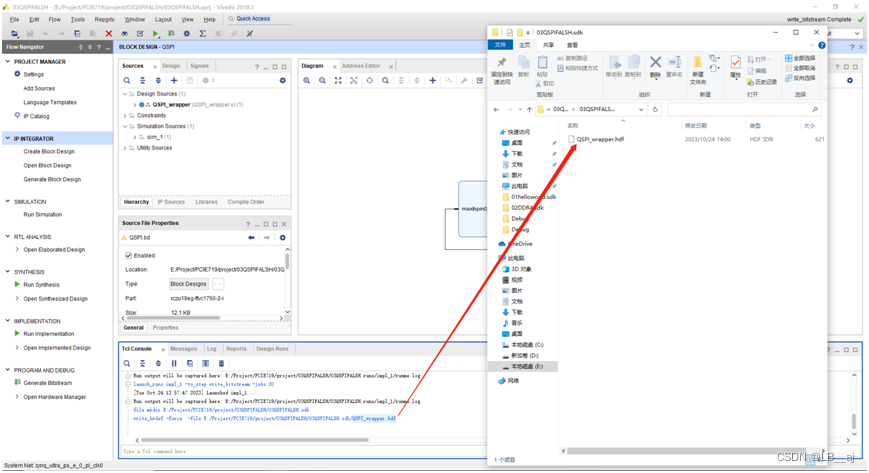

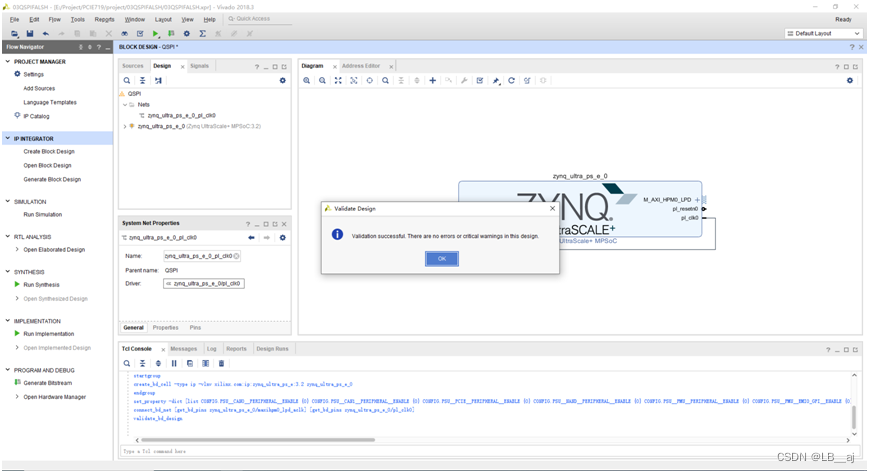

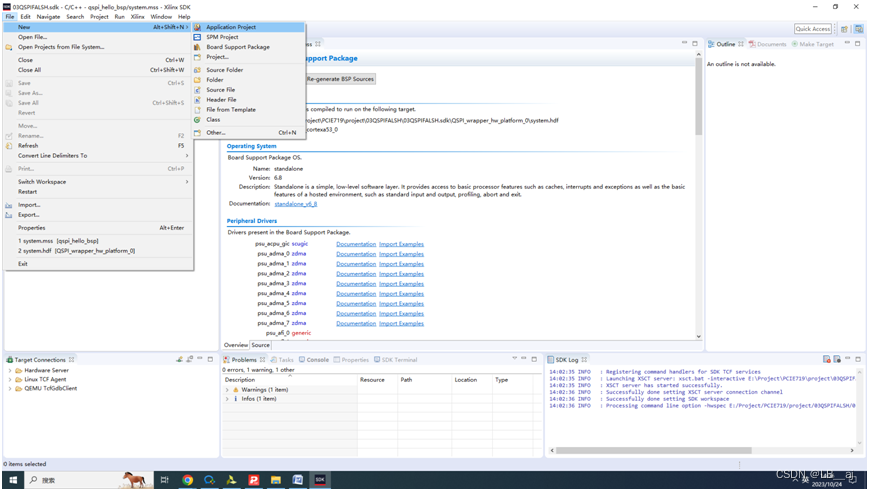

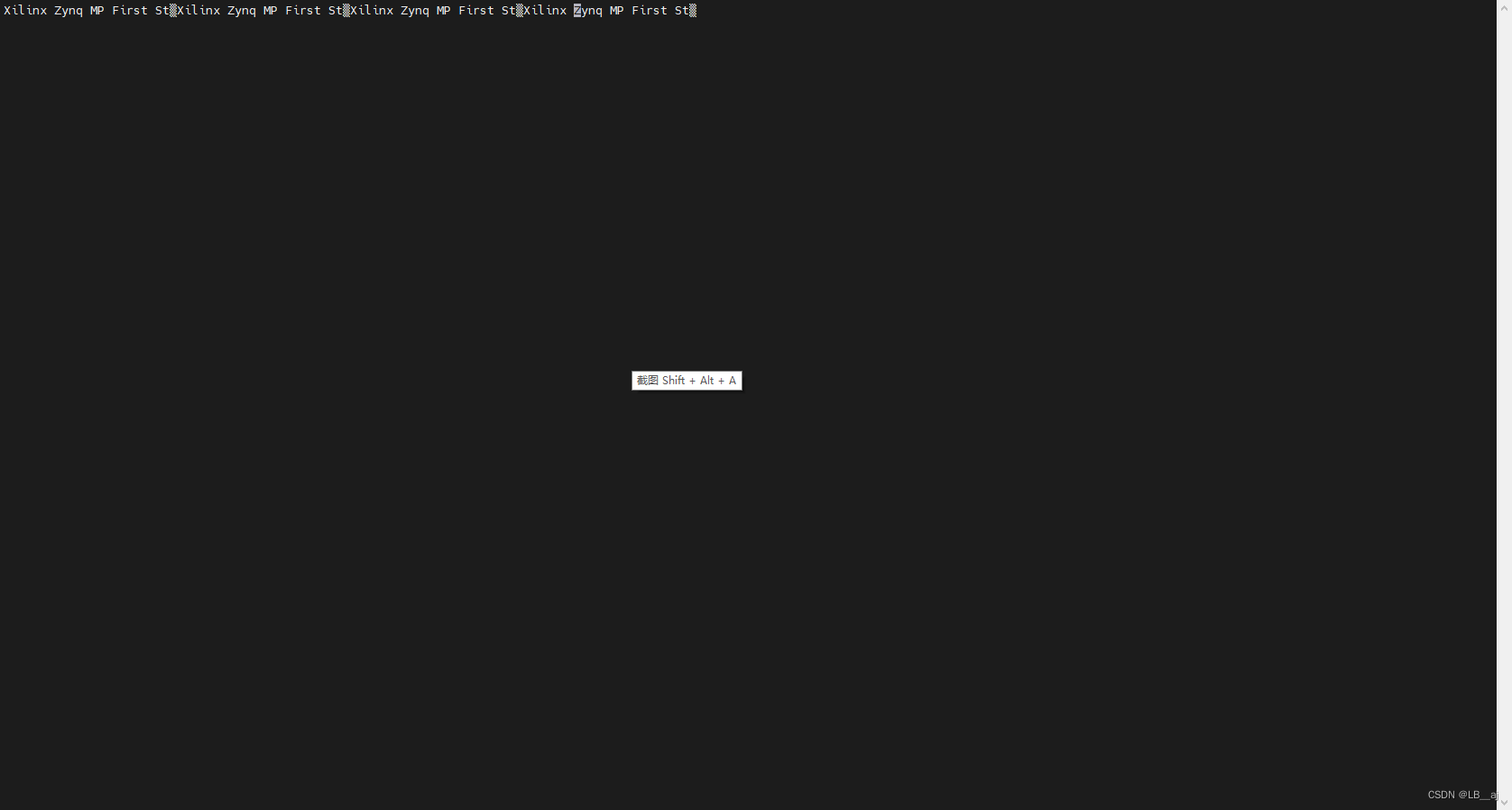

本测试程序在VIVADO中配置好"ZYNQ"的"QSPI"和"串口"后，在"Vitis"中创建二个应用工程，第一个工程是选择官方的”ZYNQ Fsbl”模板作为板卡的引导程序，第二个工程运行自己的程序，例如打印”QSPI test”，要想确认固化是否正常，在完成固化后，将板卡断电，然后拔掉下载线，接着将板卡的启动模式调至QSPI启动模式，然后重新上电通过观察串口打印结果判断固化正常，调至QSPI启动模式后，每次断电后上电都会在串口打印如下图实验效果：
