FLV 文件格式解析 -- 速通版

前排提示:之所以叫 “速通版”,前提是对有一定音视频基础知识的人群,可参考本文快速了解一些重点信息和内容。

目录


一、整体结构

FLV (即 Flash Video 的缩写) ,源于 Adobe 公司定义的一种流媒体的封装格式。

整体上看,由 2 部分组成:

FLV = FLV Header + FLV Body

FLV 文件的数据是以大端字节序存储的。

注意,通常大多数的媒体文件都是 小端字节序存储。

而网络传输的数据通常使用 大端字节序)。

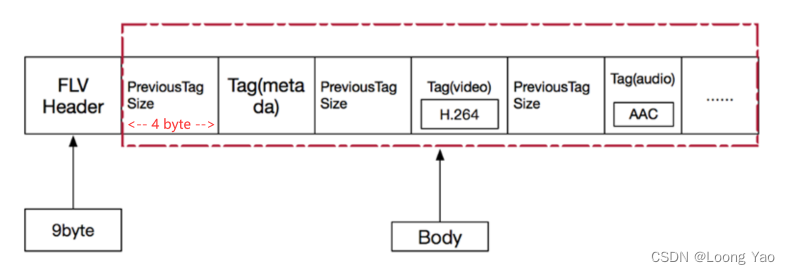

⼀个标准 FLV 文件结构,如下图所示:

可以看到整体结构比较简单 ——

  • FLV Header 是固定长度为 9 Byte 的数据,
  • 而 FLV Body 是由一对接一对的 [ PreviousTagSize ] + [ Tag ] 组成。


二、FLV Header 部分

大小占 9 Byte,共有 4 个结构体成员,定义如下:

取值类型名称占位大小说明
char [3]Signature3 ByteFLV 文件标识(固定值 “F” “L” “V” )
unsigned charVersion1 Byte版本 (目前值都是 1)
unsigned char

TypeFlags

1 Byte

表示是否存在音频和视频

第 0 ~ 4 bit:保留位,固定值 0

第 5 bit:是否存在音频

第 6 bit:保留位,固定值 0

第 7 bit:是否存在视频

unsigned intDataOffset4 Byte

表示 FLV Header 本身的长度,单位 Byte

( 目前版本1 规定的值是 9 )

不得不感慨,FLV Header 的设计真的是非常简洁、优雅。



三、FLV Body 部分

前面已经介绍过了,FLV Body 是由一对接一对的 [ PreviousTagSize ] + [ Tag ] 组成。

  • Previous Tag Size 字段

排列在 Tag之前,记录 前一个Tag 的大小 (用于逆向读取处理),长度占 4 个字节。显然,FLV Header 后的第⼀个 Pervious Tag Size 的值必定为 0。

  • FLV Tag 字段

FLV Tag 结构上,分为 2 部分:

FLV Tag = [ Tag Header ] + [ Tag Data ]

类型上,分为 3 种:

  1. 脚本(帧)数据 - Script Tag Data

    也被称为 MetaDataTag,存放⼀些关于FLV视频和音频的元信息,比如:duration、width、height等。 通常作为 FLV 文件的第一个 tag,并且只有一个,跟在 File Header 后面。

  2. 音频数据 - Audio Tag Data
    第一个字节包含了 Audio 数据的参数信息, 第二个字节开始为 Audio 数据(RawData or Configration)。
    注意,这两个字节属于 tag 的 data 部分,不是 header 部分。

  3. 视频数据 - Video Tag Data
    第一个字节包含了 Video 数据的参数信息, 第二个字节开始为 Video 数据。

注意,⼀个 FLV 文件,每种类型的 Tag 都属于⼀个流,也就说是⼀个 FLV 文件最多只有⼀个音频流和⼀个视频流,不存在多个独立的音视频流封装在在同⼀个 FLV 文件的情况。

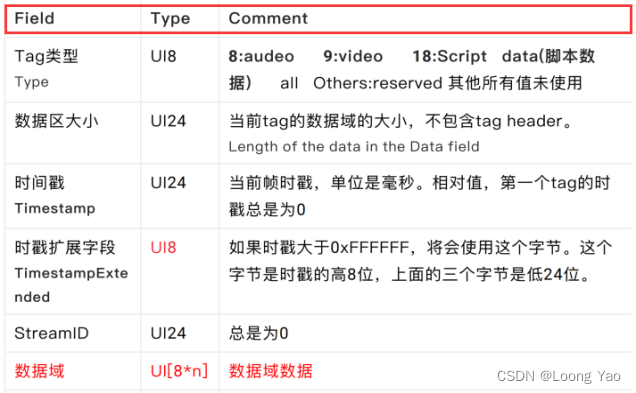

FLV Tag Header 结构体如下:

关于 FLV 的时间戳计算:

  • FLV 文件中的 Timestamp 和 TimestampExtended 拼出来的是 DTS -解码时间,单位为 ms。(如果没有 B 帧,当然 DTS 等于 PTS 显示时间)
  • CompositionTime 表示 PTS 相对于 DTS 的偏移值, 在每个视频 tag 的第 14~16 字节,单位也是 ms。 PTS = DTS (tag 的第 5~8 字节) + CompositionTime
