1. 什么是MMU？

参考：https://blog.youkuaiyun.com/p1279030826/article/details/105827355

1.1 背景与发展

随着计算机科学技术的发展，所需解决的问题越来越复杂，单任务批处理已不能满足需求了。
应用程序需要的内存量越来越大。
虚拟内存的思想。
程序所需的内存可以远超物理内存的大小，将当前需要执行的留在内存中，而不需要执行的部分留在磁盘中。
可以满足多应用程序同时驻留内存能并发执行。

1.2 MMU

内存管理单元(Memory Management Unit)。
为编程提供方便统一的内存空间抽象。
以最小的开销换取性能最大化。（利用 MMU 管理内存肯定不如直接对内存进行访问效率高）
节省内存，物理内存成本高，CPU直接寻址空间有限。

1.3 TLB

TLB(Translation Lookaside Buﬀer)转译后备缓冲器
本质上是 MMU 用于虚拟地址到物理地址转换表的缓存

2. S3C2440中的MMU

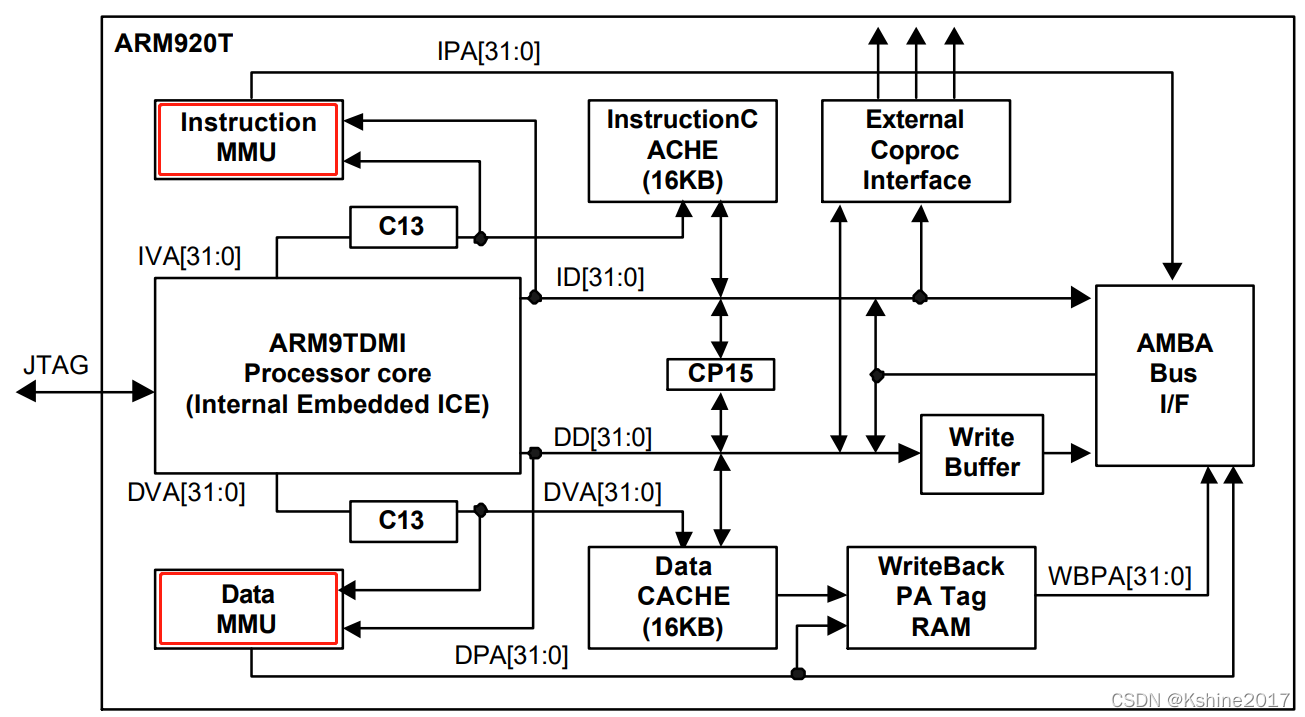

可以看到下图中，ARM9处理器核心可以经过MMU对内存空间进行访问。
ARM920T 实现了 MMU，AMBA 总线和哈佛结构高速缓冲体系结构。
增强型 ARM 架构 MMU 以支持 WinCE，EPOC 32 和 Linux。

3. MMU代码

参考链接：https://www.docin.com/p-683073294.html

// 1) Only the section table is used.
// 2) The cachable/non-cachable area can be changed by MMT_DEFAULT value.
//    The section size is 1MB.
extern char __ENTRY[];

void MMU_Init(void)
{
    int i,j;
    //========================== IMPORTANT NOTE =========================
    //The current stack and code area can't be re-mapped in this routine.
    //当前堆栈和代码区域不能在此例程中重新映射。
    //If you want memory map mapped freely, your own sophiscated MMU initialization code is needed.
    //如果您希望自由映射内存映射，则需要您自己复杂的 MMU 初始化代码。
    //===================================================================

    MMU_DisableDCache(); //1. 关闭数据高速缓存
    MMU_DisableICache(); //2. 关闭指令高速缓存

    //If write-back is used,the DCache should be cleared.
    //如果使用回写，则应清除 DCache。
    for(i=0;i<64;i++)
    	for(j=0;j<8;j++)
    	    MMU_CleanInvalidateDCacheIndex((i<<26)|(j<<5)); //3. 清除数据高速缓存
    MMU_InvalidateICache();//4. 废除指令高速缓存

    #if 0
    //To complete MMU_Init() fast, Icache may be turned on here.
    //为了快速完成MMU_Init()，这里可以开启Icache。
    MMU_EnableICache();
    #endif

    MMU_DisableMMU();     //5. 关闭MMU
    MMU_InvalidateTLB();  //6. 废除 转译后备缓冲器TLB


    //7. MMU设置转译表TT(虚拟起始地址,虚拟结束地址,物理起始地址,访问属性)
    //转译表Translation Table
    //把内存上从 物理起始地址（paddrstart） 开始，到 （物理起始地址 + 虚拟结束 -虚拟起始） 的内存，映射到虚拟地址上。

    //MMU_SetMTT(0x00000000,0x07f00000,0x00000000,RW_CNB);  //bank0
    MMU_SetMTT(0x00000000,0x03f00000,(int)__ENTRY,RW_CB);  //bank0
    MMU_SetMTT(0x04000000,0x07f00000,0,RW_NCNB);  			//bank0
    MMU_SetMTT(0x08000000,0x0ff00000,0x08000000,RW_CNB);  //bank1
    MMU_SetMTT(0x10000000,0x17f00000,0x10000000,RW_NCNB); //bank2
    MMU_SetMTT(0x18000000,0x1ff00000,0x18000000,RW_NCNB); //bank3
    //MMU_SetMTT(0x20000000,0x27f00000,0x20000000,RW_CB); //bank4
    MMU_SetMTT(0x20000000,0x27f00000,0x20000000,RW_CNB); //bank4 for STRATA Flash
    MMU_SetMTT(0x28000000,0x2ff00000,0x28000000,RW_NCNB); //bank5

    //30f00000->30100000, 31000000->30200000
    MMU_SetMTT(0x30000000,0x30100000,0x30000000,RW_CB);	  //bank6-1
    MMU_SetMTT(0x30200000,0x33e00000,0x30200000,RW_NCNB); //bank6-2
    //
    MMU_SetMTT(0x33f00000,0x33f00000,0x33f00000,RW_CB);   //bank6-3
    MMU_SetMTT(0x38000000,0x3ff00000,0x38000000,RW_NCNB); //bank7

    MMU_SetMTT(0x40000000,0x47f00000,0x40000000,RW_NCNB); //SFR
    MMU_SetMTT(0x48000000,0x5af00000,0x48000000,RW_NCNB); //SFR
    MMU_SetMTT(0x5b000000,0x5b000000,0x5b000000,RW_NCNB); //SFR
    MMU_SetMTT(0x5b100000,0xfff00000,0x5b100000,RW_FAULT);//not used


    MMU_SetTTBase(_MMUTT_STARTADDRESS);
    MMU_SetDomain(0x55555550|DOMAIN1_ATTR|DOMAIN0_ATTR);
    	//DOMAIN1: no_access, DOMAIN0,2~15=client(AP is checked)
    MMU_SetProcessId(0x0);
    MMU_EnableAlignFault();

    MMU_EnableMMU();
    MMU_EnableICache();
    MMU_EnableDCache(); //DCache should be turned on after MMU is turned on.
}

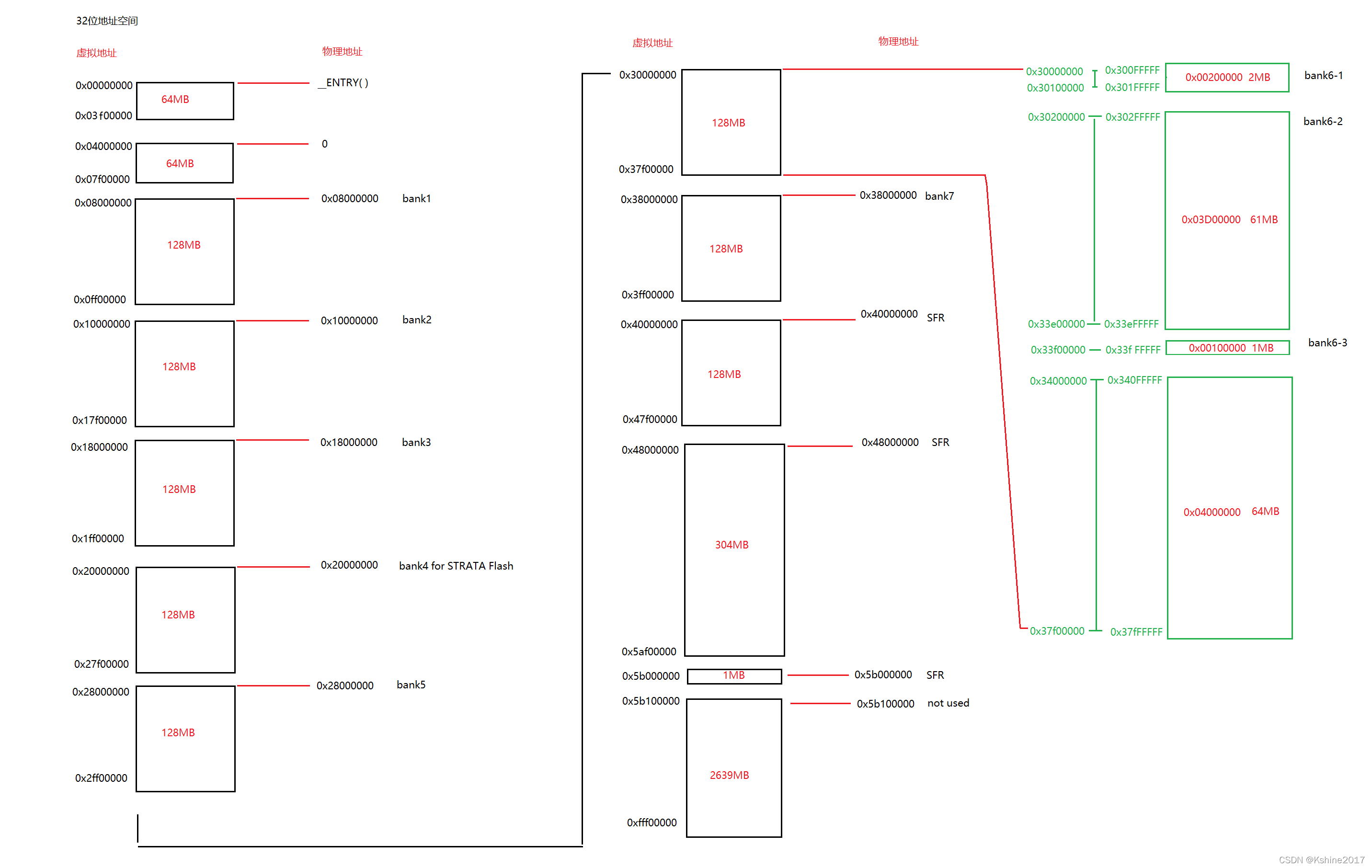

3.1 空间划分

首先必须要点出，虚拟结束地址也被包括在划分区域内，且向后1MB的空间（1个扇区的大小是1MB）。

3.2 内存芯片

开发板具有两块32MB的内存芯片组成。（2x32MB = 64MB）

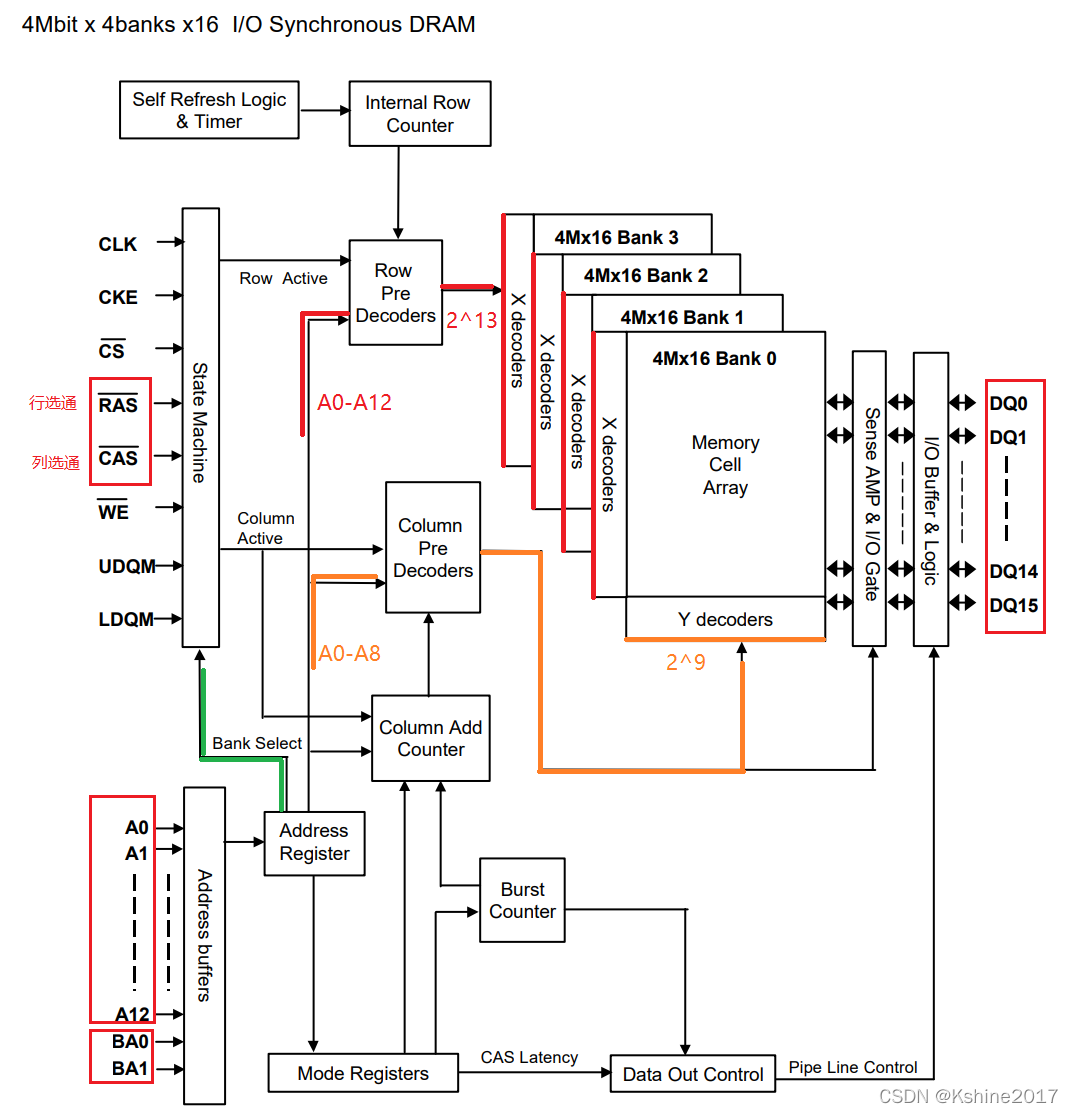

HY57V561620T 是一款 268,435,456 位 CMOS 同步 DRAM，非常适合需要大内存密度和高带宽的主内存应用。
HY57V561620 被组织成 4Banks x 4Mbits x16。
BA0，BA1表示Bank Adress。
A0-A12：Row Address : RA0 ~ RA12 。Column Address : CA0 ~ CA8 。Auto-precharge flag : A10。
UDQM, LDQM。读取模式下控制输出缓冲区。写入模式下屏蔽输入数据。
空间大小：4Bank x （行2¹³ x 列2⁹）x 16bit Data = 33554432Byte = 32MB。

3.3 实际接线

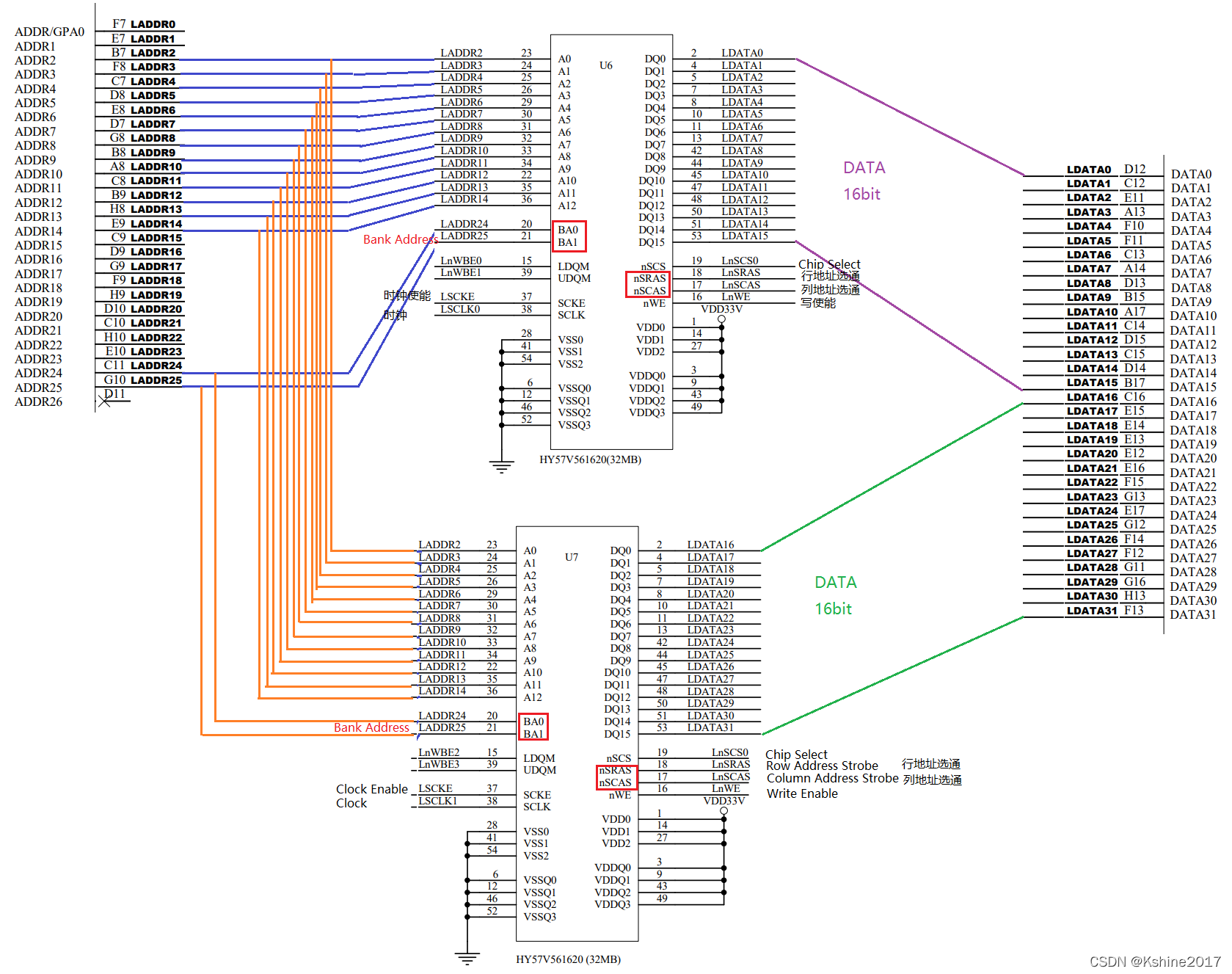

如下图所示，2块内存芯片。
从上图我们可以看出，S3C2440的ADDR2接在内存芯片的A0上。

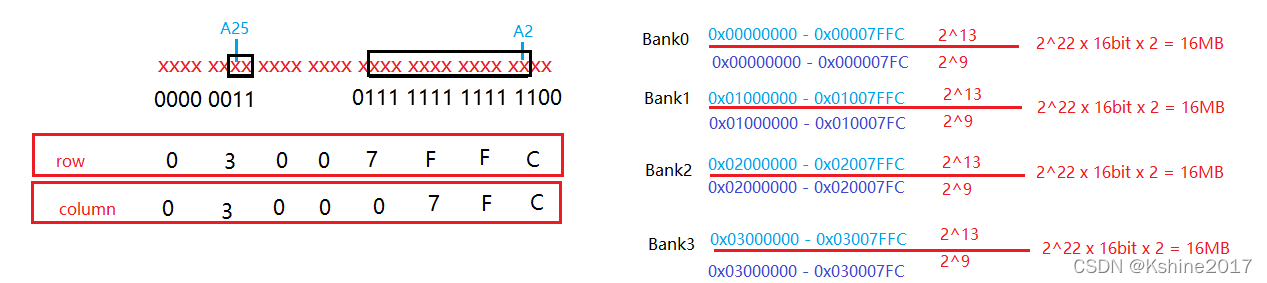

地址有效变化的最小值 0x100，4（ LADDR2=1），对应16bit x 2 = 32bit = 4字节。（LADDR0，LADDR1变化无效）。这也是设计上故意为之，为的是让地址和数据对应，地址变化4，对应新的32位数据。
