计算机的总线与I/O设备

一、总线的概述

总线提供了对外连接的接口，它使得计算机的各功能部件能够互相通信。
常见的总线标准有USB（通用串行总线）、PCI（外围部件互联总线）等…

二、片内总线

连接各单元电路的信息通路，在CPU芯片内部连接寄存器、控制器、运算器

三、系统总线

连接组件与系统的信息通路，CPU、主内存、IO设备、各组件之间的信息传输线
1.【数据总线】双向传输各个部件的数据信息，通常与CPU位数一致（32位或者64位）
2.【地址总线】指定数据在内存中的地址，位数与存储单元有关
3.【控制总线】发出各种控制信号的传输线，还可以监视不同组件的状态

四、总线的仲裁

为了解决总线使用权冲突的问题，需要进行总线仲裁
1.【链式查询】按优先级别依次进行查询，相对不公平，对电路故障敏感
2.【计时器定时查询】仲裁控制器对设备编号并累计计数，当计数值与设备编号一致时获得总线使用权
3.【独立请求】设备可单独向仲裁器发送请求和接收请求，优先顺序可动态改变，电路相对复杂

五、I/O接口

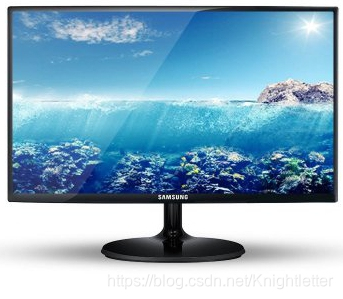

常见的I/O设备有鼠标、键盘、显示器等，将这些设备与主机进行连接的接口就是I/O接口
1.【数据线】I/O设备与主机进行数据交换的传送
