FX2N连接扫码抢

本文介绍如何配置扫码枪与PLC之间的通信,包括RS232接口设置、波特率、停止位等参数调整。重点讲解了FX2n及FX3U系列PLC的RS指令用法,并说明了如何通过D寄存器读取ASCII码形式的条形码数据。

主要是通信设置

看扫码枪的说明书,设置RS232,无CTS/DTR控制,无CR/LF字符,波特率,停止字,奇偶校验,数据长度。

FX2n只能使用RS指令;FX3U能够使用RS2指令读取通道1和2的数据,RS指令之适用于通道1。

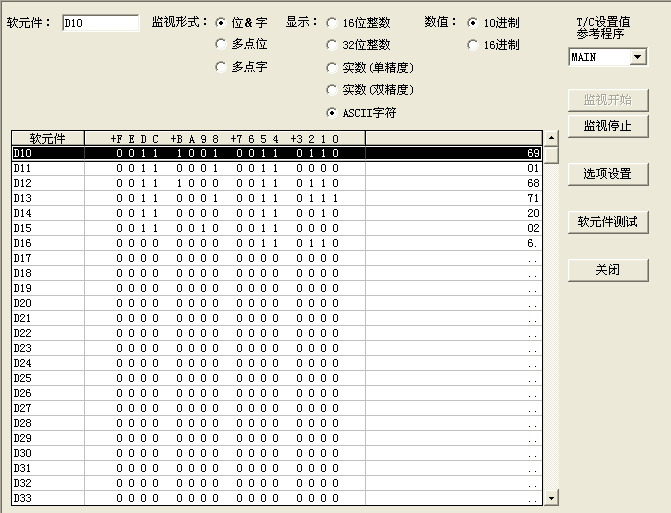

扫描枪读到的数据为ASCII码,见图3

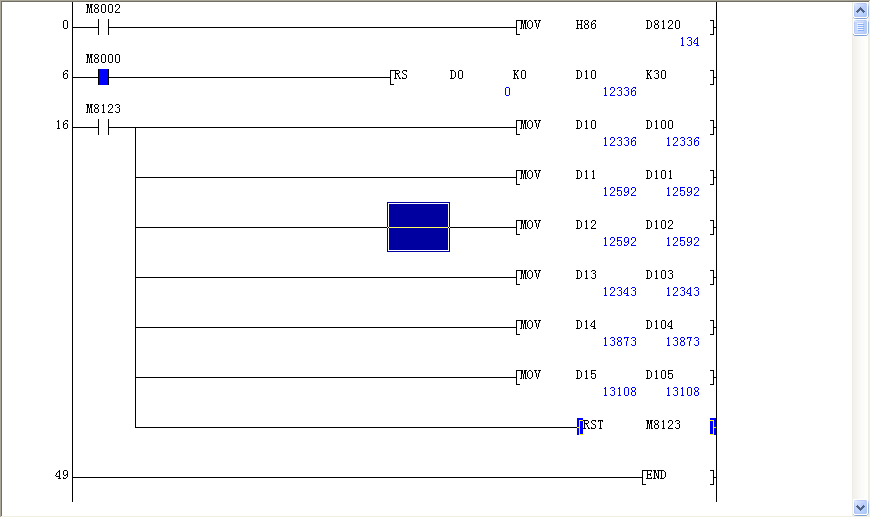

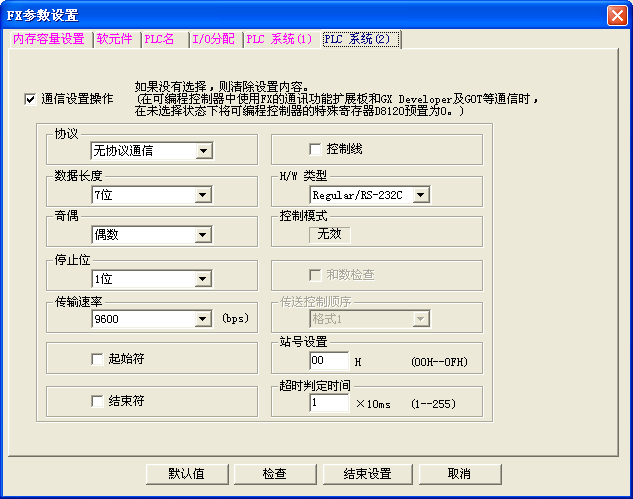

RS指令:A. D8120为通讯控制方式设置,不知道为什么三菱在“FX参数设置”里面设置了通讯设置后还要在代码里面写。

B.条形码的一个数字占一个字节。如

C.读取的内容为:D10低、D10高、D11低、D11高.........




<think>嗯,用户这次的需求是关于FX2N连接Modbus的具体方法配置步骤。从用户提到的引用内容来看,ta手头已经有几份参考资料,特别是引用[1][2]详细描述了FX2N与Vectorque变频器的通讯流程,而引用[3][4][5]则补充了不同扩展模块的应用场景。 用户可能正在做一个工业自动化项目,需要实现PLC对变频器的控制。考虑到ta特意提到"连接方法、配置步骤",应该是实操层面的需求,而非理论探讨。有趣的是,虽然引用[5]提到的是CC-Link通讯,但其中关于缓冲寄存器数据传递的细节对理解MODBUS数据映射也有参考价值。 从技术角度看,需要特别注意三点:一是FX2N本体没有RS485接口,必须通过扩展模块实现;二是MODBUS通讯中主从角色决定编程逻辑;三是GX Developer软件的配置容易遗漏校验位设置。用户如果是初学者,可能会在波特率设置站号分配上出错——引用[1]提到的故障排查指南正好能覆盖这点。 上次回复中已经给出了硬件选型方案(FX2N-485-BD模块),这次需要深化软件配置部分。特别要强调MOV指令的地址映射关系,因为引用[5]演示的CC-Link数据传输逻辑与MODBUS的MOV指令用法高度相似。用户引用[3]提到的FX2N-4DA模块案例提醒我,在生成问题时应该加入模拟量控制的典型场景。 突然想到一个重要细节:很多工程师会忽略终端电阻的设置。根据经验,当通讯距离超过50米时,必须在末端模块的DA/DB间并联120Ω电阻,这点虽然没在引用中提及,但应该补充在硬件连接注意事项里。 </think>根据引用内容,FX2N PLC与Modbus设备的连接主要通过**RS485通信扩展模块**实现,具体配置步骤如下: --- ### **一、硬件连接** 1. **扩展模块选择** - **FX2N-485-BD**:内置RS485接口板(最常用) - **FX2N-485ADP**:外置RS485适配器 - 其他兼容模块如 **FX2N-4DA**(引用[3]) 2. **接线方式** - **RS485四线制**: - PLC端:`SDA` ↔ 变频器`RXD+`, `SDB` ↔ `RXD-`, `RDA` ↔ `TXD+`, `RDB` ↔ `TXD-` - **RS485两线制**(简化): - PLC端 `SDA/RDA` 短接 → 变频器 `Data+` - PLC端 `SDB/RDB` 短接 → 变频器 `Data-` - **终端电阻**:通信线末端并联 **120Ω电阻**(引用[1][2]) --- ### **二、软件配置(GX Developer环境)** 1. **通信参数设置** - 波特率:通常 **9600/19200bps**(需与变频器一致) - 数据格式:`8位数据位`、`1位停止位`、`偶/无校验`(引用[1][2]) - 站号分配:PLC作为主站时,变频器从站地址设为 **1~247** 2. **MODBUS协议编程** - **指令格式**(以读取变频器频率为例): ```plaintext MOV H81 D8120 ; 设置通信格式(e.g., 19200,8,E,1) MOV K1 D0 ; 从站地址=1 MOV H03 D1 ; 功能03(读保持寄存器) MOV K200 D2 ; 寄存器地址(e.g., 200H为频率设定) MOV K1 D3 ; 读取寄存器数量 RS D0 K0 D10 K4 ; 发送指令(D0~D3共4字) ``` - **接收数据处理**: ```plaintext FROM K2 K9 D100 K1 ; 读取接收缓冲区(K2=模块位置) ``` --- ### **三、变频器设置** 1. **关键参数**(以Vectorque变频器为例) - `P000 = 3` // 启用MODBUS控制 - `P001 = 1` // 站地址=1 - `P002 = 3` // 波特率19200bps - `P003 = 2` // 偶校验(需与PLC一致) --- ### **四、调试与故障排查** 1. **常见问题** - 通信失败 → 检查接线极性、终端电阻 - 数据错误 → 确认PLC与变频器**波特率/校验位一致性**(引用[1]) - 超时无响应 → 验证从站地址功能 2. **无线方案**(远程场景) - 使用 **DTD435MC无线模块**(引用[4])替代有线RS485,实现PLC与MCGS触摸屏的无线MODBUS通讯 --- ### **
