第1章 计算机网络和协议（3）_TCP/IP协议

3. TCP/IP协议

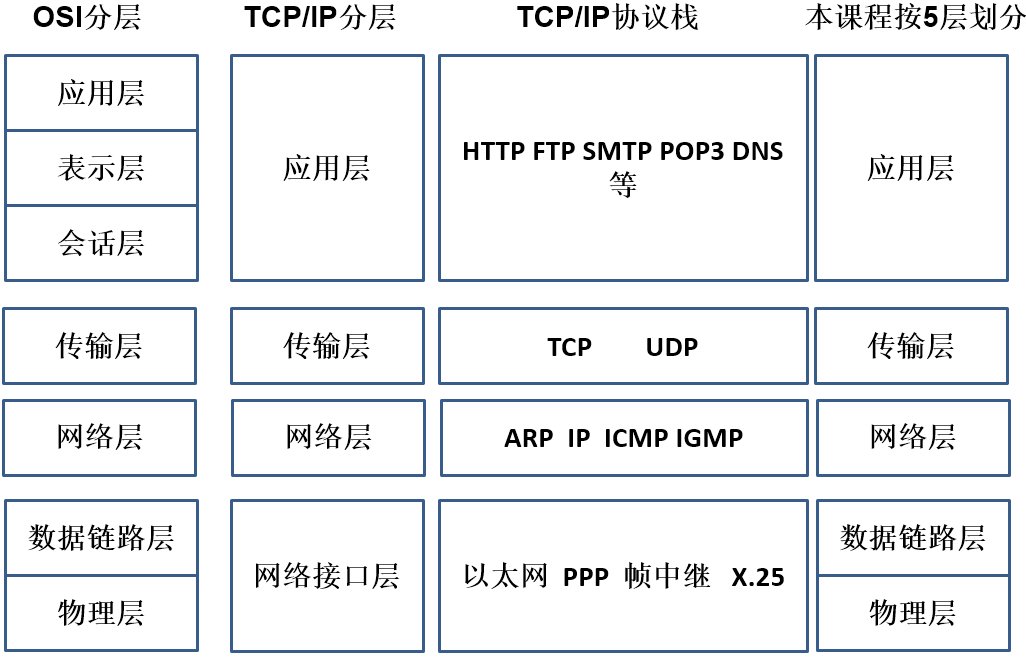

3.1 TCP/IP协议分层

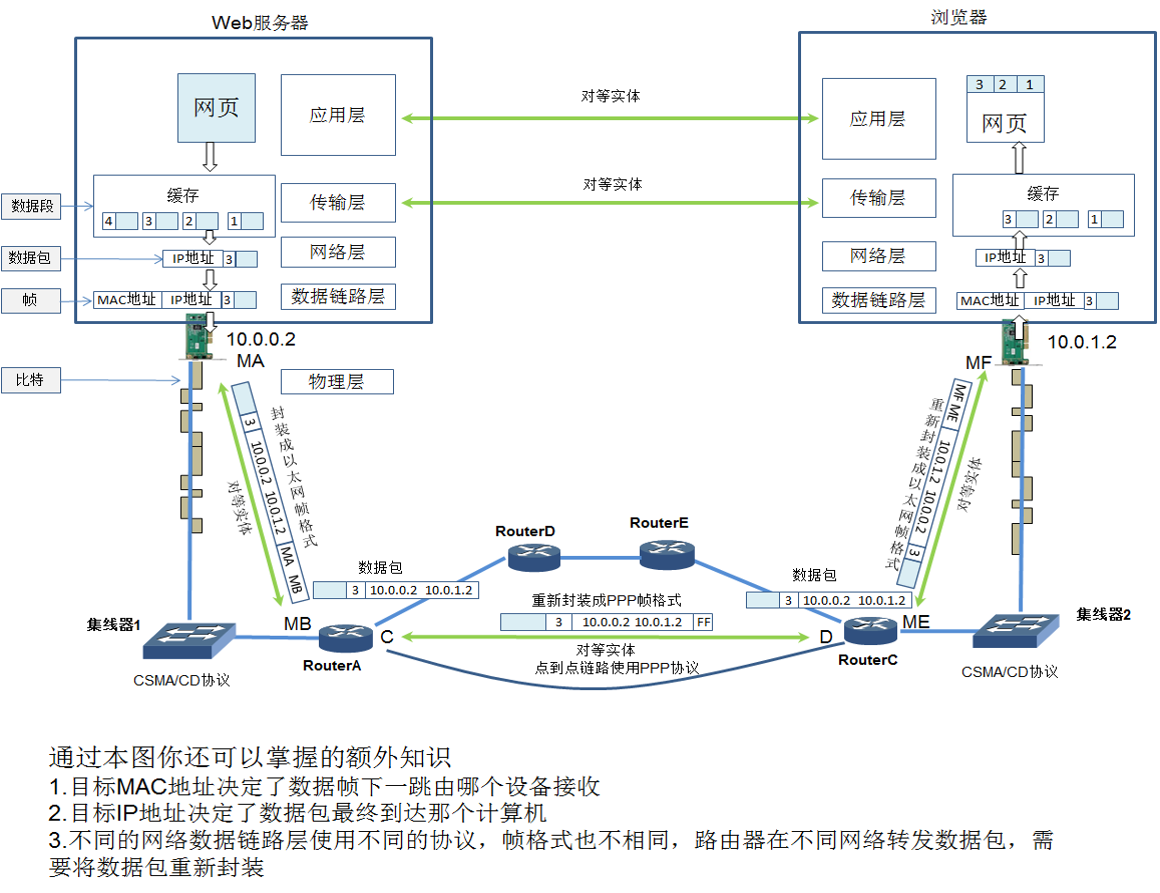

3.2 TCP/IP通信过程



（1）应用层：浏览器和Web服务器是两个对等的实现，它们之间使用http协议进行通信。

（2）传输层：网页传输之前，将数据分段后加上传输层首部放入缓存。浏览器的传输层收到数据后放入缓存。由于传输层的两端是对等实体，浏览器可以看懂传输层添加的首部（添加传输层首部的TCP协议数据单元被称为“数据段”，UDP数据单元被称为“数据报”）。注意，对于TCP协议而言，发送端缓存的数据发送完不能立即清除，这是为了在出现网络层丢包时接收方要求重传时，可确保可靠传输的需要）。

（3）网络层：数据段要通过网络发送到浏览器，必须给数据段添加源IP和目标IP等网络层首部（加网络层首部后，称为“数据包”）

（4）数据链路层：数据包要在网络中传递，就要针对不同的网络（如由集线器组成的以太网或由路由器组成的点到点链路）进行不同的封装，也就是封装成不同的帧。

（5）物理层：网卡将数字信号变成电信号传送到网线，称为比特（Bit）。

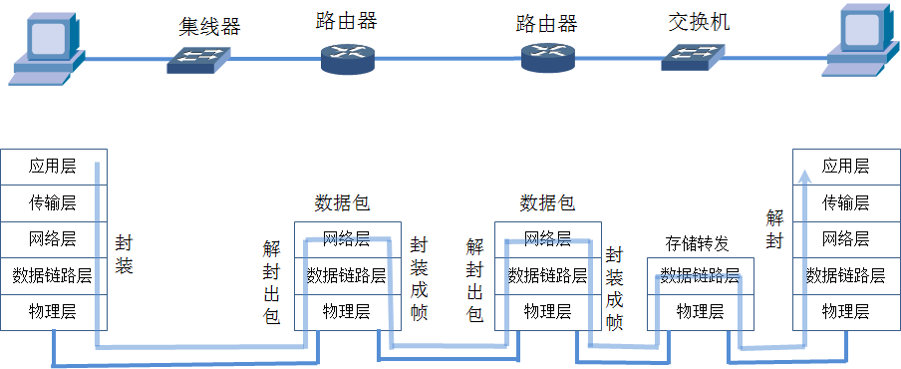

3.3 网络设备和分层



（1）路由器：路由器的接口接到Bit流，判断数据帧的目标MAC是否和自己的MAC一样。如果一样，就去掉数据链路层的首部提交给路由器；路由器根据网络层首部信息，为数据包选择转发路由，被称为网络层设备或三层设备（兼有数据链路和物理层的功能）。

（2）交换机：交换机接口接收到Bit流，封装成数据帧，然后根据数据链路层地址（如MAC地址）转发数据帧，是数据链路层设备或二层设备。

（3）集线器：只负责传递数字信号，它和网线一样，看到的只是Bit流，分不清传递的电信号哪些是数据链路层首部，哪些是网络层首部，是物理层设备。

（4）网卡：负责将数据包封装成帧以及将数据帧变为Bit流，是工作在物理层和数据链路层的设备。
