前言

• 该系列为学习韩立刚老师《计算机网络》课程的系列学习笔记，目前计划是一章写一篇
• 韩老师这个课程貌似是好几年前的，但怎么说呢，计算机网络作为计算机领域的基础，其实变化不大
• 课程在b站上：计算机网络
• 老师的课看起来贼欢乐，看的很开心，配着弹幕那是更开心。主要老师很很实在，脚踏实地吧，讲的例子都贼接地气
• 本来是在看《趣谈网络协议》的，可惜看到第二章实在看不懂了，把我当宝搞，顶不住，所以先看下韩老师的打个基础
• 计算机网络这本书也买了，买的第七版，美丽美丽计网学起来
• 博客内容也就是截图+理解+书本，希望把基础搞好
• 作为一个计算机的学生，没点基础知识，确实8⃣️行
• 这一章物理层，感觉和我们关系不是很大，就粗略了解下
• 毕竟我这主要还是面试驱动学习?

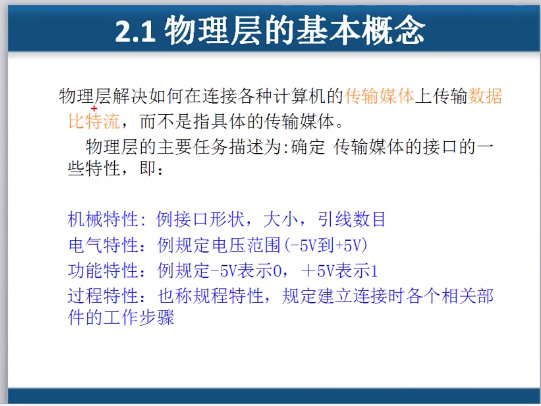

物理层的基本概念

• 这一块关系不大，粗

• 就好想可乐瓶子有不同的大小，但是瓶口需要固定大小，方便灌输
• 对于物理层的学习主要放在掌握基本概念，抽象具体的传输介质

数据通信的基础知识

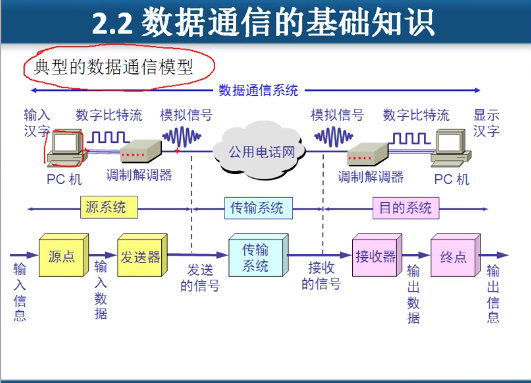

数据通信模型

• 数字比特流【数字信号】是离散的【只有0/1】，而模拟信号【连续信号】是连续的【连续的正余弦变化】
• 公用电话网是一个广域网

相关术语

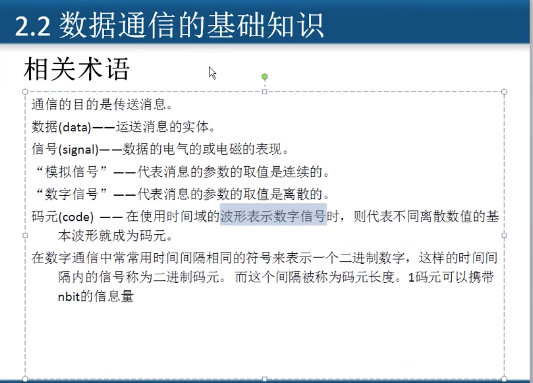

• 消息是对用户来说有用的信息，数据是计算机能传送的，信号是电磁信号【离散，连续】
• 码元比如说就是010101010中的一个0/1
• 为什么码元可以携带nbit的信息？在于如果可以有多个电压的话，码元将不止能代表0/1，而是能代表更多的数据

• 比如这里，由于有八种电压，一个码元将可以代表一个三位二进制

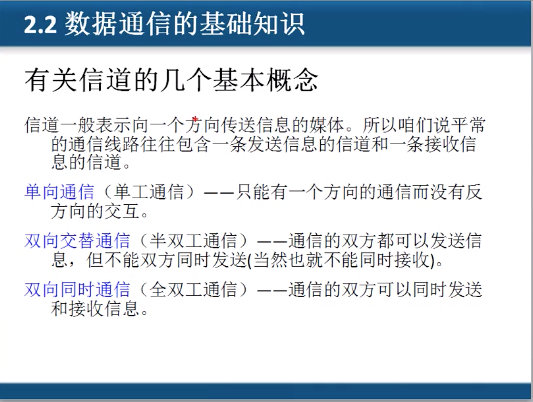

信道

• 对于计算机通信，基本上都是采取双向

信号

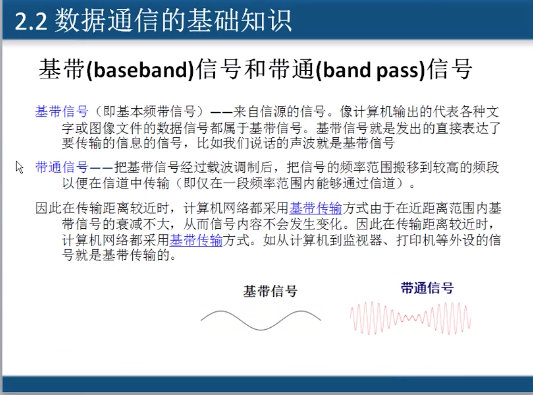

• 基带信号就好像人普通说话，过了一定距离就听不到了，通过调制，加强了信号，可以传的更远

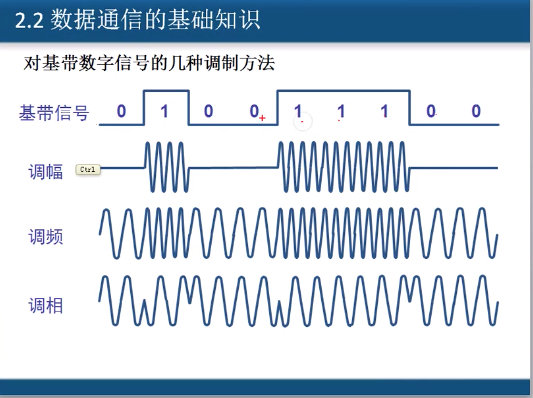

调制方法

• 聪明人看图就理解了

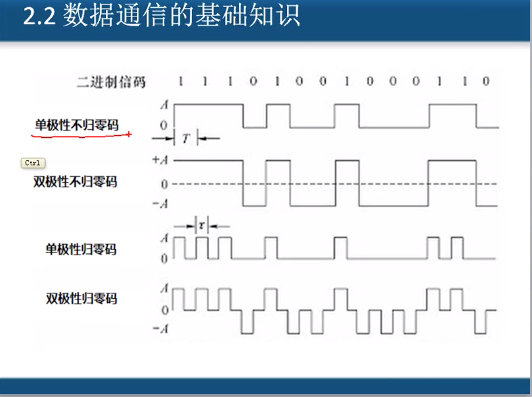

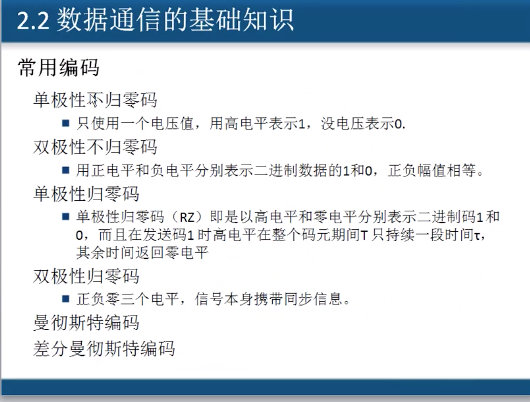

编码

• 归零指的是1和1之间要经历一次归零

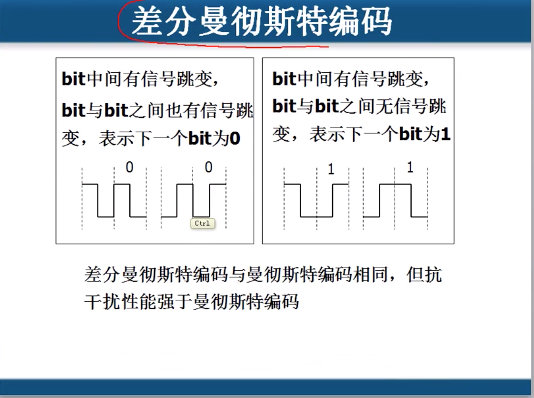

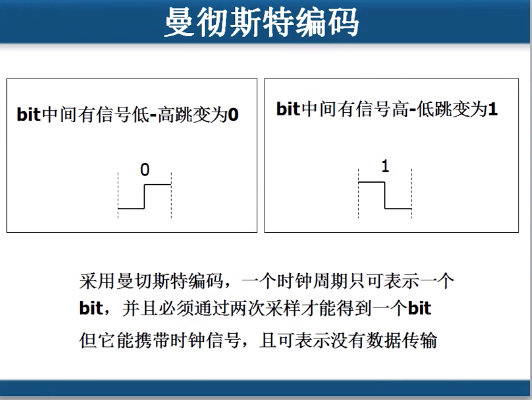

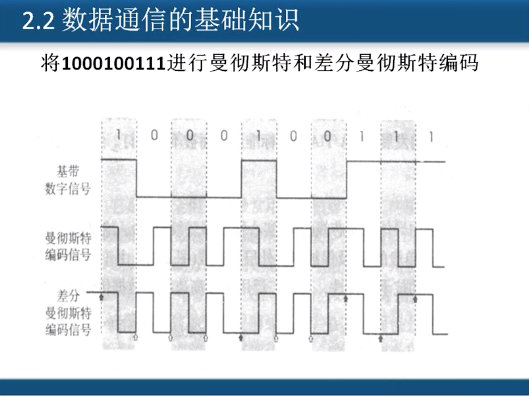

• 曼彻斯特编码不一定有固定的0/1标准，约定好即可

• 曼切斯特编码，如果一直为0就是没有数据传输

信道的极限容量

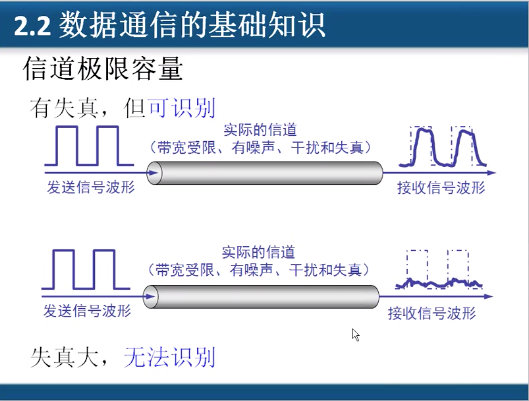

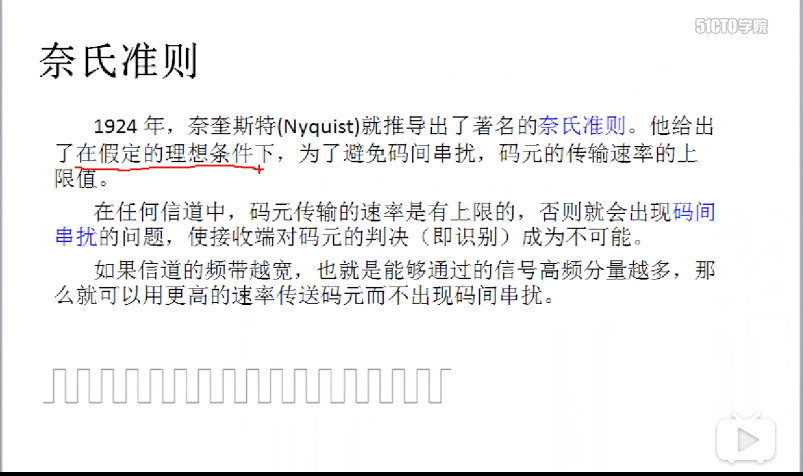

奈氏准则

• 这里简单来说就是当你的速率越快，你的码元越短，用肉眼来形容就是都连成一根线了，也就分不出0/1高低电平了

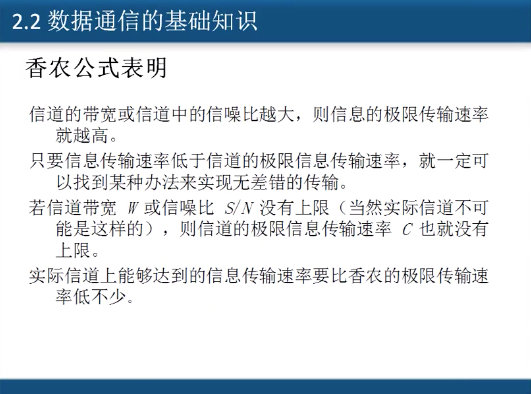

信噪比

[外链图片转存失败(img-5lSOt28M-1568463373345)(https://tva1.sinaimg.cn/large/006y8mN6ly1g6z42m64ukj30eo0aywhv.jpg)]

• 这里就比如说，当外面有噪声的时候，如果人讲话速率太快，你就听不懂了，把速率降下来还能听懂，?

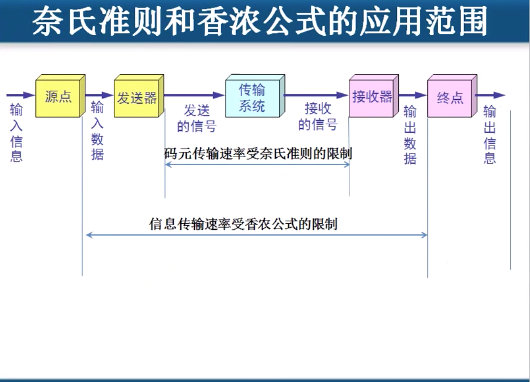

应用范围

物理层下面的传输媒体

• 这一块感觉离我最远了，水一水，不过挺有意思的

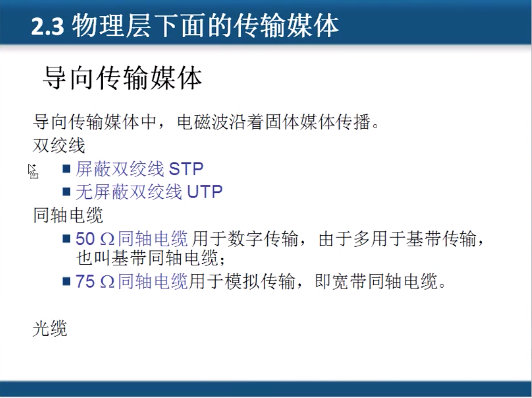

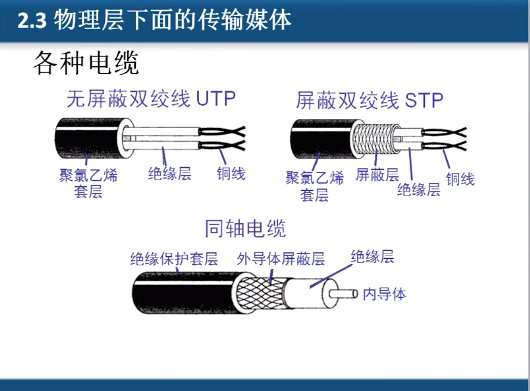

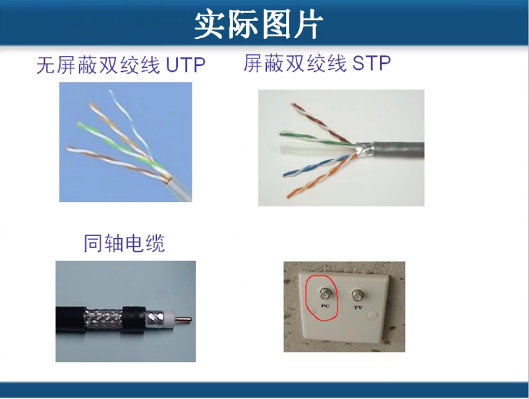

各种电缆

• 有线电视用的就是同轴电缆

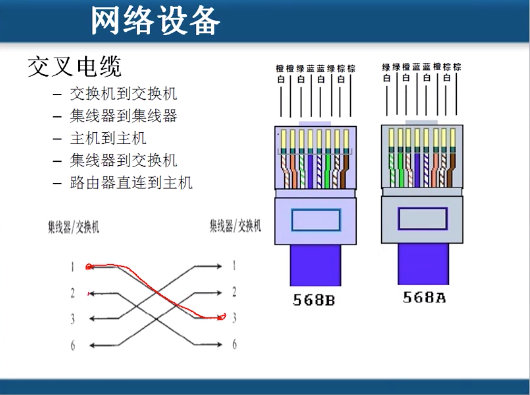

网线

• 这一块书上没有
• 要记住就是不同的设备之间可以用直通线，相同的设备不行，但是现在基本上都会自动适配了，因此全部使用直通线就行

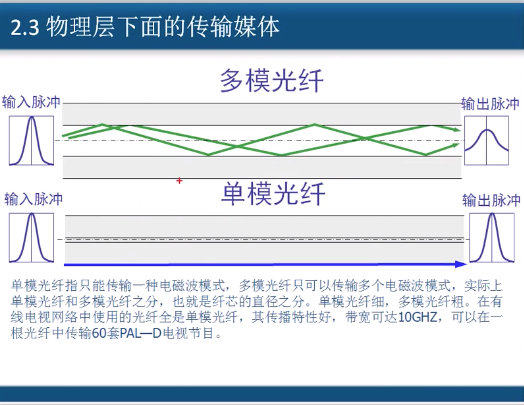

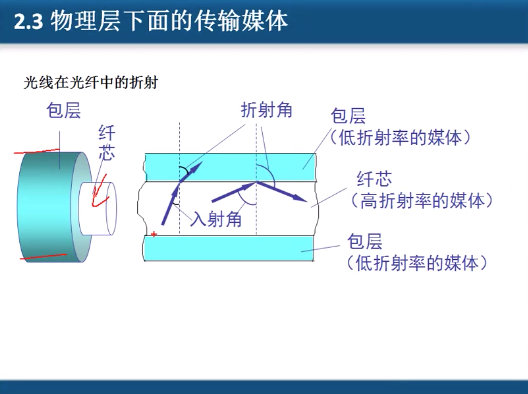

光纤

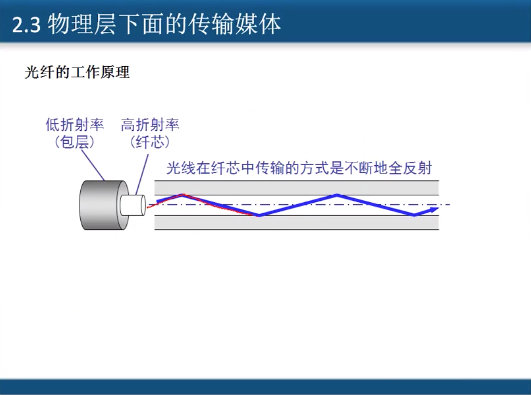

• 这一块记住是当光纤从高折射率的媒体射向低折射率的媒体时，其折射角会大于入射角

非导向传输媒体

• 短波：依靠电离层的反射实现，通信质量较差
• 微波：直线传播
• 地面微波接力通信：由于地球是圆的，直线传播相当于给个切线，因此要造很高的信号塔进行接力

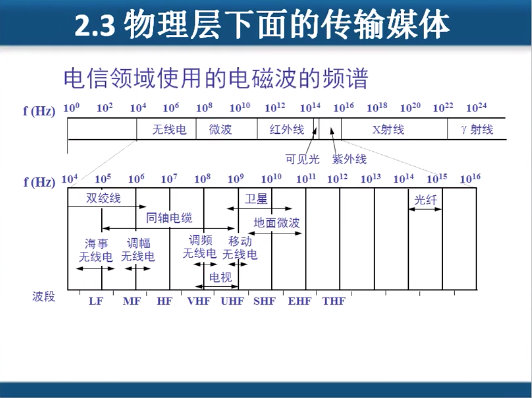

频谱

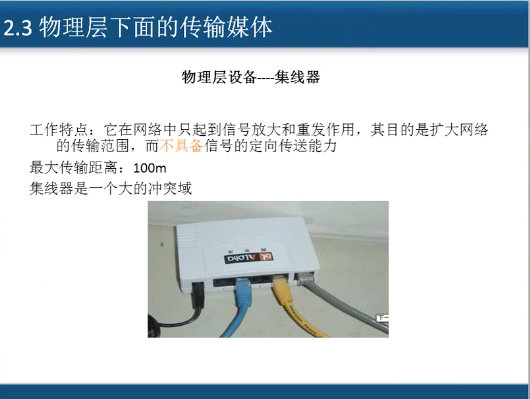

远古设备：集线器

• 集线器不是交换机
• 非智能，电脑A给电脑B发送信息会广播到连接在该集线器上的所有电脑

信道复用技术

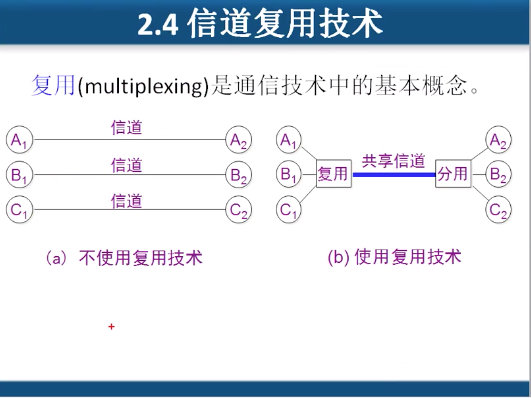

复用

• 复用就是在发送端加上复用器，把信号合在一起，在接受端使用分用器【过滤加解调】

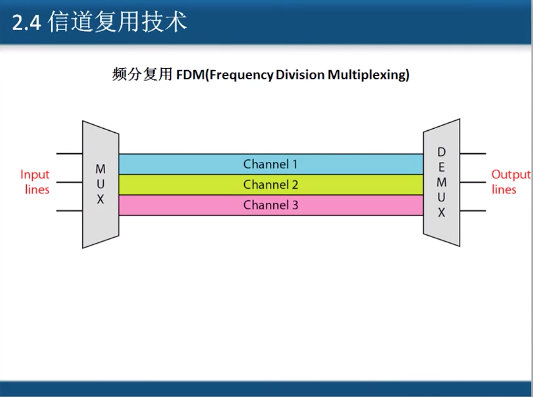

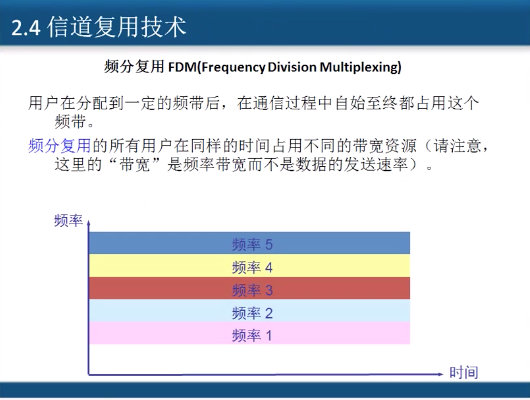

频分复用技术FDM

• 频分复用实际上就是给每个用户都分配一个频带让其进行发送

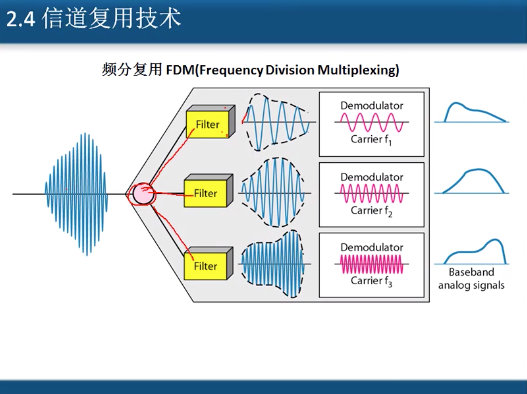

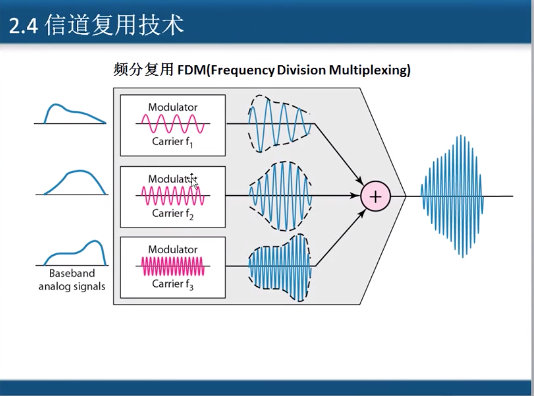

• 下面两张神图讲的很清楚：

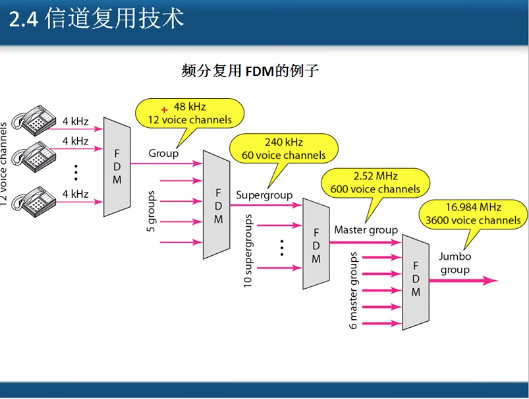

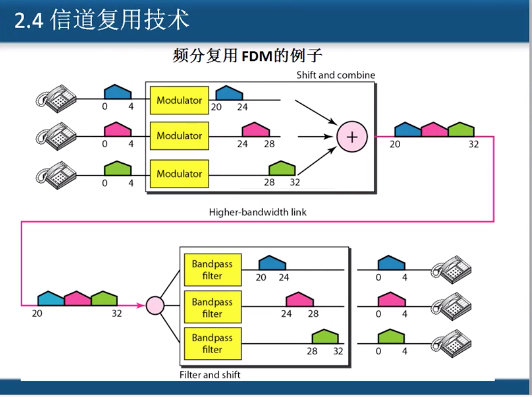

• 在看一个FDM的例子

• 我觉得对于复用关键还是要明白有过滤以及调制两部分
• 也可以进行多重组合：

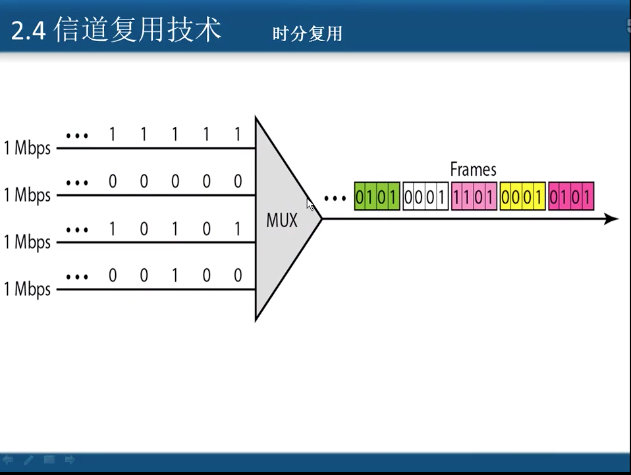

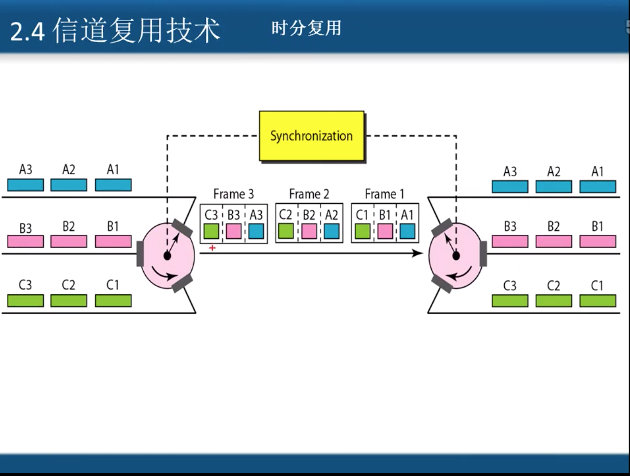

时分复用技术TDM

• 时分复用技术是划分一个个TDM帧，将多个用户的信息按序塞入

[外链图片转存失败(img-5SRHbLE1-1568463373350)(/Users/mac/Library/Containers/com.tencent.qq/Data/Library/Application Support/QQ/Users/894912881/QQ/Temp.db/BCE52505-69BB-4CC6-AEEE-8FD0A5C8D55C.png)]

[外链图片转存失败(img-RqW7RLHN-1568463373351)(https://tva1.sinaimg.cn/large/006y8mN6ly1g6z5d53tpbj30hi0d3dii.jpg)]

• 时分复用有个特别屌的解释，把时看作时钟，也就是内置了一个时钟，按照时间一点点波动，波到哪里就进行一次输入TDM帧，有点酷的

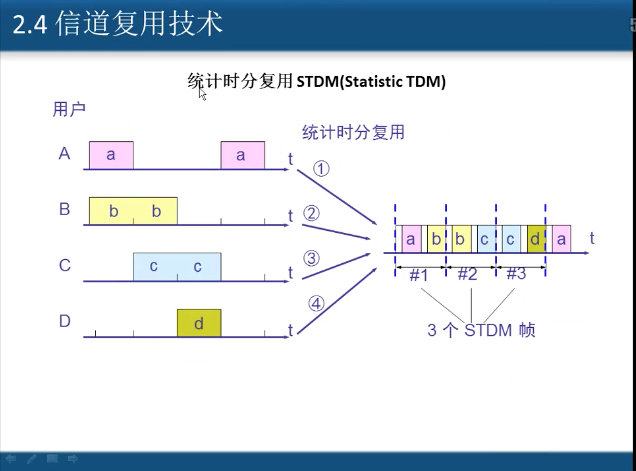

统计时分复用STDM

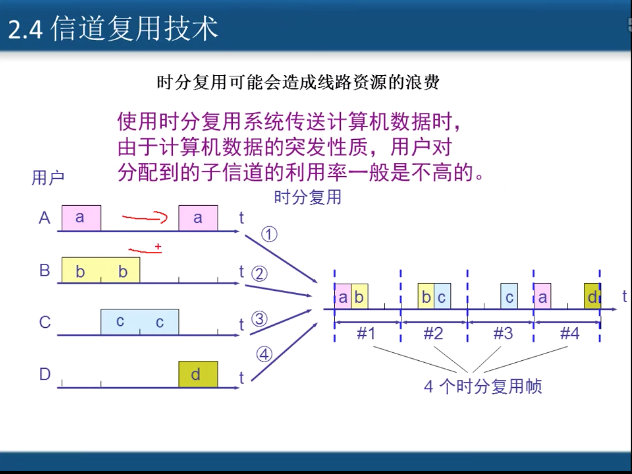

• 这个技术出现的原因在于TDM会出现浪费，因为当某一个时间用户没发送信息，TDM帧上有一块就会是空的

• 因此出现了STDM，还是按顺序进入帧，但是此时不会再放入空的了，遇到空直接按顺序处理下一个
• 但这就出现问题，之前根据顺序就能知道是哪个用户发送的信息，但此时由于有跳过，没法得知到底是谁发送的信息，因此需要使用一块专门存储信息的地方存放相关信息

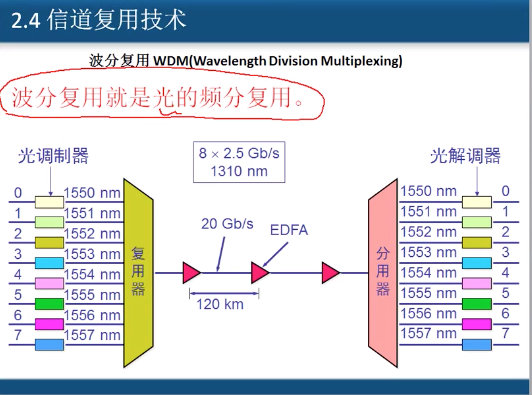

波分复用WDM

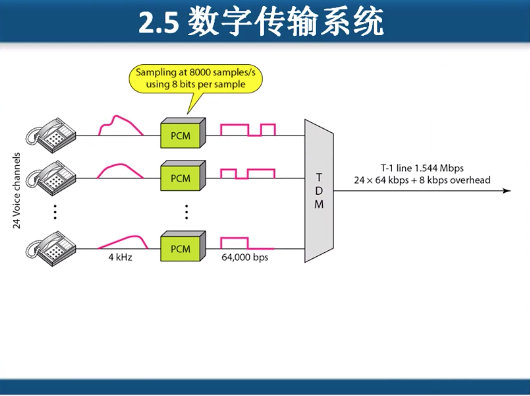

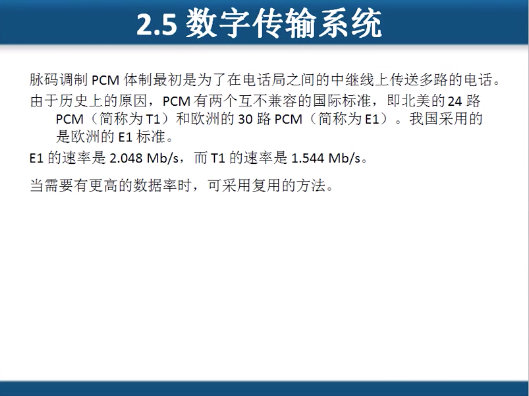

数字传输系统

• 在广域网【电话线路】这一段用的是数字传输系统

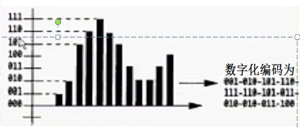

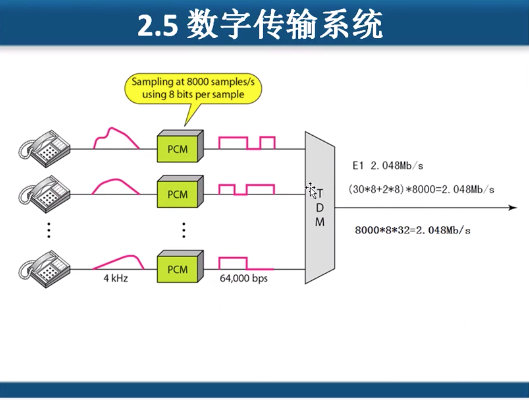

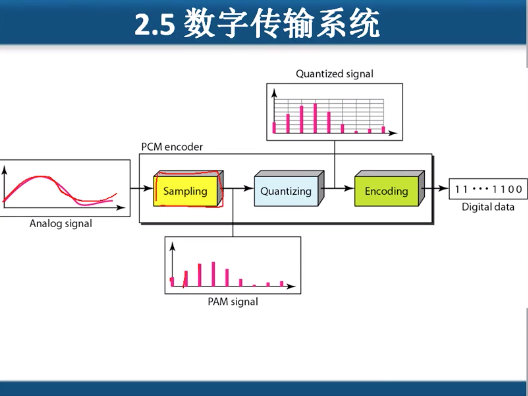

• PCM是啥意思呢，就是说打电话时，一秒钟采样8k次，每次采样出来一个码元【8位二进制】，这样子一秒就是8 * 8k = 64k
• 对于E1：

• 对于T1:

宽带接入技术

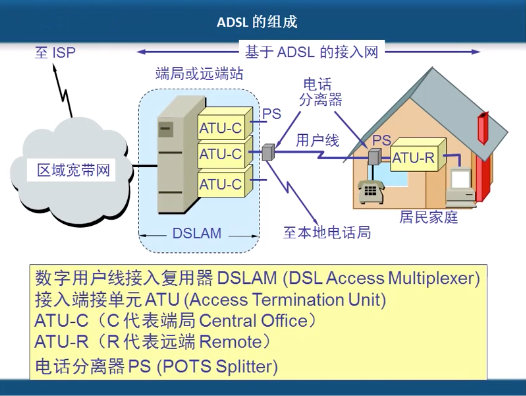

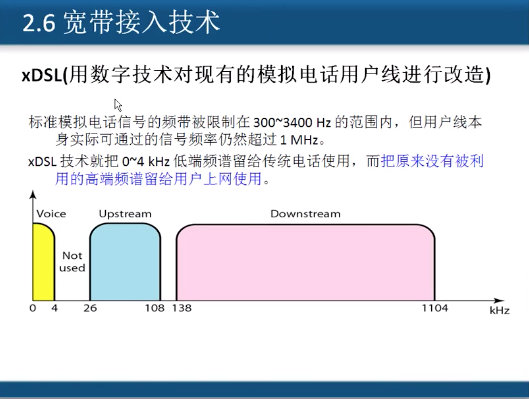

xDSL

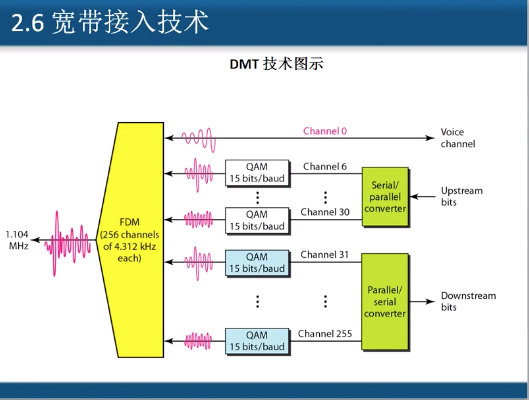

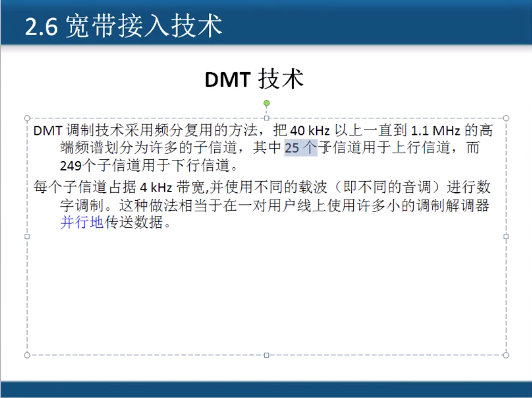

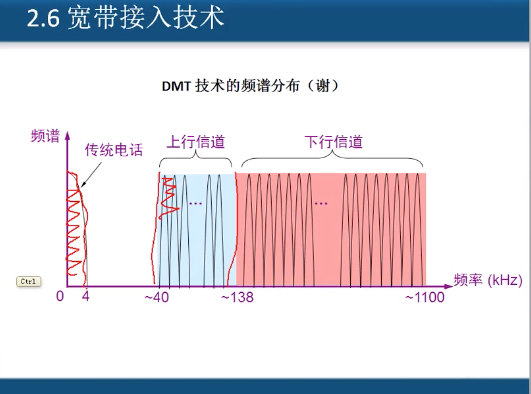

DMT

• 这里上行线路就比如请求一个网页之类，下行线路比如下载一个视频之类，明显下行需要的流量更大，因此下行线路更多

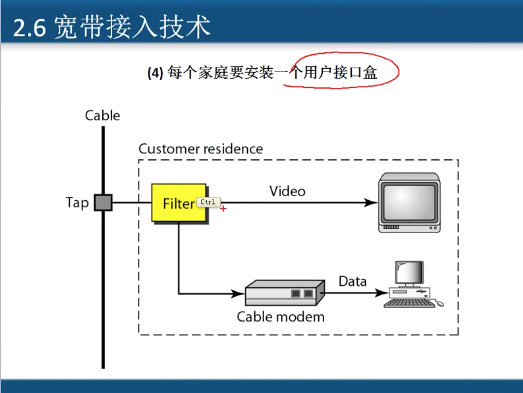

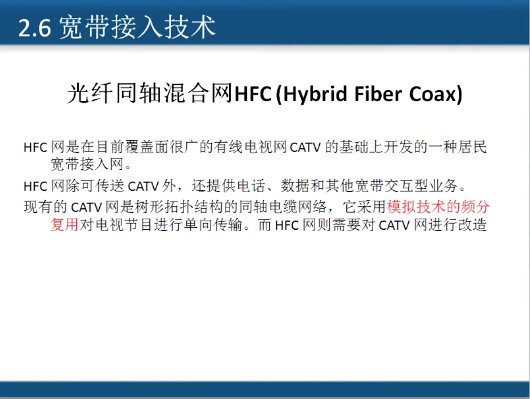

HFC

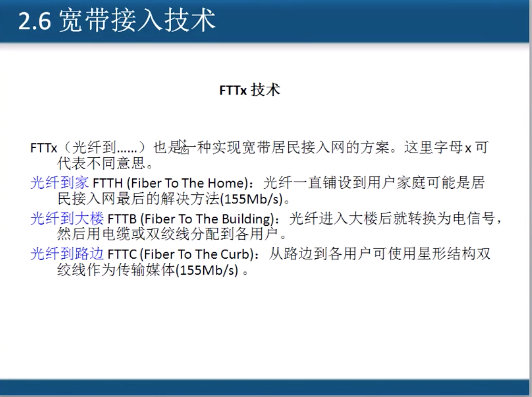

FTTx

• 现在运营商说的光线到户基本上都是FTTx，并不是真的
