本文详细介绍了MRTG流量监控图的配置步骤，包括修改配置文件以设置WorkDir，调整Options参数，生成网页文件，设置crontab任务以定时更新，并最终在浏览器中查看流量图。关键配置如--snmp-options=:::::2 --show-op-down用于显示大流量状态。

一、准备环境
1.服务器(监控机)IP：1.1.1.1
2.被监控设备（某交换机）IP：2.2.2.2
3.服务器上需要安装3个软件:net-snmp、httpd、mrtg（安装过程这里将不再累赘）
4.在被监控设备上也相应启用snmp服务，同时明确它的共体名(如public)

二、配置步骤
6.建立一个mrtg工作目录

mkdir /var/www/html/mrtg

7.生成mrtg配置文件，并加上被监控设备的共体名（public）

cfgmaker --snmp-options=:::::2 --show-op-down public@2.2.2.2 --output /var/www/html/mrtg/mrtg.cfg

注:上面的--snmp-options=:::::2 --show-op-down是显示大流量（大于70M）的必须参数，本鸟当时就在这卡了一段时间

8.修改配置文件:

vim /var/www/html/mrtg/mrtg.cfg

(1)#WorkDIr:/home/http/mrtg 修改后如下：

WorkDir: /var/www/html/mrtg（记得取消最前面的注释#）

(2)#Options[_]: growright, bits 修改后如下：

Options[_]: growright, bits

9.再次生成配置文件，多执行几次

env LANG=C /usr/bin/mrtg /var/www/html/mrtg/mrtg.cfg

10.生成网页文件

indexmaker --output /var/www/html/mrtg/index.html --title=Cisco12000 --sort=name --sort=original /var/www/html/mrtg/mrtg.cfg

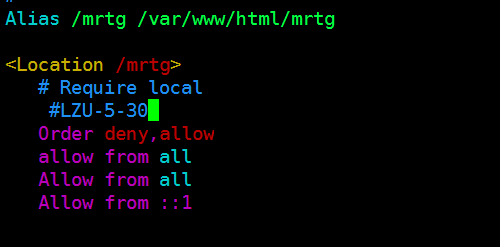

11. 修改以下文件内容如下：

vim /etc/httpd/conf.d/mrtg.conf

12.crontab -e 添加如下内容（每隔5min生成一次图）

*/5 * * * * env LANG=C /usr/bin/mrtg /var/www/html/mrtg/mrtg.cfg

13.重启apache服务器

systemctl restart httpd.service

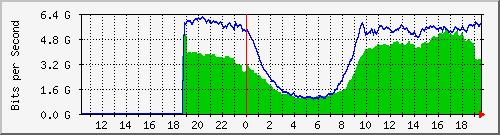

14.在浏览器中打开1.1.1.1/mrtg即可看到流量图，OK!
