XMOS软件开发入门（2) - 烧写、编译、调试开发板

本篇目的

熟悉如何把程序烧写到评估板，如何使用开发环境编译程序、运行程序。

开发环境

• 硬件平台使用官方评估板"xCORE VOCAL FUSION XP-VF3100-BASE"
• IDE开发环境win10 下的 xTIMEcomposer

主要内容

程序烧写

到目前位置，还不知道怎么使用xc语言修改开发板的程序，先使用评估版的官方配套的binary文件app_vf_spk_base_1i2o2_lin33_48khz.xe烧写到开发板的Flash中；

编译程序

开发板配套的SDK源码包导入工程，做编译配置，之后编译。

运行程序

编译完成之后，做运行配置后，运行程序。

详细过程

获取资源

在这里插入图片描述
官方SDK和binary文件，在注册后就可使用。

binary文件下载

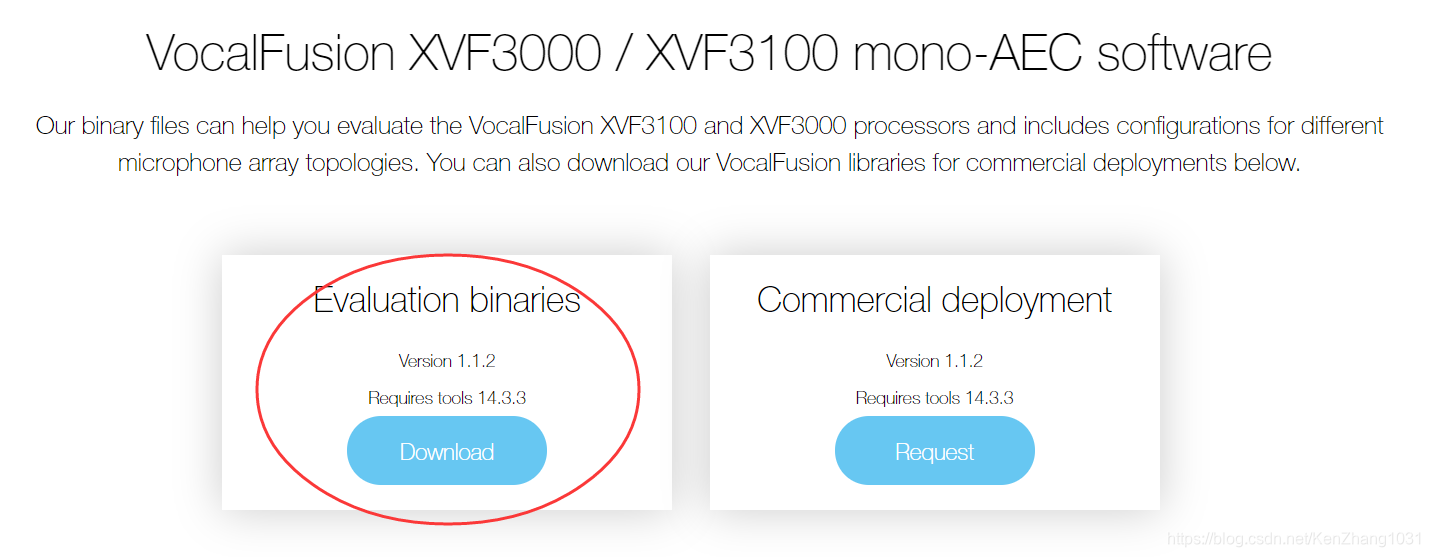

地址是：https://www.xmos.com/software/vocalfusion，找到对应的这个下载，如下图。

SDK包下载

上图中的右边的Commercial deployment那栏就是，需要开通了权限才能下载。

开发环境xTIMEcomposer下载

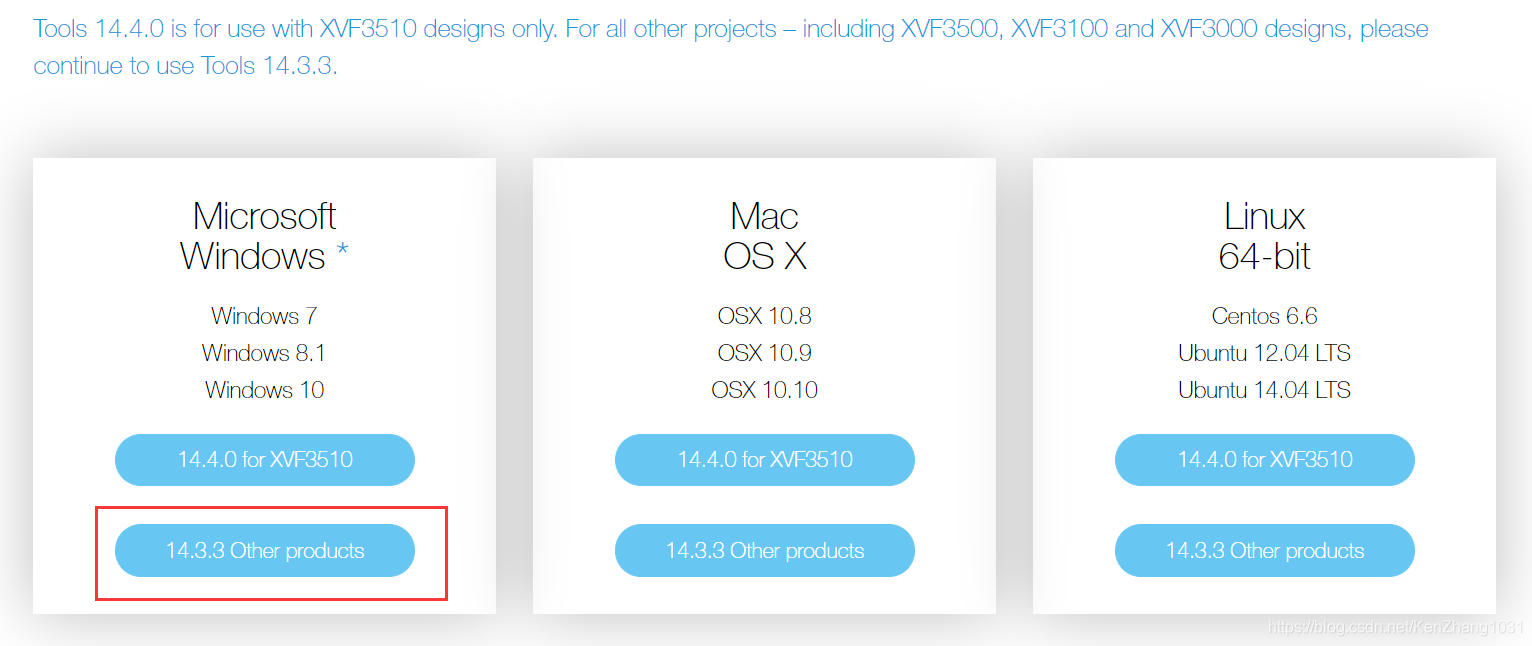

地址是：https://www.xmos.com/software/tools/，找到对应XVF3100的下载，如下图。

安装注册开发环境

完成之后，会有3个快捷图标：

• xTIME Composer Command Prompt (Community_14.3.0)

  类似于命令行的shell界面

• xTIME Composer Studio (Community_14.3.0)

  IDE开发环境

• xTIME Composer Documents (Community_14.3.0)

  官方文档的在线链接

烧写程序

下载的二进制文件包，解压后，是多个文件夹，每个文件夹里有有一个xe文件，我的评估版是条形MIC的，所以选择对应得1i2o2_lin33_48khz文件夹里的app_vf_spk_base_1i2o2_lin33_48khz.xe文件。

评估板和开发工具XTAG接好，评估版的USB连接和电脑连接好，XTAG的USB也和电脑连接好。

执行xTIME Composer Command Prompt，打开shell界面。，假设xe文件放在e:\aaa\目录中，cd到这个目录，然后烧写执行命令

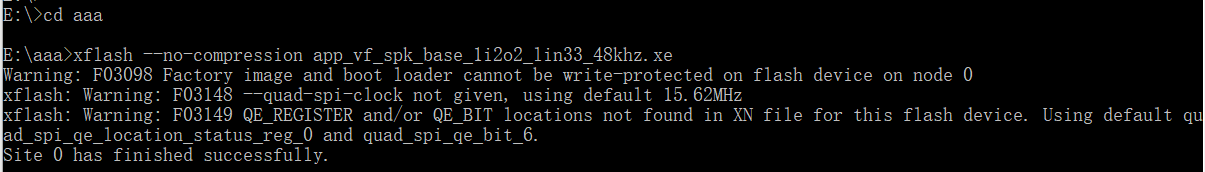

xflash --no-compression app_vf_spk_base_1i2o2_lin33_48khz.xe

如下图

提示成功，评估板也正常工作。

编译程序/运行程序

从导入SDK，到编译、运行程序，这些内容官方简短的start文档描述得非常清楚，没有需要自己额外领悟得东西。照文档做就可以了。

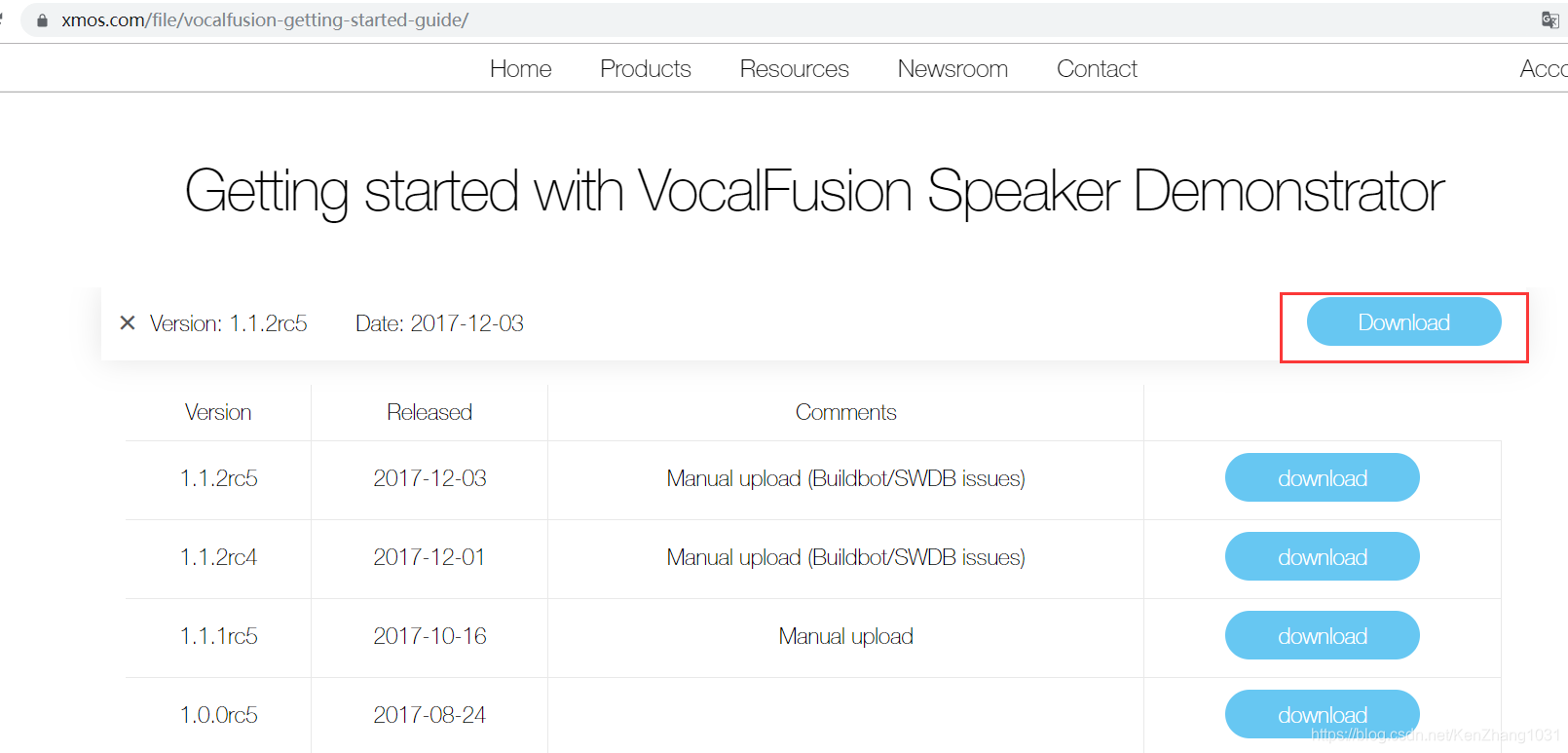

文档下载地址：https://www.xmos.com/file/vocalfusion-getting-started-guide/
