⛄一、内燃机热力学循环仿真

1 内燃机热力学循环仿真原理

内燃机热力学循环仿真的核心是基于热力学定律和流体力学原理，通过数学模型模拟实际循环过程。常见模型包括理想循环（如奥托循环、狄塞尔循环）和实际循环（考虑传热、摩擦、燃烧化学动力学等非理想因素）。仿真通常基于以下方程：

• 能量守恒方程：
  [
  \frac{dU}{dt} = \dot{Q} - \dot{W} + \sum \dot{m}_i h_i - \sum \dot{m}_e h_e
  ]
  其中 ( U ) 为内能，( \dot{Q} ) 为传热率，( \dot{W} ) 为输出功，( \dot{m} ) 和 ( h ) 分别为质量流量和比焓。

• 质量守恒方程：
  [
  \frac{dm}{dt} = \sum \dot{m}_i - \sum \dot{m}_e
  ]

• 理想气体状态方程：
  [
  pV = mRT
  ]

燃烧模型可采用预混燃烧（如韦伯函数）或详细化学反应动力学模型。传热计算常用沃希尼公式：
[
\dot{Q} = h_c A (T_{gas} - T_{wall})
]
其中 ( h_c ) 为传热系数，( A ) 为表面积。

2 仿真流程

1. 建模与参数设定

• 选择循环类型（奥托、狄塞尔、阿特金森等）。
• 输入几何参数（缸径、行程、压缩比等）和运行条件（转速、空燃比、点火/喷油正时）。
• 设置工质属性（空气、燃料、残余废气比例）。

2. 划分计算阶段

• 进气阶段：模拟气体流动与气缸充量。
• 压缩阶段：计算绝热/多变压缩过程。
• 燃烧阶段：应用燃烧模型计算放热率与压力变化。
• 膨胀阶段：求解做功过程。
• 排气阶段：模拟废气排出与残余气体量。

3. 数值求解

• 采用有限差分法或ODE求解器（如Runge-Kutta）迭代求解微分方程。
• 时间步长通常为曲轴转角0.1°~1°以平衡精度与速度。

4. 后处理与分析

• 输出示功图（压力-容积曲线）、指示热效率、平均有效压力（IMEP）等指标。
• 敏感性分析：评估参数（如压缩比、点火时刻）对性能的影响。

3 常用工具与代码示例

• 商业软件：GT-POWER、AVL BOOST、CONVERGE（CFD耦合）。
• 开源工具：Cantera（化学反应动力学）、OpenFOAM（流体仿真）。

示例代码（Python简化模型）：

import numpy as np
from scipy.integrate import odeint

def cylinder_ode(y, t, params):
    P, V, T = y  # 压力、体积、温度
    dVdt = ...   # 体积变化率（连杆运动学）
    dQdt = ...   # 传热率
    dWdt = P * dVdt
    dUdt = dQdt - dWdt
    return [dPdt, dVdt, dTdt]

# 初始条件与求解
y0 = [101325, 0.5e-3, 300]  # 初始压力/体积/温度
t = np.linspace(0, 720, 1000)  # 曲轴转角0°~720°
solution = odeint(cylinder_ode, y0, t, args=(params,))

4 关键注意事项

• 边界条件：需准确设定进排气边界压力与温度。
• 验证与标定：通过实验数据（如缸压传感器）修正模型参数。
• 实时性：实时仿真需简化模型（如零维/准维模型），离线分析可采用高精度CFD。

⛄二、部分源代码和运行步骤

1 部分代码

2 通用运行步骤
（1）直接运行main.m即可一键出图

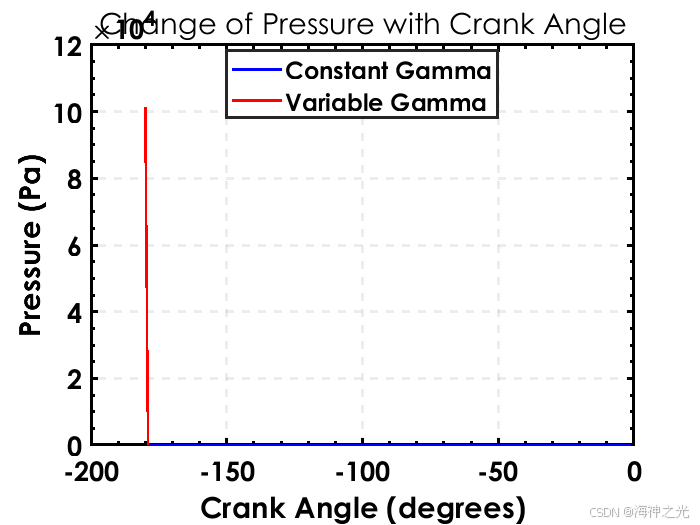

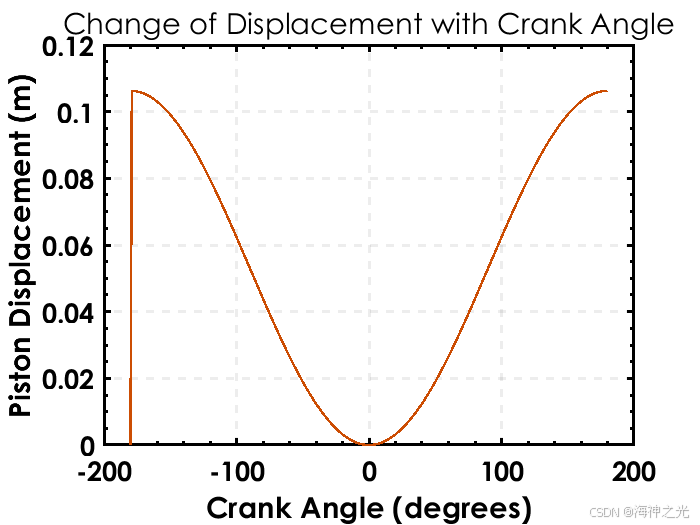

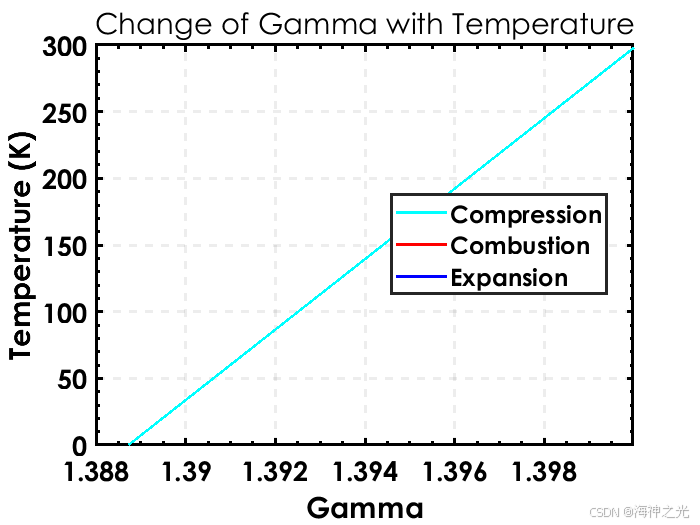

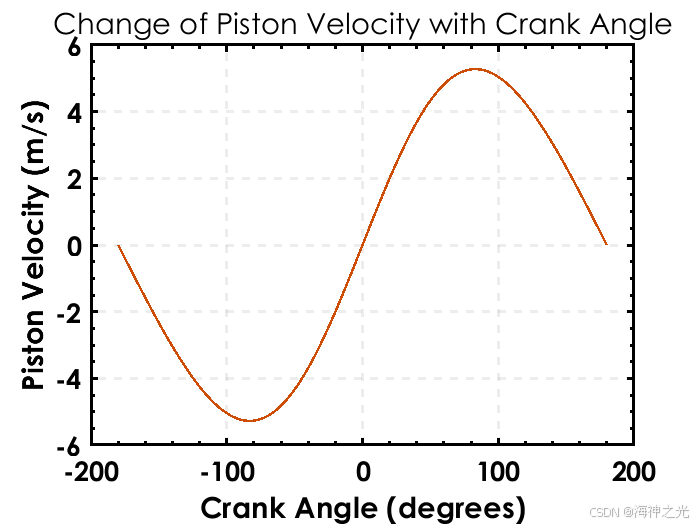

⛄三、运行结果

⛄四、matlab版本及参考文献

1 matlab版本
2019b

2 参考文献
[1] 门云阁.MATLAB物理计算与可视化[M].清华大学出版社，2013.
