⛄一、MIMO通信系统QPSK信道估计与均衡模拟

1 MIMO通信系统概述
MIMO（多输入多输出）技术利用多个发射和接收天线提升通信系统的容量和可靠性。QPSK（正交相移键控）是一种调制方式，每个符号携带2比特信息。信道估计与均衡是MIMO系统的关键环节，用于克服多径效应和干扰。

2 QPSK调制与解调原理
QPSK将输入比特流分为两路，分别映射到正交的载波上。符号映射关系为：

• 00 → ( e^{j\pi/4} )
• 01 → ( e^{j3\pi/4} )
• 11 → ( e^{j5\pi/4} )
• 10 → ( e^{j7\pi/4} )

解调时通过相干检测恢复相位信息，并判决为原始比特。

3 信道估计方法
训练序列法：在发送数据前插入已知的导频序列，接收端通过最小二乘（LS）或最小均方误差（MMSE）算法估计信道矩阵。

• LS估计：( \hat{H}_{LS} = Y \cdot X^H (X \cdot X^H){-1} )，其中( X )为导频矩阵，( Y )为接收信号。
• MMSE估计：考虑噪声方差，公式为( \hat{H}_{MMSE} = Y \cdot X^H (X \cdot X^H + \sigma^2 I)^{-1} )。

盲估计法：利用信号统计特性，但复杂度较高，适用于实时性要求低的场景。

4 均衡技术
线性均衡：如迫零（ZF）和MMSE均衡器。

• ZF均衡器：( G_{ZF} = H^H (H \cdot H^H){-1} )，可能放大噪声。
• MMSE均衡器：( G_{MMSE} = H^H (H \cdot H^H + \sigma^2 I)^{-1} )，平衡噪声与干扰。

非线性均衡：如判决反馈均衡（DFE）或最大似然序列估计（MLSE），性能更优但计算复杂。

5 仿真流程

1. 生成QPSK信号：随机比特流映射为QPSK符号，组成发射信号矩阵( X )。
2. 信道建模：生成MIMO信道矩阵( H )，通常为瑞利衰落信道。
3. 接收信号模拟：( Y = H \cdot X + N )，( N )为加性高斯白噪声。
4. 信道估计：利用导频序列计算( \hat{H} )。
5. 均衡处理：应用ZF或MMSE均衡器恢复信号( \hat{X} )。
6. 解调与性能评估：计算误码率（BER）和均方误差（MSE）。

6 关键参数与优化

• 导频密度：影响估计精度与频谱效率的权衡。
• 均衡器选择：根据信噪比（SNR）动态切换ZF或MMSE。
• 信道相关性：高相关性可能降低MIMO增益，需预编码或空时编码。

仿真工具如MATLAB或Python可高效实现上述流程，通过调整参数分析系统性能。

⛄二、部分源代码和运行步骤

1 部分代码

2 运行步骤
（1）直接运行main即可一键出图。

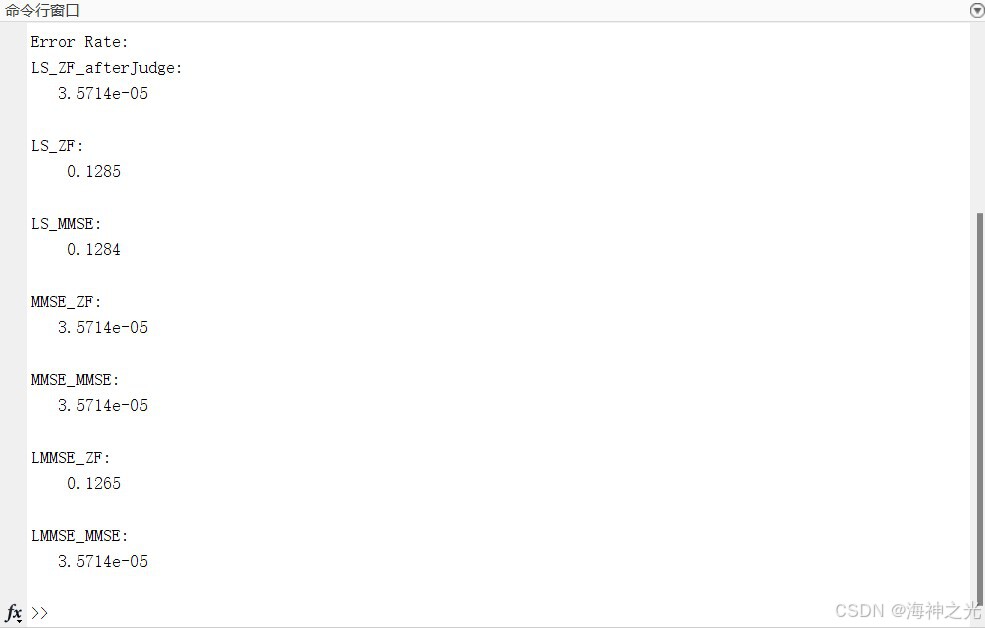

⛄三、运行结果

⛄四、matlab版本及参考文献

1 matlab版本
2019b

2 参考文献
[1]姜萍,王建新,花汉兵.上行信道中QPSK调制技术的研究[J].中国有线电视. 2007
