⛄一、修正后的Von-Karman方法通过经3次谐波补偿后的大气湍流多随机相位屏模拟高斯光束在大气湍流中的传输

1 Von-Karman方法修正与高斯光束传输模拟原理

修正后的Von-Karman方法通过引入三次谐波补偿，优化了传统相位屏模型对大气湍流的描述精度。该方法结合多随机相位屏技术，模拟高斯光束在湍流中的传输行为，具体原理和流程如下：

---

2 修正Von-Karman湍流相位屏生成

1. 功率谱模型修正
   修正的Von-Karman功率谱引入三次谐波项，补偿高频湍流能量分布：
   $${\Phi }_n(\kappa )=0.033C_n^2\frac{\exp (-{\kappa }^2/{\kappa }_m^2)}{({\kappa }^2+{\kappa }_0^2{)}^{11/6}}\left[1+\alpha H_3(\kappa )\right]$$
   其中：

   • ( \kappa_m ) 和 ( \kappa_0 ) 分别为内/外尺度对应的空间频率；
   • ( H_3(\kappa) ) 为三次谐波补偿函数；
   • ( \alpha ) 为补偿系数。

2. 相位屏生成步骤

   • 生成随机复数矩阵，频谱幅度服从修正功率谱；
   • 通过逆傅里叶变换得到空间相位屏；
   • 叠加多屏以实现湍流路径分段模拟。

import numpy as np
def generate_phase_screen(N, delta, Cn2, L0, l0, alpha):
    k = np.fft.fftfreq(N, delta) * 2 * np.pi
    kx, ky = np.meshgrid(k, k)
    kappa = np.sqrt(kx**2 + ky**2)

    # 修正Von-Karman谱
    phi = 0.033 * Cn2 * (np.exp(-(kappa**2)/(kappa_m**2)) /
                         (kappa**2 + kappa_0**2)**(11/6)) * (1 + alpha * H3(kappa))
    screen = np.fft.ifft2(np.fft.fft2(np.random.randn(N, N)) * np.sqrt(phi))
    return np.real(screen)

---

3 高斯光束传输模拟流程

1. 初始光束参数
   高斯光束初始场分布：
   $$U_0(x,y)=\exp \left(-\frac{x^2+y^2}{w_0^2}\right)\exp \left(-i\frac{k(x^2+y^2)}{2R_0}\right)$$

   • ( w_0 ) 为束腰半径；
   • ( R_0 ) 为初始波前曲率半径。

2. 分步传输与相位屏叠加

   • 将传输路径分为多段，每段插入随机相位屏；
   • 使用角谱法（Angular Spectrum）或分步傅里叶变换（Split-Step）计算衍射效应。

def propagate_beam(U0, phase_screens, dz, wavelength):
    k = 2 * np.pi / wavelength
    for screen in phase_screens:
        # 相位屏调制
        U = U0 * np.exp(1j * screen)
        # 角谱法衍射传播
        U = angular_spectrum_propagation(U, dz, wavelength)
        U0 = U
    return U0

---

4 关键参数与验证

1. 湍流强度指标

   • ( C_n^2 )（折射率结构常数）和 ( L_0/l_0 )（湍流尺度）需根据实际环境设置；
   • 补偿系数 ( \alpha ) 通过实验数据校准。

2. 输出分析

   • 光束扩展、光强起伏和相位畸变统计；
   • 与经典Von-Karman模型对比验证高频补偿效果。

该方法显著提升了强湍流条件下光束传输模拟的准确性，尤其适用于激光通信和遥感应用。

⛄二、部分源代码和运行步骤

1 部分代码

2 通用运行步骤
（1）直接运行main.m即可一键出图

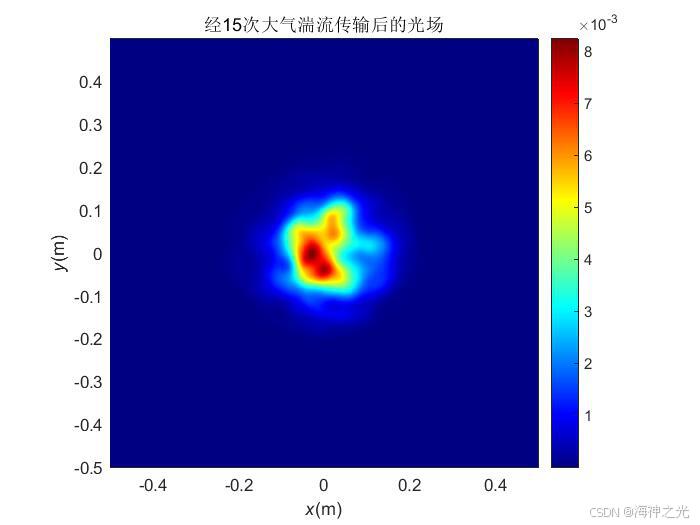

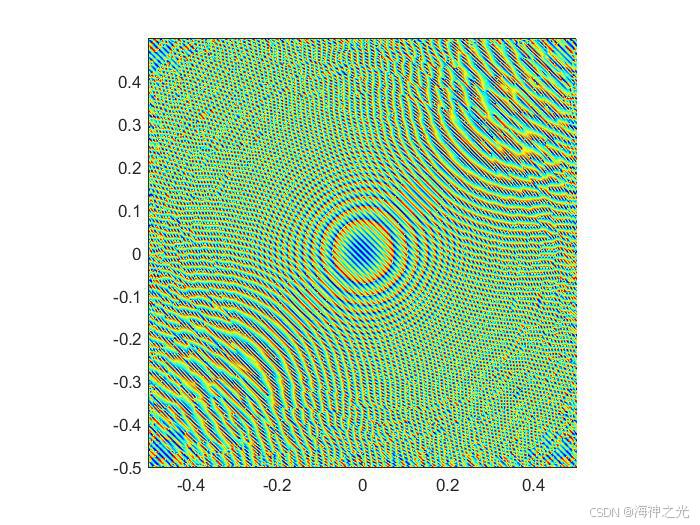

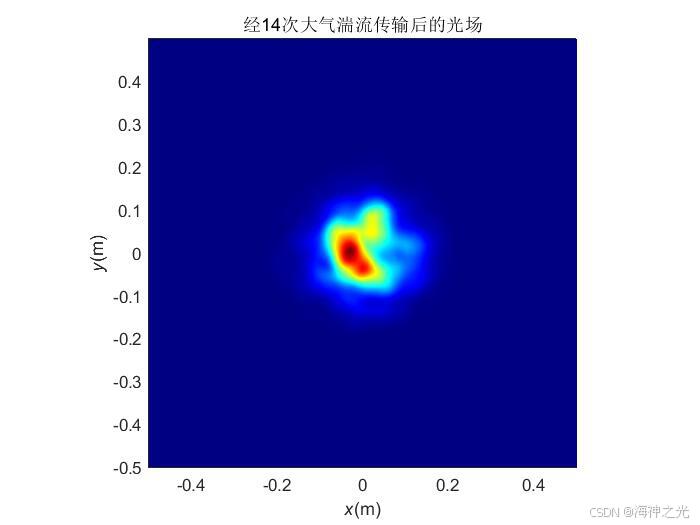

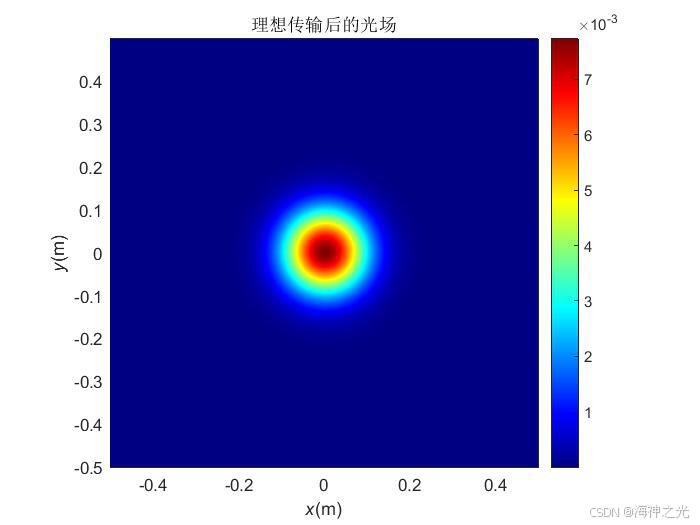

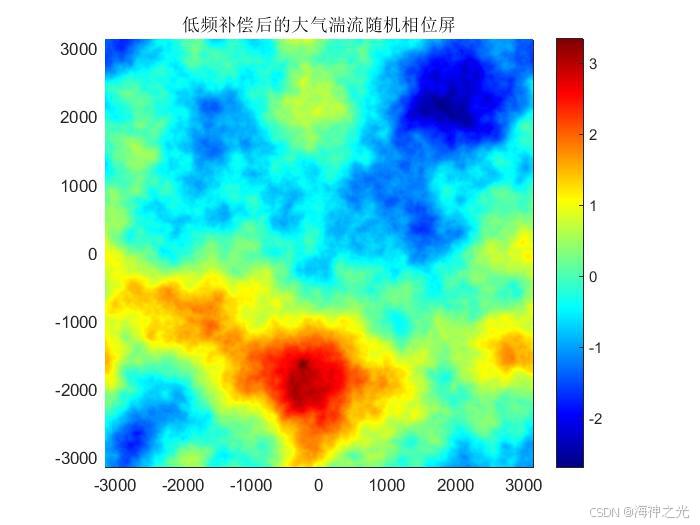

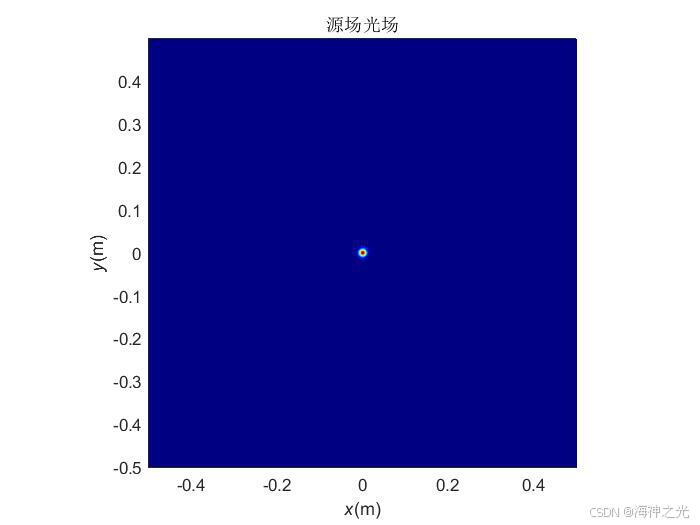

⛄三、运行结果

⛄四、matlab版本及参考文献

1 matlab版本
2019b

2 参考文献
[1] 门云阁.MATLAB物理计算与可视化[M].清华大学出版社，2013.

3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除
